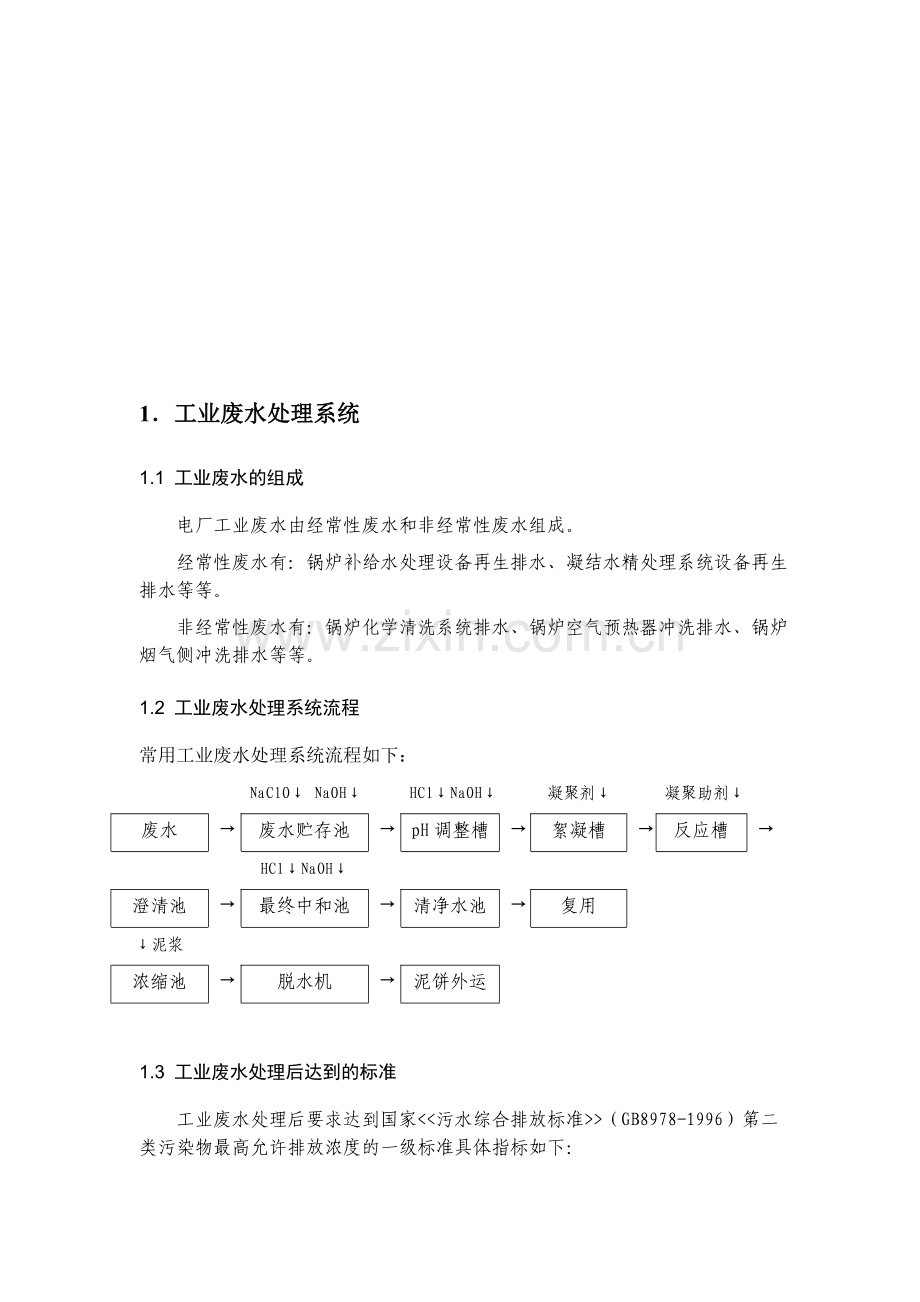

1．工业废水处理系统
1.1 工业废水的组成
电厂工业废水由经常性废水和非经常性废水组成。
经常性废水有：锅炉补给水处理设备再生排水、凝结水精处理系统设备再生排水等等。
非经常性废水有：锅炉化学清洗系统排水、锅炉空气预热器冲洗排水、锅炉烟气侧冲洗排水等等。
1.2 工业废水处理系统流程
常用工业废水处理系统流程如下：

NaClO↓ NaOH↓
HCl↓NaOH↓
凝聚剂↓
凝聚助剂↓
废水
→
废水贮存池
→
pH调整槽
→
絮凝槽
→
反应槽
→

HCl↓NaOH↓

澄清池
→
最终中和池
→
清净水池
→
复用

↓泥浆

浓缩池
→
脱水机
→
泥饼外运

1.3 工业废水处理后达到的标准
工业废水处理后要求达到国家<<污水综合排放标准>>（GB8978-1996）第二类污染物最高允许排放浓度的一级标准具体指标如下：

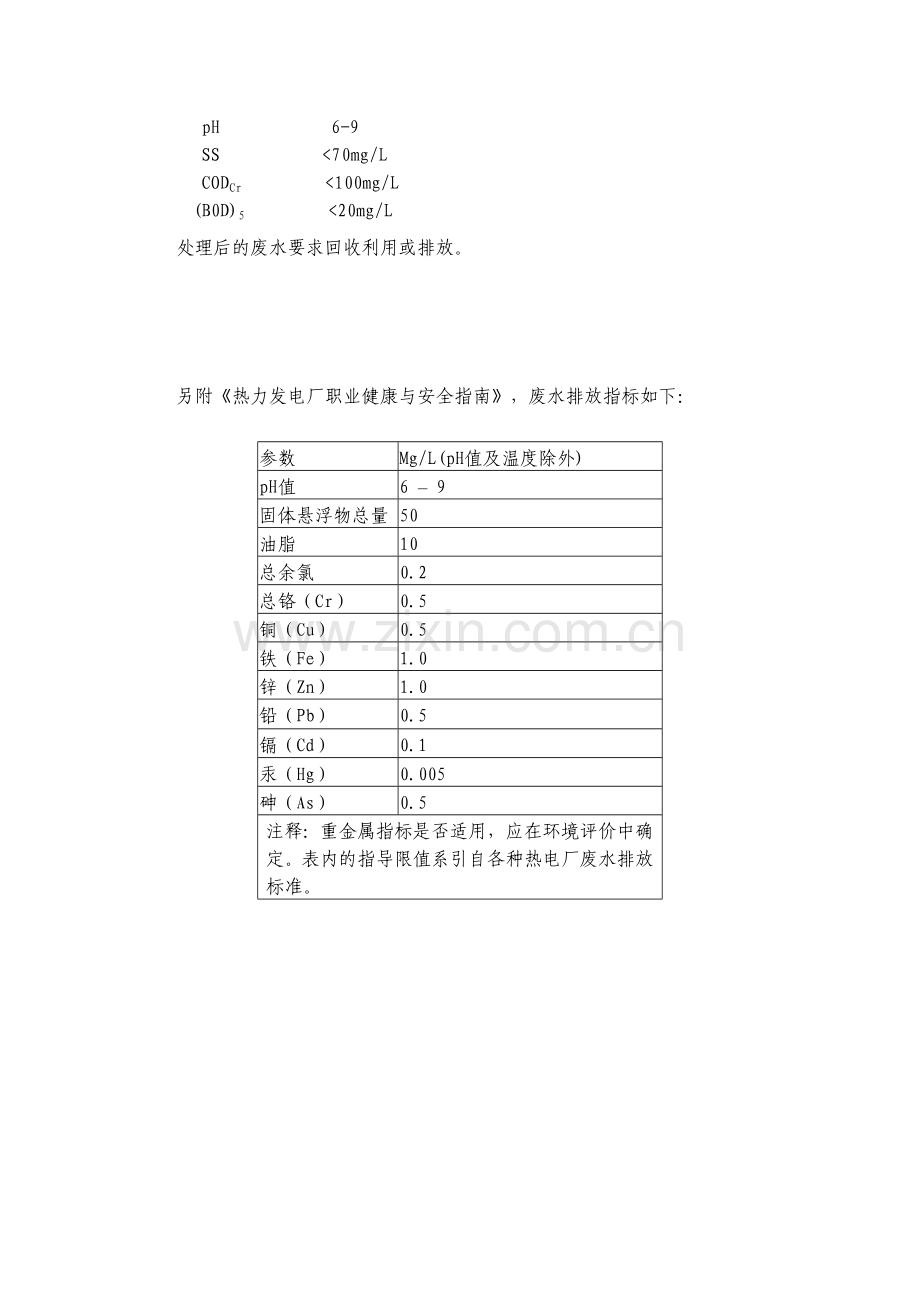

pH 6-9
SS <70mg/L
CODCr <100mg/L
(B0D)5 <20mg/L
处理后的废水要求回收利用或排放。

另附《热力发电厂职业健康与安全指南》，废水排放指标如下：
参数 mg/L（pH值和温度除外
参数
Mg/L(pH值及温度除外)
pH值
6 – 9
固体悬浮物总量
50
油脂
10
总余氯
0.2
总铬（Cr）
0.5
铜（Cu）
0.5
铁（Fe）
1.0
锌（Zn）
1.0
铅（Pb）
0.5
镉（Cd）
0.1
汞（Hg）
0.005
砷（As）
0.5
注释：重金属指标是否适用，应在环境评价中确定。表内的指导限值系引自各种热电厂废水排放标准。

）
2 脱硫废水处理系统
2.1 一般要求
石灰石－石膏湿法烟气脱硫系统的废水应优先考虑处理回用，如无回用条件时，应处理后达标排放；有水力除灰的电厂，脱硫废水可直接作为冲灰用水。
脱硫系统的废水处理装置应单独设置，并按连续运行方式设计。
脱硫废水处理中产生的泥浆应进行单独的脱水处理，脱水后的泥饼可送至厂外干灰场或处置地处置。
当脱硫废水用于干灰加湿或灰场喷洒时，应采取措施防止对相关设备、介质可能产生的腐蚀和不良影响。

2.2脱硫废水的水质
废水中的超标物质主要为悬浮物、pH值、汞、铜、铅、砷、氟、钙、镁、铝、铁以及氯根、硫酸根、亚硫酸根、碳酸根等，下表列举某一工程的脱硫废水水质，可作为设计参考：
项目
单位
数据
项目
单位
数据
pH

4-6
Fe
mg /L
≦30
温度
0C
20-60
Al
mg /L
≦50
固含量
mg /L
5000-10000
Mn
mg /L
≦30
SO4-2
mg /L
2000-10000
Cr
mg /L
≦5
S3O6-2
mg /L
500-1000
Ni
mg /L
≦2
SO3-2
mg /L
0-200
Zn
mg /L
5-25
Cl-
mg /L
1000-20000
Cd
mg /L
0.5-25
NO3-
mg /L
100-200
Cu
mg /L
5-23
Ca+2
mg /L
500-1000
Pb
mg /L
3-15
Mg+2
mg /L
500-1000
V
mg /L
≦2
COD
mg /L
≦200
Hg
mg /L
0.2-5
2.3脱硫废水处理系统流程
脱硫废水处理系统流程之一：
废水池（箱）→pH调整箱→反应沉降箱→絮凝箱
↓ 水
澄清浓缩池（器） →最终中和/氧化箱→出水箱
↓泥浆 ↓
脱水机→泥饼汽车外运处置 回用或排放
上述工艺配备氢氧化钙或石灰、酸、凝聚剂、有机硫化物、氧化剂、助凝剂和脱水剂等加药装置。

脱硫废水处理系统流程之二：
废水池（箱）→预澄清浓缩箱→反应箱1→反应箱2→凝聚箱→絮凝箱→
泥浆 泥浆↓
一级澄清浓缩箱→污泥贮存箱→脱水处理或去渣场
↓水 ↑
凝聚箱 ↑
↓ 泥浆↑
絮凝箱→二级澄清浓缩箱→过滤水箱→砂过滤器→中和箱→出水箱→回用或排放
上述工艺配备碱、酸、凝聚剂、有机硫化物、氧化剂、絮凝剂和脱水剂等加药装置。
2.4处理后水质标准
《火电厂石灰石-石膏湿法脱硫废水水质控制指标（DL/T 997-2006）》中主要污染物控制指标。
序号
参数
单位
DL/T 997-2006 脱硫废水处理系统出口监测项目和最高允许排放浓度
1
总汞（Hg）
mg/L
0.05
2
总镉（Cd）
mg/L
0.1
3
总铬（Cr）
mg/L
1.5
4
总砷（As）
mg/L
0.5
5
总铅（Pb）
mg/L
1.0
6
总镍（Ni）
mg/L
1.0
7
总锌（Zn）
mg/L
2.0
8
悬浮物
mg/L
70
9
化学耗氧量
mg/L
150
10
氟化物
mg/L
30
11
硫化物
mg/L
1.0
12
pH值
mg/L
6-9
注：化学耗氧量的数值要扣除随工艺水带入系统的部分。
