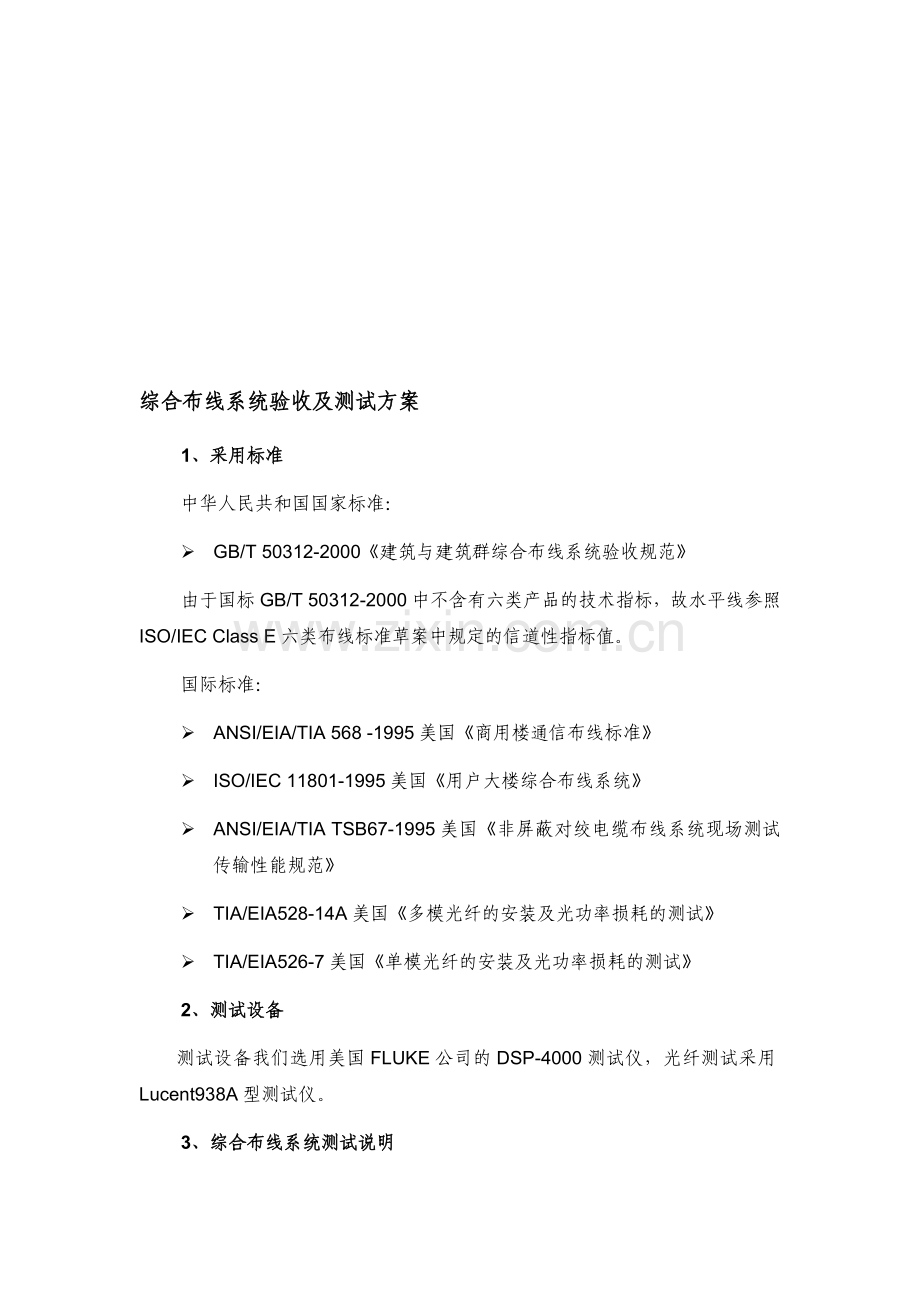

综合布线系统验收及测试方案
1、采用标准
中华人民共和国国家标准：
Ø GB/T 50312-2000《建筑与建筑群综合布线系统验收规范》
由于国标GB/T 50312-2000中不含有六类产品的技术指标，故水平线参照ISO/IEC Class E六类布线标准草案中规定的信道性指标值。
国际标准：
Ø ANSI/EIA/TIA 568 -1995美国《商用楼通信布线标准》
Ø ISO/IEC 11801-1995美国《用户大楼综合布线系统》
Ø ANSI/EIA/TIA TSB67-1995美国《非屏蔽对绞电缆布线系统现场测试传输性能规范》
Ø TIA/EIA528-14A美国《多模光纤的安装及光功率损耗的测试》
Ø TIA/EIA526-7美国《单模光纤的安装及光功率损耗的测试》
2、测试设备
测试设备我们选用美国FLUKE公司的DSP-4000测试仪，光纤测试采用Lucent938A型测试仪。
3、综合布线系统测试说明

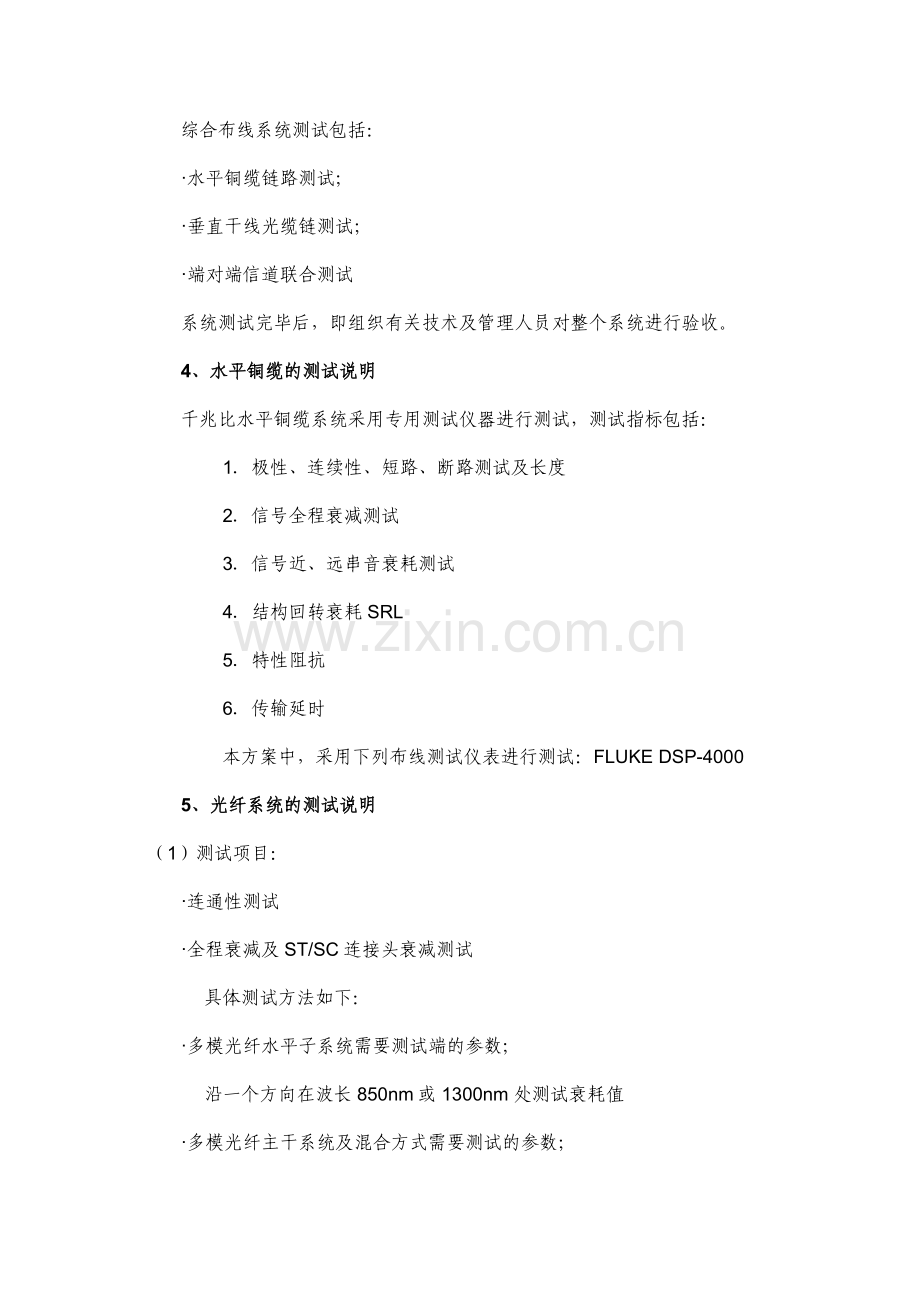

综合布线系统测试包括：
·水平铜缆链路测试；
·垂直干线光缆链测试；
·端对端信道联合测试
系统测试完毕后，即组织有关技术及管理人员对整个系统进行验收。
4、水平铜缆的测试说明
千兆比水平铜缆系统采用专用测试仪器进行测试，测试指标包括：
1．极性、连续性、短路、断路测试及长度
2．信号全程衰减测试
3．信号近、远串音衰耗测试
4．结构回转衰耗SRL
5．特性阻抗
6．传输延时
本方案中，采用下列布线测试仪表进行测试：FLUKE DSP-4000
5、光纤系统的测试说明
（1）测试项目：
·连通性测试
·全程衰减及ST/SC连接头衰减测试
具体测试方法如下：
·多模光纤水平子系统需要测试端的参数；
沿一个方向在波长850nm或1300nm处测试衰耗值
·多模光纤主干系统及混合方式需要测试的参数；
沿一个方向在波长850nm及1300nm处测试衰耗值
·单模光纤水平子系统需要测试端的参数；
沿一个方向在波长1310nm或1550nm处测试衰耗值
（注：由于不同方向的测试的数值之差，一般会很小，而且多半由测试仪器的精度或测试手法而引起，所以单方向测试已足够。而水平子系统的距离标准极限很短（90米），所以其在不同波长处测试值的差别不大，因而单波长测试已足够）。
为符合TIA/EIA528-14A关于"多模光纤的安装及光功率损耗的测试"及TIA/EIA526-7关于"单模光纤的安装及光功率损耗的测试"等要求，光纤测试采用Lucent938A型测试仪进行测试，对于光纤系统，测试指标可由以下公式计算得出：
全程链路衰耗值=光缆的衰耗值+耦合器光纤连接头损耗+熔接头衰耗值+光功率比校正值
注：耦合连接具体依据其连接插头型号有多种方式，如ST、SC、LC等连接方式，其衰耗值不同。相关的一些测试指标如下：
6、62.5um多模光纤系统
多模光纤
连接头
信号波长
最大衰减dB/km
最大容量MHz/km
类型
最大衰减dB
850nm
3.40
200
多模ST/SC连接头
0.39
1300nm
1.00
500
多模LC连接头
0.14
62.5um多模光纤损耗公式：
·光纤线缆的损耗=光纤线缆长度（km）×(3.40dB/km在850nm处或1.00dB/km在1300nm处)
·耦合器的衰耗(ST或SC连接器)=(连接器的数目×0.39dB)+0.42dB
·耦合器的衰耗(LC连接器)= (连接器的数目×0.14dB)+0.24dB
·光熔接头的衰耗值(CSL或熔接)=接头数目×0.30dB
·光功率比校正值如下表
级别/连接头类型
CAT1
CAT2
CAT3
CAT4
CAT5
ST或SC连接器
+0.50
0.00
-0.25
-0.50
-0.75
LC连接器
+0.25
0.00
-0.10
-0.20
-0.30
7、单模光纤系统
单模光纤损耗公式：
·光纤线缆的损耗=光纤线缆长度（km）×(0.50dB/km在1310nm处或0.50dB/km在1550nm处)
·耦合器的衰耗(ST或SC连接器)=(连接器的数目×0.44dB)+0.42dB
·耦合器的衰耗(LC连接器)= (连接器的数目×0.24dB)+0.24Db
·光熔接头的衰耗值(CSL或熔接)=接头数目×0.30dB
·光功率比校正值为0.00dB（光功率比校正值不适用于单模）
信号波长
最大衰减dB/km
连接头类型
最大衰减dB
1310nm
0.50
单模ST/SC连接头
0.44
1550nm
0.50
单模LC连接头
0.24

8、综合布线系统工程检验项目及内容
阶 段
验收项目
验收内容
验收方式
一、施工前检查
1、环境要求
（1） 土建施工情况：地面、墙面、门、电源插座及接地装置；
（2） 土建工艺：机房面积、预留孔洞；
（3） 施工电源；地板敷设

施工前检查
2、器材检验
（1） 外观检查；
（2） 型式、规格、数量；
（3） 电缆电气性能测试；
（4） 光纤特性测试
施工前检查
3、安全、防火要求
（1） 消防器材；
（2） 危险物的堆放；
（3） 预留孔洞防火措施
施工前检查
二、设备安装
1、交接间、设备间、设备机柜、机架
（1） 规格外观；
（2） 安装垂直、水平度；
（3） 油漆不得脱落、标志完整齐全；
（4） 各种螺丝必须紧固
（5） 抗震加固措施
（6） 接地措施

随工检验

2、配线部件及8位模块式通用插座
（1） 规格、位置、质量
（2） 各种螺丝必须紧固
（3） 标志齐全
（4） 安装符合工艺要求
（5） 屏蔽层可靠连接

随工检验
三、电、光缆布放（楼内）
1、桥架及线槽布放
（1） 安装位置正确
（2） 安装符合工艺要求
（3） 符合布放线缆工艺要求
（4） 接地
随工检查
2、缆线暗敷（包括暗管、线槽、地板等方式）
（1） 线缆规格、路由、位置
（2） 符合布放线缆工艺要求
（3） 接地
隐蔽工程签证
四、电、光缆布放（楼间）
1、架空缆线
（1） 吊顶规格、架设位置、装设规格
（2） 吊顶垂度
（3） 缆线规格
（4） 卡、挂间隔
（5） 缆线的引入符合工艺要求
随工检查
2、管道缆线
（1） 使用管孔孔位
（2） 缆线规格
（3） 缆线走向
（4） 缆线的防护设施的设置质量
隐蔽工程签证
3、埋式缆线
（1） 缆线规格
（2） 敷设位置、深度
（3） 缆线的防护设施的设置质量
（4） 回土夯实质量
隐蔽工程签证

4、隧道缆线
（1） 缆线规格
（2） 安装位置、路由
（3） 土建设计符合工艺要求
隐蔽工程签证

5、其他
（1） 通信线路与其他设施间距
（2） 进线室安装、施工质量
随工检查或隐蔽工程签证
五、缆线终接
1、8位模块式通用插座
符合工艺要求
随工检查
2、配线部件
符合工艺要求
3、光纤插座
符合工艺要求
4、各类跳线
符合工艺要求
六、系统测试
1、工程电气性能测试
（1） 连接图
（2） 长度
（3） 衰减
（4） 近端串音（两端都应测试）
（5） 设计中特殊规定的测试内容
竣工检查

2、光纤特性测试
（1） 衰减
（2） 长度
竣工检验
七、工程总验收
1、竣工技术文件
清点、交接技术文件
竣工检查
2、工程验收评价
考核工程质量、确认验收结果
注：系统测试内容的验收亦可在施工中进行检验
