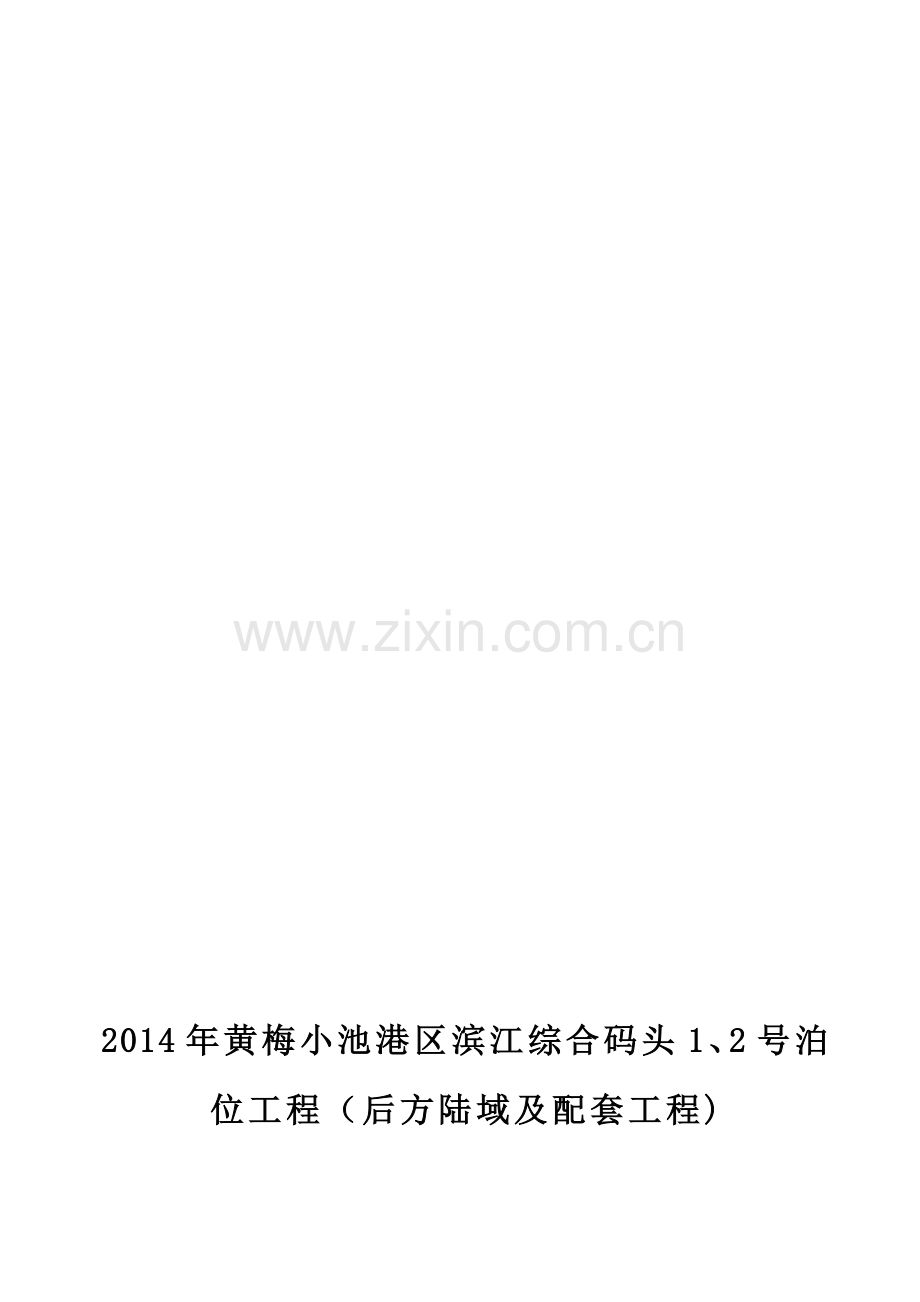

2014年黄梅小池港区滨江综合码头1、2号泊位工程（后方陆域及配套工程)

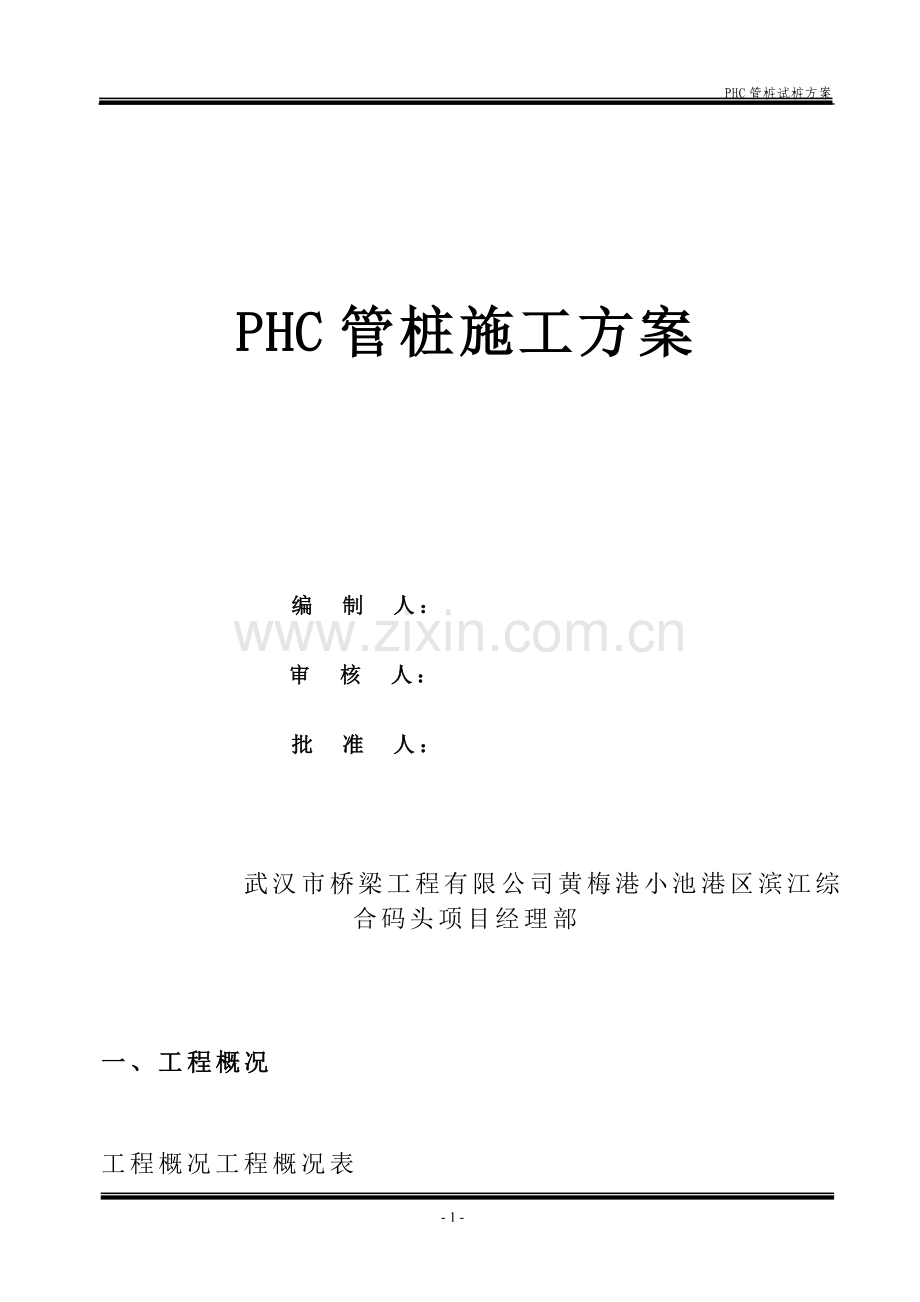

PHC管桩施工方案

编 制 人：

审 核 人：

批 准 人：

武汉市桥梁工程有限公司黄梅港小池港区滨江综合码头项目经理部

一、 工程概况

工程概况工程概况表
1.1项目名称：2014年黄梅小池港区滨江综合码头
（后方陆域及配套工程）
1.2建设地点：黄梅港小池港区
1.3本工程建筑面积分别为：占地面积674.52㎡.
总建筑面积3913.95㎡
1.4建筑层数及高度:地上9层，建筑物高度31.8M
1.5结构形式：框架结构形式
该工程设计为基础预应力管桩，桩型分别为：PHC400-95AB，（综合楼、设计桩长20米桩位22根）; PHC 500-100AB(合楼，设计桩长20米桩位55根); 桩底采用8㎜十字桩靴封底.
二、试桩地点
试桩地点选在综合楼内，原地面进行平整处理，使其满足大型机械进场施工条件。试桩根数3根。
三、试桩目的
本次试桩的主要目的是PHC管桩锤击法施工的压桩速度、桩长，控制相关工艺参数，并进行桩身质量检测，了解桩体完整性及承载力等。

四、施工准备
1）场地平整：清除地表土，原地面进行平整，使其满足大型机械进场施工条件。
2）锤击式压桩机进场安装，并进行调试，满足施工正常运转的条件。
3）按照设计规格与具有相应加工能力的厂家签定合同，进行外购管桩，预应力管桩的规格、质量必须符合设计要求，并有出厂合格证，现场按要求进行验收。在桩身上以厘米为单位画出标记，以便压桩时观察桩的入土深度及贯入度。
4）管桩连接使用的焊条型号、性能必须符合设计要求和相关技术标准的规定。钢质送桩器与管桩规格相匹配，符合使用要求。

五、施工安排
1、施工组织机构及人员配备情况
项目部将综合楼桩基设立由总工程师任施工管理负责人，并配备技术负责人及若干技术施工人员，物资、设备均配有专人负责。
主要管理人员一览表
序号
姓名
职称
职 务
1
易文瑞诚
工程师
现场总工
2
毛维
工程师
施工员
3
毕波
工程师
测量员
4
张钊
工程师
安全员
2、施工安排
PHC管桩试桩时间安排在2014年3月21日。
3、施工用电
现场一级配电箱接出，作为施工用电。
4、主要机具、设备一览表

主要机具、设备一览表
序号
设备名称
规格型号
数量
进场时间
1
柴油锤
D83
1台
2014.03
2
装载机
ZL50C
1台
2014.03
3
挖掘机
ZX200-3
1台
2014.03
4
电焊机
NBC-500
2台
2014.03
5
经纬仪
J2
1部
2014.03
6
水准仪
DS3
1部
2014.03
7
钢 尺
50m
1把
2014.03
8
氧割设备
氧割设备
1套
2014.03
9
吊车

1台
2014.03
1、施工方法
11锤击管桩施工工艺流程
锤击管桩的施工，其原理是利用打桩设备的锤击能量将管桩沉入土层中的设计标高处，使其满足设计承载力的要求。当前，这种管桩的施工主要采用倒杆式打桩机来实现，其施工工艺流程为：测量放线→桩机就位→吊桩落位→桩机调平→双向调整垂直度→打桩→接桩→打桩→送桩→移位。

2、主要工序施工方法
2.1测放桩位：根据业主提供建筑物红线点和设计桩位平面图，先测放主轴线点及利于保护的建筑物轴线延伸点，然后在轴线点上依次测放各桩点，桩位偏差控制在15㎜内，在测放好的桩位处打入钢筋或竹签，且与地面平齐，并在钢筋上部栓一节红色塑料带，然后用白石灰粉做出十字线标记。
2.2桩机就位：打桩机指挥员根据现场白色十字标记的桩位，指挥桩机就位。桩机就位后先复核桩位，并在桩位四周打入四个距离分别为50mm的引桩，然后采用钢送桩器对准桩位下沉2m，确保下部无老基础、障碍物后吊出送桩器，再利用引桩对桩位重新定位后方可进行吊桩施工。
2.3吊桩落位：桩机大致就位于桩位后，将下桩吊起，使桩尖对准桩位，然后调平桩机，双向调整桩身的垂直度，插入地面时的垂直度偏差应≤0.5%，桩尖对位偏差<20mm。
2.4打桩：当桩段落位及其调整垂直度符合要求后，方可进行打桩。开打前检查桩帽与桩头之间是否设置衬垫，开始打桩后，要认真记录每节桩入土深度和相应的锤击数，同时设专人观测吊线锤的变化情况，当桩身倾斜率超过0.8%时，应找出原因并设法纠正，当桩尖进入硬土层时后，严禁用移动桩架等强行回扳的方法纠偏。
2.5接桩：本工程采用端板焊接方式接桩，当下桩段沉至地面0.8m左右时，起吊上桩段，对接前，上下端板表面应用铁刷子清刷干净，调整上下节桩中心线重合，连接处吻合对齐后，先对称点焊固定，然后沿桩周将上下桩焊接，焊接层数不得少于二层，内层焊渣必须清理干净后方能施焊外一层，焊缝应饱满连续，焊好的接头应自然冷却20分钟后方可继续锤击。
2.6送桩：利用送桩器将桩顶送入设计标高。送桩器中心线要与桩身中心线吻合一致，确保送桩时的垂直压力。
2.7收锤标准：根据设计要求桩顶标高控制在+20㎜、-50㎜，贯入度控制≤5㎜。
2.8施工资料：真实、认真地做好施工日记、原始记录及隐蔽工程验收单，随时注意施工过程中的变化，每施工完一根桩后在图纸上做好标记，以免错漏。工程完工后及时汇总整理，送有关部门审核备案。
六、 施工注意事项
（1）作好设备检查工作，确保沉桩不间断，以免间歇后沉桩阻力过大，无法沉桩。
（2）施打过程中，应随时注意保持桩的轴心受打，若有偏移，要及时调整。
（3）接桩应保证上、下节桩的轴线一致，上下节桩中心线偏差≤5㎜，并尽可能避免在接近设计深度时进行接桩。
（3）打桩机行走时,场地应有足够的承载能力，必要时需作硬化处理。
（4）多桩承台施工时，应充分考虑挤土效应，防止同一承台中桩尖高差过大，应遵循先深后浅，自中间向两个方向或四周对称施工的原则。
（5）当桩顶打至接近地面需要送桩时，应测出桩的垂直度并检查桩顶质量，合格后才能送桩。

七、质量检查
1）桩身垂直度允许偏差不大于1%。
2）管桩施工完成后，桩顶标高允许偏差为±50mm。
3）施工过程中桩身质量检查可采用直观法检查。
4）桩身入土不少于7天方可进行单根桩荷载试验，单桩承载力应满足设计要求。

桩型
桩长
设计承载力
PHC-400AB(95)-12
26
1100KN
PHC-500AB(95)-12
30
1500KN

八、工期计划
1、施工进度安排
本工程计划20个工作日。遇不可抗力的原因工期顺延。3月21号完成试桩3根，待静载完成后开始打综合楼的工程桩（1500米），计划7个工作日完成，完成后进行下个单项的施工。
2、 组织保证措施
现场组成精干、高效的项目班子，确保指令畅通、令行禁止，同业主、监理和设计方密切配合，统一领导、指挥和协调，对工程进度、质量、安全等方面全面负责，从组织形式上保证总进度的实现。
建立生产例会制度，如有必要每天召开一次生产调度会，解决施工中发现的各种问题，协调各部门各工种的关系，布置明天的生产计划，使各专业有条不紊地按总体计划进行。

九、技术保证措施
1、对各项工程计划进行认真编排，施工人员按两班倒进行施工，投入足够的劳动力，严格控制各工序的作业时间。
2、对工期实行网络控制，保证各分项工期。以分项工期保阶段工期，阶段工期保总工期，始终将工期控制在预定的目标内。
3、在管理制度上合理安排施工进度计划，紧紧抓住关键工序不放，用非关键工序去调整设备、劳动力计划生产的平衡。
4、做好桩段、材料的采购供应工作，以满足施工需要，保证各工序能连续作业。
5、充分发挥施工设备与机具的效率，做好机械设备的检修与保养工作。
6、上道工序为下道工序创造工作面和施工条件，做到紧张而有序地施工，努力缩短每个分项工程的施工周期，以确保总工期的实现。
7、确保每道工序一次交验合格，以避免因返工而浪费工期。

十、施工安全保证措施
1、安全生产管理体系
建立以项目经理为组长，项目副经理、项目总工、专职安全员为副组长，专业工长和施工班组长为组员的项目安全生产领导小组，在项目形成纵横网络管理体制。
2、 安全生产管理制度
落实企业《安全生产》、《安全防护》、《安全生产奖惩办法》等各项制度。
从项目经理至施工班组等各级人员分级签订《安全生产合同》，使职责与利益挂钩。
落实入场安全教育制度，针对各施工阶段安全工作特点，定期进行安全技术交底。
落实入场安全教育制度，针对各施工阶段安全工作特点，定期进行安全技术交底。
实施“施工生产安全否决权”制，对于违章指挥，施工人员有权进行抵制；对违章作业，专职安全员有权终止施工，并限期进行整改。
3、 确保安全生产的技术组织措施
安全生产管理必须以防护为重点，同时抓好现场用电，机械使用等各项安全工作，加强安全计划管理，作到防患于未然。
3.1用电安全
施工现场临时用电严格遵照安全用电100条规定，合理布线，做好接零接地。重点注意以下问题：
现场施工用电执行一机、一闸、一漏电保护的“三级”保护措施。其电箱设门、设锁、编号，注明负责人。
机械设备必须执行工作接地和重复接地的保护措施；必须采用“三相五线制”。
电焊机上要有防雨盖，下铺防潮垫；一、二次电源接头处要有防护装置，二次线使用接线柱，一次电源线采用橡皮套电缆或穿塑料软管，长度不大于3米。
手持电动工具都必须安装灵敏有效的漏电保护装置，安装完毕要办理验收单。
现场用高、低压设备及线路，按编制的平面布置图安装和埋设，禁止使用破坏或绝缘性能不良的电线，严禁电线随地走。
3.2机械安全防护
各种机械要定机定人维修保养，保证机械运行正常。
施工现场各种机械要挂安全技术操作规程牌。
起重机械和垂直运输机械在吊运物料时要做好指挥及防护工作

十一、文明施工
1、确保文明施工的技术组织措施
现场文明施工严格按照《武汉市建设工程施工现场管理基本标准》执行，具体措施如下：
2、明确文明施工的责任人
按“谁施工，谁负责”的原则，实行统一领导，分工负责，实行分区包干制。由各区负责人负责本区的文明施工管理。
3、贯彻执行现场材料管理制度
严格按照施工平面图堆放原材料、施工机具并挂牌堆放整齐，现场作到工完场清，余料要堆放整齐。
4、现场机械必须按照施工平面布置图进行设置与停放。

十二、 资料整理
原始资料是整个施工过程的真实反映，是检查工程质量的主 要依据，因此，专职记录员应认真记录，每天报请监理签证，记录数据要求准确、齐全。
所有资料竣工后要进行整理验收，验收后必须归档，除本方案外，竣工后提供以下资料。

1．施工组织方案、施工日记
2．工程桩静载及动测试验报告
3．桩合格证、施工记录
4. 分项工程质量检验评定表
5. 验收会议记要、工程竣工验收证明书
6. 竣工报告及竣工桩位
