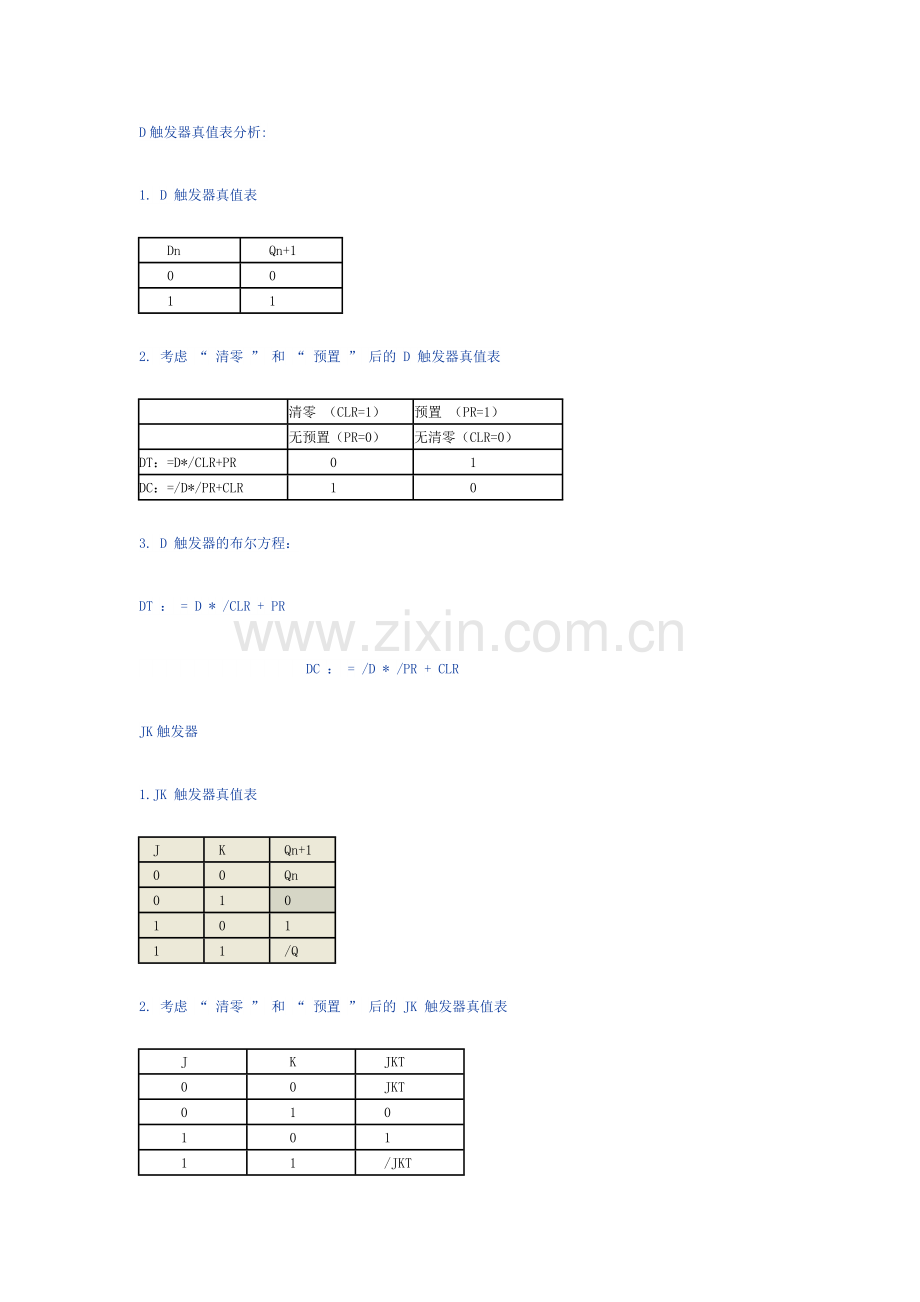

D触发器真值表分析:
1. D 触发器真值表
　　Dn
　　Qn+1
　　0
　　0
　　1
　　1
2. 考虑 “ 清零 ” 和 “ 预置 ” 后的 D 触发器真值表

清零 （CLR=1）
预置 （PR=1）

无预置（PR=0）
无清零（CLR=0）
DT：=D*/CLR+PR
　　　0
　　　　1
DC：=/D*/PR+CLR
　　　1
　　　　0
3. D 触发器的布尔方程：
DT ： = D * /CLR + PR
　　　　　　　　　　　　DC ： = /D * /PR + CLR
JK触发器
1.JK 触发器真值表
　J
　K
　Qn+1
　0
　0
　Qn
　0
　1
　0
　1
　0
　1
　1
　1
　/Q
2. 考虑 “ 清零 ” 和 “ 预置 ” 后的 JK 触发器真值表
　　　J　
　　　K
　　JKT
　　　0
　　　0
　　JKT
　　　0
　　　1
　　0
　　　1
　　　0
　　1
　　　1
　　　1
　　/JKT

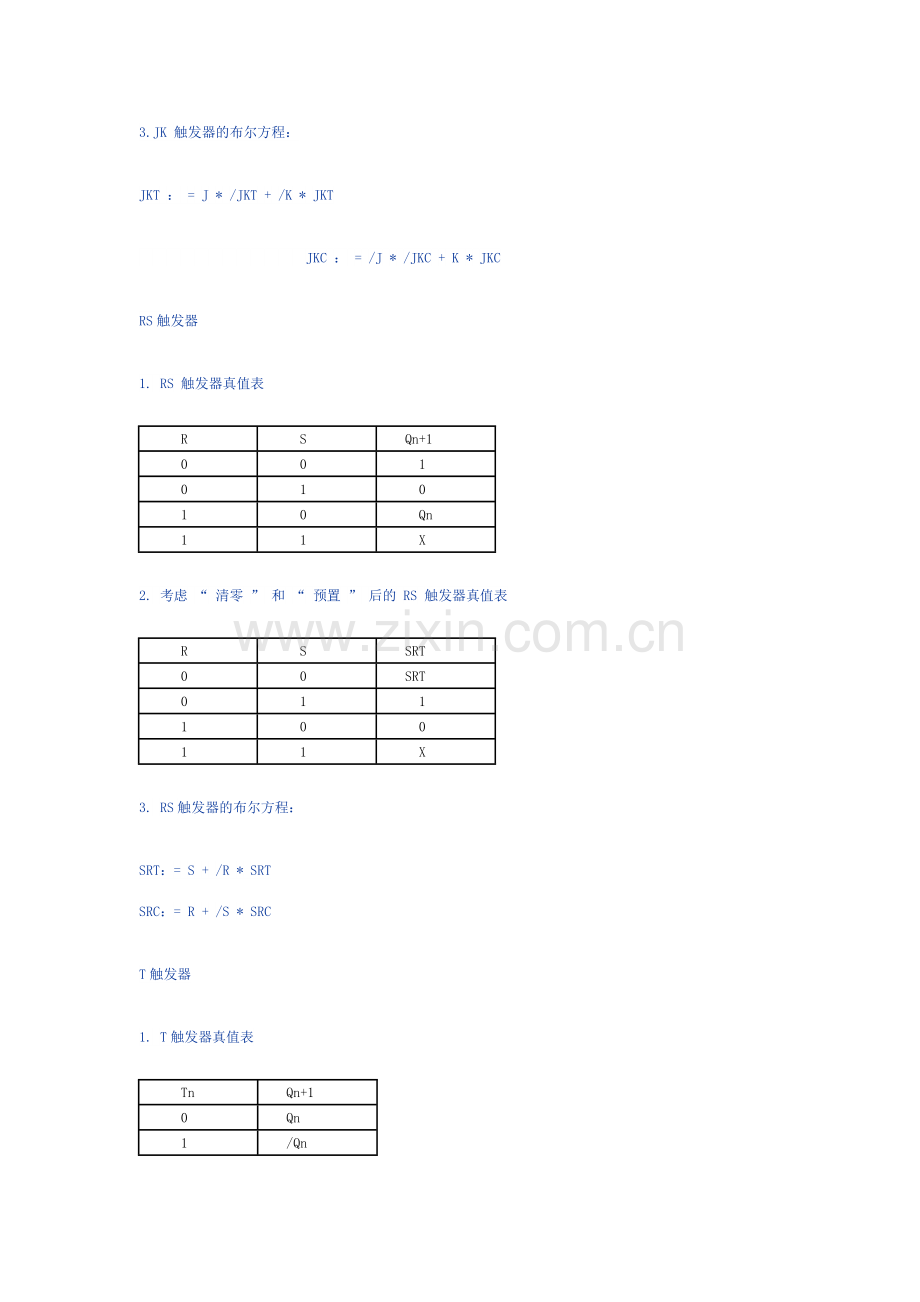

3.JK 触发器的布尔方程：
JKT ： = J * /JKT + /K * JKT
　　　　　　　　　　　　JKC ： = /J * /JKC + K * JKC
RS触发器
1. RS 触发器真值表
　　　R
　　　S
　　Qn+1
　　　0
　　　0
　　　1
　　　0
　　　1
　　　0
　　　1
　　　0
　　　Qn
　　　1
　　　1
　　　X
2. 考虑 “ 清零 ” 和 “ 预置 ” 后的 RS 触发器真值表
　　　R
　　　S
　　SRT
　　　0
　　　0
　　SRT
　　　0
　　　1
　　　1
　　　1
　　　0
　　　0
　　　1
　　　1
　　　X
3. RS触发器的布尔方程：
SRT：= S + /R * SRT
SRC：= R + /S * SRC
T触发器
1. T触发器真值表
　　　Tn
　　Qn+1
　　　0
　　Qn
　　　1
　　/Qn

2.考虑“清零”和“预置”后的T触发器真值表
　　　T
　　　TT
　　　0
　　　TT
　　　1
　　　/TT
3.T触发器的布尔方程：
TT：= T * /TT + /T * TT
TC：= T * /TC +/T * TC
