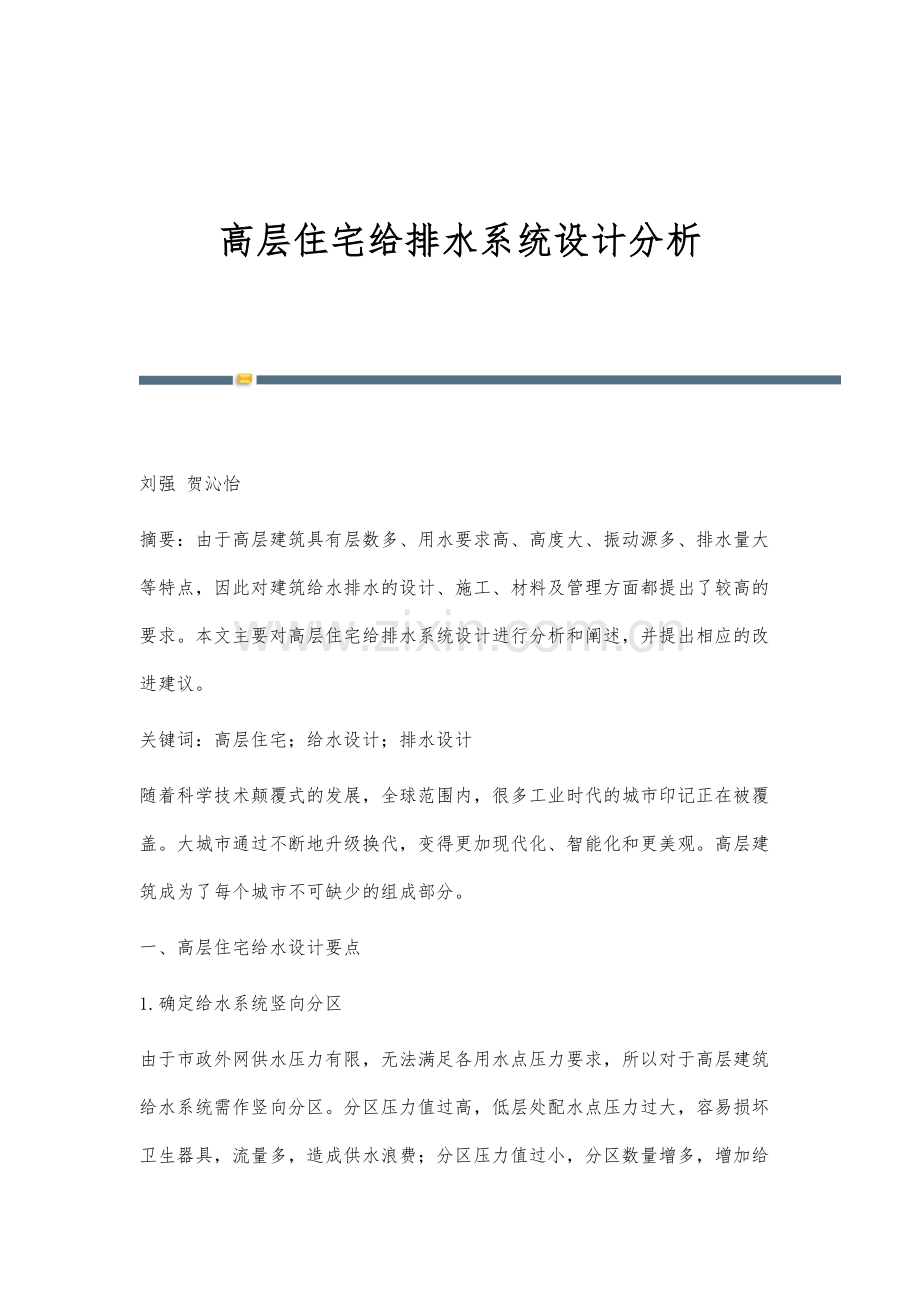

高层住宅给排水系统设计分析.docx

高层住宅给排水系统设计分析 刘强 贺沁怡摘要：由于高层建筑具有层数多、用水要求高、高度大、振动源多、排水量大等特点，因此对建筑给水排水的设计、施工、材料及管理方面都提出了较高的要求。本文主要对高层住宅给排水系统设计进行分析和阐述，并提出相应的改进建议。关键词：高层住宅；给水设计；排水设计随着科学技术颠覆式的发展，全球范围内，很多工业时代的城市印记正在被覆盖。大城市通过不断地升级换代，变得更加现代化、智能化和更美观。高层建筑成为了每个城市不可缺少的组成部分。一、高层住宅给水设计要点1.确定给水系统竖向分区由于市政外网供水压力有限，无法满足各用水点压力要求，所以对于高层建筑给水系统需作竖向分区。分区压力值过高，低层处配水点压力过大，容易损坏卫生器具，流量多，造成供水浪费；分区压力值过小，分区数量增多，增加给水设备，增加管道工程造价成本及维修管理工作，同时分区多，管道多，占用更多建筑空间。所以合理的对高层建筑给水系统竖向分区，是高层建筑给水系统设计的前提。给水系统的竖向分区应根据建筑物用途、层数、使用要求、材料设备性能、维护管理、降低供水能耗等因素综合确定（1）。根据建筑给水排水设计规范50015-2003（2009年版）规定各分区最低卫生器具配水点处静水压不宜大于0.45MPa，同时住宅建筑入户管给水压力不应大于0.35MPa ，而市政管网一般具有一定压力值，因此可以利用市政给水管网的压力为地下室、裙房及附属建筑直接供水。2.高层建筑供水方式确定高层建筑供水竖向分区后，需要选择供水方式。高层建筑供水方式有：高位水箱供水方式、气压罐供水方式和无水箱供水方式。给水方式选择应以经济合理、技术先近、供水安全可靠为原则；一般情况下，对于高度小于100m的建筑，宜采用垂直分区并联供水或分区减压的供水方式；而对于建筑高度超过100m的超高建筑，宜采用垂直串联供水方式。3.最高日用水量考虑对于住宅建筑，按建筑的用水量定额计算最高日生活用水量。若建筑物中还包括绿化、冷却塔、游泳池、水景、锅炉房、道路、汽车冲洗等用水时，则应加上这部分用水量。同时如部分住宅有热水供应，在计算时应将这部分热水的最高日生活用水量叠加进去，求得整个建筑的最高日生活用水量。4.给水管道的布置和敷设室内冷、热水管上、下平行敷设时，冷水管应在热水管下方；卫生器具连管时，应遵循左热右冷。室内给水管道不得敷设在烟道、风道、电梯井内、排水沟内且不宜穿越橱窗、壁柜。对于敷设在非采暖处如有可能结冻的房间、地下室及管井、管沟等的给水管道应有防冻措施，保证住宅建筑给水要求。室内生活给水管道宜布置成枝状管网，单向供水。给水管道明敷设时，常沿墙、梁、柱敷设（俗语称沿墙顺柱），并满足施工、维护、检修的间距要求即可，主要是考虑施工及使用的合理性，美观性，节省空间。给水管道暗敷设时，主要分直埋式和非直埋式。直埋式又分以下几种方法：埋地或在地坪面层内敷设。给水管埋地敷设时，应避免布置在可能受重物压坏处或受振动而损坏处。埋地管道的敷土厚度，金属管不得0.3m；PPR管管径50mm时，不宜小于0.5m；管径50mm时，不宜小于0.7m。嵌墙敷设。给水支管若暗装于砖墙内，则在砖墙内开管槽。若墙面是钢筋混凝土剪力墙，则应贴于墙表面，并用管卡子固定于墙面，待土建墙面施工时，用水泥砂浆抹平。嵌墙敷设的塑料管、复合管管径不宜大于25mm，嵌墙横管距地面不宜大于450mm。二、高层住宅排水设计要点1.生活污水系统设计生活污水经过化粪池的处理后排入到小区内部的排水管网，最后进入市政污水管网。根据排水立管最低排水横支管与立管连接处距排水立管管底垂直距离的要求，高层住宅建筑排水设计中，一层与二层以上楼层的污水应该分别单独排放到建筑室外的污水检查井内。对于现代建筑横支、干管多采用UPVC排水塑料管，排水立管多采用UPVC双壁螺旋消音管，每层都设置伸缩节与阻火圈，橡胶圈密封接口。二层至顶层系统的出户管与出屋面的通气管均应采用柔性接口机制的排水铸铁管。由于高层建筑排水器具个数比较多，排水流量比较大。所以目前高层建筑主要采用两种方式来解决这一难题。一种是双立管排水系统：一根室内排水立管，将室内的污水、粪水合流汇入此立管，另一根立管为专用通气立管，通过每两层（或每层）设置结合通气立管（通常称为H管）将排水立管与专用通气立管相连接，排水立管每层采用90顺水三通与排水横干管连接，专用通气立管顶部伸顶通气。另外一种是特殊单立管排水系统：在排水立管中设置特殊配件以增加排水立管的排水通气能力，相比较双立管排水系统它的容许泄流量更大，更省工时、省空间、省材料 2。2.雨水雨水排放是高层住宅建筑排水设计的重要内容之一。高层住宅建筑雨水排放主要分为以下几种情况：一是下沉庭院，通常情况下沉庭院的设置是导致雨水不能够直接散排的重要原因；二是裙房及联排建筑屋面有连接部分，导致雨水没办法直接由屋面散排；三是天井，天井通常设于入户大堂的屋面，类似于下沉庭院，只是它设于屋面而不是地面；四是屋面汇水面积过大，采用外排水的方式无法满足排水的需要；五是因为地域及特殊环境要求，如北方冬季寒冷，外排容易导致管道冻裂，或是对建筑外观要求极高的建筑。这几种情况下都需要设置独立的排水系统，如地沟接地漏接雨水立管，雨水斗接雨水立管等将水排入小区内的雨水管网。在降雨过程中，雨水的降落会带来一定的冲击力，雨水汇流成河的时候由于流动作用也会对管道造成较大的作用力，所以要保证排水系统的牢固性。在进行雨水排水设计时要充分考虑建筑所在地的环境因素的影响，了解当地的降雨量情况，然后合理设置排水管道的规格，保证排水的顺利进行。三、设计中的一些体会1.卫生间管道的布置问题高层住宅的卫生间四周大多是剪力墙结构，因为在剪力墙上开槽埋管较困难，所以设计时给水管常常明装。但是居民进入后往往会拆掉重新安装，造成浪费。若给水管只施工到每户的水表后，既不能满足验收要求又给居民使用带来不便。设计中把管道安装在下层的顶板下，然后再把每个卫生沽具的支管通过楼板往上接，每户的卫生间设吊顶，这样的方法较实用，但维修相对困难一些。2.卫生器具的选择应推广节水技术在建筑中的使用，有资料显示，在民用建筑中我国普遍采用11升冲水量的坐便器，但若改为9升冲水量则住宅可节水4%，若普遍采用6升冲水量的大便器，则可节水14%。另外，在厨房，洗脸盆及淋浴器所有这些水嘴均采用充气式水嘴可以既节水又不减小水柱直径，真空节水技术的使用是用空气代替大部分水，依靠真空负压产生的高速汽水混和物。快速将洁具内的污水、污物冲吸干净，达到节水、排污的效果。采用充气式水嘴平均可节水40%。因此，提倡使用节水型的卫生洁具以及充气式水嘴。四、结束语高层住宅建筑给排水设计与普通多层住宅在生活给水、雨污水排放等方面有很大的不同，设计时仅仅满足规范要求是不够的。设计者应对用户的需要充分了解，否则可能给用户的使用带来很大的不便。高层建筑对给排水设计施1=的质量要求高，设计时考虑周全一些。会给工程的整体质量的提高打下良好的基础。在进行高层建筑给排水设计时，设计者应对现场的情况、管道材料、卫生设备等充分了解，这样才能较好的处理设计过程中的一些细节问题。參考文献：1建筑给水排水设计规范50015-2003（2009年版）2袁玉梅，胡鹤钧，姜文源. 特殊单立管排水系统在我国的发展.给水排水，1997，23：36-37 -全文完-
