炼钢某转炉更换烟道方案.doc

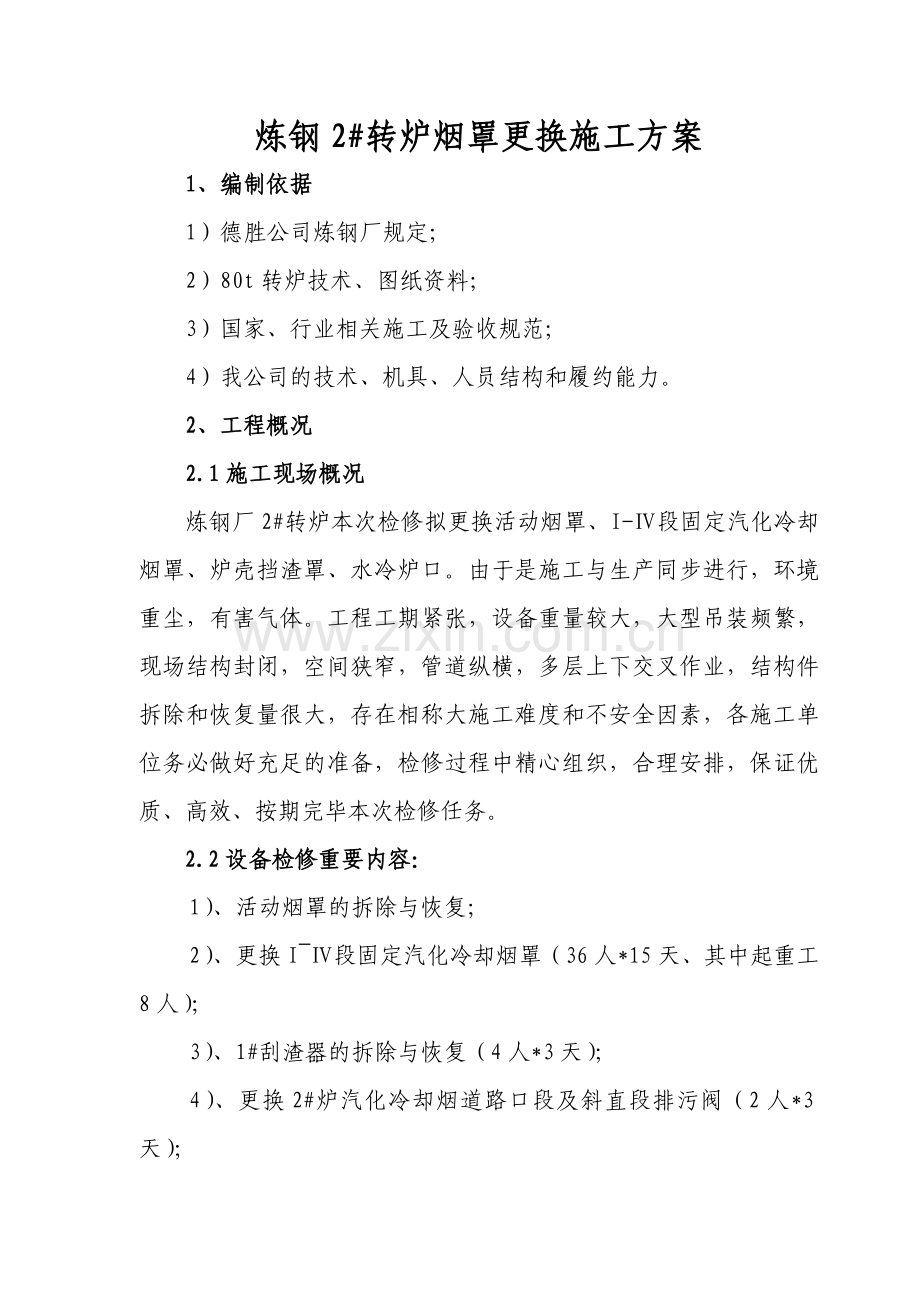

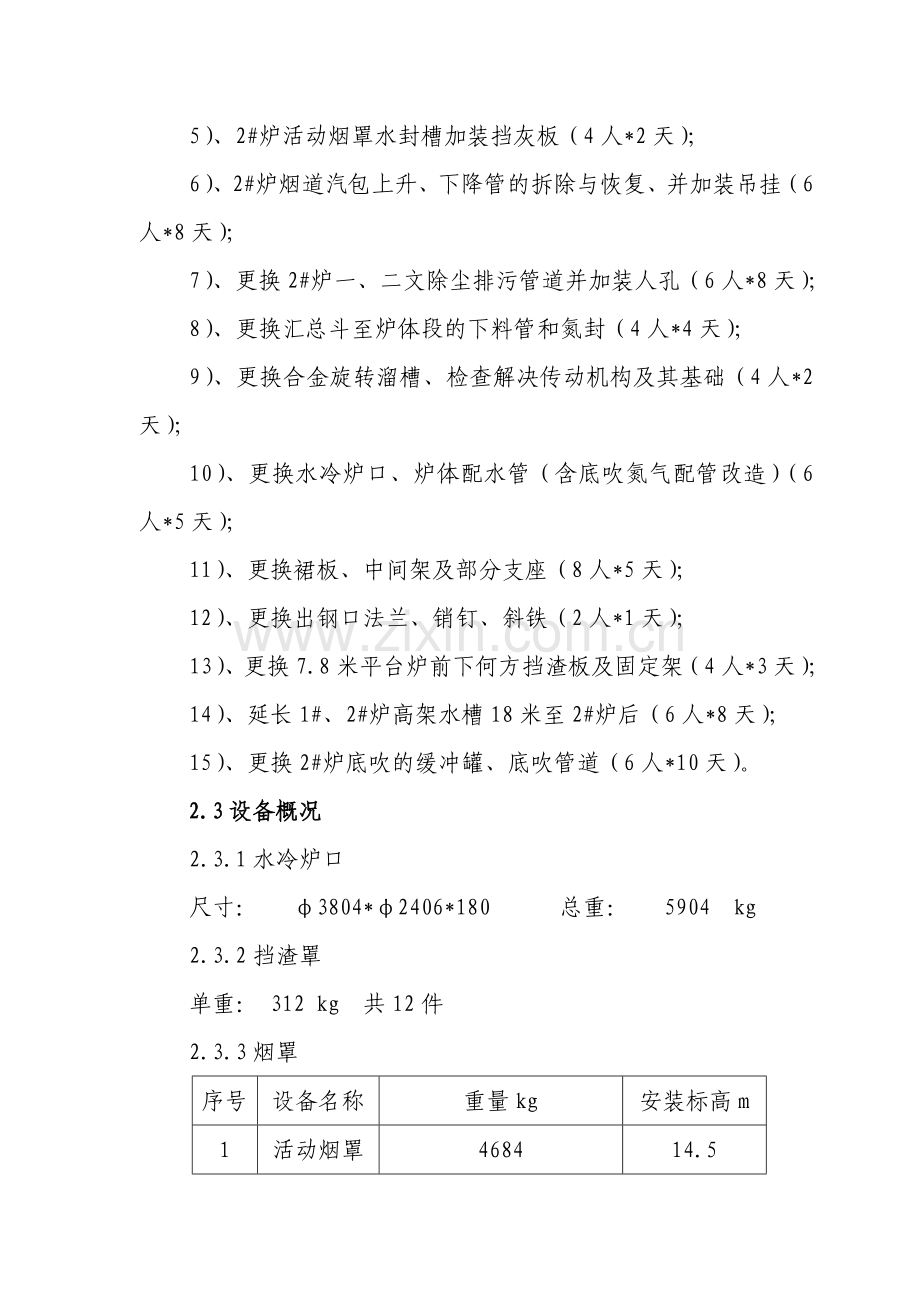

炼钢2#转炉烟罩更换施工方案1、编制依据1）德胜公司炼钢厂规定；2）80t转炉技术、图纸资料；3）国家、行业相关施工及验收规范；4）我公司的技术、机具、人员结构和履约能力。2、工程概况2.1施工现场概况炼钢厂2#转炉本次检修拟更换活动烟罩、I-段固定汽化冷却烟罩、炉壳挡渣罩、水冷炉口。由于是施工与生产同步进行，环境重尘，有害气体。工程工期紧张，设备重量较大，大型吊装频繁，现场结构封闭，空间狭窄，管道纵横，多层上下交叉作业，结构件拆除和恢复量很大，存在相称大施工难度和不安全因素，各施工单位务必做好充足的准备，检修过程中精心组织，合理安排，保证优质、高效、按期完毕本次检修任务。2.2设备检修重要内容：1）、活动烟罩的拆除与恢复；2）、更换I段固定汽化冷却烟罩（36人*15天、其中起重工8人）；3）、1#刮渣器的拆除与恢复（4人*3天）；4）、更换2#炉汽化冷却烟道路口段及斜直段排污阀（2人*3天）；5）、2#炉活动烟罩水封槽加装挡灰板（4人*2天）；6）、2#炉烟道汽包上升、下降管的拆除与恢复、并加装吊挂（6人*8天）；7）、更换2#炉一、二文除尘排污管道并加装人孔（6人*8天）；8）、更换汇总斗至炉体段的下料管和氮封（4人*4天）；9）、更换合金旋转溜槽、检查解决传动机构及其基础（4人*2天）；10）、更换水冷炉口、炉体配水管（含底吹氮气配管改造）（6人*5天）；11）、更换裙板、中间架及部分支座（8人*5天）；12）、更换出钢口法兰、销钉、斜铁（2人*1天）；13）、更换7.8米平台炉前下何方挡渣板及固定架（4人*3天）；14）、延长1#、2#炉高架水槽18米至2#炉后（6人*8天）；15）、更换2#炉底吹的缓冲罐、底吹管道（6人*10天）。2.3设备概况2.3.1水冷炉口尺寸： 3804*2406*180 总重： 5904 kg2.3.2挡渣罩 单重： 312 kg 共12件2.3.3烟罩序号设备名称重量kg安装标高m1活动烟罩468414.52I段烟罩15355233II段烟罩10950304III段烟罩13600445IV段烟罩8150443、工程难点1）、1#转炉固定烟罩分为4段，安装标高在13.3m46m之间。要在停产后快速地完毕烟罩更换工作，需提前将16.3m、20.8m、26.8m、32.7m、39.7m平台横梁及改为活动梁，汇总料仓及称量斗平台局部及立柱需加固、移位，清理吊装通道工程量较大；2）、前期进场准备工作需在转炉生产时实行，平台上作业有煤气中毒危险；3）、烟罩重量、尺寸较大，吊装高度高，现场不能使用起重机，只能运用卷扬吊装，烟罩呈倾斜布置，吊装难度较大；4）、施工现场多灰尘，有害气体，设备重量较大，大型吊装频繁，现场结构封闭，空间狭窄，管道纵横，多层上下交叉作业，结构件拆除和恢复量很大，存在相称大施工难度和不安全因素。4、吊装方案4.1吊装布置 1）、7.8m平台A列处布置夺吊（1#），平台上布置1台5t卷扬驱动；2）、门形风道正上方厂房主横梁上挂一组滑轮组（2#），20.8m平台布置1台5t卷扬用于矩形烟道拆装；3）、26.8m平台放置吊梁，挂2组滑轮组（3#和4#），主吊炉口烟罩I段，辅助吊装II段烟罩，16.3m平台布置2台5t卷扬用于26.8m吊梁滑轮组驱动；4）、32.7m平台梁（在II段烟罩正上方）挂一组挂滑轮组（5#）主吊II段烟罩，20.8m平台布置1台8t卷扬驱动；5）、C列45.3m平台梁挂二组滑轮组（6#、8#），主吊III、段烟罩，39.7m平台梁下挂一组滑轮组（7#）辅助吊装，在C列地面柱头处布置3台8t卷扬驱动；6）、在45.3m平台钢结构梁上布置2个10t手拉葫芦用于III段罩的固定和移动；7）、IV段烟罩用2个10t手拉葫芦固定在45.3m平台钢结构梁上；8）、炉前125/30t行车辅助I、II段烟罩喂入和拉出。4.2重要吊装机具序号名称型号数量用途位置1卷扬机JM51台夺吊7.8m炉前平台，滑轮组HQD2-162件牵引绳19.5250m2卷扬机JM51台I、II段烟罩16.3m平台滑轮组HQD3-322件26.8m平台吊梁牵引绳21.5200m3卷扬机JM51台I段烟罩16.3m平台滑轮组HQD3-322件26.8m平台吊梁牵引绳21.5200m4卷扬机JM81台II段烟罩20.8m平台滑轮组HQD3-322件32.7m平台梁牵引绳21.5200m5卷扬机JM82台III、段烟罩39.7m平台滑轮组HQD2-324件45.3m平台梁牵引绳21.5200m4.3吊装方法4.3.1矩形二次除尘罩拆装矩形二次除尘罩运用炉前废钢行车吊装，见下图。4.3.2活动烟罩吊装活动烟罩上下吊装都同炉口段烟罩一起。在开工前将活动烟罩与炉口段烟罩用角钢焊接成整体。安装装时整体吊装，到位后再将角钢切割掉，注意不得损伤管路。活动烟罩固定见下图。4.3.3炉口I段烟罩拆装先拆除氧枪口、副料管等，运用26.8m平台吊梁2付滑轮组和夺吊配合拆装，炉前行车辅助喂入和拉出。4.3.4 II段烟罩拆装运用32.7m滑轮组挂烟罩上点，26.8m滑轮组挂烟罩下点，夺吊配合向外牵引。4.3.5段烟罩拆装III段烟罩运用45.3m平台滑轮组和39.7m滑轮组向下放，在放到段烟罩位置时，再挂上32.7m及26.8m滑轮组，用吊装段烟罩的的方法拆装III段烟罩。4.3.6 段烟罩拆装段烟罩拆装与段烟罩拆装方使用相同的吊装滑轮组，不同的是段烟罩需用10t手拉葫芦将其平移到吊装通道后再上下吊装。5、检修施工流程1）、施工准备；2）、滑轮组、卷扬布置后，吊住各段烟罩，锁牢；3）、吊装通道清理，拆除水管等；4）、拆除矩形烟道；5）、拆除活动烟罩；6）、拆除16.3m活动横梁；7）、依次拆除炉口烟罩、II段烟罩、III段烟罩、段烟罩；8）、依次回装段烟罩、III段烟罩、II段烟罩、炉口I段烟罩，用卷扬和葫芦锁牢但不固定；9）、炉壳上方搭设临时平台；10）、调整炉口烟罩中心、标高后固定，依次调整固定II段烟罩、III段烟罩、段烟罩；11）、恢复各层平台结构、恢复16.3平台下部挡火板，回装活动烟罩；12）、恢复管路，拆除临时平台；13）、试车。6、施工技术措施6.1烟罩加固烟道由水冷管焊接组成，吊装过程中容易导致烟道变形或焊缝拉裂，吊装新件前必须对其捆绑点进行加固，在烟罩受力点用89*6无缝管焊在烟道加强圈上，见示意图：6.2 弹簧座支承梁改活动梁II、段烟罩弹簧座支承梁分别在20.8m、26.8m、32.7m、39.7m平台上，左右各一根间距为3m，为500*300的H型钢，搭在平台主梁上，本次检修需改为活动梁，用螺栓连接，如下图所示。6.3平台主梁改制作活动梁20.8m、32.7m平台横梁主1500*600的H型钢，为打通吊装通道，20.8m平台横梁C列侧、32.7m平台横梁B列侧都需改成活动梁，主梁切割前，应在相应的位置将梁用H500*400型钢将梁与上下梁连接加固，散装料平台用I40#工字钢与上面梁连接加固，活动梁用螺栓连接，如下图所示。6.4临时平台制作临时平台柱、梁所有用20#槽钢制作，上铺6mm厚钢板。6.5烟罩调整IIII段烟罩依次吊上各层平台，每段烟罩比正常安装位置提高200mm左右，回装各层活动梁和弹簧座支撑梁，用卷扬、葫芦、钢绳将烟罩临时锁牢在梁上。先调整I段烟罩：一方面安装氧枪口，根据预留的氧枪法兰标高调整烟罩标高，同时测量烟罩下口标高不得干涉炉壳转动；再调整烟罩中心，从氧枪口法兰中心放线锥对正托圈中心。 I段烟罩调整完毕，固定在支承梁上，再依次调整、段烟罩，最后根据段烟罩与溢流盘与相对位置对烟罩整体姿态做小量调整后定位。6.6烟罩安装技术规定6.6.1 技术规定1）、炉口段烟罩纵横向中心与托圈中心偏差5mm;2）、炉口段烟罩氧枪氮封法兰水平度2/1000;3）、炉口段烟罩下口标高差10mm4）、活动烟罩下口标高差10mm6.6.2测量规定1）、托圈纵横向中心/氧枪中心 钢丝 钢尺2）、炉口段烟罩氧枪氮封法兰标高 水准仪3）、炉口段烟罩下口标高 水准仪4）、活动烟罩下口标高(上下极限位置) 水准仪7、资源计划7.1机具计划序号名称规格数量（件）备注1卷扬机JM3 17.5钢绳200m12卷扬机JM5 19.5钢绳250m11#3卷扬机JM5 19.5钢绳200m12#4卷扬机JM5 21.5钢绳200m23#、4#5卷扬机JM8 21.5钢绳200m15#6卷扬机JM8 21.5钢绳200m36#7滑轮组HQD2-1028滑轮组HQD2-1629滑轮组HQD2-20210滑轮组HQD2-32811滑轮组HQD3-32612滑轮组HQD1-102413滑轮组HQD1-5414滑轮组HQD1-3415卸扣25t1216卸扣10t617卸扣5t1018卸扣3t819手拉葫芦10t420手拉葫芦5t821手拉葫芦3t822手拉葫芦1t423电焊机1624水准仪125煤气探测仪226枕木207.2材料计划序号名称规格数量备注1工字钢32#100m2工字钢20#50m3钢板10mm20m24钢板14mm10m25钢板16mm10m26钢板30mm2m27花纹钢板6mm30m28槽钢14#30m9角钢5#150m10角钢7.5#100m8、管道设备安装重要施工方法及技术措施8.1 管材选用及连接方式烟罩上下水及氧枪口、下料口冷却水均用无缝钢管，与阀门、烟罩连接用法兰，其余焊接。8.2 施工基本规定1）、管道安装应遵照先地下，后地上；先大管后小管；先主管、干管，后支管的原则，根据现场的实际情况和条件，灵活掌握和安排。2）、管道施工前应认真熟悉施工图纸及各种施工技术文献，作好预留预埋配合工作。3）、管道施工应符合国家行颁布的施工及验收规范。4）、管道施工时认真检查、清除管内、外杂物，管道表面不得有麻点及严重锈蚀现象，管道切口表面平整，不得有重皮、裂纹，不直的管道应进行校正。5）、烟罩接口管道安装暂停时，应用阻板将管口临时封闭，继续施工时再打开，以防杂物掉入管内。6）、管道加工前，必须进行人工清理或用压缩空气吹扫，以清除管道内外表面的污垢。7）、管道内表面一般用压缩空气吹扫，去除管道内表面的锈层、氧化皮、毛刺等杂质。8.3 管道安装工程的施工程序材料到位并做好预解决工作，机具准备现场测量管线尺寸，下料加工、预制管道支架位置复测及其安装管道和管道附件安装管道系统全面检查管道系统水压实验管道的吹扫和清洗管道防腐、保温管道系统调整运营进行质量评估交工验收、交付使用。8.4 烟罩上下水管路系统8.4.1管材的基础规定是：1）、在介质的压力和温度作用下具有足够的机械强度和严密性。2）、当工作状态变化时对热力和外力作用有相应的弹性和安定性。3）、机械性质的永恒性。4）、抵抗内外腐蚀的持久性。5）、管子或管件间的连接要简朴、可靠、严密。8.4.2钢管、管件、管道附件及阀门的采购与检查8.4.2.1一般规定：1）、钢管、管件、管道附件及阀门必须具有制造厂的合格证书，有关技术指标应符合现行国家或行业技术标准。2）、钢管、管件、管道附件及阀门到货后应对其规格、型号、数量、材质等技术参数与产品质量证明书和设计图纸是否相符合，并进行标记。3）、钢管、管件、管道附件及阀门使用前应进行如下外观检查：无裂缝、缩孔、夹渣、粘砂、折痕、漏焊、重皮等缺陷；表面光滑、不允许有锋利划痕；凹陷深度不得1.5mm，凹陷最大尺寸不应大于管子周长的5%，且不大于40mm。8.4.2.2钢管检查：1）、管子表面的划痕、凹坑、腐蚀等局部缺陷应逐步修磨，直至消失为止，解决后的管壁最小厚度不应小于公称壁厚的90%，且不小于直管计算壁厚，并做记录。2）、检查合格后的钢管应按材质、规格、型号分类放置，妥善保管，防止锈蚀。8.4.2.3管件及附件检查1）、法兰密封面高消耗 得有径向沟槽、气孔、裂纹毛刺等减少强度和联接可靠性缺陷。2）、带有凹凸环的法兰应自然嵌合，凹面的高度不小于凹槽的深度。3）、法兰端面上连接螺栓的部位应与法兰结合面平等，以保证法兰连接时端面受力均匀。4）、法兰安装前，应按设计校核各个部位尺寸，保证准确无误。5）、螺栓及螺母的外观检查螺纹应完整、无伤痕、毛刺等缺陷，螺栓与螺母应配合良好，无松动或卡涩现象。6）、弯头、异径管、三通、盲板等尺寸偏差应符合现行规定，材质应符合设计规定。7）、石棉橡胶、橡胶、塑料等非金属垫片应质地柔韧，无老化变质或分层现象。表面不应有折损、皱纹等缺陷。8）、金属垫片的加工尺寸、精度、光洁度及硬度应符合规定，表面应无裂纹、毛刺、凹槽、径向划痕及锈斑等缺陷。8.4.2.4阀门检查9）、本工程均为低压阀门，在每批中抽查10%，进行强度和严密性实验，若有不合格，再抽查20%，如仍有不合格则需逐个检查。10）、检查填料用料是否符合设计规定，填装方法是否对的，填料密封处及闸杆有无腐蚀现象，开关是否灵活，批文标牌是否对的。铸造阀外观应无明显铸造缺陷。11）、阀门进行密封性实验前，应将阀芯与阀座封面上的防锈油清洗干净，截止阀的实验，水应自阀瓣的上方引入，闸阀的实验应将阀关闭，对各密封面进行检查。12）、阀门经严密性实验合格后，应将腔内积水排除干净，做好标记，并按元宝的表格形式填写“阀门实验记录”，分类存放备用。13）、解休检查的阀门应做下列检查：阀座与阀壳接合是否牢固、有无松动现象；阀座与阀芯的接合是否吻合，接合面有无缺陷；阀杆有无弯曲、腐蚀、阀杆与填料压盖互相配合松紧以及阀杆上螺纹内有无断丝等缺陷；阀盖法兰面的接合情况。14）、闸阀和截止径解体检查合格后复装时，阀瓣必须处在启动位置。可拧紧阀盖联接螺栓，复装完毕后应作严密性实验。15）、阀门的传动装置和操作机构应进行清洗检查，规定动作灵活可靠，无卡涩现象。8.4.3管道安装1）、管道的坡度、坡向必须符合设计规定。2）、管子、管件及阀门安装前必须严格检查。3）、管道预制应考虑运送和安装的方便，并留有调整的活口。预制完毕的管段，应将内部清理干净，封闭管口，严防杂物进入。4）、管道与设备连接时，安装前必须将管道内部清理干净，管道安装完毕后，不得承受设计的附加荷载。5）、法兰连接时应保持平行，其偏差不大于法兰外径的1.5，且不大于2mm，螺栓孔中心偏差一般不超过孔径的5%，并保证螺栓自由穿入，不得用强紧螺栓的方法清除歪斜。6）、法兰连接应使用同一规格螺栓，安装方向一致。紧固螺栓应对称均匀，松紧适度，紧固后外露长度不大于2倍螺距。7）、螺栓紧固后，应与法兰紧贴，不得有楔缝。需加垫圈时，每个螺栓不应超过一个。8）、管子对口时应在距接口中心200mm处测量平直度，当公称直径小于100mm，允许偏差为1mm，当公称直径大于等于100mm，允许偏差为2mm，但全长允许偏差均为10mm。8.4.4管道焊接1）、将管内污物清除干净，并将管口边沿与焊口两侧打磨洁净，使其露出金属光泽，制作坡口。2）、将两管管端对口定出管道中心，沿管子圆周方向点焊3处，点焊缝长约4mm，高约5mm，并将两管定位。3）、采用23层焊法焊满管子周缝。焊接完毕将焊皮敲掉。4）、管子、管件组对时，应检查坡口质量，坡口表面上不得有裂纹、夹层等缺陷。5）、焊条、焊剂使用前应按出厂说明书的规定进行烘干，并在使用过程中保持干燥。焊条药皮应无脱落和显著裂纹。焊丝使用前应进行清理。管子、管件组对点固焊的工艺措施及焊接材料应与正式焊接一致。6）、不得强行对口，焊口平直度，焊缝加强面要符合施工规范。8.4.5管道焊缝检查1）、焊缝表面光滑无裂缝、气孔、砂眼及其它缺陷。2）、管道焊缝位置应符合下列规定：直管段上两环缝距离，当DN150，不应小于150mm，当DN50时，不应小于管子；环焊缝距离支吊架净距离不应小于50mm；不宜在管道焊缝及边沿上开孔。8.4.6法兰安装1）、将管内杂物清除干净，将两个法兰盘放置平行，对正孔眼，使法兰盘与管道中心线垂直，并于法兰盘之间夹置石棉橡胶垫。2）、先插置34个定位螺栓。3）、采用对角两个螺栓同时拧紧的方式插入的各螺栓拧紧即成。4）、法兰表面光洁，无气孔、裂缝、毛刺。5）、橡胶厚度垫圈均匀，厚度约为5mm。6）、所有螺母在法兰同一面上。7）、平焊法兰，将管子插入法兰内径一定深度后，法兰与管道采用焊接固定。8.4.7阀门安装1）、阀门安装前检查填料，其压盖螺栓须有足够的调节余量。2）、水平管道上的阀门，其阀杆一般应安装在上半周范围内。3）、阀门传动杆（伸长杆）轴线的夹角不应大于30，其接头应转动灵活。4）、阀门的操作机构和传动装置应进行必要的调整，使之动作灵活，批示准确。5）、安装时，应仔细核对阀门的型号、规格是否符合设计规定，安装的阀门其阀体上标示的箭头应与介质流向一致。水平管道上的阀门其阀杆一般应在上半周范围内，不允许阀杆朝下安装；安装法兰阀门时，应保证两法兰端面互相平行和同心，安装法兰式螺纹连接的阀门应在关闭状态下进行；安装铸铁、渣铁阀门时，应避免因强力连接式受力不均引起的破坏，阀门的操作机构和转动装置应进行必要的调整，使之动作灵活，指示对的。8.5管道试水在烟罩管道施工完毕后，运用烟罩补水泵上水到汽包，系统联合试水。氧枪口、下料口、水冷炉口用生产循环水直接试水。转炉烟罩包扎施工方案1、工程概况炼钢厂2#转炉，正常使用一炉役期后对炉衬进行大修，即将炉子烟道所有拆除再重新更换。由于进行大修的烟道更换粉尘多，施工作业环境恶劣。因此需要提前有针对性地做充足的准备工作，保证在规定期间内能按计划顺利完毕。 2、施工准备材料准备：包扎烟罩所需的岩棉保温纤维毡、矾土耐火水泥、铁丝网、10#铁丝，包扎烟罩用的架管,架板。3、施工顺序及重要施工方法在烟罩找正固定后,先包烟罩本体，留出管道接点位置，在上下水管试水完毕后，再包其余部位。重要施工方法烟道更换后,我们先搭设烟道包扎用的脚手架,搭设一定要牢固,铺设的跳板需用铁丝进行固定,保证施工的安全。包扎烟道为了保证达成保温的效果,厚度最低包扎4层及200mm。纤维毡外用铁丝网固定，外面抹20mm厚耐火水泥。包扎结构示意见下图。方案，如：除氧器的加热蒸汽调节仍采用二级调节、锅炉定期排污手动阀改用气动阀，改造定排、联排系统原手动控制为自动控制，由中控室集中操作，但烟道排污气动阀两侧需加一层钢板进行隔热保护，防止高温烤坏阀门的辅助设备；
