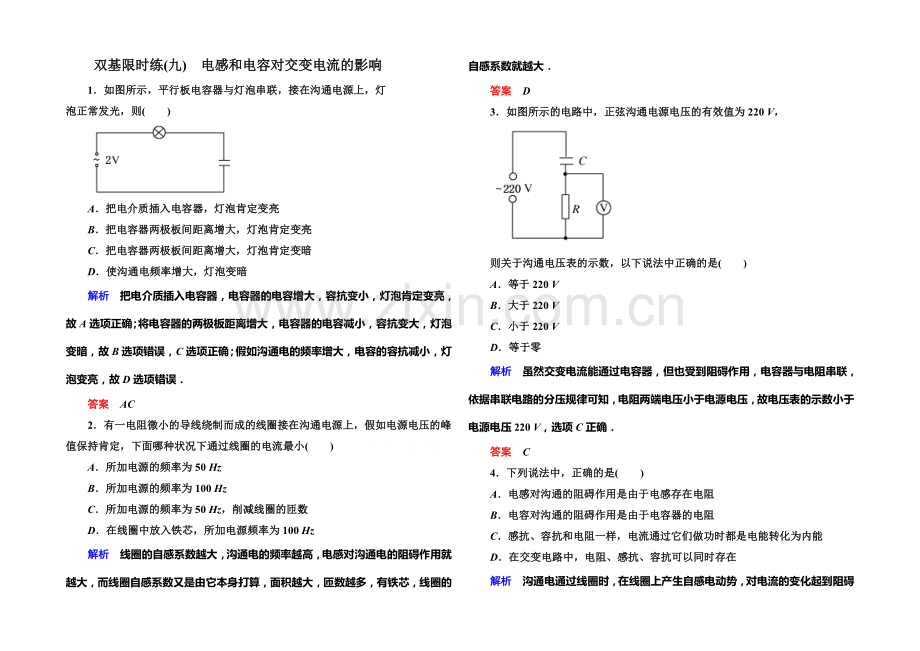

双基限时练(九) 电感和电容对交变电流的影响
1．如图所示，平行板电容器与灯泡串联，接在沟通电源上，灯
泡正常发光，则( )
A．把电介质插入电容器，灯泡肯定变亮
B．把电容器两极板间距离增大，灯泡肯定变亮
C．把电容器两极板间距离增大，灯泡肯定变暗
D．使沟通电频率增大，灯泡变暗
解析 把电介质插入电容器，电容器的电容增大，容抗变小，灯泡肯定变亮，故A选项正确；将电容器的两极板距离增大，电容器的电容减小，容抗变大，灯泡变暗，故B选项错误，C选项正确；假如沟通电的频率增大，电容的容抗减小，灯泡变亮，故D选项错误．
答案 AC
2．有一电阻微小的导线绕制而成的线圈接在沟通电源上，假如电源电压的峰值保持肯定，下面哪种状况下通过线圈的电流最小( )
A．所加电源的频率为50 Hz
B．所加电源的频率为100 Hz
C．所加电源的频率为50 Hz，削减线圈的匝数
D．在线圈中放入铁芯，所加电源频率为100 Hz
解析 线圈的自感系数越大，沟通电的频率越高，电感对沟通电的阻碍作用就越大，而线圈自感系数又是由它本身打算，面积越大，匝数越多，有铁芯，线圈的自感系数就越大．
答案 D
3．如图所示的电路中，正弦沟通电源电压的有效值为220 V，
则关于沟通电压表的示数，以下说法中正确的是( )
A．等于220 V
B．大于220 V
C．小于220 V
D．等于零
解析 虽然交变电流能通过电容器，但也受到阻碍作用，电容器与电阻串联，依据串联电路的分压规律可知，电阻两端电压小于电源电压，故电压表的示数小于电源电压220 V，选项C正确．
答案 C
4．下列说法中，正确的是( )
A．电感对沟通的阻碍作用是由于电感存在电阻
B．电容对沟通的阻碍作用是由于电容器的电阻
C．感抗、容抗和电阻一样，电流通过它们做功时都是电能转化为内能
D．在交变电路中，电阻、感抗、容抗可以同时存在
解析 沟通电通过线圈时，在线圈上产生自感电动势，对电流的变化起到阻碍作用，A选项错误．沟通电通过电容器时，电容器两极间的电压与电源电压相反，阻碍了电流的流淌，B选项错误．电流通过它们做功时，只在电阻上产生热，但在线圈上产生磁场能，在电容器上产生电场能，C选项错误，故D选项正确．
答案 D

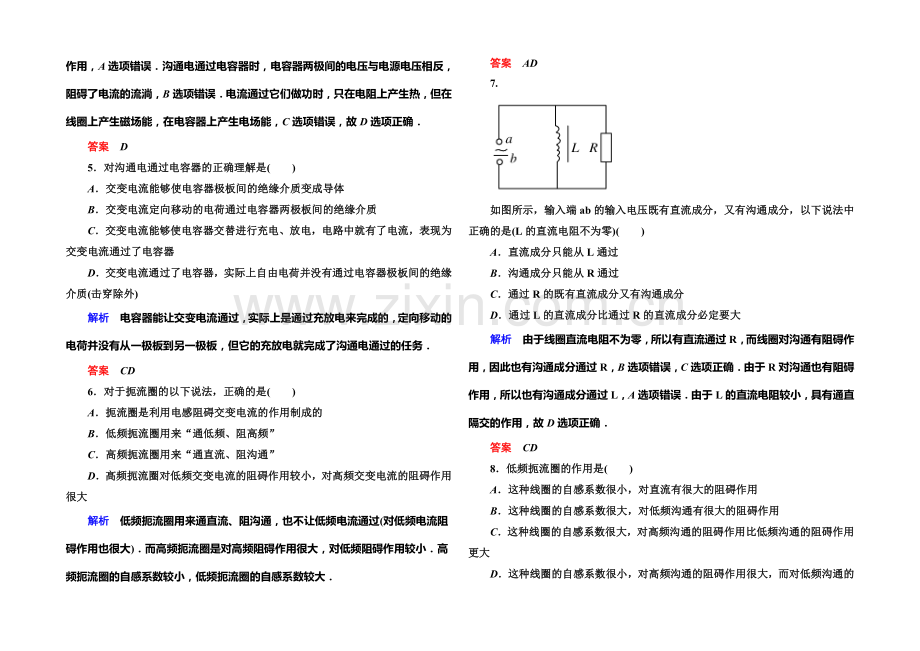

5．对沟通电通过电容器的正确理解是( )
A．交变电流能够使电容器极板间的绝缘介质变成导体
B．交变电流定向移动的电荷通过电容器两极板间的绝缘介质
C．交变电流能够使电容器交替进行充电、放电，电路中就有了电流，表现为交变电流通过了电容器
D．交变电流通过了电容器，实际上自由电荷并没有通过电容器极板间的绝缘介质(击穿除外)
解析 电容器能让交变电流通过，实际上是通过充放电来完成的，定向移动的电荷并没有从一极板到另一极板，但它的充放电就完成了沟通电通过的任务．
答案 CD
6．对于扼流圈的以下说法，正确的是( )
A．扼流圈是利用电感阻碍交变电流的作用制成的
B．低频扼流圈用来“通低频、阻高频”
C．高频扼流圈用来“通直流、阻沟通”
D．高频扼流圈对低频交变电流的阻碍作用较小，对高频交变电流的阻碍作用很大
解析 低频扼流圈用来通直流、阻沟通，也不让低频电流通过(对低频电流阻碍作用也很大)．而高频扼流圈是对高频阻碍作用很大，对低频阻碍作用较小．高频扼流圈的自感系数较小，低频扼流圈的自感系数较大．
答案 AD
7.
如图所示，输入端ab的输入电压既有直流成分，又有沟通成分，以下说法中正确的是(L的直流电阻不为零)( )
A．直流成分只能从L通过
B．沟通成分只能从R通过
C．通过R的既有直流成分又有沟通成分
D．通过L的直流成分比通过R的直流成分必定要大
解析 由于线圈直流电阻不为零，所以有直流通过R，而线圈对沟通有阻碍作用，因此也有沟通成分通过R，B选项错误，C选项正确．由于R对沟通也有阻碍作用，所以也有沟通成分通过L，A选项错误．由于L的直流电阻较小，具有通直隔交的作用，故D选项正确．
答案 CD
8．低频扼流圈的作用是( )
A．这种线圈的自感系数很小，对直流有很大的阻碍作用
B．这种线圈的自感系数很大，对低频沟通有很大的阻碍作用
C．这种线圈的自感系数很大，对高频沟通的阻碍作用比低频沟通的阻碍作用更大
D．这种线圈的自感系数很小，对高频沟通的阻碍作用很大，而对低频沟通的阻碍作用很小
解析 线圈的感抗与频率和自感系数成正比，低频扼流圈是要求对低频有很大的感抗，因此线圈自感系数必需很大，所以A、D选项错误，B选项正确．对低频阻碍作用大，对高频阻碍作用更大，C选项正确．
答案 BC
9．在收音机线路中，经天线接收到的电信号既有高频成分又有低频成分，经放大后送给下一级，需要把低频成分和高频成分分开，只让低频成分输入给下一级，我们接受了如图所示的装置电路，其中代号a，b应选择的元件是( )
A．a是电容较大的电容器，b是低频扼流线圈
B．a是电容较大的电容器，b是高频扼流线圈
C．a是电容较小的电容器，b是高频扼流线圈
D．a是电容较小的电容器，b是低频扼流线圈
解析 电容器具有通高频，阻低频作用，这样的电容器电容较小，故a处是电容较小的电容器，电感线圈在该电路中要求做到“通低频、阻高频”，所以b处应接一个高频扼流线圈，故选项C正确．
答案 C
10．如图所示，线圈L的自感系数和电容器的电容C都很小(如L＝100 μH，C＝100 pF)，此电路的主要作用是( )
A．阻直流，通沟通，输出沟通电
B．阻沟通，通直流，输出直流电
C．阻低频，通高频，输出高频沟通电
D．阻高频，通低频，输出低频沟通电和直流电
解析 因线圈L的自感系数很小，所以对低频成分的阻碍作用很小，这样直流和低频成分能顺当通过线圈，电容器C为一旁路电容，因其电容很小，对高频成分的阻碍作用很小，这样部分通过线圈的高频成分又经电容器C形成回路，最终输出的应为低频沟通电和直流电，所以选项D正确．
答案 D
11．如图所示，两个同学利用图示装置做试验，第一位同学使ab在导轨上匀速运动，其次位同学使ab在导轨上做变速运动，但两位同学对ab杆做的功一样多．第一位同学的方法小灯泡消耗的电能为W1，其次位同学的方法小灯泡消耗的电能为W2，它们相比较( )
A．W1＝W2 B．W1>W2
C．W1<W2 D．不能比较
解析 ab棒匀速运动时，产生的感应电动势是恒定的，感应电流也是恒定的，因此在线圈上不会产生感抗，所以通过小灯泡的电流大，消耗的电能多；当ab变速运动时，产生的感应电动势是变化的，感应电流也是变化的，在线圈上产生感抗，使通过小灯泡的电流减小，因此消耗的电能少，故选项B正确．
答案 B
12．如图所示，A、B、C为三个相同的灯泡，a、b、c为与之串联的三个元件，E1为直流电源，E2为沟通电源．当开关S接“1”时，A、B两灯均正常发光，C灯不亮；当开关S接“2”时，A灯仍正常发光，B灯变暗，C灯正常发光．由此可知，a元件应是__________；b元件应是__________；c元件应是__________．
解析 由题意知，接“1”时，直流电不通过c，故c为电容器；接“2”时通沟通电，B灯变暗是由于感抗所致，故b应为电感器，则a为电阻．
答案 电阻 电感器 电容器
13．如图所示是一个推断AB之间电源性质的仪器．若接通电源后只有绿灯亮，则AB之间是什么电源？若只有红灯亮或黄灯亮，AB之间又是什么电源？
解析 由于电容具有隔直流的特性，故绿灯亮时AB之间必定是沟通电源，此时红灯和黄灯不亮，是由于线圈L具有阻沟通的作用；当AB之间接入直流电源时，绿灯不亮，显而易见，此时红灯亮还是黄灯亮，则必需考虑二极管的单向导电性，当AB间接直流电源，若A端为正极时，红灯亮；若B端为正极时，黄灯亮．
答案 见解析
