课时提升作业(五十五)
一、选择题
1.下列框图是结构图的是( )

2.进入互联网时代，经常发送电子邮件.一般而言，发送电子邮件要分成以下几个步骤：(a)打开电子邮箱；(b)输入发送地址；(c)输入主题；(d)输入信件内容；(e)点击“写邮件”；(f)点击“发送邮件”.正确的步骤是( )
(A)a→b→c→d→e→f
(B)a→c→d→f→e→b
(C)a→e→b→c→d→f
(D)b→a→c→d→f→e

3.（2021·威海模拟）阅读如图所示的学问结构图.

“求简洁函数的导数”的“上位”要素有( )
(A)1个 (B)2个 (C)3个 (D)4个
4.(2021·梅州模拟)某自动化仪表公司组织结构如表，其中选购部的直接领导是( )

(A)副总经理(甲) (B)副总经理(乙) (C)总经理 (D)董事会

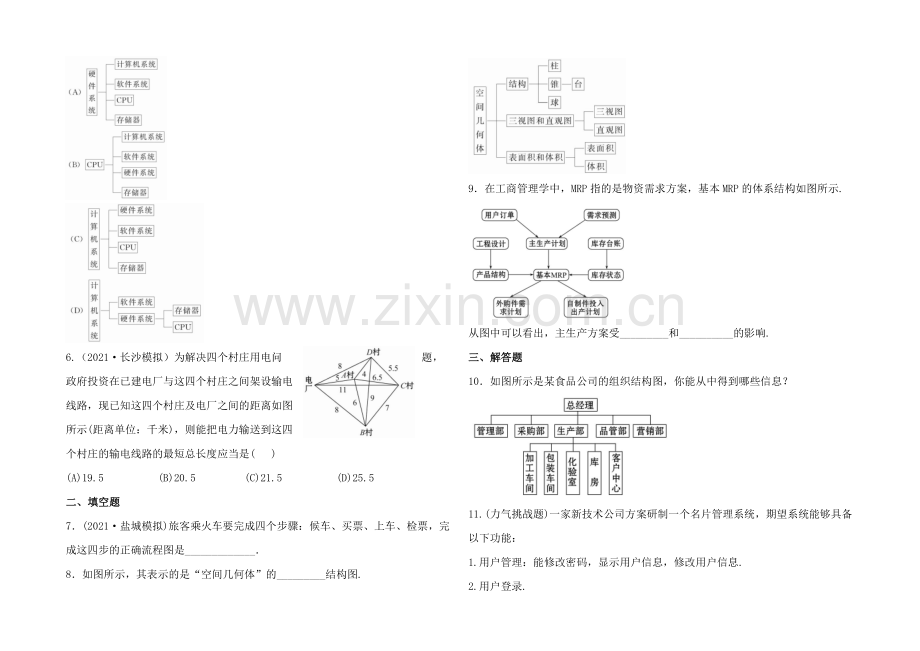

5.计算机系统、存储器、硬件系统、软件系统、CPU的结构图为( )

6.（2021·长沙模拟）为解决四个村庄用电问题，
政府投资在已建电厂与这四个村庄之间架设输电
线路，现已知这四个村庄及电厂之间的距离如图
所示(距离单位：千米)，则能把电力输送到这四
个村庄的输电线路的最短总长度应当是( )
(A)19.5 (B)20.5 (C)21.5 (D)25.5
二、填空题
7．(2021·盐城模拟)旅客乘火车要完成四个步骤：候车、买票、上车、检票，完成这四步的正确流程图是_____________．
8．如图所示，其表示的是“空间几何体”的_________结构图.

9．在工商管理学中，MRP指的是物资需求方案，基本MRP的体系结构如图所示.

从图中可以看出，主生产方案受_________和__________的影响.
三、解答题
10．如图所示是某食品公司的组织结构图，你能从中得到哪些信息？

11.(力气挑战题)一家新技术公司方案研制一个名片管理系统，期望系统能够具备以下功能：
1.用户管理：能修改密码，显示用户信息，修改用户信息.
2.用户登录.
3.名片管理：能够对名片进行删除、添加、修改、查询.
4.出错信息处理.
依据这些要求画出该系统的结构图.
12．（力气挑战题）我们生活中用的纸杯从原材料(纸张)到商品(纸杯)主要经过四道工序：淋膜、印刷、模切、成型．首先用淋膜机给原纸淋膜PE(聚乙烯)，然后用分切机把已经淋膜好的纸分成矩形纸张(印刷后做纸杯壁用)和卷筒纸(做纸杯底用)，再将矩形纸印刷并切成扇形杯片，最终粘合成型．请用流程图表示纸杯的加工过程．

答案解析
1.【解析】选C.C为组织结构图，A，B，D均为流程图.
2.【解析】选C.打开电子邮箱后，先点击“写邮件”，然后再输入.
3.【解析】选C.“求简洁函数的导数”的“上位”要素有“基本求导公式”“函数四则运算求导法则”“复合函数求导法则”3个.
4.【解析】选B.由组织结构图可知，选购部由副总经理(乙)直接领导.
5.【解析】选D.硬件系统包括存储器与CPU.
6.【解析】选B.要使电厂与四个村庄相连，则需四条线路；留意到最短的四条线路能使电厂与四个村庄相连，所以5＋4＋5.5＋6＝20.5.
7．【解析】依据实际状况，这四步完成挨次应是：
答案：
8．【解析】由结构图的特征知该结构图为空间几何体的学问结构图.
答案：学问
9．【思路点拨】分析结构图的规律关系即可求解.
【解析】由结构图可知，主生产方案受用户订单与需求猜想的影响.
答案：用户订单 需求猜想
10．【解析】由组织结构图可知：
总经理位居最高领导位置，直接领导管理部、选购部、生产部、品管部、营销部五个部门，其中生产部下设加工车间、包装车间、化验室、库房、客户中心.
11.【思路点拨】依据题中所给出的信息，按基本要素间的从属关系画出结构图.
【解析】

12．【思路点拨】依据先后挨次画图即可.
【解析】流程图如下

【方法技巧】流程图的画图原则
(1)从需要管理的任务的总进度着眼，进行合理的工作或工序的划分.
(2)明确各工作或工序之间的关系，即连接关系、公正关系、交叉关系.
①连接关系，各工作或各工序之间的先后挨次.
②公正关系，各工作或各工序之间可以独立进行，依据实际状况，可以支配它们同时进行.
③交叉关系，一次工作或工序进行时，另外一些工作或工序可以穿插进行.
(3)依据各工作或各工序所需要的工时进行统筹支配.
(4)开头时流程图可以画得粗疏，然后再对每一框进行逐步细化，特殊留意每一步的先后挨次.
以上各原则是为了优化方案，提高工效进而达到省时、省人力和物力的目的.
【变式备选】某药厂生产某产品的过程如下：
(1)备料、前处理、提取、制粒、压片、包衣、颗粒分装、包装.
(2)提取环节经检验，合格，进入下一工序，否则返回前处理.
(3)包衣、颗粒分装两环节分别经检验合格进入下一工序，否则为废品.画诞生产该产品的工序流程图.
【解析】工序流程图如图所示.

关闭Word文档返回原板块。
