变压器的安全防护距离

精品文档

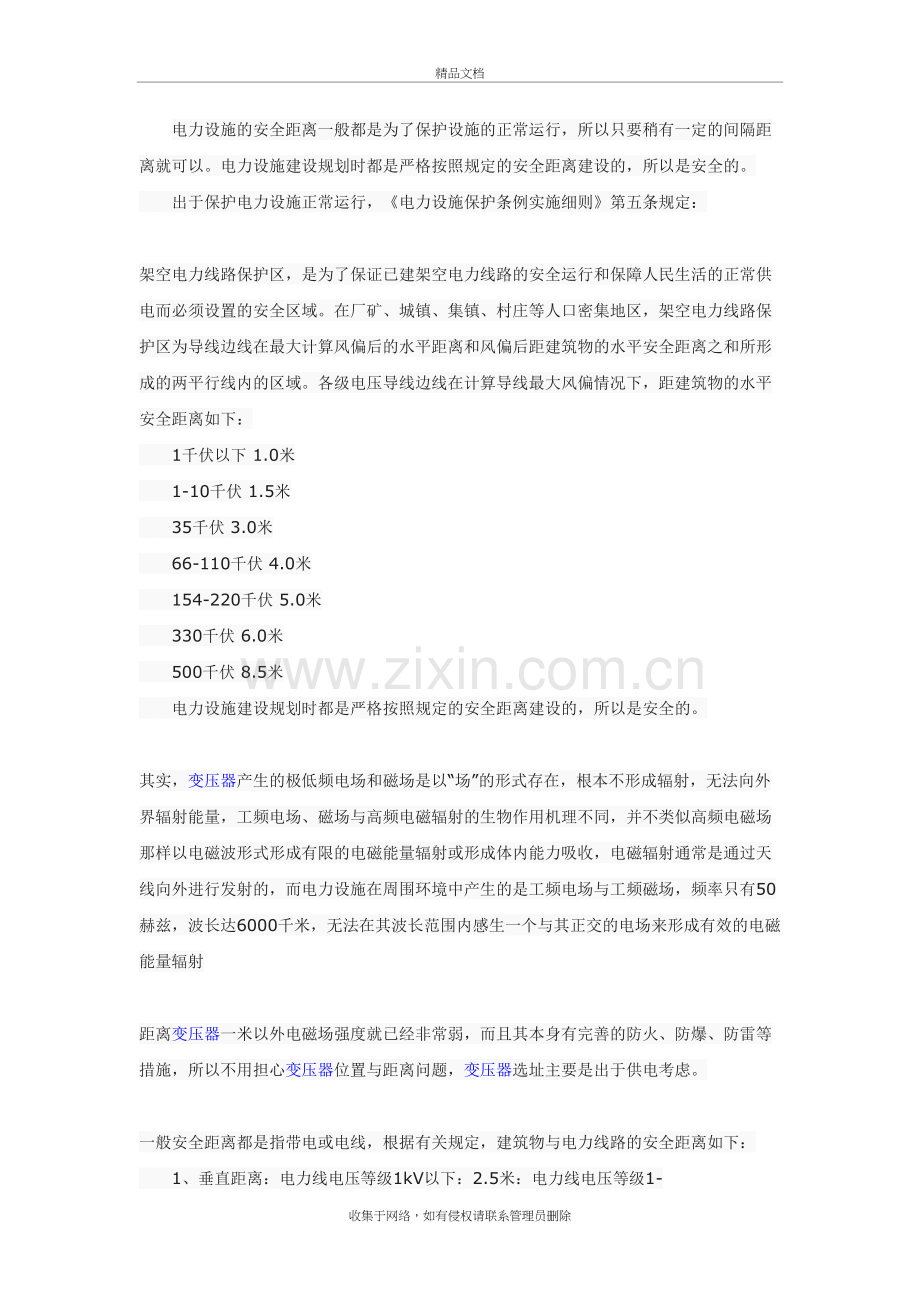

电力设施的安全距离一般都是为了保护设施的正常运行，所以只要稍有一定的间隔距离就可以。电力设施建设规划时都是严格按照规定的安全距离建设的，所以是安全的。
　　出于保护电力设施正常运行，《电力设施保护条例实施细则》第五条规定：
　　架空电力线路保护区，是为了保证已建架空电力线路的安全运行和保障人民生活的正常供电而必须设置的安全区域。在厂矿、城镇、集镇、村庄等人口密集地区，架空电力线路保护区为导线边线在最大计算风偏后的水平距离和风偏后距建筑物的水平安全距离之和所形成的两平行线内的区域。各级电压导线边线在计算导线最大风偏情况下，距建筑物的水平安全距离如下：
　　1千伏以下 1.0米
　　1-10千伏 1.5米
　　35千伏 3.0米
　　66-110千伏 4.0米
　　154-220千伏 5.0米
　　330千伏 6.0米
　　500千伏 8.5米
　　电力设施建设规划时都是严格按照规定的安全距离建设的，所以是安全的。
　　其实，变压器产生的极低频电场和磁场是以“场”的形式存在，根本不形成辐射，无法向外界辐射能量，工频电场、磁场与高频电磁辐射的生物作用机理不同，并不类似高频电磁场那样以电磁波形式形成有限的电磁能量辐射或形成体内能力吸收，电磁辐射通常是通过天线向外进行发射的，而电力设施在周围环境中产生的是工频电场与工频磁场，频率只有50赫兹，波长达6000千米，无法在其波长范围内感生一个与其正交的电场来形成有效的电磁能量辐射
　　距离变压器一米以外电磁场强度就已经非常弱，而且其本身有完善的防火、防爆、防雷等措施，所以不用担心变压器位置与距离问题，变压器选址主要是出于供电考虑。
　　一般安全距离都是指带电或电线，根据有关规定，建筑物与电力线路的安全距离如下：
　　1、垂直距离：电力线电压等级1kV以下：2.5米：电力线电压等级1-10kV：3米：电力线电压等级35kV:4米：电力线电压等级60-110kV:5米：电力线电压等级154-220kV:6米：电力线电压等级330kV:7米
　　2、水平距离:电力线电压等级1kV以下:1米： 电力线电压等级1-10kV:1.5米： 电力线电压等级35kV:3米：电力线电压等级60-110kV:4米： 电力线电压等级154-220kV：5米：电力线电压等级300kV：6米：电力线电压等级500kV:8米。上述规定是最小距离规定，确保不发生放电事故的距离。另外，还应该考虑电磁辐射的安全距离，但是有关电磁辐射的安全距离，目前没有相应的规定。
