硅橡胶讲课讲稿.doc

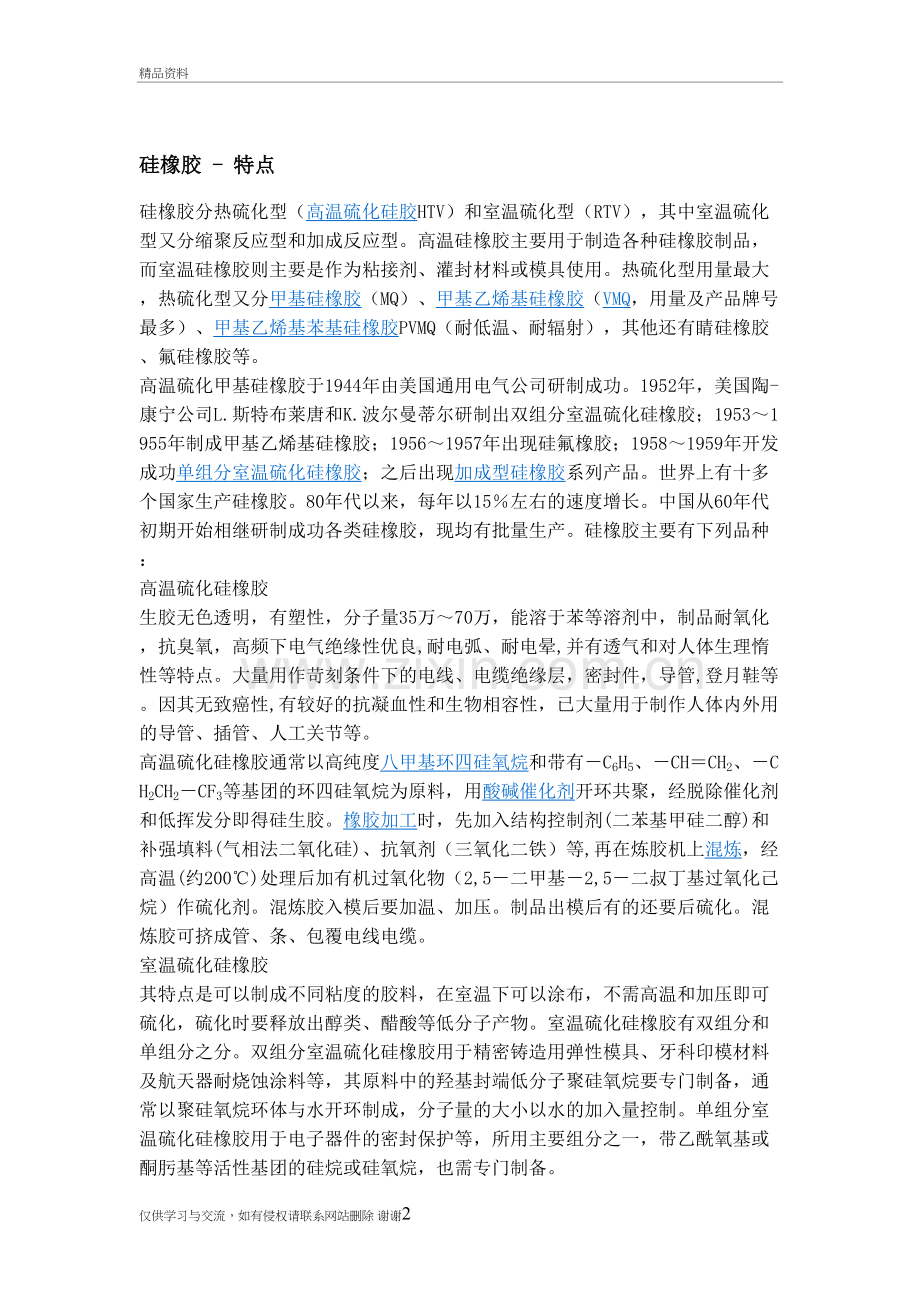

硅橡胶精品资料硅橡胶 - 特点硅橡胶分热硫化型（高温硫化硅胶HTV）和室温硫化型（RTV），其中室温硫化型又分缩聚反应型和加成反应型。高温硅橡胶主要用于制造各种硅橡胶制品，而室温硅橡胶则主要是作为粘接剂、灌封材料或模具使用。热硫化型用量最大，热硫化型又分甲基硅橡胶（MQ）、甲基乙烯基硅橡胶（VMQ，用量及产品牌号最多）、甲基乙烯基苯基硅橡胶PVMQ（耐低温、耐辐射），其他还有睛硅橡胶、氟硅橡胶等。高温硫化甲基硅橡胶于1944年由美国通用电气公司研制成功。1952年，美国陶-康宁公司L.斯特布莱唐和K.波尔曼蒂尔研制出双组分室温硫化硅橡胶；19531955年制成甲基乙烯基硅橡胶；19561957年出现硅氟橡胶；19581959年开发成功单组分室温硫化硅橡胶；之后出现加成型硅橡胶系列产品。世界上有十多个国家生产硅橡胶。80年代以来，每年以15左右的速度增长。中国从60年代初期开始相继研制成功各类硅橡胶，现均有批量生产。硅橡胶主要有下列品种：高温硫化硅橡胶生胶无色透明，有塑性，分子量35万70万，能溶于苯等溶剂中，制品耐氧化，抗臭氧，高频下电气绝缘性优良,耐电弧、耐电晕,并有透气和对人体生理惰性等特点。大量用作苛刻条件下的电线、电缆绝缘层，密封件，导管,登月鞋等。因其无致癌性,有较好的抗凝血性和生物相容性，已大量用于制作人体内外用的导管、插管、人工关节等。高温硫化硅橡胶通常以高纯度八甲基环四硅氧烷和带有C6H5、CHCH2、CH2CH2CF3等基团的环四硅氧烷为原料，用酸碱催化剂开环共聚，经脱除催化剂和低挥发分即得硅生胶。橡胶加工时，先加入结构控制剂(二苯基甲硅二醇)和补强填料(气相法二氧化硅)、抗氧剂（三氧化二铁）等,再在炼胶机上混炼，经高温(约200)处理后加有机过氧化物（2,5二甲基2,5二叔丁基过氧化己烷）作硫化剂。混炼胶入模后要加温、加压。制品出模后有的还要后硫化。混炼胶可挤成管、条、包覆电线电缆。室温硫化硅橡胶其特点是可以制成不同粘度的胶料，在室温下可以涂布，不需高温和加压即可硫化，硫化时要释放出醇类、醋酸等低分子产物。室温硫化硅橡胶有双组分和单组分之分。双组分室温硫化硅橡胶用于精密铸造用弹性模具、牙科印模材料及航天器耐烧蚀涂料等，其原料中的羟基封端低分子聚硅氧烷要专门制备，通常以聚硅氧烷环体与水开环制成，分子量的大小以水的加入量控制。单组分室温硫化硅橡胶用于电子器件的密封保护等，所用主要组分之一，带乙酰氧基或酮肟基等活性基团的硅烷或硅氧烷，也需专门制备。加成型硅橡胶以乙烯基封端的聚硅氧烷和带氢原子聚硅氧烷为基料，以铂化合物为催化剂，多在略高于室温的条件下硫化：呏SiCHCH2HSi呏呏SiCH2CH2Si呏如加入特殊制造的有机硅树脂作为补强剂，可以得到透明且有优良的机械性能的硫化胶。其特点是硫化时不放出低分子产物，可灌注成型深部硫化。主要用于电子器件灌注涂覆，作光导纤维涂料，也是人体内软组织充填、颜面整形的理想材料。硅橡胶 - 硅橡胶主要品种概述硅橡胶主要分为室温硫化硅橡胶，高温硫化硅橡胶。因此，室温硫化硅橡胶按成分、硫化机理和使用工艺不同可分为三大类型，即单组分室温硫化硅橡胶、双组分缩合型室温硫化硅橡胶和双组分加成型室温硫化硅橡胶。这三种系列的室温硫化硅橡胶各有其特点：单组分室温硫化硅橡胶的优点是使用方便，但深部固化速度较困难；双组分室温硫化硅橡胶的优点是固化时不放热，收缩率很小，不膨胀，无内应力，固化可在内部和表面同时进行，可以深部硫化；加成型室温硫化硅橡胶的硫化时间主要决定于温度。硅橡胶按其硫化特性可分为热硫化型硅橡胶和室温硫化型硅橡胶两类。按性能和用途的不同可分为通用型、超耐低温型、超耐高温型、高强力型、耐油型、医用型等等。按所用单体的不同，可分为甲基乙烯基硅橡胶，甲基苯基乙烯基硅橡胶、氟硅，腈硅橡胶等。1、二甲基硅橡胶（简称甲基硅橡胶）：制备高分子量的线型二甲基聚硅氧烷橡胶，必须要有高纯度的原料，为保证原料的纯度，工业上通常是先将经过精镏提纯，含量为99.5%以上的二甲基二氯硅烷在乙醇水介质中，在酸催化下进行水解缩合，并分离出双官能度的硅氧烷四聚体即八甲基环四硅氧烷，然后再使四环体在催化剂作用下，形成高分子线型二甲基聚硅氧烷。二甲基硅橡胶生胶为无色透明的弹性体，通常用活性较高的有机过氧化物进行硫化。硫化胶可在-60+250范围内使用，二甲基硅橡胶的硫化活性低，高温压缩永久变形大，不宜于制厚制品，厚制品硫化比较困难，内层亦易起泡。由于含少量乙烯基的甲基乙烯基硅橡胶性能较之为优，故二甲基硅橡胶已逐渐被甲基乙烯基硅橡胶所取代。现今生产和应用的其它类型的硅橡胶，它们除含有二甲基硅氧烷结构单元外，还含有或多或少的其它双官能硅氧烷的结构单元，但其制备方法与二甲基硅橡胶的制法没有本质的区别，其制备方法一般为在有利于环体形成的条件下，使所需的某种双官能度的硅单体进行水解缩合，然后按其所需比例加入八甲基环四硅氧烷，再在催化剂作用下共同反应而制得。2、甲基乙烯基硅橡胶（简称乙烯基硅橡胶）：图片由中国双利提供此种橡胶由于含有少量的乙烯基侧链，故比甲基硅橡胶容易硫化，使之有更多种类的过氧化物可供硫化使用，并可大大减少过氧化物的用量。采用含少量乙烯基的硅橡胶与二甲基硅橡胶相较，可使抗压缩永久变形性能获得显著的改进，低的压缩变形反映了它作为密封件在高温下具有较佳的支撑性，这乃是O型圈和垫圈等所必须具备的要求之一。甲基乙烯基硅橡胶工艺性能较好，操作方便，可制成厚制品且压出、压延半成品表面光滑，是目前较常用的一种硅橡胶。3、甲基苯基乙烯基硅橡胶（简称苯基硅橡胶）：此种橡胶是在乙烯基硅橡胶的分子链中，引入二苯基硅氧链节或甲基苯基硅氧链节而得。根据硅橡胶中苯基含量（苯基：硅原子）的不同，可将其分为低苯基、中苯基及高苯基硅橡胶。当橡胶发生结晶或接近于玻璃化转变点或者这两种情况重叠，均会导致橡胶呈现僵硬状态。引入适量的大体积的基团使聚合物链的规整性受到破坏，则可降低聚合物的结晶温度，同时由于大体积基团的引入改变了聚合物分子间的作用力，故也可以改变玻璃化温度。低苯基硅橡胶（C6H5/Si=611%）即由于上述原因具有优良的耐低温性能，且与所用苯基单体类型无关。硫化胶的脆性温度为-120，是现今低温性能最好的橡胶。低苯基硅橡胶兼有乙烯基硅橡胶的优点，而且成本也不很高，因此有取代乙烯基硅橡胶的趋势。在大大提高苯基含量时则会使分子链的刚性增大，从而导致耐寒性和弹性的降低，但耐烧蚀和耐辐射性能将有所提高，苯基含量达C6H5/Si=2034%为中苯基硅橡胶具有耐烧蚀的特点，高苯基硅橡胶（C6H5/Si=3550%）则具有优异的耐辐射性能。4、氟硅、腈硅橡胶氟硅橡胶是侧链引入氟代烷基的一类硅橡胶。常用的氟硅橡胶为含有甲基、三氟丙基和乙烯基的氟硅橡胶。氟硅胶具有良好的耐热性及优良的耐油、耐溶剂性能，如对脂肪烃、芳香烃、氯代烃、石油基的各种燃料油、润滑油、液压油以及某些合成油在常温和高温下的稳定性均较好，这些是单纯的硅橡胶所不及的。氟硅橡胶具有较好的低温性能，对于单纯的氟橡胶而言，是一种很大的改进。含三氟丙基的氟硅橡胶保持弹性的温度范围一般为-50+200，耐高低温性能较乙烯基硅橡胶差，且在加热到300以上时将会产生有毒气体。在电绝缘性能方面较乙烯基硅橡胶差得多。在氟硅橡胶的胶料中加入适量的低粘度羟基氟硅油，胶料热处理，再加入少量乙烯基硅橡胶，可使工艺性能显著改善，有利于解决胶料粘辊和存放结构化严重等问题，能延长胶料的有效使用期。在上述氟硅橡胶中引入甲基苯基硅氧链节时，会有助于耐低温性能的改善，且加工性能良好。腈硅橡胶是侧链引入腈烷基（一般为腈乙基或腈丙基）的一类硅橡胶。极性腈基的引入改善了硅橡胶的耐油、耐用溶剂性能，但其耐热性、电绝缘性及加工性则有所降低。腈烷基的类型和含量对腈硅橡胶的性能有较大的影响，如含7.5%克分子腈丙基的硅橡胶，其耐寒性能与低苯基硅橡胶相似，耐油性能较低苯基硅橡胶为好，当腈丙基含量增至3350%克分子时，则耐寒性显著降低，耐油性能提高，耐热为200。如用腈乙基代替腈丙基时则能使腈硅橡胶的耐热性进一步提高。5、苯撑和苯醚撑硅橡胶1.苯撑硅橡胶是在聚硅氧烷主链上引入苯撑基的一类硅橡胶。由于苯撑基的引入，因而使硅橡胶的耐辐射性能大大提高，同时因芳环的存在使分子链的刚性增大，柔顺性降低，玻璃化温度提高，耐寒性能下降，而抗张强度则有所增高。苯撑硅橡胶具有优良的耐高温、抗辐射性能，耐高温可达250300，且有良好的介电性能和防潮防霉耐水蒸气等特性。在苯撑硅橡胶的生胶组成中，当苯撑含量为60%、苯基含量30%、甲基含量10%（乙烯基含量0.6%）时是适宜的，在这种情况下，硫化胶具有良好的综合性能。苯撑硅橡胶的缺点是低温性能不佳，脆性温度为-25，影响了它在某些方面的应用，苯醚撑硅橡胶的低温性能则远2.较苯撑硅橡胶为好，脆性温度为-6470。苯醚撑硅橡胶是分子主链引入苯醚撑和苯撑基团的聚硅氧烷。苯醚撑硅橡胶具有良好的力学性能，一般抗张强度可达150180公斤/平方厘米（即14.717.7Mpa远高于乙烯基硅橡胶强度，同时具有优良的耐辐射性能并优于苯撑硅橡胶。它可耐长时间250热空气老化，老化后仍具有较高的强度。苯醚撑硅橡胶的低温性能虽然比乙烯基硅橡胶差，但却远优于苯撑硅橡胶。其介电性能与乙烯基硅橡胶接近，但苯醚撑硅橡胶的耐油差，既不耐非极性的石油基油，也不耐极性的合成油（如4109双酯类合成润滑油、磷酸酯液压油的性能。总之，苯醚撑硅橡胶与乙烯基硅橡胶相较具有较高的强度和抗辐射性能，相似的耐高温性能和介电性能，较差的低温性能、耐油性能和弹性。苯醚撑硅橡胶具有良好的加工工艺性能可用于制造特殊要求的模型制品和压出制品。6、室温硫化硅橡胶室温硫化型硅橡胶（简称RTV）是指不需加热在室温下即可硫化的一类硅橡胶。室温硫化硅橡胶是一种端基含有羟基（或乙酰氧基）的硅橡胶，分子量较低，通常为粘稠状的流体。这类橡胶中加入适量补强填充剂、硫化剂和催化剂（或受空气中的水分作用）后即可在室温下硫化而成弹性体。硫化完全之后在耐热性、耐寒性、介电性能等方面都很好，唯其机械强度较低些，可用于浇铸和涂敷胶料。室温硫化硅橡胶可分为单组份型和双组份型两种。双组份型室温硫化硅橡胶是由含端羟基的硅橡胶和补强填充剂、硫化剂等配合而成，使用时再添加催化剂。常用的硫化剂为有机锡盐，如二月桂酸二丁基锡，用量一般为0.55份或采用辛酸亚锡，它比二月桂酸二丁基锡的催化能力强。硫化时即在催化剂的作用下，使含端羟基的硅橡胶与硫化剂之间发生脱醇缩合反应而形成交联结构。改变硫化剂和催化剂的用量，即可调节硫化速度，一般用量大时，硫化速度快，反之则慢。在硫化过程中，生成的醇类物质逐渐从硫化胶中扩散逸出。单组份型室温硫化硅橡胶，是由端基含有乙酰氧基的硅橡胶与补强填充剂以及其它助剂配合而成，使用时不需添加催化剂，从密封包装中取出后与空气中的水分作用即可硫化成为弹性体。此种硅橡胶对金属、玻璃和塑料等都有很好的粘合力，其缺点是硫化过程中伴有醋酸生成，虽能从硫化胶中扩散逸出，但对接触物体，特别是对金属有腐蚀作用。单组份型作用方便，特别适用于密封、嵌缝等用途。7、液体硅橡胶根据分子结构中所含官能团（即交联点）位置，常把带有官能团的液体橡胶分成两大类：一类是官能团处于分子结构两端的称之为遥爪型液体橡胶；另一类是活性官能团在主链中呈无规分布，即所谓在分子结构内带官能团者，称为非遥爪型液体橡胶。当然，也有既带中间官能团又带有端基官团的，目前重点是对遥爪型液体橡胶进行研究。对于液体橡胶，应根据其所含的活性官能基来选择带有适当官能团的链增长剂或交联剂。液体硅橡胶可用于涂敷、浸渍及灌注。例如粘度为0.0750帕秒/25的羟基封端聚二甲基硅氧烷，用甲基乙烯基双吡咯烷酮硅烷为链增长剂，用有机过氧化物，如过氧化二苯甲酰、25二甲基地5二叔丁基过氧己烷为硫化剂，此种胶料流动性好、粘度低，在其硫化过程中同时发生链子增长反应，故可获得高分子量的弹性体，具有良好的物理机械性能。链增长剂甲基乙烯基双吡咯烷酮硅烷，可由吡咯烷酮与甲基乙烯基二氯硅烷在三乙胺存在下反应而得，产物容易水解，故需存放在干燥密闭的容器中，这种化合物的吡咯烷酮基在室温下可与聚二甲基硅氧烷内的端羟基缓慢反应，其反应速度随温度升高而加快。从理论上讲，此反应可连续进行，直至获得无限大的分子量。甲基乙烯基吡咯烷酮硅烷中的乙烯基还可作为硫化反应的活化点，能促使聚二甲基硅氧烷交联，生成高分子量的弹性体。由于吡咯烷酮基与羟基在室温下反应十分缓慢，故加入各组分经混合后的胶料具有较长的适用期，在1小时内胶料的粘度基本不变，但仍保持良好的流动性，可注入微小的孔隙中。混合后的胶料在150下加热10分钟即可硫化成弹性体。硅橡胶 - 性质介绍耐热性硅橡胶在空气中的耐热性比有机橡胶好得多，在150下其物理机械性能基本不变，可半永久性使用，在200下可连续使用10000h以上；380下可段时间使用。因而硅橡胶广泛用作高温场合中使用的橡胶部件。硅橡胶在高温下空气中（有氧气）氧化时，由于甲基被氧化继而引起胶联，使制品逐渐变硬，乃至发生开裂。而在密闭体系中受热时，主要发生解聚反应，使制品变软，以至丧失机械强度。硅橡胶的耐热性既与生胶的种类、乙烯基含量（交联密度）、耐热添加剂、填料的种类及用量等有关，还与混炼胶的pH值及含水量等有关。因而对生胶聚合催化剂的选择，反应后残余催化剂的中和，白炭黑等填料及结构控制剂的选择都十分注意。耐热品级的硅橡胶，在高温（250）条件下，硬度增加缓慢，拉伸强度及断裂伸长率等下降也缓慢。耐寒性由于硅生胶分子结构呈非结晶性，故温度对其性能影响较小，且具有良好的耐寒性。一般有机橡胶的脆化温度为-20至-30，而通用硅橡胶的脆化温度为-60至-70。当生胶中引入7.5（mol）%苯基时，硅橡胶的脆化温度可降至-115，在-90下保持弹性并可使用。耐候性硅橡胶主链中无不饱和键，加之Si-O-Si键对氧、臭氧及紫外线等十分稳定，因而无需任何添加剂，即具有优良的耐候性。在臭氧中发生电晕放电时，有机橡胶很快老化，因而对硅橡胶则影响不严重。长时间暴露在紫外线及风雨中，其物理机械性能变化不大，经户外曝晒试验数十年，未发现裂纹或降解发黏等老化现象。耐水蒸气性硅橡胶耐低压水蒸气（低于130）的性能相当好，它在温水及沸水中长时间浸泡，体积增加小于1%，而且很少影响其机械性能及电气特性。但超过140的水蒸气即易导致Si-O-Si主链断裂，使硅橡胶的物理机械性能迅速降低。硅橡胶的耐水蒸气性能与其所用填料的种类与用量、交联密度以及硫化剂的种类等有关。1硅橡胶 - 参考书目W.诺尔著，中国科学院兰州化学物理研究所三室译：硅珙化学与工艺学，科学出版社，北京，1978。(W.Noll,ChemistryandTechnologyofSilicones, Academic Press, New York,1968.)硅橡胶 - 配图丹斯特国际公司出口部经理：付小姐手机：[phone]Product Catalog 产品目录Impression硅橡胶印模材料系列Impression Materials A级临床硅橡胶印模材料Putty：初次硅橡胶印模材Light Body 二次硅橡胶印模材Bite Registration：咬合记录硅橡胶Monophase：一步法硅橡胶印模材料Laboratory Reproduction Materials 技工室硅橡胶印模材料Laboratory Putty 技工室硅橡胶初膜Laboratory duplication material 技工室复膜硅橡胶Impression material accessary 硅橡胶印模附件ImpressiondispenserGun:硅橡胶注射枪HP Mixing Tips 硅橡胶混合头Yellow Intra-Oral Tips 黄色口内头Clear Intra-Oral Tips 透明色口内头Gingival Retraction Cord: 排龈线Sterilization Products 医用消毒纸袋Sterilization Pouches with Built-in Internal Indicator 自封式消毒纸袋（指示型）Sterilizationtubing卷装消毒纸袋Face Masks & Shields 防护面罩系列Pleated Ear-Loop Mask医用无纺布口罩（绑带式/挂耳式）(Anti-Fog) Pleated Ear Loop & Tie-On Mask 防雾防溅面罩Gloves 医用手套系列powderedLatex Exam Gloves 乳胶检查手套有粉盒装 SPowdered Latex Exam Gloves 乳胶检查手套有粉盒装 MPowdered Latex Exam Gloves 乳胶检查手套有粉盒装 LPowdered Latex Exam Gloves 乳胶检查手套有粉盒装 XLPowder-Free Latex Exam Gloves乳胶检查手套无粉盒装 SPowder-Free Latex Exam Gloves乳胶检查手套无粉盒装 MPowder-Free Latex Exam Gloves乳胶检查手套无粉盒装 LPowder-Free Latex Exam Gloves乳胶检查手套无粉盒装 XLBarrier Products 医用保护膜系列syringeSleeves注射器罩HandpieceBarrier Sleeves 手机罩Low Speed Barrier Sleeves 低速手机罩High Speed Barrier Sleeves 高速手机罩Curing Light Sleeves 灯罩Instrument Tray Sleeves 托盘罩Instrument Tray Sleeves 托盘罩headrestCover 头枕罩Headrest Cover 头枕罩1/2 Chair Sleeves 半椅罩Full Chair Sleeves 全椅罩Full Chair Sleeves 全椅罩X-RAY SLEEVES X光片罩Barrier Film 保护膜Evacuation Products 吸唾产品系列Standard Saliva Ejectors 弱吸管Vented/non vented Oral Evacuator scut 强吸管Vented(slotted) Oral Evacuators 手术弯管Autoclavable Surgical Aspirators 可高温消毒手术弯管Medical Disposables 一次性医用耗材Patient Towels 牙科围巾Head rest cover牙椅头套Cotton Tipped Applicators 药棉签Adult Tongue Depressors 压舌板Cotton Rolls 医用棉卷Non-Woven Sponges 医用无纺布片Headrest Covers 一次性医生帽Patient Bib clip围巾夹Disposable Impression Trays 一次性印模托盘Disposable Impression Trays ABS牙托（全托）Disposable Impression Trays ABS牙托（半托）Minibrush牙科小毛刷Minibrush S 牙科小毛刷 小号Minibrush M 牙科小毛刷 中号Minibrush L 牙科小毛刷 大号ImpressionImpression MaterialsPutty：Light Body Bite Registration：Laboratory Reproduction MaterialsLaboratory PuttyLaboratory duplication materialImpression material accessaryImpression Dispenser Gun:HP Mixing Tips Yellow Intra-Oral TipsClear Intra-Oral TipsGingival Retraction Cord:Sterilization ProductsSterilization Pouches with Built-in Internal IndicatorSterilization TubingFace Masks & ShieldsPleated Ear-Loop Mask(Anti-Fog) Pleated Ear Loop & Tie-On MaskGlovesPowdered Latex Exam GlovesSPowdered Latex Exam Gloves Powdered Latex Exam GlovesLPowdered Latex Exam Gloves Powder-Free Latex Exam GlovesSPowder-Free Latex Exam Gloves MPowder-Free Latex Exam Gloves LPowder-Free Latex Exam GlovesXLBarrier Products Syringe SleevesHandpieceBarrier SleevesLow Speed Barrier SleevesHigh Speed Barrier SleevesCuring Light SleevesInstrument Tray SleevesInstrument Tray SleevesHeadrest CoverHeadrest CoverChair Sleeves Full Chair SleevesFull Chair SleevesX-RAY SLEEVESBarrier FilmEvacuation ProductsStandard Saliva EjectorsVented/non vented Oral Evacuator scutVented(slotted) Oral EvacuatorsAutoclavable Surgical AspiratorsMedical DisposablesPatient TowelsHead rest coverCotton Tipped ApplicatorsAdult Tongue DepressorsCotton RollsNon-Woven SpongesHeadrest CoversPatient Bib clipDisposable Impression TraysDisposable Impression Trays ABSDisposable Impression Trays ABSMinibrush SMinibrush MMinibrush L邮箱：mydentMSN:fuxiaoytf2008SKYPE:amyfuxiaoyun硅橡胶 - 硅橡胶的发展近年来，硅橡胶产业取得了令人瞩目的成绩。随着消费量的跨越式增长，硅橡胶产业已经开始由高性能特种橡胶转变为大宗合成橡胶，成为用量最大的橡胶品种之一。据悉，从橡胶消费的胶种情况看，天然橡胶占41.8%，丁苯橡胶和顺丁橡胶合计占28.4%，而硅橡胶通常仅用于建筑密封胶、导电按键等少数非轮胎领域，仅占橡胶消费总量的6.4%。因此，随着硅橡胶在部分非轮胎的细分领域取代其它胶种，其消费量必将成倍增长，市场空间会进一步打开。对此，业内人士也认同以上观点。据预计，到2015年，硅橡胶将占国内橡胶消费总量的10%15%，即硅橡胶消费量有望达到100万150万吨，而到2020年，硅橡胶占橡胶消费总量的比例有望达到20%33%，即硅橡胶消费量有望达到300万500万吨。换而言之，硅橡胶产业的发展潜力和远期发展都非常诱人，其高速发展也必将对上下游产业产生极为深远的影响。事实上，硅橡胶产业的上下游产业联动效应已开始逐步显现。有专家指出，硅橡胶产业发展的最大亮点是可以大幅提高橡胶的国内自给率。据统计，如果到2020年硅橡胶占我国橡胶消费量的比例由目前的6.5%提高到33%，那么我国橡胶的整体国内自给率可由目前的大约50%提高到80%以上，从而大大缓解橡胶供应紧张状况，降低橡胶加工行业的生产成本。由此可见，硅橡胶产业的发展不仅仅是单个产业的单一发展，而是牵涉到多个行业的共同发展，对于增强橡胶加工行业的盈利能力和提高橡胶制品的质量水平都具有深远的意义。硅橡胶在电子电器与汽车机械行业的应用一、电子电器硅橡胶除大量用作电线电缆绝缘皮外，在电子电器工业还广泛用作制接插件、电器密封、减震件、电机定子线圈绝缘胶带，耐高温电位器密封圈及电机高压线圈的推力环等。使用自黏性硫化硅橡胶三角带作电机电器线圈的包扎绝缘材料，可制得具有耐热、防潮、防振等特性的电机，而广泛用于航海、矿山及冶金等部门。由硅橡胶及聚酯纤维增强的硅橡胶制成的输电线路用绝缘子与陶瓷绝缘子相比，具有质量轻、效能好及良好的防飞弧、防盐雾、防尘土污染等特性。通用电位器及耐高温电位器使用大量硅橡胶绝缘衬套及密封圈，保证了电位器的良好工作性能。低下长途通讯装置、软传导管、大功率可控硅管、锅炉热风热交换器密封、微波管线法兰密封等，都大量使用硅橡胶。热收缩硅橡胶管除具有硅橡胶所有的耐高、低温，耐老化和优良的电绝缘性外，还具有热收缩性，可用于各种电器设备的连接、保护和绝缘。使用时将制品套于被包覆物上，然后采用简单使用的方式加热制品，即可自行收缩，并紧固在被包覆体表面，若用于交流电机转子铜排绝缘，交流电机线圈小引出线头及极间连接线绝缘等，具有操作迅速及施工方便的特点。导电硅橡胶可用作各种电子电器设备的导电连接件，它能紧密与接点接触面贴合。使用导电硅橡胶及按键胶制成的各种电子计算机、电视机、传真机、电话机及电子游戏机遥控器等，已获得广泛的应用。它具有不产生振动，接收输入信号可靠，产品薄型轻量化等优点。使用导电硅橡胶制成的各种密封圈垫等使用于微波管法兰密封盒屏蔽，不仅可满足气压密封，还可防止微波传输泄露。使用硅橡胶做电子手表及电子钟内液晶显示片中的导电连接片，性能稳定，显示数字准确，加工应用均较方便。采用硅橡胶还可用在微波烘烤箱，传真机及无引线集成电路等方面。电视机高压帽质量，直接影响电视机的使用寿命。使用硅橡胶制高压帽，不仅高、低温及电绝缘性能稳定，而且还耐臭氧，保证了电视机连续工作的安全性及可靠性。二、汽车机械十多年来，汽车朝着减轻重量、提高车速、节约燃料、限定排气量及提高可靠性的方向发展，而其核心是缩小发动机尺寸。应用涡轮增压器后，发动机罩下的工作温度愈来愈高，70年代为100，80年代为150，进入90年代超过200。因而硅橡胶在关键部位的使用日益增多。当前硅橡胶密封件及垫片已大量用于驱动轴、嵌盖、油盘、冷却器加水盖、车前灯、滑动顶板、可开式车顶、消声器接头密封、耐高、低温、耐候接插件以及通风仪等方面；硅橡胶制保护套主要用于火花塞、分配器、点火线圈、塞子、车前灯等；硅橡胶软管主要用于加热系统、涡轮增压器等方面。此外织物增强的硅橡胶气袋作为驾驶员及乘客的防撞安全措施也已用于汽车上。过去，汽车上油封多用丁腈橡胶制造，但随着车速提高，温升增大，丁腈橡胶唇口容易龟裂。改用高抗撕硅橡胶后，满意的解决了问题。硅橡胶点火电缆具有耐电晕、耐臭氧、节省燃料及不污染环境等优点，使用寿命长，且安全可靠；硅橡胶软管用作散热器及加热器主要部件，具有长使用寿命（5年），至少可行驶80万km。由于硅橡胶软管耐热性优良，还可用作涡轮增压器空气管道及回油管道的柔性接头，这里温度高达205，通用有机橡胶无法承受。硅橡胶制件在无钥匙门锁、电气系统保护罩、车灯卤素灯罩、遮阳棚等方面都取得了成功的应用，并还会有愈来愈多的应用。近年来美国福特汽车公司在生产新型发动机（4.6l，V-8）中使用了硅橡胶垫片及衬套，使发动机运转噪音降低了50%。2整形美容分类树仅供学习与交流，如有侵权请联系网站删除 谢谢13
