PDST用户手册教学文案.docx

2014/12
长沙恩为软件有限公司
PDST用户手册
（REVIT版）功能和操作说明书

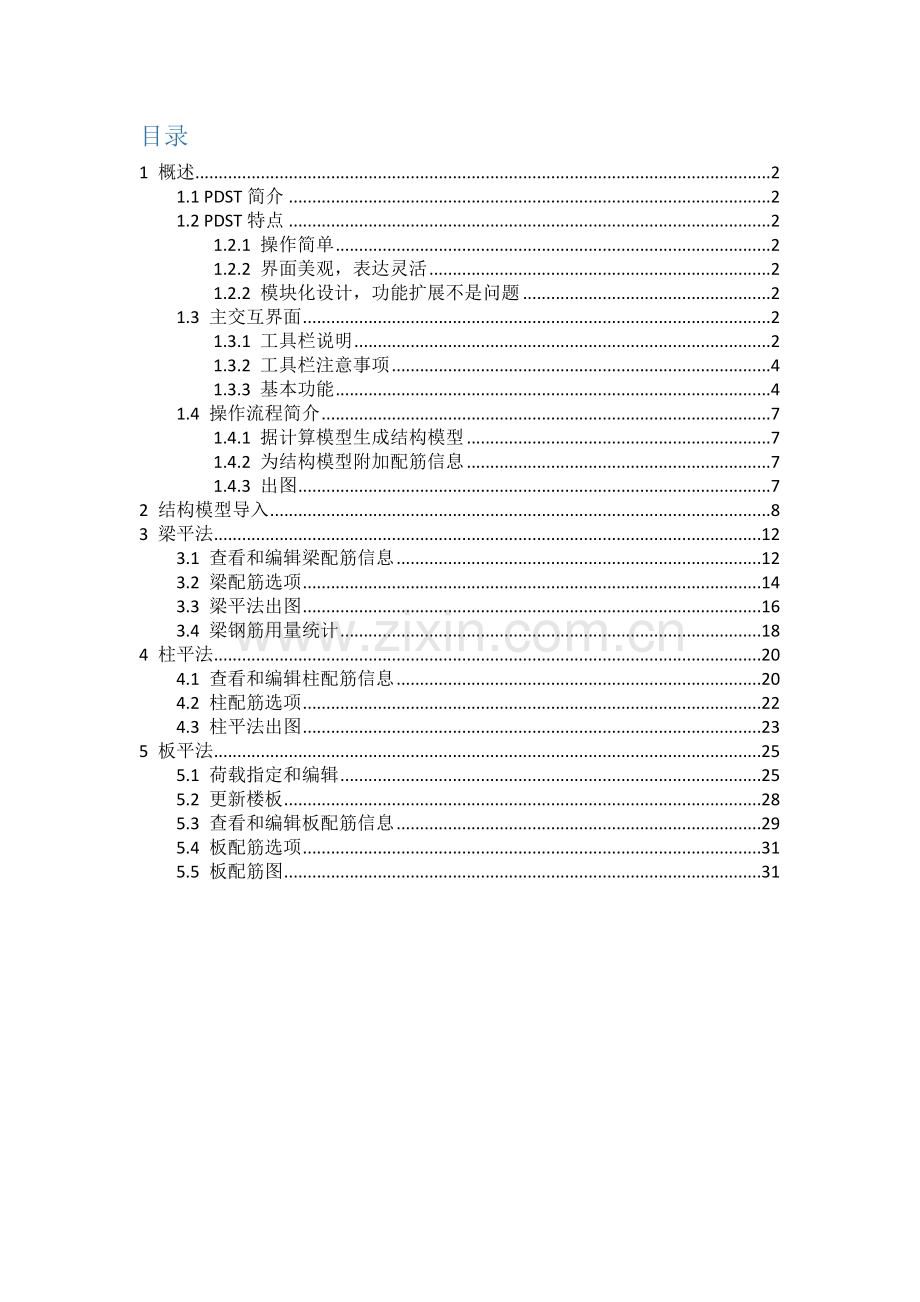

目录
1 概述 2
1.1 PDST简介 2
1.2 PDST特点 2
1.2.1 操作简单 2
1.2.2 界面美观，表达灵活 2
1.2.2 模块化设计，功能扩展不是问题 2
1.3 主交互界面 2
1.3.1 工具栏说明 2
1.3.2 工具栏注意事项 4
1.3.3 基本功能 4
1.4 操作流程简介 7
1.4.1 据计算模型生成结构模型 7
1.4.2 为结构模型附加配筋信息 7
1.4.3 出图 7
2 结构模型导入 8
3 梁平法 12
3.1 查看和编辑梁配筋信息 12
3.2 梁配筋选项 14
3.3 梁平法出图 16
3.4 梁钢筋用量统计 18
4 柱平法 20
4.1 查看和编辑柱配筋信息 20
4.2 柱配筋选项 22
4.3 柱平法出图 23
5 板平法 25
5.1 荷载指定和编辑 25
5.2 更新楼板 28
5.3 查看和编辑板配筋信息 29
5.4 板配筋选项 31
5.5 板配筋图 31

1 概述
1.1 PDST简介
PDST(Structure Draft In Plant Design)是基于结构三维模型的钢混结构自动配筋出图系统。它能够读取和分析多种结构计算软件的输出结果，并将之附加到结构建模软件中的结构三维模型上。随后随时依据三维模型生成平法施工图。

本文档主要说明在Revit平台上，如何使用和操作PDST。

1.2 PDST特点
1.2.1 操作简单
PDST提供的功能操作简单明了，秉承批量化处理原则高度融合，一改其它软件处处是按钮经常让操作人员眼花缭乱。
1.2.2 界面美观，表达灵活
PDST采用最新的WPF技术构建交互界面，界面美观风格统一。同时，和以往的MFC、Win Form开发计算相比，具备极大的灵活性。例如PDST钢筋属性对话框，同一个对话框确可以为梁、柱、板构件本身不同的特征展示不同的图形化属性界面，这在很多软件中是难以做到的。
1.2.2 模块化设计，易扩展，易维护
PDST采用插件模式的模块化软件设计，扩张支持结构计算软件只需要增加相应的插件。同时PDST本身也可以嵌入Revit；后续将支持嵌入AutoCAD、PDMS平台运行，不受软件平台限制。
1.3 主交互界面
1.3.1 工具栏说明
PDST安装完毕后，会作为Revit的插件的方式加载。Revit启动时，PDST就随着一起加载了，这时候，Revit工具栏会出现“结构出图”页签，如下图所示：
图1 PDST工具栏

该菜单上列出了PDST配筋出图的常用操作。PDST工具栏会随Revit模型所处的状态不同而出现可用会变灰的情况。具体请参考下面的工具栏说明。

随同PDST一起安装的，还有PDMAX提资模块，见Revit工具栏上的“提资管理”页签。

图2 PDST结构模型导入工具栏
该提资管理是我公司（恩为软件）结构多专业协同设计提资系统在Revit中的客户端。通过该客户端可接收其它专业（机务、化水等）的提资信息，在Revit结构模型中生成开孔和卖铁，并生成开孔埋铁图。
关于该模块的具体说明，详见“提资”相关章节。
1.3.2 工具栏注意事项
1. 工具栏按钮是随Revit活动视图联动的。当Revit模型视图被激活时，PDST工具栏才会是可点击状态。

2. 启动了Revit但未打开任何模型文件（*.rvt）时，因没有任何模型视图，此时PDST工具栏为全部禁用状态。

3. 在Revit中打开模型文件时，如果之前没有通过PDST导入过该模型对应的计算软件输出，则工具栏按钮仅“读取计算结果”和“所有命令”两项可用。

4. 在Revit中打开模型文件时，如果之前已经导入过计算结果并保存过，则Revit 2013版和Revit 2014版中操作不尽相同：Revit 2013版需要手动点击一下“读取计算结果”按钮，此时自动加载上次保存的结果，且所有PDST工具栏按钮变为可点击状态；而Revit 2014会在Revit文档加载时自动加载对应的PDST数据库，即在Revit 2014打开模型文件时，如果之前已导入过计算结果，则PDST将自动加载并进入可用状态。

1.3.3 基本功能
PDST工具栏上各按钮的功能简介如下：
用于已存在Revit结构模型，且已通过结构计算软件（如SAP2000/PKPM等）针对该结构模型做好计算结果输出的情况下，从结构计算软件导入计算模型，以及结构计算软件给出的钢筋混凝土杆件的配筋相关的信息。点击后将弹出选择计算软件对话框。

注意：在Revit 2013中打开一个曾经已导入过计算结果的结构模型时，首次点击该按钮将加载上次导入的结果（PDST将导入结果存储为独立数据库，在操作系统中表现为一个和Revit模型文件夹同名的.pdst文件）;Revit 2014中打开模型文件时，PDST将自动尝试加载对应的PDST数据库。

打开PDST钢筋属性对话框。如果结构模型已关联计算结果，当选中干件的一跨时，该钢筋属性对话框中将显示对应杆件的配筋相关的信息。

打开PDST配筋出图选项对话框。在该对话框中可详细配置依据配筋面积/配筋率选筋的策略，以及出图时若干图面样式选项。

该按钮用来生成或更新（已生成的情况下）梁柱板平法图。

平法图纸生成后，此命令可自动为图面标注计算合理的放置位置，最大限度的避免文字重叠。

在梁柱平法图中，移动了集中标注后，标注引线不会跟随鼠标一起移动。但点击此命令，可一次性重新绘制所有图面上被移动了的集中标的引线到正确的位置。

点击后，将在Revit模型视图中高亮显示没有配筋信息的杆件。例如导入计算结果后，又手工在Revit中增加了一根梁，则点击该按钮后，该梁将高亮显示，表示该杆件尚无对应的结构计算软件给出的计算结果。

PDST将自动对杆件做多跨识别，将多跨合并成完整的梁、柱组件。点击该命令后将要求在Revit中选择杆件的一跨，随后自动高亮显示该跨所在组件的全部跨。
如：点击该按钮选择一柱跨
之后：

组件的断开与合并。PDST在导入计算模型时自动做多跨识别并生成组件。如果对自动生成的结果不满意，此处可手工调整选择从那些跨断开，或将两个可能合并的组件合并为一个组件。

此命令将打开荷载对话框，其中可以创建一组或多组荷载值（目前版本限于楼板荷载），并可将创建好的荷载指定到Revit中当前视图里的楼板上。同时也可以查看当前视图中有哪些板具有选中的荷载值。

将打开PDST高级命令对话框，这里面包含一些使用频率不高或辅助性命令。详细介绍见后面的章节。
1.4 操作流程简介
1.4.1 据计算模型生成结构模型
如果只有计算模型没有对应的Revit结构模型，可先使用PDST模型接口，将计算模型转换为Revit结构模型。
操作步骤：
a. 打开Revit，并新建空白的结构模型。
点击工具栏“模型接口”点击“导入模型”。具体操作流程见“ PDST依据结构三维模型在Revit中生成图纸，生成图纸时，PDST已经处理了部分图纸元素的样式。因现阶段DWG还是某种程度上的标准，例如图纸出版系统、交付、归档等都必不可少，PDST为此提供AutoCAD图纸格式刷工具。

目前PDST图纸格式刷支持AutoCAD 2007版。在PDST安装目录\工具\ISOBatch下有格式刷的使用说明。请转到该目录，依照说明操作。
b. 2 结构模型导入”章节。
c. 保存导入的Revit模型。
d. 重启Revit，重新打开之前保存的模型。
e. 如果需要配筋出图，请参考“1.4.2 为结构模型附加配筋信息”。
1.4.2 为结构模型附加配筋信息
已经有结构模型和对应的计算模型，并且之前没有通过PDST导入过计算结果，或者已发生调整执行了重新计算时，可按以下流程操作：
a. 确保计算软件输出或导出了合适的信息。
b. 点击Revit工具栏“结构出图”->“读计算结果”按钮。
c. 在弹出的对话框选择结构计算软件，点击“确定”按钮。
注：
计算软件如果选择SAP2000，将提示选择SAP2000导出的S2K文件。
计算软件如果选择PKPM，将提示选择PKPM计算输出目录。
d. 等待PDST完成模型导入处理。
e. （可选）点击“结构出图”->“钢筋属性”，在Revit中选择杆件查看配筋信息。
f. （可选）点击“结构出图”->“选项”，查看和编辑PDST配筋选筋规则。
g. 保存Revit模型。
1.4.3 出图
在执行了“1.4.2 为结构模型附加配筋信息”后，可随时点击“结构出图”->“平法图”按钮生成或更新平法图。
1.4.4 图纸格式处理
PDST依据结构三维模型在Revit中生成图纸，生成图纸时，PDST已经处理了部分图纸元素的样式。因现阶段DWG还是某种程度上的标准，例如图纸出版系统、交付、归档等都必不可少，PDST为此提供AutoCAD图纸格式刷工具。

目前PDST图纸格式刷支持AutoCAD 2007版。在PDST安装目录\工具\ISOBatch下有格式刷的使用说明。请转到该目录，依照说明操作。
2 结构模型导入
本节旨在说明依据计算模型生成Revit结构模型的详细流程。

操作说明：
1） Revit中新建空白结构模型。如图：

Revit启动后，选择“结构样板”新建空白结构模型。

2） 点击“模型导入”。

将出现如下界面：

该界面上各项功能见稍后的流程说明。

3） 选择结构计算软件。
点击“请选择”后面的下拉框，选择结构计算软件。

目前PDST主要支持SAP2000和PKPM。

4） 点击“读取数据”按钮。
依据选择的计算软件不同，将出现不同的操作提示：
如果选择了SAP2000，将提示打开S2K文件。如此，需要在SAP2000为计算模型导出S2K文件。
如果选择了PKPM，将提示选择PKPM计算目录。

5） 等待PDST完成结构计算结构导入。
导入完毕后，界面将显示构件数量。如下图：

6） 选择需要导入构件类别
在“筛选/类别”中勾选中的内容才会被导入。

7） 选择导入模式
如果是在已有的Revit模型上执行本导入过程，才需要考虑此选项。各项含义如软件界面所示。

8） 匹配截面
点击“截面影射”（如下图），进行Revit模型截面族匹配。

点击之后，将出现如下图所示的对话框：

在上述界面中，PDST已经按截面名称匹配了计算模型截面和Revit截面族库。如果有匹配不上的，即Revit中没有对应名称的截面族库，计算模型截面名称将被显示为红色，同时Revit族和截面显示为“自动”。此时须手工选择Revit截面与之匹配，或点击“自动生成截面”让PDST自动生成和计算模型截面对应的Revit截面族库。

依次检查梁、柱、板，完成截面匹配操作。

如果本院有自己的Revit截面族库，仅因为命名规则和计算模型命名规则不同而导致两模型名称不相同，从而需要手工选择匹配。可在手工匹配完成后，将匹配信息“另存为”配置文件，供再次导入时使用。

9） 点击“确定”按钮完成截面匹配，同时截面匹配对话框关闭。
10） 点击“导入”按钮，执行导入。

导入示例：

3 梁平法
3.1 查看和编辑梁配筋信息
结构模型通过PDST导入计算结果后（见“1.4.2 为结构模型附加配筋信息”），可随时通过“结构出图/钢筋属性”查看和编辑梁配筋信息。

如某两跨连续梁其中一跨的信息如下：

在上述界面中，各部分的说明如下：

在此处输入构件名称或ID可定位具体构件。

此部分为多跨（含单跨）构件的名称、材料信息及备注信息。材料信息来自计算模型此处不可修改。名称和备注此处可手工调整。

点击“定位”超链接，将在Revit中高亮显示该梁的所有跨。

此部分为多跨构件的一跨。
鼠标双击击跨名称（如图中的“KL9(2)-1”）,将在Revit中高亮定位该跨。

“模型”信息中显示的是该跨的截面、及物理位置信息，以及对其它构件跨的引用关系。

“钢筋”中展示的是计算软件给出的该跨梁的配筋值。用于和计算软件核对，不建议手工调整。若修改了钢筋面积，点击“重计算”即可按新面积配筋。

“配筋”中展示的是该跨梁的选筋结果，其中后面灰色文本显示的是实配面积。

“配筋”信息可手工调整。若进行了手工调整，则应点击“”按钮锁定调整结果，否则调整值将被PDST重新计算覆盖。

锁定配筋结果。如需再次修改，请先解锁编辑后再锁定。
3.2 梁配筋选项
点击PDST工具栏按钮将打开配筋出图选项。如图所示：

对其中部分选项说明如下：

将计算软件配筋结果值转换为具体的钢筋之前，对计算结果的放大系数。1为不放大。

默认的梁混凝土等级及保护层厚度。一般来说，计算模型中会包含这两项信息，并且PDST会从计算模型读取这些信息。

如果不勾选，悬挑梁底筋将忽略计算结果而按构造配筋。

如果梁净跨不大于设定值，梁面筋将全部拉通。此现象可将一些小跨度梁拉通，可简化图面和施工。

此组合钢筋选项作用于梁面筋和底筋。

如果勾选，则配筋时将只使用用户选定的钢筋库。如果选筋不当可能会造成部分构件配筋失败。

可选择一个标高层的梁平法如何生成图纸。如果梁比较密集，可选择按主次梁或纵横梁分别生成图纸分开标注。
如果部分楼层比较密集，可仅在这些楼层切换此选项完成出图，之后为非密集层重设为“一张图纸”出图。

是否绘制梁集中标锚点。如下图左（勾选）和下图右（不勾选）

3.3 梁平法出图
当为结构模型匹配了配筋信息，就可以随时抽取梁平法图。要生成某标高层梁平法图，请点击PDST工具栏“结构出图/平法图”按钮。

点击后，将出现如下对话框：

在梁平法列中勾选一个或多个标高层，点击“确定”后即可生成对应标高层的梁平法图。生成过程中PDST会显示进度条，展示任务完成进度。
梁平法效果图。
再次点击“平法图”按钮，已经生成过程的图纸被标记为绿色，若再次勾选并点击确定，将刷新该图纸，此时将只对图纸上发生变化的部分进行变更。

若梁平法图中出现了标签重叠，可点击“结构出图/标注排重”按钮对标注重新排列位置，自动化减少重叠。
若手工移动了梁集中标注，可点击“结构出图/刷新引线”按钮，更新一个或多个被移动的集中标引线。没有移动过的引线将不被更新。

应用“一键排重”前后。

3.4 梁钢筋用量统计
PDST在生成梁平法施工图的同时，会自动生成当前楼层梁钢筋用量统计表。该统计表将按照钢筋简图、规格、单根长度、数量、总长度、重量来分类统计钢筋。更新图纸时，该统计表的内容也会被刷新。

其中，钢筋是按照箍筋、拉筋、纵筋和钢筋直径从大到小的顺序排列的。在表格末尾负有“总计”项目。该统计表详细内容如下图：

…

…

4 柱平法
4.1 查看和编辑柱配筋信息
和梁平法类似，查看和编辑柱配筋信息，也是通过钢筋属性编辑器完成的。本段将主要说明钢筋属性编辑器中和柱相关的内容。一些公共操作请参考“3.1 查看和编辑梁配筋信息”。

一个多跨柱在钢筋属性编辑器中，将显示如下图所示的信息。

如上图所示，和梁类似的，首先有柱名称、材料等信息。

PDST在导入计算模型时，将尝试自动判断边角柱。当机构模型整体不符合长方体空间分布时，自动判断可能不准确，需要手工检查边角柱设置。

单跨的柱的信息中，模型信息的“转角”指示了柱截面绕柱中心线旋转的角度。

柱的钢筋属性说明如下：
b向和h向分别为截面短边和长边方向。

柱的配筋结果包含角筋、单侧配筋和配箍信息。同时，展开“示意图”可查看截面配筋示意图。配筋示意图上的钢筋可随鼠标互动。如图，当鼠标放在一纵筋上时，通过工具提示显示了该纵筋的等级和直径。

“锁定”方式同梁。即点击“”按钮。

如果改动了柱配筋值，点击“刷新”可立即更新柱截面配筋示意图。
4.2 柱配筋选项
点击PDST工具栏“结构出图/选项”后，将弹出配筋选项对话框。切换到柱页签，将展示柱配筋相关选项。

对柱配筋和出图相关选项说明如下。

控制柱平法图中柱截面的样式。

控制柱截面钢筋的绘制样式。

上述两项样式控制效果如下图所示。

4.3 柱平法出图
点击“结构出图/平法图”按钮，将弹出PDST出图对话框（界面同梁）。勾选柱平法列下对应的标高层，点击“确定”按钮，即可生成或更新该标准层柱平法图。图纸主要部分如下图所示：

和梁平法图一样，也可以在柱平法图上应用“一键排重”和“更新引线”功能，以达到自动排除标注重叠，和手工移动集中标注后，一次性更新标注引线的目的。
图纸生成后再次打开出图对话框时，已存在的柱平法图所在的标高层单元格将被标记为绿色。再次勾选出图时将仅对变化部分进行变更。

5 板平法
5.1 荷载指定和编辑
本版PDST仅支持楼板的均布荷载类型。
点击PDST工具栏“结构出图/楼板荷载”按钮将打开楼板荷载对话框。如下图所示：

当没有荷载项被选中时，工具栏按钮为禁用状态。
其中，各按钮的功能如下：
新建一个荷载项
删除选中的荷载项。删除前将有确认提示。
鼠标双击该按钮，可在Revit当前视图中高亮显示荷载值和选中荷载组一直的楼板。
将荷载对话框中当前选中的荷载应用到楼板。点击该按钮后，将要求在Revit中选择一块或多块楼板。

上述工具栏按钮是有状态控制的，如下。

当选中“楼板荷载”（如上图）时，“新增”按钮变的可用，点击可添加新的荷载组。如下图。

当修改荷载名称时，荷载项标题同步变更。
当选中了一个荷载项时，“删除”、“相关”、“应用到..”三个按钮变为可用状态。

在钢筋属性编辑器中，可查看和修改单块板的荷载信息。如下图：

其中，板自重是否计入荷载，是通过板配筋选项控制的。其规则为：
如果指定了自动计算板自重，在计算板配筋时，此处的板自重值将被刷新为计算值；如果指定不自动计算板自重，且此处自重值和自动计算值相同，则将被置为零；如果指定不自动计算板自重，且此处值和自动计算值不同，则将被保留，且计入楼板总荷载。

5.2 更新楼板
PDST结构数据库中的板信息不同于杆件，杆件的配筋数据来源于计算软件；而楼板的荷载信息以及物理信息均来自结构模型。即PDST结构数据库中的楼板信息来自Revit中的楼板。
当Revit中楼板发生了变更时（增加、删除、修改），需要更新PDST结构数据库中的楼板信息。
此处更新是通过楼板ID增量更新的。
操作方法：
点击“结构出图/所有命令”打开PDST命令管理器；在其中展开“定义”项，双击“更新楼板”，等待执行完毕即可。如下图所示。

当命令执行成功时，“更新楼板”前面的灰色小圆点将变为绿色。

5.3 查看和编辑板配筋信息
在钢筋属性编辑器中，查看到的楼板的信息如下：

其中，
ID为结构模型中楼板的ID，此处为Revit楼板对象的ID值。
Lx/Ly为楼板矩形包围框的x方向和y方向宽度（非计算跨度）。
单向板下拉指示该板是否按单向板计算。
边界展开后将显示楼板的全局坐标信息。

矩形板荷载、计算跨度及弯矩计算结果如下图所示：

其中，“板自重”项目的说明见“5.1 荷载指定和编辑”小节。

某楼板的配筋结果如下图所示：

钢筋属性编辑器中楼板的配筋结果。

5.4 板配筋选项
点击“结构出图/选项”，切换到“板”页签，可查看和编辑楼板配筋选项。如下图所示：

5.5 板配筋图
点击“结构出图/平法图”，在板平法列勾选对应标高层，即可生成该标高层楼板配筋图。如下图所示：

其中，楼板钢筋表格式为：

该表格最后包含该标高层楼板用钢总量的统计。
