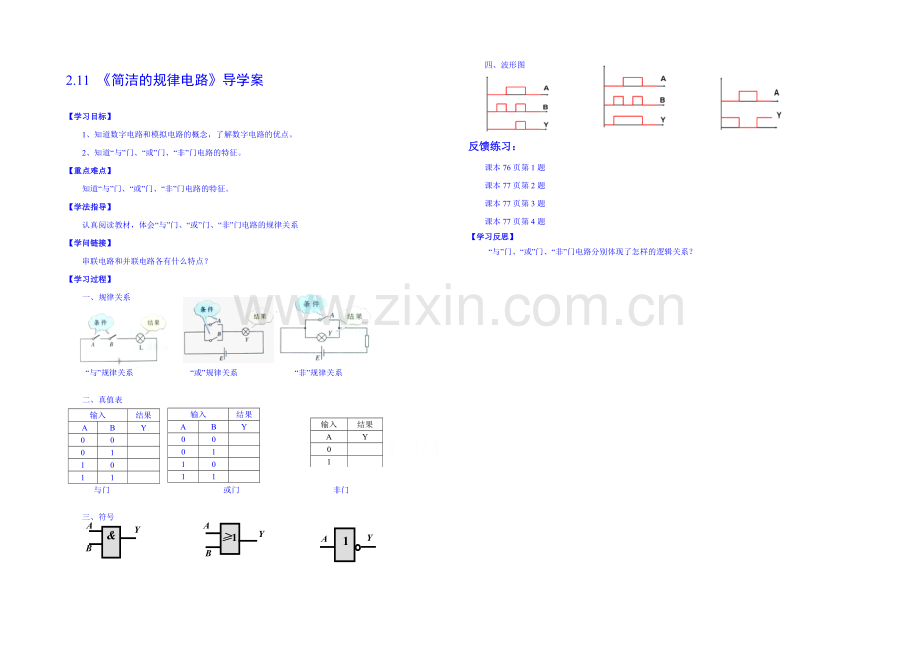

2.11 简洁的规律电路导学案【学习目标】1、知道数字电路和模拟电路的概念，了解数字电路的优点。2、知道“与”门、“或”门、“非”门电路的特征。【重点难点】知道“与”门、“或”门、“非”门电路的特征。【学法指导】认真阅读教材，体会“与”门、“或”门、“非”门电路的规律关系【学问链接】串联电路和并联电路各有什么特点？【学习过程】一、规律关系 “与”规律关系 “或”规律关系 “非”规律关系二、真值表 输入输入结果AY01 结果 ABY00011011输入结果ABY00011011与门 或门 非门 AYB1AYB&三、符号AY1 四、波形图 反馈练习：课本76页第1题课本77页第2题课本77页第3题课本77页第4题【学习反思】 “与”门、“或”门、“非”门电路分别体现了怎样的逻辑关系？
