cad转pcx步骤

精品文档

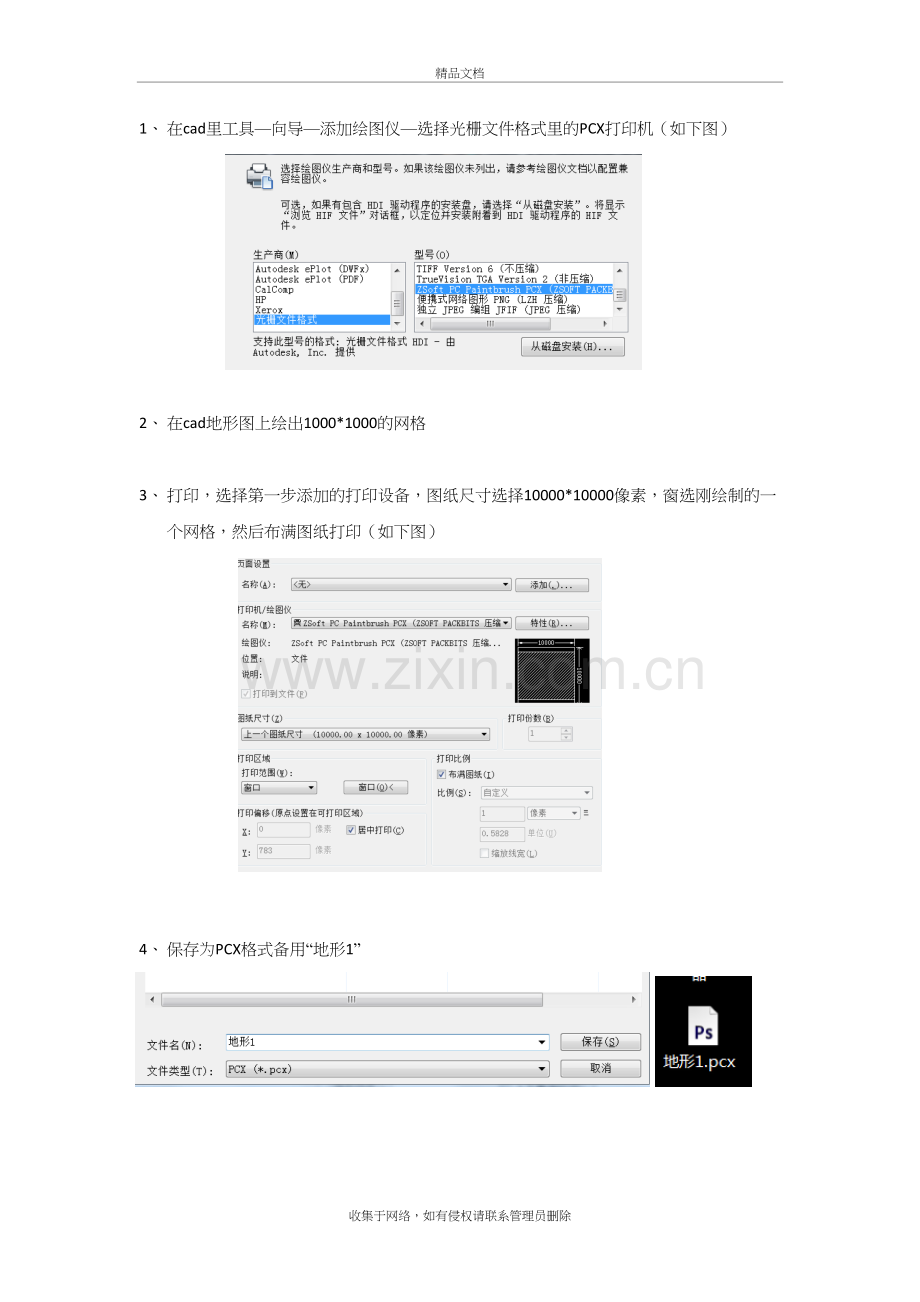

1、 在cad里工具—向导—添加绘图仪—选择光栅文件格式里的PCX打印机（如下图）

2、 在cad地形图上绘出1000*1000的网格

3、 打印，选择第一步添加的打印设备，图纸尺寸选择10000*10000像素，窗选刚绘制的一个网格，然后布满图纸打印（如下图）

4、 保存为PCX格式备用“地形1”

5、 在photoshop中打开“地形1”，选择图像—模式—灰度，然后再选择图像—模式—位图，位图的分辨率选择500—1000之间，可根据实际清晰度调整，完成后保存PCX文件。

6、 打开cad地形图，选择插入—光栅图像参照—选择5中保存的PCX文件，出现对话框（如下图），插入刚刚窗选打印的格子里，完成。

7、 后面以此类推

注意：所有打印的pcx文件和cad地形图放在同一个文件夹内，即为最终所需成果。
