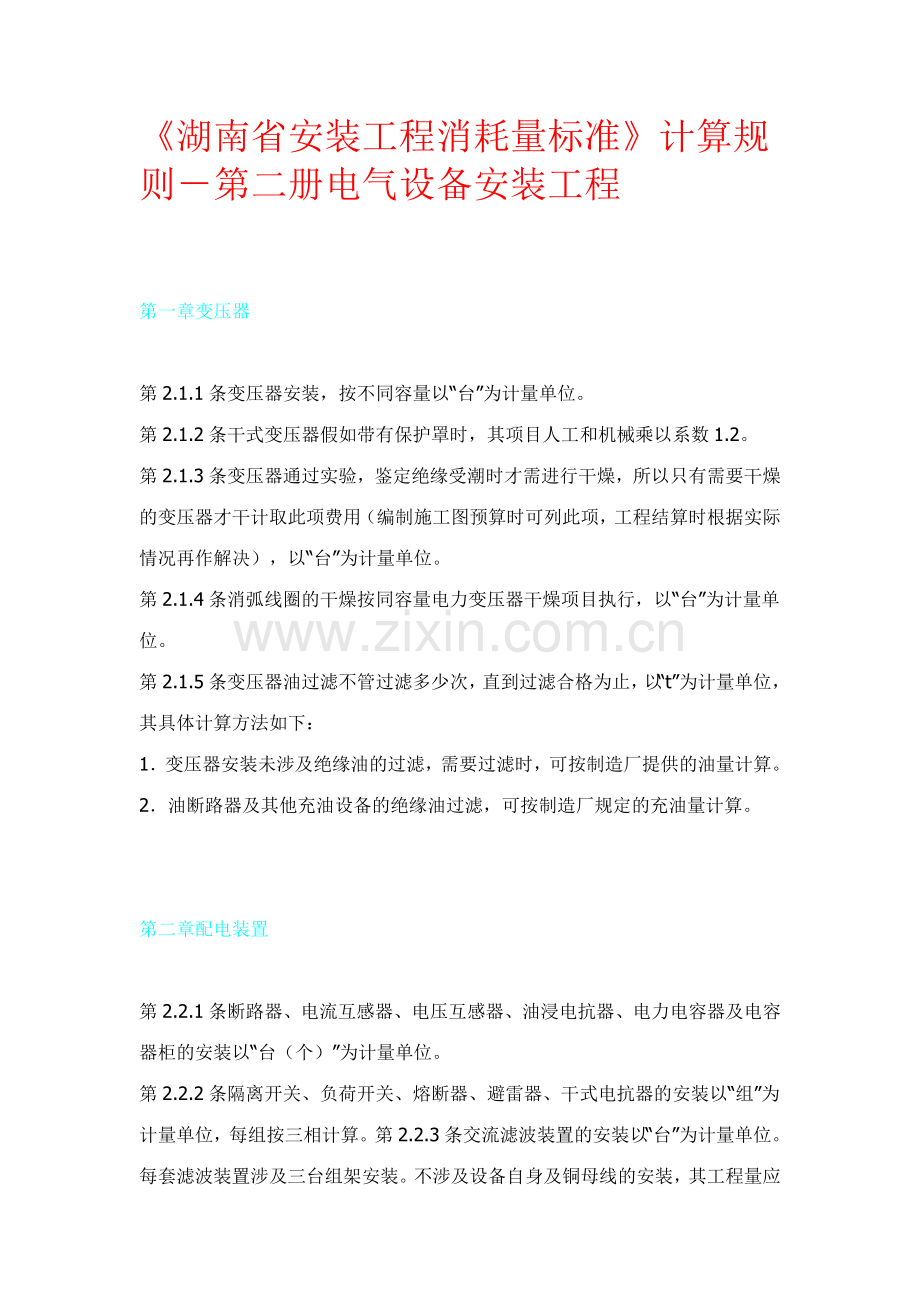

湖南省安装工程消耗量标准.doc

《湖南省安装工程消耗量标准》计算规则－第二册电气设备安装工程
! K: D  z% P' P1 ]& I!E4G?%M;j*Y
,U8L;d'y4E2|
第一章变压器
- U4 e& E9 M: M. _3 H! v-u3]:e7^5p:d)G4n
第2.1.1条变压器安装，按不同容量以“台”为计量单位。
' C& Q' Y; U6 @+ o  @% F! d3 ^+ I第2.1.2条干式变压器假如带有保护罩时，其项目人工和机械乘以系数1.2。
5 d, i2 W1 M# g第2.1.3条变压器通过实验，鉴定绝缘受潮时才需进行干燥，所以只有需要干燥的变压器才干计取此项费用（编制施工图预算时可列此项，工程结算时根据实际情况再作解决），以“台”为计量单位。'AB9l![5e4j1_@'M.b
第2.1.4条消弧线圈的干燥按同容量电力变压器干燥项目执行，以“台”为计量单位。
" h. I& U# `: J, R( Z第2.1.5条变压器油过滤不管过滤多少次，直到过滤合格为止，以“t”为计量单位，其具体计算方法如下：/y"d)V'x&L9m6J-a
1．变压器安装未涉及绝缘油的过滤，需要过滤时，可按制造厂提供的油量计算。
. {( r+ o- ?4 k. {$ A+ P. c4 ^2．油断路器及其他充油设备的绝缘油过滤，可按制造厂规定的充油量计算。
) H0 }  `5 _8 X( w3 \&L4z2W5H0N7@7K5K[

$ l) M6 ?( e7 \  q% M第二章配电装置1_%~0T)B+i4L3W%S

, r' y2 K/ {9 l! T0 m第2.2.1条断路器、电流互感器、电压互感器、油浸电抗器、电力电容器及电容器柜的安装以“台（个）”为计量单位。#J2N%X:m;?
第2.2.2条隔离开关、负荷开关、熔断器、避雷器、干式电抗器的安装以“组”为计量单位，每组按三相计算。第2.2.3条交流滤波装置的安装以“台”为计量单位。每套滤波装置涉及三台组架安装。不涉及设备自身及铜母线的安装，其工程量应按本册另行计算。

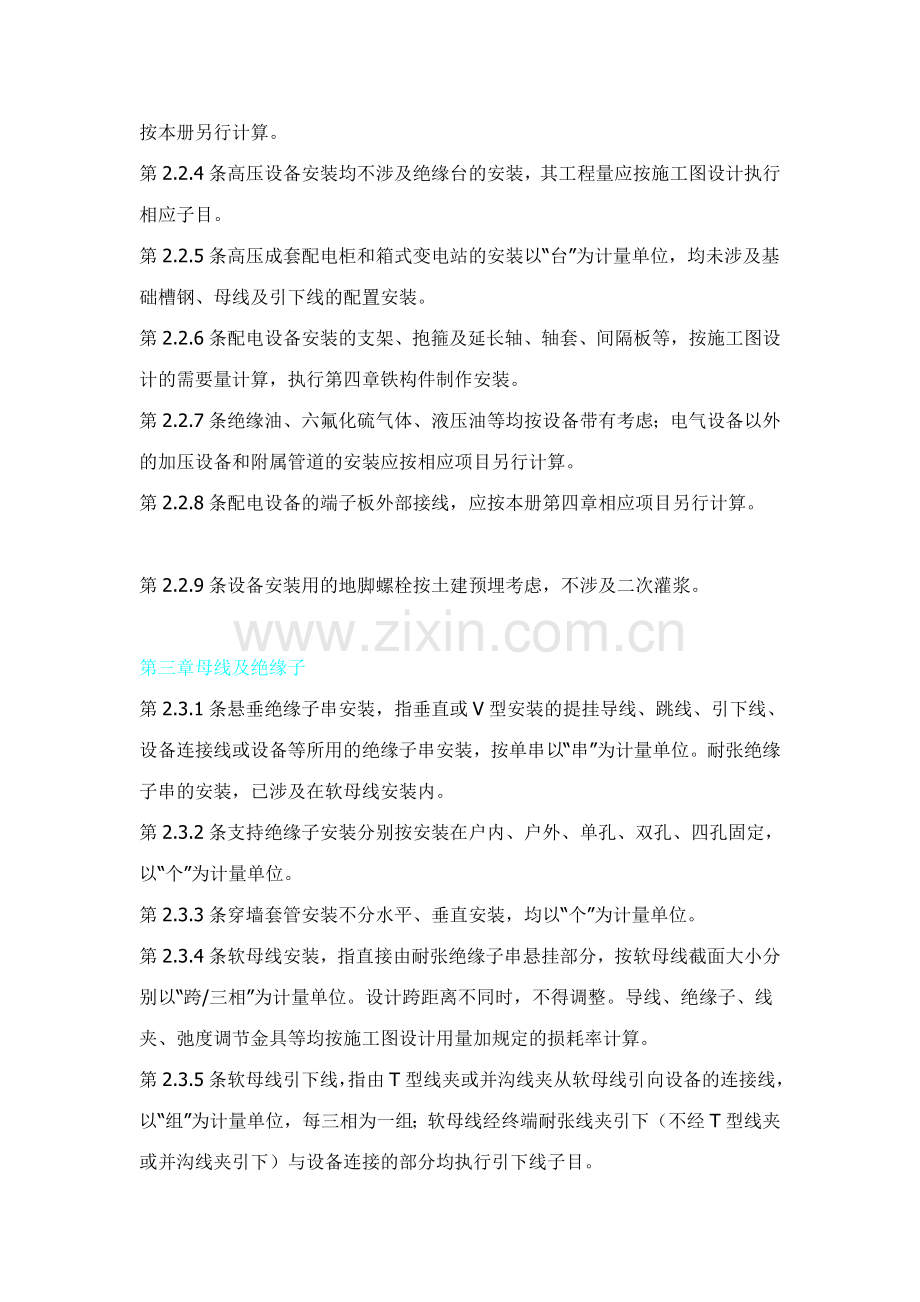

; s! b  E) t$ O3 u! J第2.2.4条高压设备安装均不涉及绝缘台的安装，其工程量应按施工图设计执行相应子目。&u7T5A1\&p4E%@7\^
第2.2.5条高压成套配电柜和箱式变电站的安装以“台”为计量单位，均未涉及基础槽钢、母线及引下线的配置安装。#q-N2W.l4r1c"Z(v1A
第2.2.6条配电设备安装的支架、抱箍及延长轴、轴套、间隔板等，按施工图设计的需要量计算，执行第四章铁构件制作安装。
2 A$ N4 d, X( n4 b! S5 E" v$ a第2.2.7条绝缘油、六氟化硫气体、液压油等均按设备带有考虑；电气设备以外的加压设备和附属管道的安装应按相应项目另行计算。
) X# _( @; L3 {( |% ^. ?第2.2.8条配电设备的端子板外部接线，应按本册第四章相应项目另行计算。1g!^0@-x0u"|*R
第2.2.9条设备安装用的地脚螺栓按土建预埋考虑，不涉及二次灌浆。-C/p6Z$N-g(f7o,Q
2j;t'hL&`%O)p/`,i
第三章母线及绝缘子
) L2 I" R! s4 H) i  A第2.3.1条悬垂绝缘子串安装，指垂直或V型安装的提挂导线、跳线、引下线、设备连接线或设备等所用的绝缘子串安装，按单串以“串”为计量单位。耐张绝缘子串的安装，已涉及在软母线安装内。
" _3 m# a7 y: @- a) k1 j% d第2.3.2条支持绝缘子安装分别按安装在户内、户外、单孔、双孔、四孔固定，以“个”为计量单位。
+ k9 `) q9 ?* s/ S* s5 n第2.3.3条穿墙套管安装不分水平、垂直安装，均以“个”为计量单位。'P7m)S(?+n,U&o
第2.3.4条软母线安装，指直接由耐张绝缘子串悬挂部分，按软母线截面大小分别以“跨/三相”为计量单位。设计跨距离不同时，不得调整。导线、绝缘子、线夹、弛度调节金具等均按施工图设计用量加规定的损耗率计算。8O0p8])Z:i!S,X+{
第2.3.5条软母线引下线，指由T型线夹或并沟线夹从软母线引向设备的连接线，以“组”为计量单位，每三相为一组；软母线经终端耐张线夹引下（不经T型线夹或并沟线夹引下）与设备连接的部分均执行引下线子目。#s%WN{'t!l"B,U
第2.3.6条两跨软母线间的跳引线安装，以“组”为计量单位，每三相为一组，不管两端的耐张线夹是螺栓式或压接式，均执行软母线跳线子目。
% y' c4 N2 ?/ X5 c第2.3.7条设备连接线安装，指两设备间的连接部分。不管引下线、跳线、设备连接线，均应分别按导线截面、三相为一组计算工程量。G2v9@1}(P!]8L*]
第2.3.8条组合软母线安装，按三相为一组计算。跨距（涉及水平悬挂部分和两端引下部分之和）系以45m以内考虑，跨度的长与短不得调整。导线、绝缘子、线夹、金具按施工图设计用量加损耗率计算。+[#n!m!p:z:d/N#P%E
第2.3.9条软母线安装预留长度按表2.3.9计算。
$ i7 L: O8 p" w9 A表2.3.9软母线安装预留长度单位：m/跟（附图1）
. V' S- S6 n/ D* A  h第2.3.10条带型母线安装及带型母线引下线安装涉及铜排、铝排，分别以不同截面和片数以“m/相”为计量单位。母线和固定母线的金具均按设计量加损耗率计算。%P*]*h*v4v1L'C
第2.3.11条钢带型母线安装，按同规格的铜母线执行。
8 u8 }# U) y5 F% f9 W第2.3.12条母线伸缩接头及铜过渡板安装均以“个”为计量单位。#l0|.D+N&C#?)A)G'`)k
第2.3.13条槽型母线安装以“m/相”为计量单位。槽型母线与设备连接分别以连接不同的设备以“台”为计量单位。槽型母线及固定槽型母线的金具按设计用量加损耗率计算。壳的大小尺寸以“m”为计量单位，长度按设计共箱母线的轴线长度计算。'h/o6^2k-R2t1t)w
第2.3.14条低压（指380V以下）封闭式插接母线槽安装分别按导体的额定电流大小以“m”为计量单位，长度按设计母线的轴线长度计算，分线箱以“台”为计量单位，分别以电流大小按设计数量计算。
) F3 X$ y) b$ G4 l/ D3 h第2.3.15条重型母线安装涉及铜母线、铝母线，分别按截面大小以母线的成品质量以“t”为计量单位。:j&Z(B6g*t!N
第2.3.16条重型铝母线接触面加工指铸造件需加工接触面时，可以按其接触面大小，分别以“片/相”为计量单位。/[&w.T9p,s?8?9v
第2.3.17条硬母线配置安装预留长度按表2.3.17的规定计算。
$ `/ K; y) `: J表2.3.17硬母线配置安装预留长度单位：m/根（附图2）
+ D9 m, O" t6 a  I7 F第2.3.18条带型母线、槽型母线安装均不涉及支持瓷瓶安装和钢构件配置安装，其工程量应分别按设计成品数量执行本册相应项目。
( W5 u6 m0 m: I' t
1 J- g" P; N- S4 m" ?1 J! K;x/w"|:h3~o
第四章控制设备及低压电器
( ~  u0 n9 f4 R( r0Y.V!f;p(@0o;n0|!z7_
"p+t2m)I/Q+Z:M&X
第2.4.1条控制设备及低压电器安装均以“台”为计量单位。以上设备安装均未涉及基础槽钢、角钢的制作安装，其工程量应按相应项目另行计算。,p:Y9K1S*X(P3J'G.V'k
第2.4.2条铁构件制作安装均按施工图设计尺寸，以成品质量“kg”为计量单位。
3 q& t7 D. k' B第2.4.3条网门、保护网制作安装，按网门或保护网设计图示的框外围尺寸，以“㎡”为计量单位。
. y. p% l; [8 a第2.4.4条盘柜配线分不同规格，以“m”为计量单位。'i+?%`3m)P!l2b
第2.4.5条盘、箱、柜的外部进出线预留长度按表2.4.5计算。
" w' T- [7 R% @- v1 h6 C表2.4.5盘、箱、柜的外部进出线预留长度单位：m/根（附图3）7F9kh*i/W4Q5?
第2.4.6条配电板制作安装及包铁皮，按配电板图示外形尺寸，以“㎡”为计量单位。,A~*e3J6o7_&]&eq
第2.4.7条焊（压）接线端子只合用于导线，电缆终端头制作安装中已涉及压接线端子，不得反复计算。
6 W5 K9 f/ Y; ]第2.4.8条端子板外部接线按设备盘、箱、柜、台的外部接线图计算。以“10个”为计量单位。-_%D&i+O&|
第2.4.9条盘、柜配线只合用于盘上小设备组件的少量现场配线，不合用于工厂的设备修、配、改工程。N1u4b7Y'H,@,v"?

* w" M7 y, E2 c- W, S7 c2 E第五章蓄电池+y(t7R:w:o
X4I3s0k*E7W+_-}
第2.5.1条铅酸蓄电池和碱性蓄电池安装，分别按容量大小以单体蓄电池“个”为计量单位，按施工图设计的数量计算工程量。项目内已涉及了电解液的材料消耗。(m'_"m4J-u"m
第2.5.2条免维护蓄电池安装以“组件”为计量单位，其具体计算如下例：某项工程设计一组蓄电池为220V/500A·h,由12V的组件18个组成，那么就应当套用12V/500A·h的相应子目。4[&[F![9f-O"r
第2.5.3条蓄电池充放电按不同容量以“组”为计量单位。4b,U,G'|"C&j8})O

% q5 l, ^7 P1 G$ N. S! n1 e( C%d7H7U7?*K
第六章电机及滑触线安装
6 M- L7 I; r( `  q! x4 J; @-\/k!Y7r.V4m
*J3d)a6z2S
第2.6.1条发电机、调相机、电动机的电气检查接线，均以“台”为计量单位。直流发电机组和多台一串的机组，按单台电机分别执行有关项目。
( R9 _1 i; |3 a6 c第2.6.2条起重机上的电气设备、照明装置和电缆管线等安装均执行本册的相应项目。
: }' P0 ]1 T$ h; ^1 n第2.6.3条滑触线安装以“m/相”为计量单位，其附加和预留长度按表2.6.3的规定计算。
5 P% g" z& C" G4 X0 n表2.6.3滑触线安装附加和预留长度单位：m/根（附图4）%V-C1y3z)R9f0|
第2.6.4条电气安装规范规定每台电机接线均需要配金属软管，设计有规定的按设计规格和数量计算，设计没有规定的，平均每台电机配相应规格的金属软管1.25m和与之配套的金属软管专用活接头。
7 D; ^- N5 E. k1 N/ e& \8 T& R第2.6.5条本章的电机检查接线项目，除发电机和调相机外，均不涉及电机干燥，发生时其工程量应另行计算。电机干燥系按一次干燥所需的工、料、机消耗量考虑的，在特别潮湿的地方，电机需要进行多次干燥，应按实际干燥次数计算。在气候干燥、电机绝缘性能良好、符合技术标准而不需要干燥时，则不计算干燥费用。实行包干的工程，可参照以下比例，由有关各方协商而定。
& ~; O1 ~3 w( ~; E2 ]- I1．低压小型电机3kW以下按25%的比例考虑干燥。
$ n% R  c0 L1 A/ ~# @2．低压小型电机3kW以上至220kW按30%～50%考虑干燥。
  C1 e$ X3 K; Y3．大中型电机按100%考虑一次干燥。
- f$ u2 ?( x6 K7 S第2.6.6条单台电机质量在3t以下的为小型电机；单台电机质量在3t以上至30t以下的为中型电机；单台电机质量在30t以上的为大型电机。*W4{(G:B3C'x
第2.6.7条小型电机按电机类别和功率大小执行相应子目，大、中型电机不分类别一律按电机质量执行相应子目。-j*I:Z%g2t%@2a)?
第2.6.8条电机安装执行第一册《机械设备安装工程》；电机检查接线执行本册相应子目。9M*r/S'M,j2S(U:M&Y

1 X! ^7 b" k1 Q% D
" l% d" x- `! ^  s( p+ E& {第七章电缆'T5k7N5rM

! n: @8 p& ^2 Q/ V/ d5 ^! D第2.7.1条直埋电缆的挖、填土（石）方，除特殊规定外，可按表2.7.1计算土方量。&B+g)FV!B8y'@1q0B
表2.7.1直埋电缆的挖、填土（石）方量（附图5）
) m& V+ C2 |$ p+ G第2.7.2条电缆沟盖揭、盖，按每揭或每盖一次以延长米计算，如又揭又盖，则按两次计算。
. O, o# L1 j$ {* g' c& b7 W! B第2.7.3条电缆保护管长度，除按设计规定长度计算外，遇有下列情况，应按以下规定增长保护管长度：.p1v;K2q1B
1．横穿道路，按路基宽度两端各增长2m。#b)U6F%f%@(b
2．垂直敷设时，管口距地面增长2m。
! m$ T1 O0 B: p$ F" ^6 U3．穿过建筑物外墙时，按基础外缘以外增长1m。
$ \+ U( @; c: \, [( h0 }; q4．穿过排水沟时，按沟壁外缘以外增长1m。#P1x9|I0TH)v:^
第2.7.4条电缆保护管埋地敷设，其土方量凡有施工图注明的，按施工图计算；无施工图的，一般按沟深0.9m、沟宽按最外边的保护管两侧边沿外各增长0.3m工作面计算。
- o" Z* u& g2 {( F4 g, m第2.7.5条电缆敷设按单根以延长米计算，一个沟内（或架上）敷设三根各长100m的电缆，应按300m计算，以此类推。-?!J0O%m4o2q8p+K$e6^
第2.7.6条电缆敷设长度应根据敷设途径的水平和垂直敷设长度，按表2.7.6规定增长附加长度。/M!m;EH(ok'[.B
表2.7.6电缆敷设的附加长度（附图6）
; o; v% l; c0 x第2.7.7条电缆终端头及中间头均以“个”为计量单位。电力电缆和控制电缆均按一根电缆有两个终端头考虑。中间电缆头设计有图示的，按设计拟定；设计没有规定的，按实际情况计算（或按平均250m一个中间头考虑）。
4 o- }+ R/ i) j  _2 _. {1 m第2.7.8条桥架安装，以“10m”为计量单位。
. W$ I+ v$ Y- W- ]1 Y5 a4 O" X第2.7.9条吊电缆的钢索及拉紧装置，应按本册相应子目另行计算。
9 T$ A2 x+ n! G' c9 C' Y第2.7.10条钢索的计算长度以两端固定点的距离为准，不扣除拉紧装置的长度。
) _( g$ T' l1 n. H2 A' S  U# T第2.7.11条电缆敷设及桥架安装，应按说明的综合内容范围计算。
9 U+ S9 V' j6 x5 O8 E0 E6 r3F3O"r;B;P%B:j,[
[本帖最后由诚瑞水电于2023-4-2322:34编辑]

作者:诚瑞水电时间:2023-4-2320:41

第八章防雷及接地装置
' Q5 u" d) W9 {3 N9 i/ t. r4 f
) ^) h) J' n4 ?9 y# v' b第2.8.1条接地极制作安装以“根”为计量单位，其长度按设计长度计算，设计无规定期，每根长度按2.5m计算。若设计有管帽时，管帽另按加工件计算。:V2G*j$a!e,B*d,c
第2.8.2条接地母线敷设，按设计长度以“m”为计量单位计算工程量。接地母线、避雷线敷设，均按延长米计算，其长度按施工图设计水平和垂直规定长度另加3.9%的附加长度（涉及转弯、上下波动、避绕障碍物、搭接头所占长度）计算。计算主材费时应另增长规定的损耗率。
' a9 q- ^0 Q' s9 {) a* y$ W第2.8.3条接地跨接线以“处”为计量单位，按规程规定凡需作接地跨接线的工程内容，每跨接一次按一处计算，户外配电装置构架均需接地，每副构架按“一处”计算。(P,Z5v@#q
第2.8.4条避雷针的加工制作、安装，以“根”为计量单位，独立避雷针安装以“基”为计量单位。长度、高度、数量均按设计规定。独立避雷针的加工制作应执行“一般铁件”制作或按成品计算。#v8o*}8y#g)`-D'K
第2.8.5条半导体少长针消雷装置安装以“套”为计量单位，按设计安装高度分别执行相应子目。装置自身由设备制造厂成套供货。4[&w*SH2S;k
第2.8.6条运用建筑物内主筋作接地引下线安装以“10m”为计量单位，每一柱子内按焊接两根主筋考虑，假如焊接主筋数超过两根时，可按比例调整。
5 T( T6 B* P# k7 a; v第2.8.7条断接卡子制作安装以“套”为计量单位，按设计规定装设的断接卡子数量计算，接地检查井内的断接卡子安装按每井一套计算。;C$t(M,g'I7n%u;i-Z
第2.8.8条高层建筑物屋顶的防雷接地装置应执行“避雷网安装”，电缆支架的接地线安装应执行“户内接地母线敷设”。8S0^)^2@&_-~"~#Z
第2.8.9条均压环敷设以“m”为单位计算，重要考虑运用圈梁内主筋作均压环接地连线，焊接按两根主筋考虑，超过两根时，可按比例调整。长度按设计需要作均压接地圈梁中心线长度，以延长米计算。
- z" [5 u  ^6 q* ]; n5 Y+ v第2.8.10条钢、铝窗接地以“处”为计量单位（高层建筑六层以上的金属窗设计一般规定接地），按设计规定接地的金属窗数进行计算。%w:^:d,X*]&R9V%Z4p
第2.8.11条柱子主筋与圈梁连接以“处”为计量单位，每处按两根主筋与两根圈梁钢筋分别焊接连接考虑。假如焊接主筋和圈梁钢筋超过两根时，可按比例调整，需要连接的柱子主筋和圈梁钢筋“处”数按规定设计计算。0U4~$m-}/r,L5H.w~
G'H*N5H5o9]%B/\&u;w5}

$ O  {9 n( A& x, G; l3 c9 F: E- F1 T% \第九章10kV以下架空配电线路6y9`)g;M5L:|0v
&_)c5n:n$c#y%\

8 t: `& e' I0 P7 g第2.9.1条工地运送，是指项目内未计价材料从集中材料堆放点或工地仓库运至杆位上的工程运送，分人力运送和汽车运送，以“吨公里”为计量单位。
; ~$ i4 O8 I3 N! N0 `运送量计算公式如下：
& ~2 L9 S9 _+ z/ d  p工程运送量＝施工图用量×（1+损耗率）
4 d/ G5 R3 b$ Q5 @: K' Z4 @预算运送质量＝工程运送量＋包装物质量（不需要包装的可不计算包装物质量）
+ @6 ]% H5 `  @3 b& d. l! M* c运送质量可按表2.9.1的规定进行计算。
  Z6 G2 F& d7 x3 \8 N表2.9.1运送质量表（附图1）#m/Z(C%?!?6b'v
第2.9.2条无底盘、卡盘的电杆坑，其挖方体积
- p/ I( ^8 y1 ~+ ?' {V＝0.8×0.8×h
* _7 J# [  p& I* W! B式中h————坑深（m）。
( x/ a9 _+ J' P' f第2.9.3条电杆坑的马道土、石方量按每坑0.2m3计算。
+ b+ I- z) f8 B% K1 u第2.9.4条施工操作裕度按底拉盘底宽每边增长0.1m。
4 W' _8 X) C( m. J第2.9.5条各类土质的放坡系数按表2.9.5计算：*|-X4u;q.\3t*[7Q
表2.9.5各类土质的放坡系数（附图2）
1 E# q, p; j2 L9 p. l% g4 r+ D8 ?第2.9.6条冻土厚度大于300mm时，冻土层的挖方量按挖坚土项目乘以系数2.5。其他土层仍按土质性质执行项目子目。#w)\4F9T-\+P3o"O
第2.9.7条土方量计算公式#S5l4X:Q/[;z

8 r5 c- F0 M9 s4 M+ m式中：V————土（石）方体积（m3）；
: j8 K9 s+ [: k0 o" P# c' E3 Ga（b）————坑底宽（m），a（b）＝底拉盘底宽＋2×每边操作裕度；+V"U'D#N/o5w
a1（b1）————坑口宽（m），a1（b1）＝a（b）＋2×h×边坡系数。
  G) u4 U, r! v3 L* e$ q第2.9.8条杆坑土质按一个坑的重要土质而定，如一个坑大部分为普通土，少量为坚土，则该坑应所有按普通土计算。&T;dS2e!n
第2.9.9条带卡盘的电杆坑，如原计算的尺寸不能满足卡盘安装时，因卡盘超长而增长的土（石）方量另计。
$ j1 u. {' v) d1 R第2.9.10条底盘、卡盘、拉线盘按设计用量以“块”为计量单位。
5 l7 p3 f  c; q# G+ g+ V: l  @1 J1 I第2.9.11条杆塔组立，分别杆塔形式和高度按设计数量以“根”为计量单位。&q%Z3a8x7K7\5o(R"p
第2.9.12条拉线制作安装按施工图设计规定，分别不同形式，以“根”为计量单位。
. H: b4 \, N. {" y3 z, I0 ^第2.9.13条横担安装按施工图设计规定，分不同形式和截面，以“根”为计量单位，项目子目按单根拉线考虑，若安装V型、Y型或双拼型拉线时，按2根计算。拉线长度按设计全根长度计算，设计无规定期可按表2.9.13计算。
/ g, J( ~1 q  U, a# a* o; t: H+ @表2.9.13拉线长度单位：m/根（附图3）{-m,M(H9h0p.x#I
第2.9.14条导线架设，分别导线类型和不同截面以“km/线”为计量单位计算。导线预留长度按表2.9.14的规定计算。
+ w" X* {1 R1 D8 Q" W表2.9.14导线预留长度单位：m/根(附图4）&`2p0U4t/I,i,\'o
第2.9.15条导线跨越架设，涉及越线架的搭、拆和运送以及因跨越（障碍）施工难度增长而增长的工作量，以“处”为计量单位。每个跨越间距按50m以内考虑，大于50m而小于100m时按2处计算，以此类推。在计算架线工程量时，不扣除跨越档的长度。+^&["G"W5p4|2D8F
第2.9.16条杆上变配电设备安装以“台”或“组”为计量单位，涉及杆上钢支架及设备的接地安装，但钢支架主材、连引线、线夹、金具等应按设计规定另行计算，调试应按本册相应子目另行计算。
% c' Z3 _& D* K+ K+ h$ a, R9 }3 }
3 V5 z) L1 i6 N5 U8 F3 Y! C
  X: m; u& C: L6 w1 `/ I' m2 b第十章电气调整实验
" t% U: c4 p3 O, O% t1 K( Q( F7 _
7 y4 J8 D3 u& `- B. X5 L' i
: t2 D4 _: {1 _  F6 ~第2.10.1条电气调试系统的划分以电气原理系统图为依据。电气设备组件的本体实验均涉及在相应系统调试之内，不得反复计算。绝缘子和电缆等单体实验，只在单独实验时使用。在系统调试项目中各工序的调试费用如需单独计算时，可按表2.10.1所列比例计算。
: X6 u) j2 N" m- V$ c$ A表2.10.1电气调试系统各工序的调试费用（附图5）
+ w' K- T7 J' P# e' U# T7 i第2.10.2条电气调试所需的电力消耗已涉及在有关项目内，一般不另计算。但10kW以上电机及发电机的启动调试用的蒸气、电力和其他动力能源消耗及变压器空载试运转的电力消耗，另行计算。;Y4]*z4\7D;D8B(]7~0]
第2.10.3条供电桥回路的断路器、母线分段断路器，均按独立的送配电设备系记录算调试费。4o.C'@4H'{2T)oJ$t
第2.10.4条送配电设备系统调试，系按一侧有一台断路器考虑的，若两侧均有断路器时，则应按两个系记录算。
' C9 u/ m# `: r第2.10.5条送配电设备系统调试，合用于各种供电回路（涉及照明供电回路）的系统调试。凡供电回路中带有仪表、继电器、电磁开关等调试组件的（不涉及闸刀开关、保险器），均按调试系记录算。移动式电器和以插座连接的家电设备业经厂家调试合格、不需要用户自调的设备均不应计算调试费用。
% n& R& Z9 n0 P5 N% q# ]% L8 g第2.10.6条变压器系统调试，以每个电压侧有一台断路器为准。多于一个断路器的按相应电压等级送配电设备系统调试的相应子目另行计算。
# A& E8 ~2 ?. e% G) ~; |第2.10.7条干式变压器，执行相应容量变压器调试乘以系数0.8。
9 [. A0 P$ s) d* @5 x! E第2.10.8条特殊保护装置，均以构成一个保护回路为一套，其工程量计算规定如下（特殊保护装置未涉及在各系统调试子目之内，应另行计算）：(H.Q2Z7r3x1d5b
1．发电机转子接地保护，按全厂发电机共享一套考虑。
. O% {( N( u1 u; Q. ?8 M. c2．距离保护，按设计规定所保护的送电线路断路器台数计算。%w5W#v6B)~.k"P
3．高频保护，按设计规定所保护的送电线路断路器台数计算。/T$Lo3|*P1k$s
4．故障录波器的调试，以一块屏为一套系记录算。
( D; M# _/ z# H: Y) e1 o& h& a8 p5．失灵保护，按设立该保护的断路器台数计算。:S9B'j0x0t5u2@!d
6．失磁保护，按所保护的电机台数计算。
  J) p1 M( ^9 h5 J8 ~9 x; K7．变流器的断线保护，按变流器台数计算。
  x! K; F! V5 @4 s/ a8．小电流接地保护，按装设该保护的供电回路断路器台数计算。
/ i( g  ]2 m9 D3 w9．保护检查及打印机调试，按构成该系统的完整回路为一套计算。
2 n9 C1 s: T9 }& `6 d+ T8 D, d- r第2.10.9条自动装置及信号系统调试，均涉及继电器、仪表等组件自身和二次回路的调整实验，具体规定如下：!h#a7U2q+B7Z9Q)R
1．备用电源自动投入装置，按连锁机构的个数拟定备用电源自投装置系统数。一个备用厂用变压器，作为三段厂用工作母线备用的厂用电源，计算备用电源自动投入装置调试时，应为三个系统。装设自动投入装置的两条互为备用的线路或两台变压器，计算备用电源自动投入装置调试时，应为两个系统。备用电动机自动投入装置亦按此计算。
# t* V, E6 }: ]/ V) |: J2 E2．线路自动重合闸调试系统，按采用自动重合闸装置的线路自动断路器的台数计算系统数。综合重合闸也按此计算。不间断电源装置调试按容量以“套”为计量单位。
7 b7 h9 [9 J* v+ S  K3．自动调频装置的调试，以一台发电机为一个系统。
  U) n# z& E1 u- `  E/ v$ {- s4 I4．同期装置调试，按设计构成一套能完毕同期并车行为的装置为一个系记录算。
+ L& e- P7 N  y& c. ^5 B* x& L5 D9 L4 s5．蓄电池及直流监视系统调试，一组蓄电池按一个系记录算。$VU-v"t%p:]/X#O1G&~
6．事故照明切换装置调试，按设计能完毕交直流切换的一套装置为一个调试系记录算。;U7p0e#h;E+f(Y
7．周波减负荷装置调试，凡有一个周率继电器，不管带几个回路，均按一个调试系记录算。
$ E! d1 d/ y& b. p2 c# A0 P: B* w& u7 C8．变送器屏以屏的个数计算。"I;|!w&I#k#wM'Z4X
9．中央信号装置调试，按每一个变电所或配电室为一个调试系记录算工程量。%r0F/Z-R"_9v.N5D4x
第2.10.10条按地网的调试规定如下：
, u1 g' Q5 a" O! ^2 m0 r; @, S1．接地网接地电阻的测定。一般的发电厂或变电站连为一体的母网，按一个系记录算；自成母网不与厂区母网相连的独立接地网，另接一个系记录算。大型建筑群各有自己的接地网（接地电阻值设计有规定），虽然在最后也将各接地网联在一起，但应按各自的接地网计算，不能作为一个网，具体应按接地网的实验情况而定。-MQ.{#U3n3h1e
2．避雷针接地电阻的测定。每一避雷针均有单独接地网（涉及独立的避雷针、烟囱避雷针等）时，均按一组计算。)f6h0g!n6I'p3K
3．独立的接地装置按组计算。如一台柱上变压器有一个独立的接地装置，即按一组计算。
; W3 o+ w/ B$ ?- h3 D第2.10.11条避雷器、电容器的调试，按每三相为一组计算；单个装设的亦按一组计算，上述设备如设立在发电机、变压器、输、配电线路的系统或回路内，仍应按相应项目此外计算调试费用。
2 E& G% q) J' u" L, r$ `第2.10.12条高压电气除尘系统调试，按一台升压变压器、一台机械整流器及附属设备为一个系记录算，分别按除尘器㎡范围执行。4A1s(R&t;q-[
第2.10.13条硅整流装置调试，按一套硅整流装置为一个系记录算。
8 \8 Y& K" i$ C/ \5 o0 L; g! X7 \; j第2.10.14条普通电动机的调试，分别按电机的控制方式、功率、电压等级，以“台”为计量单位。6H#C;~$v"u(@4b1p/Z4k&_.K9u
第2.10.15条可控硅调速直流电动机调试以“系统”为计量单位，其调试内容涉及可控硅整流装置系统和直流电动机控制回路系统两个部分的调试。3^(M$f0u.e9p(A1y)]
第2.10.16条交流变频调速电动机调试以“系统”为计量单位，其调试内容涉及变频装置系统和交流电动机控制回路系统两个部分调试。
0 b; N9 J" a2 W; q6 W: d第2.10.17条微型电机系指功率在0.75kW以下的电机，不分类别，一律执行微电机综合调试项目，以“台”为计量单位。电机功率在0.75kW以上的电机调试应按电机类别和功率分别执行相应的调试项目。
9 h& w- W2 X1 x; ]! z/ g第2.10.18条一般的住宅、学校、办公楼、旅馆、商店等民用电气工程的供电调试应按下列规定：3O-X$h8`%n
1．配电室内带有调试组件的盘、箱、柜和带有调试组件的照明主配电箱，应按供电方式执行相应的“配电设备系统调试”子目。:j(h'd4F2u.k.t
2．每个用户房间的配电箱（板）上虽装有电磁开关等调试组件，但假如生产厂家已按固定的常规参数调整好，不需要安装单位进行调试就可直接投入使用的，不得计取调试费用。
  O5 n- f  U" l9 K3．民用电度表的调整校验属于供电部门的专业管理，一般皆由用户向供电局订购调试完毕的电度表，不得此外计算调试费用。3[3QG:c8m,j:T
第2.10.19条高标准的高层建筑、高级宾馆、大会堂、体育馆等具有较高控制技术的电气工程（涉及照明工程中由程控调光控制的装饰灯具），应按控制方式执行相应的电气调试项目。7P!|3E)[:G:k&{&w

4 Z6 c& I2 y3 w/ E7 O8 k/ W" A:Y$C/r2l3S!x)s1z
%^8k(b7{;T+L&P(B&|+\3y
第十一章配管、配线
/ l% T7 Y7 u1 r. b2 D
; d# s3 S5 e& R. g: G. T- S
4 r- h; {4 |) ~" h( I+ G& H第2.11.1条各种配管应区别不同敷设方式、敷设位置、管材材质、规格，以“延长米”为计量单位，不扣除管路中间的接线箱（盒）、灯头盒、开关盒所占长度。1x&c%m)?(o.|6p#W
第2.11.2条项目未涉及钢索架设及拉紧装置、接线箱（盒）、支架的制作安装时，其工程量应另行计算。,T5}!l8U#y"M3X%m2n
第2.11.3条管内穿线的工程量，应区别线路性质、导线材质、导线截面，以单线“延长米”为计量单位计算。线路分支接头线的长度已综合考虑。
" x# [7 h! q* G9 W- {照明线路中的导线截面大于或等于6㎜2时，应执行动力线路穿线相应项目。
* y  r3 l' L% V' ^7 Y( e; [1 F* b% I第2.11.4条线夹配线工程量，应区别于线夹材质（塑料、瓷质）、线式（两线、三线）、敷设位置（在木、砖、混凝土）以及导线规格，以线路“延长米”为计量单位计算'^1P)J:S"w:])S
第2.11.5条绝缘子配线工程量，应区别绝缘子形式（针式、鼓形、蝶式），绝缘子配线位置（沿屋架、梁、柱、墙，跨屋架、梁、柱、木结构、顶棚内、砖、混凝土结构，沿钢支架及钢索），导线截面积，以线路“延长米”为计量单位计算。
) N9 e/ y. m% ~( O4 Y, C绝缘子暗配，引下线按线路支持点至天棚下缘距离的长度计算。
6 o8 E; d4 V6 D  w: T第2.11.6条槽板配线工程量，应区别槽板材质（木质、塑料）、配线位置（木结构、砖、混凝土）、导线截面、线式（二线、三线），以线路“延长米”为计量单位计算。:KP0U+S6x*Y(O1a.g;w:O8E6B
第2.11.7条塑料护套线明敷工程量，应区别导线截面、导线芯数（二芯、三芯）、敷设位置（木结构、砖混凝土结构、沿钢索），以单根线路每束“延长米”为计量单位计算。
0 _* w6 h- O5 I- b* I% s4 _" E' d第2.11.8条线槽配线工程量，应区别导线截面，以单根线路“延长米”为计量单位计算。&t5O4n;j,ay
第2.11.9条钢索架设工程量，应区别圆钢、钢索直径（φ6、φ9、），按图示墙（柱）内缘距离，以“延长米”为计量单位计算，不扣除拉紧装置所占长度。
. X3 k- k$ ~0 b5 V第2.11.10条母线拉紧装置及钢索拉紧装置制作安装工程量，应区别母线截面、花篮螺栓直径（12、16、18）以“套”为计量单位计算。
7 ^/ c7 x# |9 A3 |# |第2.11.11条车间带形母线安装工程量，应区别母线材质（铝、钢）、母线截面、安装位置（沿屋架、梁、柱、墙，跨屋架、梁、柱）以“延长米”为计量单位计算。;V)]:L(g3E0{3c:_7w.L$K
第2.11.12条动力配管混凝土地面刨沟工程量，应区别管子直径，以“延长米”为计量单位计算。*q3Z-W8w)R6h3N6I(q)D
第2.11.13条接线箱安装工程量，应区别安装形式（明装、暗装）、接线箱半周长，以“个”为计量单位计算。&B+@6P;?0S6W"N'Y'C
第2.11.14条接线盒安装工程量，应区别安装形式（明装、暗装、钢索上）以及接线盒类型，以“个”为计量单位计算。2R7E8?#M/T8V)h#?5v:[
第2.11.15条灯具、明、暗开关、插座、按钮等的预留线，已分别综合在相应项目内，不另行计算。
5 D. k2 X/ i$ D1 e配线进入开关箱、柜、板的预留线，按表2.11.15规定的长度，分别计入相应的工程量。
1 f$ I( ?8 ^+ k6 W表2.11.15配线进入开关箱、柜、板的预留线（每一根线）（附图6）
1 F  N  ]0 i7 l6 u( G
! ?, F: M1 r7 b9 L/ g( U5 V  f[本帖最后由诚瑞水电于2023-4-2322:38编辑]

作者:诚瑞水电时间:2023-4-2320:56
第十二章照明器具安装:J0J8e8F%D2Z)D4c$L

: C" n& [( Y% p' H8 X+ E" t
5 f$ J5 [6 `( V/ E1 q第2.12.1条普通灯具安装的工程量，应区别灯具的种类、型号、规格以“套”为计量单位计算。普通灯具安装合用范围见表2.12.1。/w2K-a&n-N6T0L;G/m2V*h
表2.12.1普通灯具安装合用范围（附图1）
