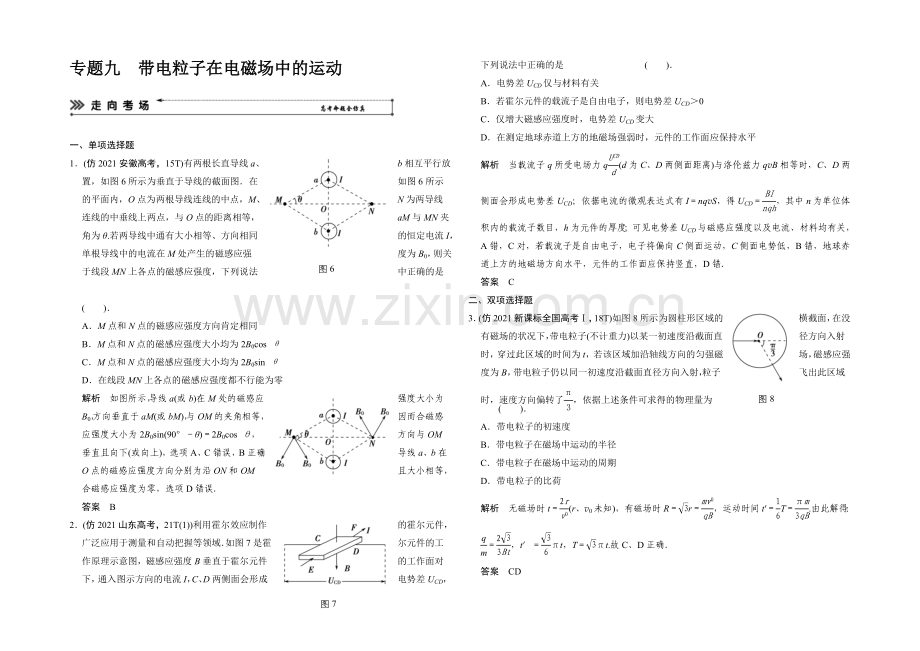

专题九 带电粒子在电磁场中的运动
一、单项选择题
图6
1．(仿2021安徽高考，15T)有两根长直导线a、b相互平行放置，如图6所示为垂直于导线的截面图．在如图6所示的平面内，O点为两根导线连线的中点，M、N为两导线连线的中垂线上两点，与O点的距离相等，aM与MN夹角为θ.若两导线中通有大小相等、方向相同的恒定电流I，单根导线中的电流在M处产生的磁感应强度为B0，则关于线段MN上各点的磁感应强度，下列说法中正确的是 ( )．
A．M点和N点的磁感应强度方向肯定相同
B．M点和N点的磁感应强度大小均为2B0cos θ
C．M点和N点的磁感应强度大小均为2B0sin θ
D．在线段MN上各点的磁感应强度都不行能为零
解析 如图所示，导线a(或b)在M处的磁感应强度大小为B0，方向垂直于aM(或bM)，与OM的夹角相等，因而合磁感应强度大小为2B0sin(90°－θ)＝2B0cos θ，方向与OM垂直且向下(或向上)，选项A、C错误，B正确；导线a、b在O点的磁感应强度方向分别为沿ON和OM且大小相等，合磁感应强度为零，选项D错误．
答案 B
图7
2．(仿2021山东高考，21T(1))利用霍尔效应制作的霍尔元件，广泛应用于测量和自动把握等领域．如图7是霍尔元件的工作原理示意图，磁感应强度B垂直于霍尔元件的工作面对下，通入图示方向的电流I，C、D两侧面会形成电势差UCD，下列说法中正确的是 ( )．
A．电势差UCD仅与材料有关
B．若霍尔元件的载流子是自由电子，则电势差UCD＞0
C．仅增大磁感应强度时，电势差UCD变大
D．在测定地球赤道上方的地磁场强弱时，元件的工作面应保持水平
解析 当载流子q所受电场力q(d为C、D两侧面距离)与洛伦兹力qvB相等时，C、D两侧面会形成电势差UCD；依据电流的微观表达式有I＝nqvS，得UCD＝，其中n为单位体积内的载流子数目，h为元件的厚度；可见电势差UCD与磁感应强度以及电流、材料均有关，A错，C对，若载流子是自由电子，电子将偏向C侧面运动，C侧面电势低，B错，地球赤道上方的地磁场方向水平，元件的工作面应保持竖直，D错．
答案 C
二、双项选择题
图8
3．(仿2021新课标全国高考Ⅰ，18T)如图8所示为圆柱形区域的横截面，在没有磁场的状况下，带电粒子(不计重力)以某一初速度沿截面直径方向入射时，穿过此区域的时间为t，若该区域加沿轴线方向的匀强磁场，磁感应强度为B，带电粒子仍以同一初速度沿截面直径方向入射，粒子飞出此区域时，速度方向偏转了，依据上述条件可求得的物理量为 ( )．
A．带电粒子的初速度
B．带电粒子在磁场中运动的半径
C．带电粒子在磁场中运动的周期
D．带电粒子的比荷
解析 无磁场时t＝(r、v0未知)，有磁场时R＝r＝，运动时间t′＝T＝.由此解得：＝，t′＝πt，T＝πt.故C、D正确．
答案 CD
图9

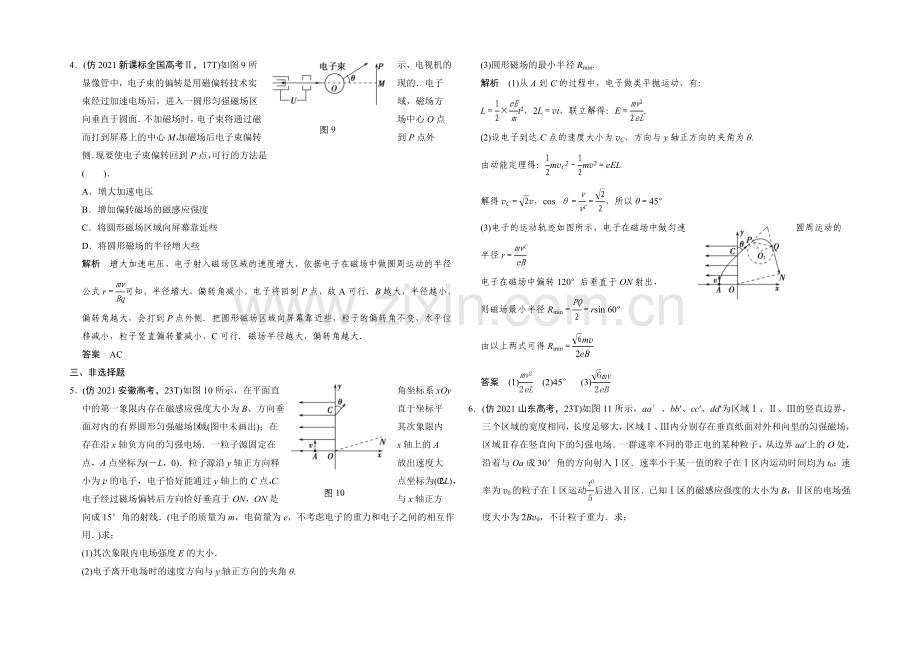

4．(仿2021新课标全国高考Ⅱ，17T)如图9所示，电视机的显像管中，电子束的偏转是用磁偏转技术实现的．电子束经过加速电场后，进入一圆形匀强磁场区域，磁场方向垂直于圆面．不加磁场时，电子束将通过磁场中心O点而打到屏幕上的中心M，加磁场后电子束偏转到P点外侧．现要使电子束偏转回到P点，可行的方法是 ( )．
A．增大加速电压
B．增加偏转磁场的磁感应强度
C．将圆形磁场区域向屏幕靠近些
D．将圆形磁场的半径增大些
解析 增大加速电压，电子射入磁场区域的速度增大，依据电子在磁场中做圆周运动的半径公式r＝可知，半径增大，偏转角减小，电子将回到P点，故A可行．B越大，半径越小，偏转角越大，会打到P点外侧．把圆形磁场区域向屏幕靠近些，粒子的偏转角不变，水平位移减小，粒子竖直偏转量减小，C可行．磁场半径越大，偏转角越大．
答案 AC
三、非选择题
图10
5．(仿2021安徽高考，23T)如图10所示，在平面直角坐标系xOy中的第一象限内存在磁感应强度大小为B、方向垂直于坐标平面对内的有界圆形匀强磁场区域(图中未画出)；在其次象限内存在沿x轴负方向的匀强电场．一粒子源固定在x轴上的A点，A点坐标为(－L，0)．粒子源沿y轴正方向释放出速度大小为v的电子，电子恰好能通过y轴上的C点，C点坐标为(0，2L)，电子经过磁场偏转后方向恰好垂直于ON，ON是与x轴正方向成15°角的射线．(电子的质量为m，电荷量为e，不考虑电子的重力和电子之间的相互作用．)求：
(1)其次象限内电场强度E的大小．
(2)电子离开电场时的速度方向与y轴正方向的夹角θ.
(3)圆形磁场的最小半径Rmin.
解析 (1)从A到C的过程中，电子做类平抛运动，有：
L＝×t2，2L＝vt，联立解得：E＝.
(2)设电子到达C点的速度大小为vC，方向与y轴正方向的夹角为θ.
由动能定理得：mvC2－mv2＝eEL
解得vC＝v，cos θ＝＝，所以θ＝45°
(3)电子的运动轨迹如图所示，电子在磁场中做匀速圆周运动的半径r＝
电子在磁场中偏转120°后垂直于ON射出，
则磁场最小半径Rmin＝＝rsin 60°
由以上两式可得Rmin＝
答案 (1) (2)45° (3)
6．(仿2021山东高考，23T)如图11所示，aa′、bb′、cc′、dd′为区域Ⅰ、Ⅱ、Ⅲ的竖直边界，三个区域的宽度相同，长度足够大，区域Ⅰ、Ⅲ内分别存在垂直纸面对外和向里的匀强磁场，区域Ⅱ存在竖直向下的匀强电场．一群速率不同的带正电的某种粒子，从边界aa′上的O处，沿着与Oa成30°角的方向射入Ⅰ区．速率小于某一值的粒子在Ⅰ区内运动时间均为t0；速率为v0的粒子在Ⅰ区运动后进入Ⅱ区．已知Ⅰ区的磁感应强度的大小为B，Ⅱ区的电场强度大小为2Bv0，不计粒子重力．求：
图11
(1)该种粒子的比荷；
(2)区域Ⅰ的宽度d；
(3)速率为v0的粒子在Ⅱ区内运动的初、末位置间的电势差U；
(4)要使速率为v0的粒子进入Ⅲ区后能返回到Ⅰ区，Ⅲ区的磁感应强度B′的大小范围应为多少？
解析 (1)速率小于某一值的粒子在区域Ⅰ中运动时间均为t0，这些粒子不能从bb′离开区域Ⅰ，其轨迹如图a所示(图中只画出某一速率粒子的轨迹)．粒子运动轨迹的圆心角为φ1＝300° ①
t0＝T＝T ②
由牛顿其次定律得qvB＝ ③
T＝ ④
得粒子的比荷＝ ⑤
(2)设速率为v0的粒子在区域Ⅰ内运动轨迹所对圆心角为φ2，φ2＝φ1＝60°
⑥
由几何学问可知，穿出bb′时速度方向与bb′垂直，其轨迹如图b所示，设轨迹半径为R0，d＝R0sin φ2 ⑦
R0＝
区域Ⅰ的宽度d＝ ⑧
(3)设速率为v0的粒子离开区域Ⅱ时的速度大小为v1，方向与边界cc′的夹角为φ3
水平方向有d＝v0t 竖直方向有vy＝at ⑨
a＝＝ ⑩
tan φ3＝ ⑪
v1＝2v0 ⑫
φ3＝30° ⑬
由动能定理得qU＝mv12－mv02 ⑭
U＝ ⑮
(4)速率为v0的粒子在区域Ⅲ内做圆周运动，当Ⅲ区内的磁感应强度为B1时，粒子恰好不能从区域Ⅲ的边界dd′飞出，设其轨迹半径为r，则
r(1＋cos φ3)＝d ⑯
r＝，解得B1＝B ⑰
所以，粒子能返回Ⅰ区，B′的大小范围为B′≥B ⑱
答案 (1) (2) (3)
(4)B′≥B
