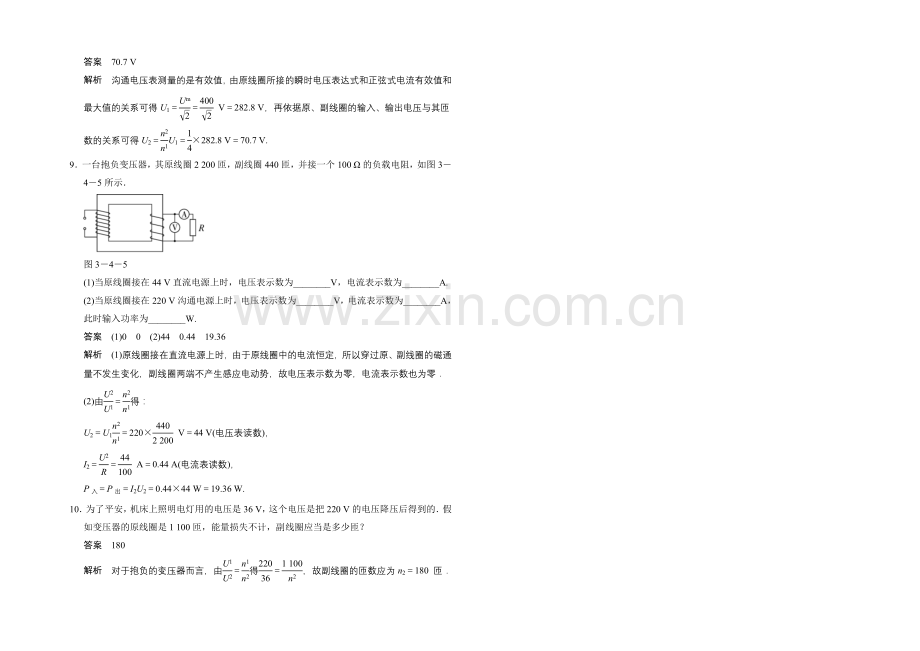

2020-2021学年高二物理人教版选修1-1题组训练:3.4-变压器-Word版含解析.docx_第2页
第2页 / 共2页
亲,该文档总共2页,全部预览完了,如果喜欢就下载吧!
资源描述

1、3.4 变压器(时间:60分钟)题组一、对变压器原理的理解1下列关于变压器的说法中正确的是( )A变压器是把电能通过磁场能转换成电能的装置B变压器的原、副线圈组成闭合回路C变压器的铁芯中产生交变电流D变压器的副线圈中产生直流电答案A2关于抱负变压器,下面各说法中正确的是()A它的输出功率可以大于它的输入功率B它不仅可以转变沟通电压还可以转变直流电压C原副线圈两端的电压与它们的匝数成正比D原副线圈的电流与它们的匝数成正比答案C解析抱负变压器的输出功率等于输入功率,A错;变压器不能转变直流的电压,B错;原、副线圈两端的电压与它们的匝数成正比,通过原、副线圈的电流与它们的匝数成反比,C对,D错3对变

2、压器工作原理,下列说法正确的是()A变压器只转变沟通电压B变压器可以转变沟通电压,也可以转变直流电压C变压器原副线圈的磁通量变化率相同D变压器副线圈匝数越多,副线圈上的电压越小答案AC解析依据变压器的工作原理,变压器只转变沟通电压,选项A对,B错;原副线圈磁通量的变化率相同,选项C对;由En,可知D错4抱负变压器的原、副线圈中肯定相同的物理量有()A沟通电的频率 B磁通量的变化率C功率 D沟通电的峰值答案ABC解析抱负变压器原、副线圈的功率相等,频率相同,磁通量相同,磁通量变化率相同5把直流电源接到变压器的原线圈上,变压器却不能转变直流电压其缘由是()A没有磁通量通过原线圈B没有磁通量通过副线

3、圈C通过原、副线圈的磁通量没有变化D通过原、副线圈的磁通量不相等答案C解析直流电的磁场是不变的,所以通过原、副线圈的磁通量就不变,也就没有在副线圈上产生感应电动势,故C选项正确题组二、变压器的规律及应用6将输入电压为220 V、输出电压为6 V的变压器改绕成输出电压为24 V的变压器已知副线圈原来的匝数为36匝,现不转变原线圈的匝数,则副线圈应增绕的匝数为( )A144匝 B108匝 C180匝 D540匝答案B7一台抱负降压变压器从10 kV的线路中降压并供应200 A的负载电流已知两个线圈的匝数比为401,则变压器的输出电压及输出功率是()A250 V,50 kW B10 kV,200 k

4、WC250 V,200 kW D10 kV,2103 kW答案A解析由得U2 V250 V,由抱负变压器功率关系得P入P出U1I1U2I2200250 W50 kW.故选项A正确8一抱负变压器原、副线圈匝数比是41,若原线圈上加电压u1400sin(100t)V,则接在副线圈两端沟通电压表的示数为_答案70.7 V解析沟通电压表测量的是有效值,由原线圈所接的瞬时电压表达式和正弦式电流有效值和最大值的关系可得U1 V282.8 V,再依据原、副线圈的输入、输出电压与其匝数的关系可得U2U1282.8 V70.7 V.9一台抱负变压器,其原线圈2 200匝,副线圈440匝,并接一个100 的负载电

5、阻,如图345所示图345(1)当原线圈接在44 V直流电源上时,电压表示数为_V,电流表示数为_A.(2)当原线圈接在220 V沟通电源上时,电压表示数为_V,电流表示数为_A,此时输入功率为_W.答案(1)00(2)440.4419.36解析(1)原线圈接在直流电源上时,由于原线圈中的电流恒定,所以穿过原、副线圈的磁通量不发生变化,副线圈两端不产生感应电动势,故电压表示数为零,电流表示数也为零(2)由得:U2U1220 V44 V(电压表读数),I2 A0.44 A(电流表读数),P入P出I2U20.4444 W19.36 W.10为了平安,机床上照明电灯用的电压是36 V,这个电压是把220 V的电压降压后得到的假如变压器的原线圈是1 100匝,能量损失不计,副线圈应当是多少匝?答案180解析对于抱负的变压器而言,由得,故副线圈的匝数应为n2180 匝
