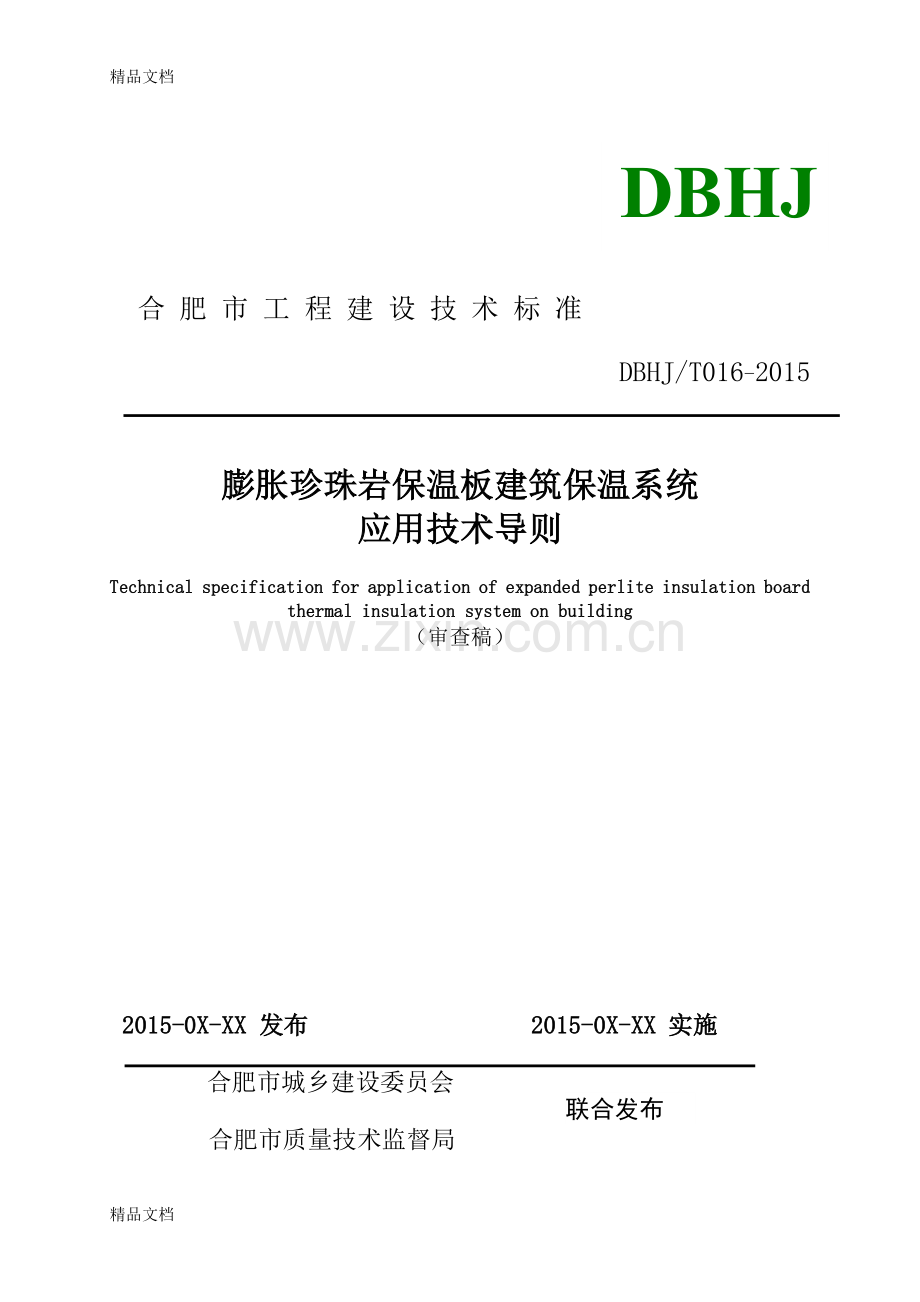

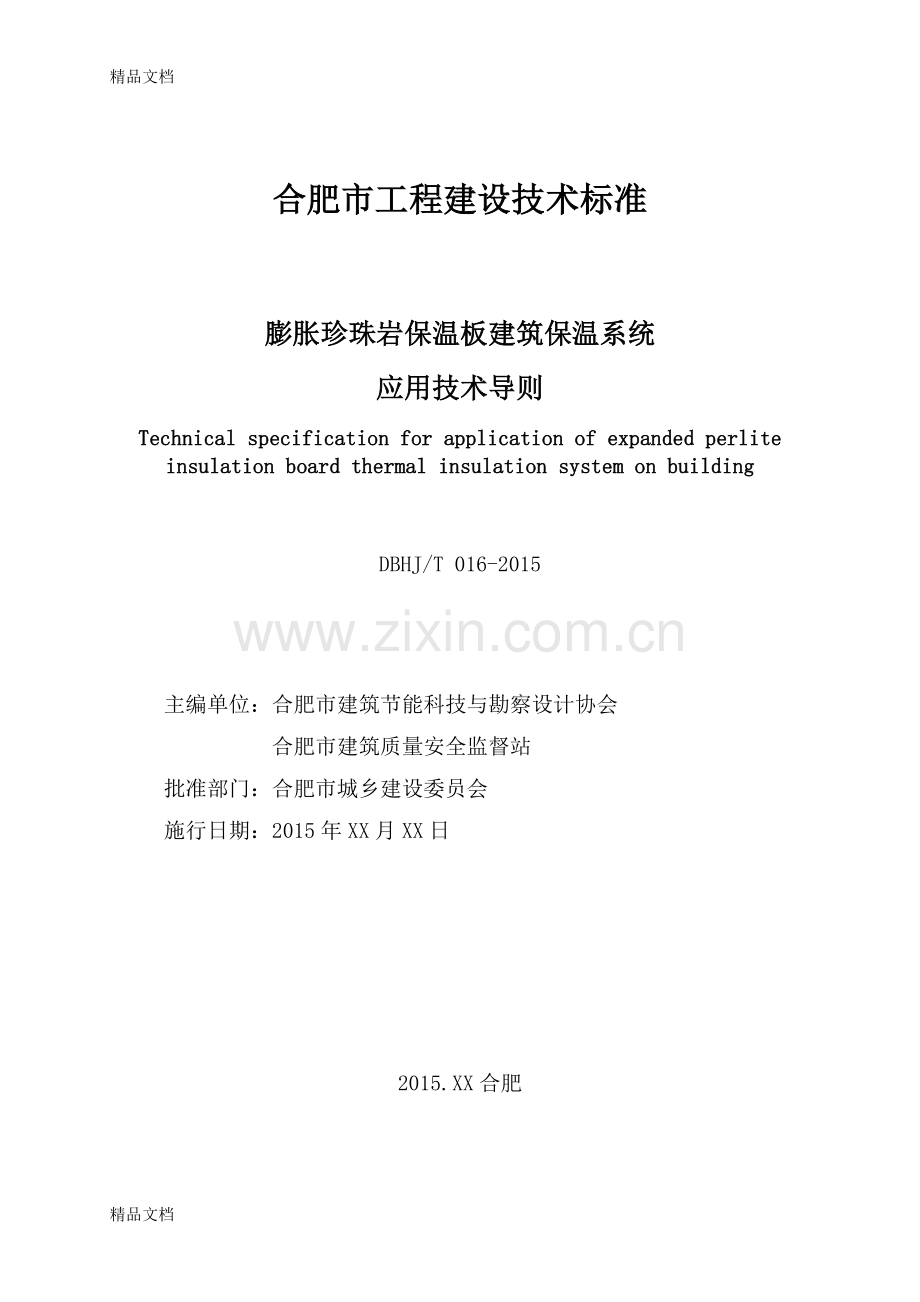

精品文档 DBHJ合 肥 市 工 程 建 设 技 术 标 准 DBHJ/T016-2015膨胀珍珠岩保温板建筑保温系统应用技术导则Technical specification for application of expanded perlite insulation board thermal insulation system on building（审查稿）2015-0X-XX 发布 2015-0X-XX 实施联合发布合肥市城乡建设委员会合肥市质量技术监督局合肥市工程建设技术标准膨胀珍珠岩保温板建筑保温系统应用技术导则Technical specification for application of expanded perlite insulation board thermal insulation system on buildingDBHJ/T 016-2015主编单位：合肥市建筑节能科技与勘察设计协会 合肥市建筑质量安全监督站批准部门：合肥市城乡建设委员会施行日期：2015年XX月XX日2015.XX合肥精品文档前 言为规范膨胀珍珠岩保温板建筑保温系统的设计、施工、监理和工程验收，确保工程质量和提高应用技术水平，导则编制组根据国家和地方现行相关技术规范、标准，积极借鉴、吸收兄弟省市同类标准的先进经验，结合合肥市地域、气候特点，以及膨胀珍珠岩保温板的性能及技术特征，经广泛调查和试验研究，认真总结工程实践经验，在专家论证并广泛征求意见的基础上，制定本导则。本导则共分7章和3个附录。主要内容包括：1 总则、2 术语、3 基本规定、4性能指标、5设计、6 施工、7质量验收、附录等。本导则由合肥市城乡建设委员会负责管理，合肥市建筑节能科技协会负责解释。请各有关单位在执行本标准过程中，注意收集资料，总结经验，并将需要修改、补充的意见和建议反馈给合肥市建筑节能科技协会（地址：合肥市庐阳区阜南路57号，邮编：230001，电话：[phone]，传真：[phone]），以供修编时参考。本导则主编单位：合肥市建筑节能科技与勘察设计协会 合肥市建筑质量安全监督站安徽铭源新型建材科技有限公司本导则参编单位：安徽省建工集团有限公司安徽省施工图审查有限公司安徽省建筑科学研究设计院煤炭工业合肥设计研究院合肥华举建筑装饰工程有限公司合肥莱克利安保温科技有限公司信阳天意节能技术有限公司安徽省产品质量监督检验研究院安徽众锐质量检测有限公司本导则主要起草人员：甄茂盛 陈 刚 鲁长权 王俊贤 章茂木 于 飞 曹丽荣 邵 劲 赵贵生 孙 魏 郑 鹏 万普华 杨国军 王建春 方 明王东红 朱 平 章 琛 肖方初 曹必腾 陈小金本导则主要审查人员： 目 次1 总则12术语23 基本规定64 材 料84.1 一般规定84.2 系统性能94.3 系统组成材料104.4 材料进场检验185 设计205.1 一般规定205.2 构造设计215.3 热工设计326 施 工336.1 一般规定336.2 施工准备346.3 施工工序366.4 外墙外保温系统的施工与控制446.5 屋面和楼地面保温工程施工与控制506.6 架空楼板保温工程施工与控制526.7 细部处理536.8 安全文明施工和成品保护557 工程验收577.1 一般规定577.2 外墙外保温工程617.3 屋面保温工程667.4 楼地面及架空楼板保温工程68附录A71附录B 膨胀珍珠岩保温板泛碱性能试验方法75附录C 湿热强度损失率试验方法77本导则用词说明80引用标准名录81条文说明831 总则1.0.1 为贯彻建筑节能相关政策法规，规范膨胀珍珠岩保温板建筑保温系统的工程应用，保证工程质量，做到技术先进、质量可靠、安全适用、经济合理，制定本导则。1.0.2 本导则适用于合肥市行政区域内抗震设防烈度为7度及以下的新建、改（扩）建民用建筑中采用膨胀珍珠岩保温板薄抹灰外墙外保温系统、膨胀珍珠岩保温板楼地面保温系统、膨胀珍珠岩保温板屋面的设计、施工及验收。既有建筑节能改造，工业建筑节能工程可参照执行。1.0.3 膨胀珍珠岩保温板建筑保温系统的设计、施工、验收除应执行本导则外，尚应符合国家、行业和地方现行有关标准以及合肥市建筑节能的有关规定。2术语2.0.1 膨胀珍珠岩保温板建筑保温系统expanded perlite insulation board of building external thermal insulation system 用于建筑物外墙面、楼地面、屋面上，以膨胀珍珠岩保温板为保温层的建筑保温构造总称，包括膨胀珍珠岩保温板薄抹灰外墙保温系统、膨胀珍珠岩保温板楼地面保温和膨胀珍珠岩保温板屋面保温。2.0.2 膨胀珍珠岩保温板expanded perlite insulation board 以膨胀珍珠岩为主要材料，与非泡花碱类无机胶凝材料、外加剂等混合后，经模压成型、养护生产工艺制成的无机防火保温板材。2.0.3 膨胀珍珠岩保温板外墙外保温系统 expanded perlite insulation board exterior insulation system置于建筑物外墙外侧，由膨胀珍珠岩保温板、固定材料（胶粘剂、锚栓）、抹面层（抹面胶浆和耐碱玻纤网布）及饰面层等构成的外墙保温构造。2.0.4 膨胀珍珠岩保温板楼地面保温系统 expanded perlite insulation board in floor insulation system 分为膨胀珍珠岩保温板楼地面保温系统和玻化微珠保温板底层地面保温系统，其中：膨胀珍珠岩保温板楼地面保温系统是置于建筑物地面结构层上，由粘结层、玻化微珠保温板保温层和保护层等构成的地面保温构造；膨胀珍珠岩保温板底层地面保温系统是置于建筑物地面混凝土垫层上，由防水（防潮）层、粘结层、玻化微珠保温板保温层、防水（防潮）层（根据需要）和保护层等构成的地面保温构造。2.0.5 膨胀珍珠岩保温板屋面保温系统 expanded Perlite insulation board roofing insulation system 置于建筑物钢筋混凝土基层屋面上，以膨胀珍珠岩保温板作保温层的屋面构造。2.0.6 界面剂 Interface treating agent for concrete用以改善混凝土构件表面粘结性能的聚合物水泥砂浆。2.0.7 胶粘剂 adhesive膨胀珍珠岩保温板与基层的粘结材料，一种由高分子聚合物、硅酸盐水泥和填料组成的水泥基聚合物水泥砂浆。2.0.8抹面层 rendering薄抹在膨胀珍珠岩保温板外表面，中间夹有增强用耐碱玻纤网布，保护膨胀珍珠岩保温板并起防裂和抗冲击等作用的薄抹灰构造层。2.0.9 抹面胶浆 base coat由高分子聚合物、水泥、细集料为主要材料制成，具有一定变形能力和良好粘结性能的聚合物水泥砂浆。薄抹在粘贴好的膨胀珍珠岩保温板外表面，用以保证薄抹灰保温系统的机械强度和耐久性。2.0.10 耐碱玻璃纤维网布alkali-resistant fiberglass mesh以耐碱玻璃纤维织成的网格布为基布，表面涂覆高分子耐碱涂层制成的网格布，埋入抹面胶浆中，形成薄抹灰增强防护层，用以提高防护层的机械强度和抗裂性。简称耐碱玻纤网布。2.0.11 热镀锌电焊网 welded wire fabric coated with zinc低碳钢丝通过点焊加工成型后，浸入到熔融的锌液中，经热镀锌工艺处理后形成的方格网。2.0.12饰面层 finish coat膨胀珍珠岩保温板外保温系统的外装饰构造层，对膨胀珍珠岩保温板外保温系统起装饰和保护作用。当采用涂装材料做饰面层时，涂装材料包括建筑涂料、饰面砂浆、柔性面砖等。2.0.13防护层 rendering system由抹面层和饰面层共同组成的对膨胀珍珠岩保温板起保护作用的面层,用以保证膨胀珍珠岩保温板外保温系统的机械强度和耐久性。2.0.14保温锚栓 anchor由膨胀件和膨胀套管组成，或仅由膨胀套管构成，依靠膨胀产生的摩擦力或机械锁定作用连接保温系统与基层墙体的机械固定件，简称锚栓。2.0.15 托架 bracket经防腐处理的金属角钢制成，锚固在外墙基层上用以支撑膨胀珍珠岩保温板的承托件。2.0.16 柔性耐水腻子 waterproof flexible putty由高分子聚合物、外加剂和填料等制成的具有一定柔韧性和耐水性的腻子。2.0.17 装饰砂浆 decoration mortar以无机胶凝材料、填料、添加剂和骨料所组成的用于建筑墙体表面装饰的材料，使用厚度不大于6mm。2.0.18 柔性面砖 decorating flexible block以高分子聚合物及无机非金属骨料为主要原料，通过一定的生产工艺制成的具有一定柔韧性的轻质饰面块材。2.0.19 勾缝料 jointing mortar由高分子材料、水泥、填料、颜料和助剂复配而成的专用于柔性面砖和瓷质面砖勾缝的材料。2.0.20 膨胀珍珠岩保温板防火隔离带 expanded Perlite insulation board Fire Barrier为阻止火灾蔓延而在难燃保温材料建筑外保温系统中设置的由膨胀珍珠岩保温板构成，具有一定设计高度或宽度且与基层无空腔粘结的条带构造。2.0.21 配件 fitting与膨胀珍珠岩保温板外保温系统配套使用的附件，如密封胶、密封条、泡沫条、护角条等。3 基本规定3.0.1 膨胀珍珠岩保温板建筑保温系统的保温、隔热和防潮性能应符合民用建筑热工设计规范GB 50176及国家、安徽省、合肥市现行相关建筑节能设计的规定要求。3.0.2 膨胀珍珠岩保温板建筑保温系统所用材料的燃烧性能应符合现行国家和地方防火规范的相关规定。3.0.3 膨胀珍珠岩保温板建筑保温工程应符合下列规定： 1 应能适应基层的正常变形而不产生裂缝或空鼓；2 墙体、架空楼板和屋面保温隔热工程各组成部分应具有物理化学稳定性。系统组成材料应彼此相容并应具有防腐性。在可能受到生物侵害（鼠害、虫害等）时，还应具有防生物侵害性能；3 外墙和屋面保温工程应具有防水渗透性能；4 外墙和架空楼板保温隔热工程应能长期承受自重、风荷载和室外气候的长期反复作用而不产生有害的变形或破坏；5 外墙外保温工程和架空楼板保温工程应在规定的抗震设防烈度下不应从基层上脱落；6 楼面板下保温应有防坠落措施，并满足设计要求；7 在正常使用和正常维护的条件下，使用年限不应低于25年。3.0.4 膨胀珍珠岩保温板与基层的连接应采用粘结、锚固相结合的连接方式；外墙外保温系统应设置托架承托。3.0.5 膨胀珍珠岩保温板建筑保温系统及组成材料应由同一系统供应商配套供应，所用的配件、材料应与系统相容，并应符合国家相关产品标准的规定。胶粘剂和抹面胶浆应在工厂配制成单组份干混砂浆，现场按比例加水拌合均匀后使用。3.0.6 膨胀珍珠岩保温板外墙外保温工程两层（应用高度不大于6m）及以下的部位可采用瓷质面砖饰面（面砖重量不得大于12kg/m2），并应采取面砖防脱落、防坠等安全措施。3.0.7 任何单位不得擅自更改经施工图审查机构审查合格并报建设行政主管部门备案的节能设计文件。当必需变更时，相关设计变更应经原施工图审查机构审查通过，同时获得监理和建设单位的确认。设计变更不得降低建筑节能效果。3.0.8 膨胀珍珠岩保温板建筑外保温系统应用建筑高度不应大于100m、保温层厚度不应大于60mm。当设计超过上述规定时，应对保温系统的安全性进行专项设计；施工单位应编制专项施工技术方案，监理单位应编制有针对性的监理实施细则，并按合肥市建筑节能相关规定进行专项论证。3.0.9 膨胀珍珠岩保温板可作为其它保温系统的防火隔离带。3.0.10 膨胀珍珠岩保温板不得用于倒置式屋面保温。4 材 料4.1 系统性能4.1.1 膨胀珍珠岩保温板薄抹灰外墙外保温系统性能应符合表4.1.1的规定。表4.2.1 膨胀珍珠岩保温板薄抹灰外墙外保温系统性能要求项目单位性能指标试验方法耐候性外观耐候性试验后，不得出现饰面层起泡或剥落、保护层空鼓或脱落等破坏，不得产生渗水裂缝。JGJ 144抹面层与保温层拉伸粘结强度MPa0.12，且破坏部位应位于保温层内系统抗拉强度MPa0.12，且破坏部位不得位于各层界面吸水量浸泡1hg/m2系统在水中浸泡1h后的吸水量不得大于或等于850gJG 149热阻K/W复合墙体热阻符合设计要求GB/T 11048抗冲击性J1. 建筑物墙面不易受碰撞部位：3.0；2. 建筑物首层墙面及易受碰撞部位：10.0JGJ 144水蒸气湿流密度g/m2h0.85；且符合设计要求耐冻融性能外观30 次冻融循环后保护层无空鼓、脱落，无渗水裂缝抹面层与保温层拉伸粘结强度MPa0.12，且破坏部位应位于保温层内抹面层不透水性浸水2h，试样防护层内侧无水渗透抗风压值kPa不小于工程项目的风荷载设计值，抗风压安全系数K 应不小于1.5面砖粘结强度(现场抽测 )MPa0.4JGJ 110抗震性能设防烈度等级下面砖饰面与保温系统无脱落JG 158注:1、水中浸泡24h,系统吸水量500g/m2时,不检验耐冻融性能。2、抗震性能检验适用于面砖饰面。4.1.2 玻化微珠保温板屋面保温、玻化微珠保温板楼地面保温的性能应分别符合屋面工程技术规范GB 50345、建筑地面设计规范GB 50037 等现行国家标准及合肥市建筑节能标准的有关规定和设计要求。4.2系统组成材料4.2.1 膨胀珍珠岩保温板技术性能指标符合设计要求，并符合表4.2.11、4.2.12的规定。表4.3.11 规格尺寸、尺寸允许偏差和外观质量性能要求项目规格尺寸（mm）尺寸允许偏差（mm）试验方法尺寸偏差长度500、6003.0GB/T 5486宽度300、4002.0厚度30mm100mm不得出现负偏差、正偏差不得超过2.0外观质量对角线mm3.0裂纹不允许缺棱掉角1.三个方向投影尺寸的最小值不得大于10mm，最大值不得大于投影方向边长的1/3；2.三个方向投影尺寸的最小值不大于10mm，最大值不大于投影方向边长1/3，缺棱掉角总数不得超过4个；注：三个方向投影尺寸的最小值不大于3mm的棱损伤不作为缺棱，最小值不大于4mm的角损伤不作为掉角。弯曲度4mm/m 表4.2.12 膨胀珍珠岩保温板物理性能序号试验项目单位性能要求试验方法1干密度kg/m3230280GB/T54862体积吸水率（v/v）%8.03导热系数（平均温度25）W/(mK)0.068GB/T 102944抗压强度MPa0.50GB/T 54865抗折强度MPa0.206垂直于板面抗拉强度MPa0.14JGJ 1447软化系数-0.7JG/T 2838泛碱性-无泛碱附录B9线性收缩率%0.30GB/T 548610抗冻性质量损失率%5.0GB/T 5486抗压强度损失率%25.011湿热强度损失率（702水煮，2h）%50.0附录C 12匀温灼烧性（750，0.5h）线性收缩率%8.0JGJ/ 289质量损失率%25.013蓄热系数W/(m2K)1.2 JGJ51 14燃烧性能-A级GB 862415放射性-Ir1.0 IRa1.0GB 6566注:1、 膨胀珍珠岩保温板用于防火隔离带时，必须进行规定的匀温灼烧性检验。2、 放射性指标适用于内保温。4.2.2 界面砂浆性能应满足混凝土界面处理剂JC/T907的规定，其指标应符合表4.2.2的要求。表4.2.2界面砂浆性能指标项目单位性能指标试验方法I型II型压剪粘结强度7dMPa1.00.7JC/T 90714d1.51.0拉伸粘结强度未处理7dMPa0.40.314d0.60.5浸水处理0.50.3热处理冻融循环处理碱处理注：型适用于水泥混凝土的界面处理；型适用于加气混凝土的界面处理。4.2.3 胶粘剂性能指标应符合表4.2.3的要求。表4.2.3 胶粘剂的性能指标项目单位性能指标试验方法拉伸粘结强度（与水泥砂浆）原强度MPa0.60耐水强度MPa浸水48h，干燥2h0.40GB/T 29906MPa浸水48h，干燥7d0.60拉伸粘结强度（与保温板）原强度MPa0.12，破坏发生在保温板中耐水强度MPa浸水48h，干燥2h0.10MPa浸水48h，干燥7d0.12可操作时间h1.54.04.2.4 抹面胶浆的性能指标应符合表4.2.4的要求。表4.2.4抹面胶浆的性能指标项 目单位性能指标试验方法拉伸粘结强度（与保温板）原强度MPa0.12破坏发生在保温板中GB/T 29906耐水强度MPa浸水48h，干燥2h0.10MPa浸水48h，干燥7d0.12耐冻融强度MPa0.12JC/T 993柔韧性（压折比）3.0GB/T 29906抗冲击性J3J吸水量g/m2500.0不透水性-浸水2h，试样抹面层内侧无水渗透可操作时间h1.54.04.2.5 耐碱玻璃纤维网布的性能指标应符合表4.2.5的要求。表4.2.5 耐碱玻璃纤维网布的性能指标项 目单位性能指标试验方法普通型加强型标称单位面积质量g/m2160300GB/T 9914.3网孔中心距mm5668断裂强力（经、纬向）N/50mm12502000GB/T 7689.5耐碱强力保留率（经、纬向）%75GB/T 20102断裂伸长率（经、纬向）%4GB/T 7689.5涂覆量g/m220GB/T 9914.2玻璃成分%ZrO2 14.50.8，TiO2 6.00.5JC/T 841 ZrO2 和TiO2含量19.2 ；同时 ZrO2 13.7ZrO2 16.04.2.6 热镀锌电焊网的性能指标应符合表4.2.6的要求。表4.2.6 热镀锌电焊网的主要性能指标项目单位性能指标试验方法工艺要求热镀锌处理网孔中心距mm12.712.7GB/T3897丝径mm0.70.04焊点抗拉力N65镀锌量g/m21224.2.7 锚栓主要材料应符合以下的规定，其性能指标应符合表4.3.8的要求。1 塑料钉和带圆盘的塑料膨胀套管应采用聚酰胺（polyamide6、polyamide6.6）、聚乙烯（polyethylene）或聚丙烯（polypropylene）制成，且不得使用回收的再生材料；2 钢制膨胀件和膨胀套管应采用不锈钢或经过表面防腐处理的碳钢制造；当采用电镀锌处理时，应符合紧固件电镀层GB/T 5267.1 的规定。零件的机械性能、尺寸、公差及粗糙度应符合设计图纸并符合现行相关国家标准的规定。3圆盘锚栓的圆盘公称直径不应小于 50 mm， 膨胀套管的公称直径不应小于8 mm。表4.2.7锚栓的主要性能指标试验项目单位性能指标试验方法A 类基层墙体B类基层墙体C类基层墙体D类基层墙体E类基层墙体试验方法有效锚固深度mm2550505050JG/T 366单个锚栓抗拉承载力标准值kN0.600.500.400.300.30圆盘抗拉拔力标准值FnkN0.50单个锚栓对系统传热增加值W/（m2K）0.004注：1 当锚栓不适用于某类基层墙体时 可不做相应的抗拉承载力标准值检测；2 普通混凝土基层墙体(A类)；实心砌体基层墙体 (B类）;多孔砖砌体基层墙体(C类);空心砖（砌块）基层墙体 (D类)；蒸压加气混凝土基层墙体（E类）；3 C类、D类基层墙体应选用通过摩擦和机械锁定承载的锚栓(即带回拧机构的锚栓)。4.2.8 柔性耐水腻子性能应符合表4.2.81的要求。同时柔性腻子应与选用的涂料具有相容性，并应符合表4.2.82的要求。表4.2.81 柔性耐水腻子的性能指标项 目单位指 标试验方法容器中状态无结块，状态JG/T 229施工性刮涂无障碍干燥时间（表干）h5GB/T 1728打磨性手工可打磨JG/T 157初期干燥性能(6h)无裂纹耐水性（96h）无异常(无起泡、无开裂、无掉粉)GB/T 1733耐碱性（48h）无异常(无起泡、无开裂、无掉粉)GB/T 9265粘结强度标准状态MPa0.60JG/T 157冻融循环（5次）0.40柔韧性直径50mm，无裂纹GB/T 1748低温贮存稳定性5冷冻4h无变化，刮涂无困难JG/T 25表4.2.82 柔性耐水腻子与涂料层的相容性项 目技术指标柔性腻子复合上涂料层后的耐水性（96h）无起泡、无起皱、无开裂、无掉粉、无脱落、无明显变色柔性腻子复合上涂料层后的耐冻融性（5次）无起泡、无起皱、无开裂、无掉粉、无脱落、无明显变色4.2.9 弹性底涂的性能应符合表4.2.9的要求表4.2.9弹性底涂的性能指标项目单位指 标试验方法容器中状态-搅拌后无结块，呈均匀状态施工性-刷涂无障碍干燥时间表干时间h4GB/T 1677实干时间h8断裂伸长率%100表面憎水率%98GB/T 102994.2.10 饰面材料必须与膨胀珍珠岩保温板建筑保温系统相容，其性能指标应符合下列规定：1 涂料性能指标应符合建筑外墙涂料相关标准的规定，宜选用水性涂料。抗裂性能应符合表4.2.10-1的规定。表4.2.101 外墙外保温饰面涂料抗裂性能指标项 目指 标平涂用涂料断裂伸长率150%连续性复层建筑涂料主涂层断裂伸长率100%浮雕类非连续性复层建筑涂料主涂层初期干燥抗裂性满足要求2 饰面砂浆性能应满足JC/T 1024的规定，其指标应符合表4.2.10-2 的要求。表 4.2.10-2饰面砂浆性能指标项目单位性能指标试验方法可操作时间30min刮涂无障碍JC/T 1024初期干燥抗裂性无裂纹吸水量30ming2.0240min5.0强度抗折强度MPa2.50抗压强度4.50拉伸粘结原强度0.50老化循环拉伸粘结0.50抗泛碱无可见泛碱、不掉粉耐沾污性(白色或浅色)立体状，级2.0耐候性(1000h) 级1柔韧性直径100mm 的圆柱弯曲，试样无裂纹GB/T 1748燃烧性能A级GB 86243 柔性面砖性能应符合柔性饰面砖JG/T 311的规定，其性能指标应符合表4.2.10-3 的要求。表 4.3.11-3 柔性饰面砖性能指标项目单位性能指标试验方法外观无破损、起泡、裂纹单位面积质量kg/m28GB/T 4100吸水率%5JGT 311耐碱性48h，表面无开裂、剥落，与未浸泡部分相比，允许颜色轻微变化GB/T 9265耐温变性5 次循环试样无开裂、剥落，无明显变色JG/T 25柔韧性无裂纹直径 200mm 的圆柱弯曲耐沾污性级1GB/T 9780耐人工老化性老化时间h1500GB/T 1865外观无开裂、剥落粉化级1变色级2水蒸气湿流密度g/m2h0.85GB/T 17146燃烧性能A 级GB 86244 陶瓷面砖的粘贴面应带有燕尾槽，且不得残留脱模剂，其性能应符合表4.2.104的要求。表 4.3.11-4面砖性能指标项目单位指标试验方法尺寸表面面积cm250GB/T 4100厚度cm0.5单位面积质量kg/ m216吸水率%0.5（干压砖）3（挤压砖）抗冻性-10次冻融循环无破坏4.2.11 陶瓷面砖、柔性面砖的粘结砂浆和勾缝剂性能应符合表4.2.111、表4.2.112的要求。表4.2.111陶瓷面砖、柔性面砖粘结砂浆性能指标项 目单位指 标试验方法拉伸粘结强度MPa0.6JC/T 547压折比3.0GB/T 17671压剪粘结强度原强度MPa0.6JC/T 547耐温7dMPa0.5耐水7dMPa0.5耐冻融30次MPa0.5线性收缩率%0.3注：水泥应采用强度等级42.5的普通硅酸盐水泥，并应符合GB 175的要求；砂应符合JGJ 52的规定，筛除大于2.5mm的颗粒，含泥量小于3%。表4.2.112陶瓷面砖、柔性面砖勾缝剂性能指标 项目单位性能指标试验方法外观均匀一致JG 158颜色与标准样一致凝结时间h大于2h，小于24hJGJ/T 70拉伸粘结强度常温常态14dMPa0.6JG 158耐水（常温常态14d，浸水48h，放置24h）MPa0.5压折比3.0透水性（24h）mL3.0 4.2.12 密封胶应采用硅酮或聚氨酯类建筑密封胶，其技术性能和试验方法应分别符合国家现行标准建筑用硅酮结构密封胶GB 16776和聚氨酯建筑密封胶JC 482的规定。4.2.13 托架用防腐处理角钢制成，托架边长等同保温板厚度，壁厚不小于4mm，托架应做防锈处理。 4.2.14 外墙保温系统用其他材料膨胀珍珠岩保温板建筑外保温系统工程所采用的附件，包括滴水线条、密封条、盖口条、护角条等应分别符合相应的产品标准的要求。4.2.15 楼地面保温工程用其它材料楼地面保温用其它材料应符合建筑地面设计规范GB 50037 等现行国家标准及合肥市建筑节能标准有关规定和设计要求。4.2.16 屋面保温工程用其它材料屋面保温工程用防水层材料、隔汽层材料、找坡层材料、找平层材料、隔离层材料、保护层材料等应符合现行国家标准屋面工程技术规范GB 50345 及其它有关标准的规定和设计要求。4.3材料进场检验4.3.1 系统所用材料的品种、性能应符合国家现行有关标准的规定和设计的要求。4.3.2 膨胀珍珠岩保温板及系统配套材料应有产品合格证书和型式检验报告，并应取得合肥市建筑节能技术和产品备案登记，进入施工现场的膨胀珍珠岩保温板等系统组成材料应包装完好，包装表面应有生产企业名称、产品名称、型号与数量、标准编号与商标、生产日期与质量保证期、地址等信息标识。4.3.3外保温系统主要组成材料进场时，应按本导则及现行国家标准建筑节能工程施工质量验收规范GB50411的规定的要求抽样复检或见证取样送检，合格后方可使用，并符合下列要求：1 对材料的品种、规格、包装、外观和尺寸等进行检查验收，并经监理工程师（建设单位代表）确认，形成相应的验收记录；2 对材料有效期内的型式检验报告、出厂检验报告、出厂合格证、使用说明书等质量证明文件进行核查，并经监理工程师（建设单位代表）确认，形成相应的记录,纳入工程技术档案。出厂检验报告应包含表4.4.2-2规定的检验项目。4.3.3-2保温系统主要组成材料出厂检验项目材料名称出厂检验项目膨胀珍珠岩保温板干密度、抗拉强度、抗压强度、体积含水率胶粘剂原拉伸粘结强度、可操作时间抹面胶浆原拉伸粘结强度、可操作时间耐碱玻纤网布网孔中心距、单位面积质量、耐碱拉伸断裂强力、断裂伸长率保温锚栓圆盘直径、单个锚栓抗拉承载力标准值柔性耐水腻子容器中的状态、施工性、表干时间、面砖、柔性面砖的粘结砂浆原拉伸粘结强度、凉置时间面砖、柔性面砖勾缝剂标准试验条件下抗折强度、吸水量3膨胀珍珠岩保温板、界面砂浆、胶粘剂、抹面胶浆、耐碱玻纤网布、保温锚栓、柔性耐水腻子、面砖、柔性面砖的粘结砂浆和勾缝剂应按表4.3.3-2规定的项目，宜按照进场批次进行抽样复检。4.3.3-3保温系统主要组成材料进场复检项目材料名称出厂检验项目界面砂浆原拉伸粘结强度、可操作时间膨胀珍珠岩保温板干密度、抗拉强度、抗压强度、体积含水率、导热系数、泛碱性、湿热强度损失率、软化系数、憎水率胶粘剂原拉伸粘结强度、可操作时间抹面胶浆原拉伸粘结强度、面吸水量、不透水性、柔韧性、抗冲击性、可操作时间耐碱玻纤网布网孔中心距、单位面积质量、耐碱拉伸断裂强力、断裂伸长率保温锚栓圆盘直径、单个锚栓抗拉承载力标准值柔性耐水腻子容器中的状态、施工性、表干时间、面砖、柔性面砖的粘结砂浆压剪粘结强度、凉置时间面砖、柔性面砖的勾缝剂拉伸粘结强度、压折比、透水性、凝结时间5 设计5.1 一般规定5.1.1膨胀珍珠岩保温板建筑保温系统及其组成材料的主要性能应符合本导则及有关标准的规定。5.1.2膨胀珍珠岩保温板的外墙保温系统高度及厚度设计应符合本导则的3.0.8条的规定。5.1.3门窗框外侧洞口四周、女儿墙、封闭阳台以及出挑构件等热桥部位应有保温设计。膨胀珍珠岩保温板薄抹灰外墙保温系统在门窗洞口、女儿墙、檐口、系统变形缝、勒脚等系统保温层收头处，应采用普通型耐碱玻纤网布预贴、翻包。上述部位以及延伸至地面以下的部位应做好保温、防水构造设计，并有构造详图。5.1.4 外保温系统应考虑金属固定件、承托件的热桥影响。5.1.5楼板、外挑板的板下保温层不宜采用膨胀珍珠岩保温板；当采用时，其厚度不应大于40mm，设计时应明确防坠落安全措施。5.1.6 膨胀珍珠岩保温板建筑保温工程的基层应采用水泥砂浆找平，水泥砂浆的性能及抹灰工程质量应符合抹灰砂浆技术规程JG/T220 的规定及设计要求。并应按建筑外墙防水工程技术规程JGJ/T235的规定做好防水设计。5.1.7 膨胀珍珠岩保温板用于屋面保温时应为正置式，且符合屋面工程技术规范GB 50345等标准及合肥市建筑节能的相关规定。5.1.8膨胀珍珠岩保温板的外墙保温层设计厚度超过60mm时，可采取内外复合保温措施，但内保温层厚度不得超过25mm。5.2 构造设计5.2.1膨胀珍珠岩保温板薄抹灰墙保温系统的饰面层可采用涂料、饰面砂浆、柔性面砖、面砖饰面、幕墙等，其基本构造应符合表5.2.1-1、表5.2.1-2 和表5.2.1-3的规定。表5.2.1-1 涂料、饰面砂浆、柔性面砖饰面膨胀珍珠岩保温板薄抹灰外墙保温系统基本构造基层保温系统构造构造示意图基墙界面层找平层粘结层保温层抹面层饰面层混凝土 墙、砌 体墙界面砂浆砂浆找平+防水胶粘剂膨胀珍珠岩保温板抹面胶浆复合耐碱玻纤网布+锚栓涂料或饰面砂浆或柔性饰面砖表 5.2.1-2陶瓷面砖饰面膨胀珍珠岩保温板薄抹灰外墙外保温系统基本构造基层保温系统构造构造示意图基墙界面层找平层粘结层保温层抹面层饰面层混凝土 墙、砌 体墙界面砂浆砂浆找平+防水胶粘剂膨胀珍珠岩保温板抹面胶浆复合热镀锌电焊网+锚栓陶瓷面砖饰面表 5.2.1-3幕墙饰面膨胀珍珠岩保温板薄抹灰外墙外保温系统基本构造基层保温系统构造幕墙构造示意图基墙界面层找平层粘结层保温层抹
