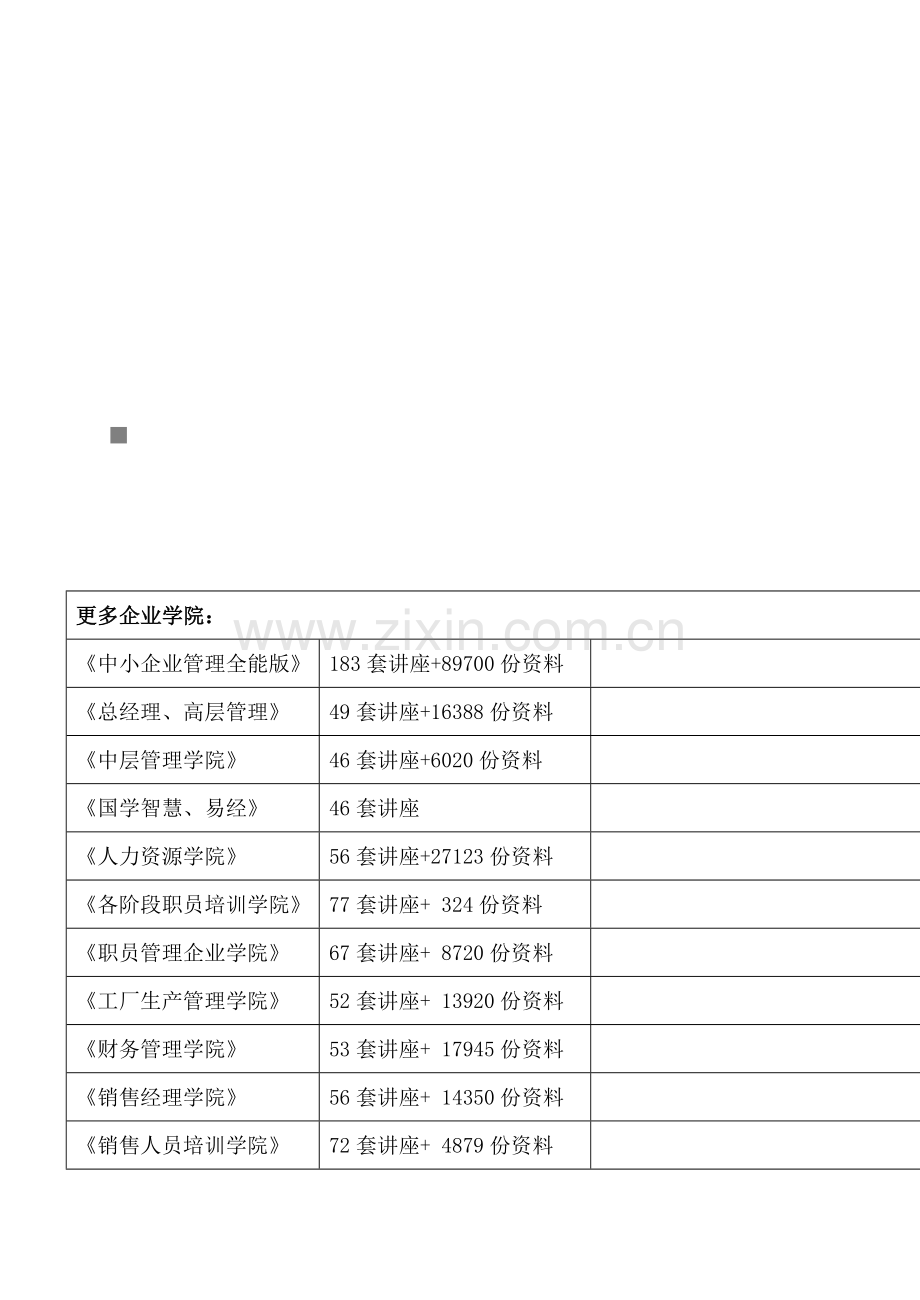

更多企业学院：
《中小企业管理全能版》
183套讲座+89700份资料

《总经理、高层管理》
49套讲座+16388份资料

《中层管理学院》
46套讲座+6020份资料

《国学智慧、易经》
46套讲座

《人力资源学院》
56套讲座+27123份资料

《各阶段职员培训学院》
77套讲座+ 324份资料

《职员管理企业学院》
67套讲座+ 8720份资料

《工厂生产管理学院》
52套讲座+ 13920份资料

《财务管理学院》
53套讲座+ 17945份资料

《销售经理学院》
56套讲座+ 14350份资料

《销售人员培训学院》
72套讲座+ 4879份资料

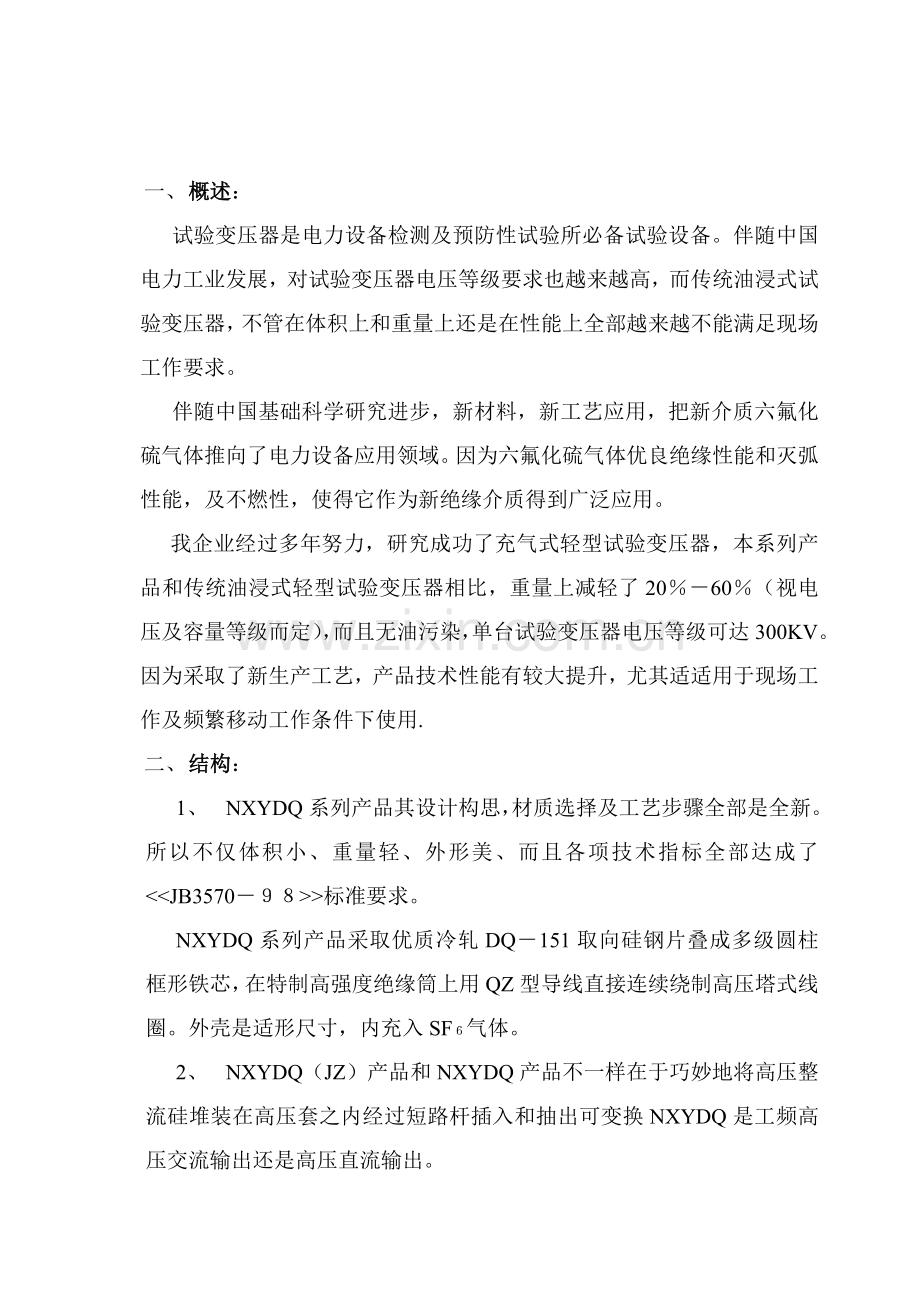

一、 概述：
试验变压器是电力设备检测及预防性试验所必备试验设备。伴随中国电力工业发展，对试验变压器电压等级要求也越来越高，而传统油浸式试验变压器，不管在体积上和重量上还是在性能上全部越来越不能满足现场工作要求。
伴随中国基础科学研究进步，新材料，新工艺应用，把新介质六氟化硫气体推向了电力设备应用领域。因为六氟化硫气体优良绝缘性能和灭弧性能，及不燃性，使得它作为新绝缘介质得到广泛应用。
我企业经过多年努力，研究成功了充气式轻型试验变压器，本系列产品和传统油浸式轻型试验变压器相比，重量上减轻了20％－60％（视电压及容量等级而定），而且无油污染，单台试验变压器电压等级可达300KV。因为采取了新生产工艺，产品技术性能有较大提升，尤其适适用于现场工作及频繁移动工作条件下使用.
二、 结构：
1、 NXYDQ系列产品其设计构思，材质选择及工艺步骤全部是全新。所以不仅体积小、重量轻、外形美、而且各项技术指标全部达成了<<JB3570－９８>>标准要求。
NXYDQ系列产品采取优质冷轧DQ－151取向硅钢片叠成多级圆柱框形铁芯，在特制高强度绝缘筒上用QZ型导线直接连续绕制高压塔式线圈。外壳是适形尺寸，内充入SF６气体。
2、 NXYDQ（JZ）产品和NXYDQ产品不一样在于巧妙地将高压整流硅堆装在高压套之内经过短路杆插入和抽出可变换NXYDQ是工频高压交流输出还是高压直流输出。
3、 NXYDQ（C）产品和NXYDQ产品不一样在于套管内结构。
三、型号含义：
Y D Q （JZ）
额定输出电压KV
额定容量
JZ交直流、串级
充气式
单相
试验变压器
四、工作原理：
把电源输入有过流自动脱扣及预防突发加压零位连锁装置操作箱，经自耦调压器调整电压输入NXYDQ试验变压器初级绕组，依据电磁感应原理，在次级(高压)绕组按其和初级绕组匝数之比可取得相同倍数电压幅值－工频高压。此工频高经高压硅堆整流及稳压电容器滤波可取得直流高压，其幅值是工频高压有效值２倍。
五、控制线路图：
5－1：一般操作台线路图：以下

六、试验现场部署
１、交流耐压试验接线图

４：串激组合试验接图
１、 串级接线

3U

NXYDQ(C)—Ⅲ
输入

NXYDQ(C)—Ⅱ

TSB NXYDQ(C)—Ⅰ

ＴＳＢ—操作台
ＹＤＱ（Ｃ）—Ⅰ—第一组试变
ＹＤＱ（Ｃ）—Ⅱ—第二组试变
ＹＤＱ（Ｃ）—Ⅲ—第三组试变
△ —绝缘支架
２、概述
为了方便电力系统现场等级试验，我们专们设计和生产用多台轻型试验变压器串激组合ＹＤＱ（Ｃ）系列试验设备。因为分散组合能力方便使用，故可适应现场多个需要。每个单元重量轻，运输和移动方便，使现场能顺利取得较高试验电源。
３、工作原理
ＹＤＱ（Ｃ）系列高压试验装置，除最高电压一级外，全部在高压绕组中串绕激磁组。该绕组和后一级试验变压器初级线圈参数相同。
由控制箱供给第Ⅰ级试验变压器绕组电源。第Ⅰ级高压绕组尾端和外壳接地，首端和第Ⅱ级试验变压器高压尾及外壳连接。由第Ⅰ 级串激抽头供给第Ⅱ级低压绕组励磁电源，此时Ⅱ级试验变压器输出为第Ⅰ和第Ⅱ级输出叠加。同理，可叠加第Ⅲ级。

七、操作试验方法：
１、 按上图接线，检验压力表指示内部气体压力是否正常（≥０.3MPA）
２、 做交流耐压时短路杆插入孔Ｊ中，做直流泄漏试验，取出短路杆。
３、 限流电阻配置：工频耐压每伏0.3～１欧：直流每伏５～１０欧，通常试 验可不用。
４、 拆除被试品线引线，套管及器身脏污清除，必需时采取屏蔽方法。
５、 准备工作和安全方法就绪，空试一次设备。
６、 接上被试品，直流试验应用屏蔽线，以消除杂散泄漏。
７、 合上电源，控制箱（柜）电源指示绿灯亮。
８、 按下起动按钮，起动指示灯亮。
９、 对控制箱，顺时针均匀加电，注视电压表示到额定电压值。
１０、 连续要求耐压时间并注视电流表指示。
１１、 耐压时间到，注视ＫＶ表，快速均匀降零。
１２、 做图２试验后用放电棒经电阻放电，然后直接接地放电。
１３、 高压部分可能被充电部位一一放电后，改变或拆除高压引线，及一切引线至此一次试验终止。
八、注意事项
１、 试验设备部署，对人身周围要有足够安全距离。尽可能避免在人员过道上部署设备及施高压引线。
２、 试验现场安装围栏、悬挂“止步、高压危险”标示牌。
３、 试验中高压引线要有支撑或牵引绝缘物。要有安全监护员，预防有些人靠近和从底下穿过。
４、 直流高压试验中微安表最好在高位时，除有屏蔽盒外有过流自动保护装置以预防突发性击穿短路或放电时表烧坏。
５、 工频耐压试验：请注意验算设备容量是否足够，并应避免产生谐振。
６、 工作地线（高压尾、稳压电容末端接地线）和保护地线（操作箱外壳）应分开连接，并有良好接地性能。
７、 试验中如有电源不规则摆动（如电焊）肯定影响高压输出稳定，此时应停止试验查找原因排除。
８、 试验工作对气候（温度、湿度）要求应符合试验规程要求，并作统计。
９、 高压测试工作要严格实施能源部颁发安全工作规程相关要求。
九、维护及保养
１、 应常常性地保持试验变压器清洁，每次试验前应把尼龙套擦拭洁净，并用塑料布罩住。
２、 不应随意扭动除接线支柱以外螺栓，预防因密封破坏造成漏气现象。
３、 轻微泄漏是属于正常现象，估量约每４年气压降低0.05Mpa，出厂时气压在0.4－0.5Mpa之间。伴随环境湿度改变气压略有增减。当气压力降至0.3Mpa时应及补气。
４、 补气时请采取我厂配置专用充气咀和小罐六氟化硫气体，充气压力绝不得大于0.55Mpa。通常情况下0.4－0.5Mpa即可
５、充气方法：

１、充气阀 ２、氧气管道 ３、氧气表 ４、六氟化硫钢瓶 ５、变压器
６、压力表 ７、变压器充咀

１、入口表按示意图接好管道。
２、打开六氟化硫气瓶上阀门，使氧气表上压在２０kg／cm左右。
３、旋入氧气表上螺旋顶尖，让气压慢慢升高。此时有气体外溢。排出管道内空气。
４、立即旋开充气阀（顺时针方向）并听到到气流，流入变压器本体内。
２cmⅡ
５、调整氧气表上螺顶尖，使氧气表出口压力在5.5Kg/cm 。
２cmⅡ
６、监视变压器压力表，当压力达成4.5—5Kg/ cmj时（即0.45—0.5Mpa），立即关死充气阀（逆时针方向）。绝对严禁超压以免发生危险。
７、关闭六氟化硫气瓶上阀门。
８、关闭氧气表上阀门，充气工作结束。
１０、 拆下管道和充气阀门。
１１、 充好气后静止５分钟，让气体充足混合即可工作。
十、试验变压器使用条件：
１、 试验变压器额定使用条件下应满足下列要求：
Ａ、周围环境温度：最高气温＋４０℃ 最低气温－２０℃
Ｂ、空气最大相对温度，当空气温度为２５℃时，相对湿度不超出８５％。
Ｃ、安装地点无严重影响变压器绝缘气体、蒸气、化学性积尘，污垢及其它爆炸性介质场所。
Ｄ、试验变压器使用时应使其输入电压逐步升高且应在输出端串入足够保护电阻，切忌高压状态下断合设备。
２、 该变压器许可运行时间。
在额定容量额定电压下，连续运行不得超出半小时，每次工作时间间隔为工作时间５－１０倍，以确保变压器充足散热，在额定电压和额定电流三分之二工况条件下许可长久连续运行。
十一、技术指标及参数
１、 对各电压等级变压器空载电流４～９％
阻抗电压４～１０％
２、 ＴＳＢ－系列现有规格及运行时间

型 号 和ＹＤＱ配套 调压器铭牌 配套运行时间
ＫＶＡ ＫＶＡ min(分)

TSB—1.5 1.5 1 ≤30
TSB—3 3 2 ≤30
TSB—5 5 3 ≤30
TSB—10 10 5或10 ≤30
TSB—20 20 10或15 ≤30
TSB—30 30 30 ≤30
TSB—50 50 50 ≤30

注：可按用户要求配套

NXYDQ系列高压试验变压器额定参数：

规格

容量
KVA
低压侧
高压侧
测量改变
60分钟温升℃
阻抗电压％
空载电流
％

质量
kg

外形尺寸
长Х宽Х高
mmХmmХmm
电压
V
电流
A
电压KV
电流
mA
1.5/50
1.5
200
7.5
50
30
500
50
10
<4
30
200Х275Х640
3/50
3
200
15
50
60
500
50
10
<4
35
240Х300Х690
6/50
6
200
30
50
120
500
50
10
<4
40
250Х355Х710
10/50
10
200
50
50
200
500
50
10
<4
60
260Х375Х750
15/50
15
400
37.5
50
300
500
50
8
<4
70
270Х420Х800
20/50
20
400
50
50
400
500
50
8
<4
85
285Х440Х820
30/50
30
400
75
50
600
500
50
8
<4
100
295Х386Х840
50/50
50
400
125
50
1000
500
50
8
<4
120
320Х416Х910
10/100
10
200
50
100
100
1000
50
10
<4
65
350Х475Х1300
15/100
15
400
37.5
100
150
1000
50
8
<4
85
510Х390Х1320
20/100
20
400
50
100
200
1000
50
8
<4
100
540Х400Х1340
30/100
30
400
75
100
300
1000
50
8
<4
110
560Х410Х1360
50/100
50
400
125
100
500
1000
50
8
<4
125
600Х460Х1410
10/150
10
200
50
100
66.7
1500
50
10
<4
90
265Х380Х1750
15/150
15
400
37.5
150
100
1500
50
8
<4
100
510Х390Х1800
20/150
30
400
50
150
133.3
1500
50
8
<4
110
540Х415Х1800
30/150
30
400
75
150
200
1500
50
8
<4
125
560Х430Х1800
50/150
50
400
125
150
333.3
1500
50
8
<4
140
640Х490Х1850
注：容量50KVA以上试验变压器参数略
