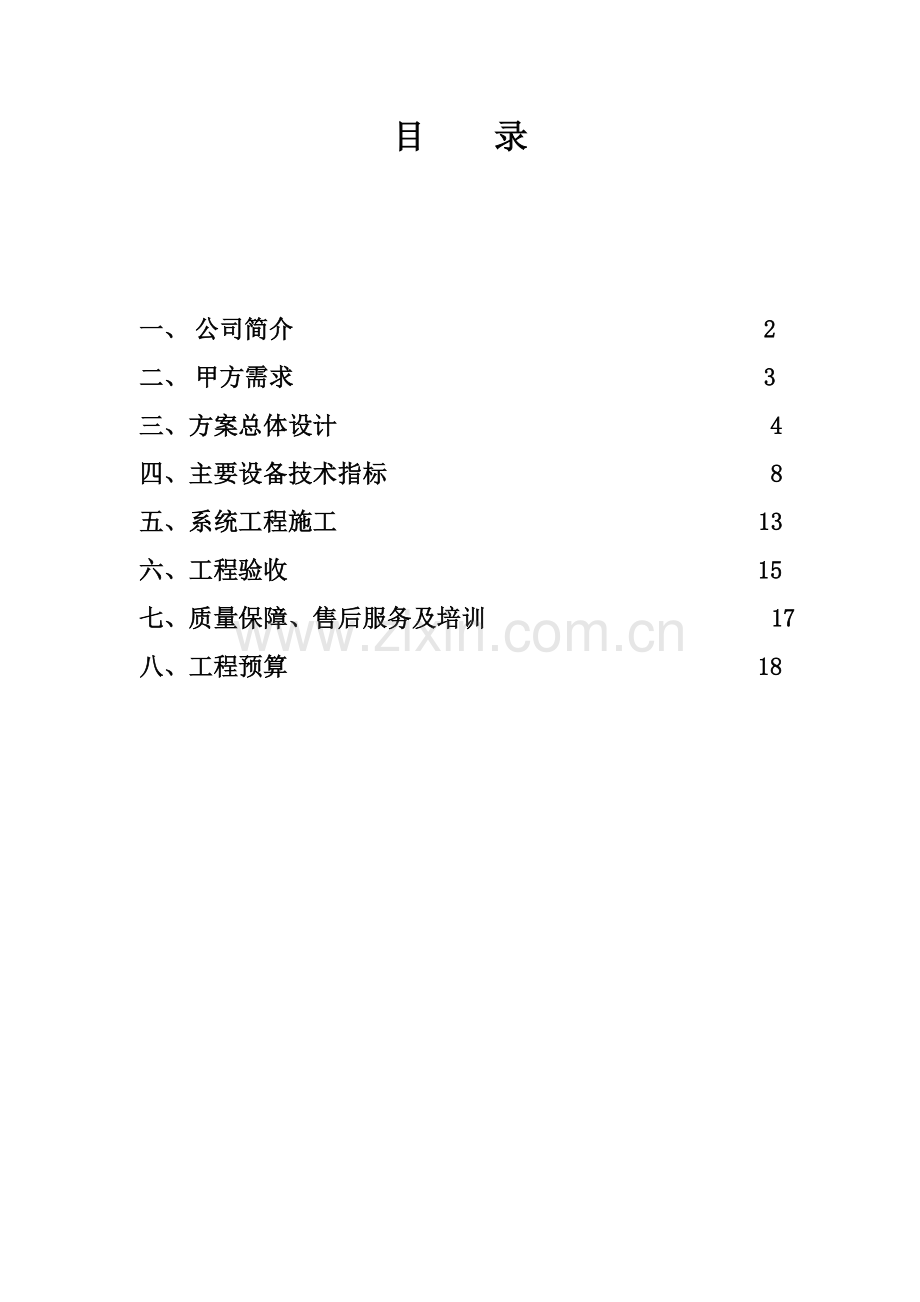

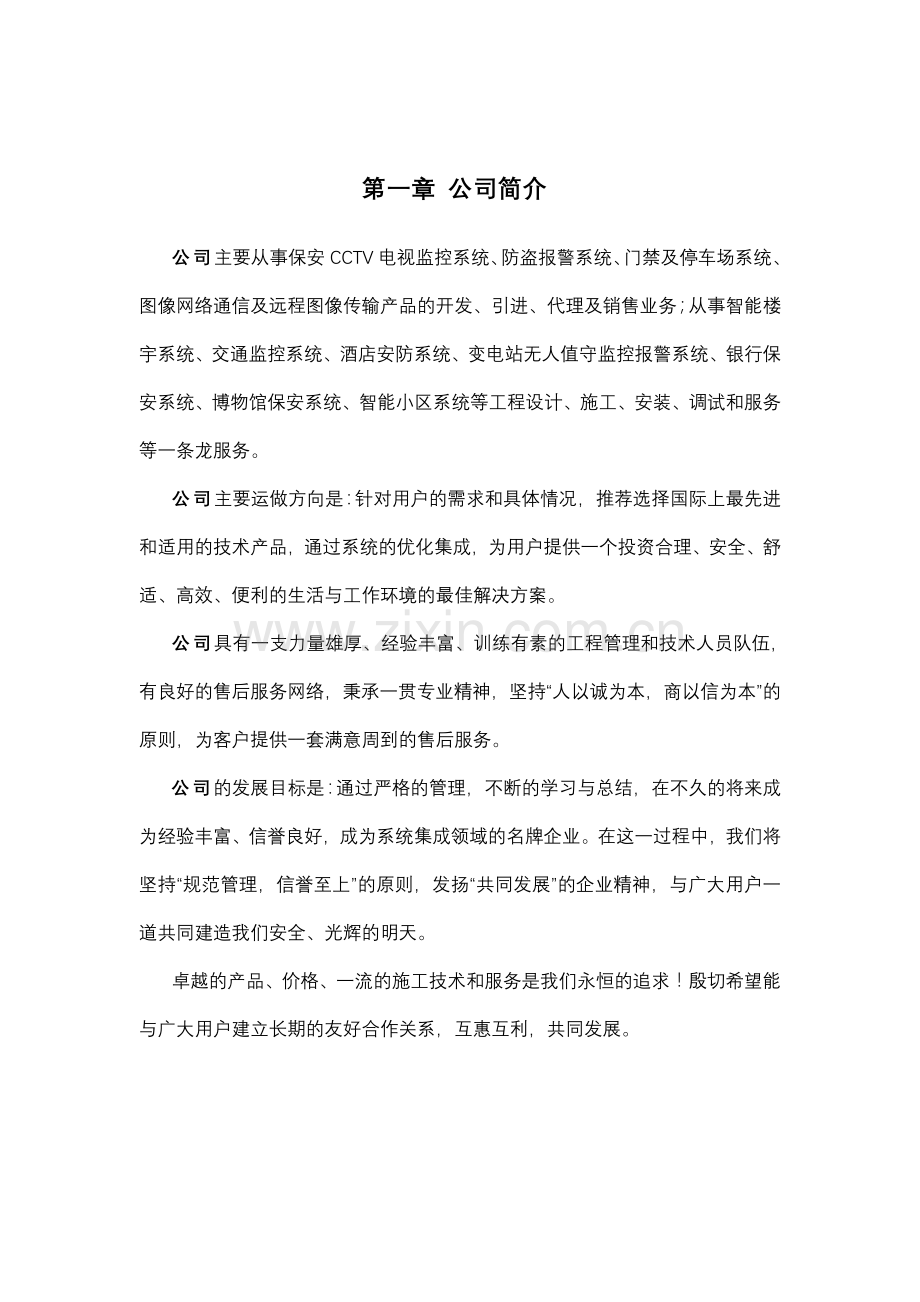

目 录一、 公司简介 2二、 甲方需求 3 三、方案总体设计 4四、主要设备技术指标 8五、系统工程施工 13 六、工程验收 15 七、质量保障、售后服务及培训 17 八、工程预算 18 第一章 公司简介公司主要从事保安CCTV电视监控系统、防盗报警系统、门禁及停车场系统、图像网络通信及远程图像传输产品的开发、引进、代理及销售业务；从事智能楼宇系统、交通监控系统、酒店安防系统、变电站无人值守监控报警系统、银行保安系统、博物馆保安系统、智能小区系统等工程设计、施工、安装、调试和服务等一条龙服务。公司主要运做方向是：针对用户的需求和具体情况，推荐选择国际上最先进和适用的技术产品，通过系统的优化集成，为用户提供一个投资合理、安全、舒适、高效、便利的生活与工作环境的最佳解决方案。公司具有一支力量雄厚、经验丰富、训练有素的工程管理和技术人员队伍，有良好的售后服务网络，秉承一贯专业精神，坚持“人以诚为本，商以信为本”的原则，为客户提供一套满意周到的售后服务。 公司的发展目标是：通过严格的管理，不断的学习与总结，在不久的将来成为经验丰富、信誉良好，成为系统集成领域的名牌企业。在这一过程中，我们将坚持“规范管理，信誉至上”的原则，发扬“共同发展”的企业精神，与广大用户一道共同建造我们安全、光辉的明天。卓越的产品、价格、一流的施工技术和服务是我们永恒的追求！殷切希望能与广大用户建立长期的友好合作关系，互惠互利，共同发展。第二章 甲方需求大厦主体有四层，其中主体工程要求包括闭路电视监控系统、防盗报警系统及防火系统；(a) 对大堂、电梯、地下一层、地下二层进行全面安全监控；(b) 系统应操作简单，并能用微机进行管理；(c) 电视监控系统能自动进行录像等，以加强有效的防范功能；(d) 要求回放的画面应该实时；(e) 确保满足现在及未来几年的发展需求；(f) 具有极高的可靠性能，确保系统的安全运行；(g) 确保工程所能达到的目标；(h) 系统结构与产品能提供与其它相关标准兼容的支持；(i) 系统符合国家及行业的相关标准；(j) 保证质量的前提下，保护系统较低的运行费用，节省用户总投资；(k) 实现系统的最大性能；第三章 方案总体设计 3.1 系统设计依据 3.1.1设计思想及原则该项目要求全面不间断的日夜电视监控主要要害区域；全面不间断的日夜电视录像；直接进行控制，方便操作人员进行操作。a 系统实用性原则 各种产品的选择定位应符合建设单位要求与实际需要，在满足要求的前提下适当兼顾未来发展需求，避免片面追求系统的先进性甚至超前性，以减少不必要的投资。b 系统完整性原则 智能教学系统是一个完整的集成化智能系统，多媒体监控系统的设计必须着重考虑与智能教学系统的管理综合、互动集成等因素。c 系统适应性原则系统中所有相关设备器材的配备选型要充分考虑到学校特定的环境条件，要能在非理想环境条件下正常运行和有效工作，还应体现在某些设备器材的选型与特定场合相协调等因素。d 系统先进性原则在投资费用许可的情况下，系统采用当今先进的技术和设备，一方面能反映系统所具有的先进水平，另一方面又使系统具有强大的发展潜力，以便该系统在尽可能的时间内与社会发展相适应。e 系统可靠性原则采用成熟的技术产品，在设备选型和系统设计中都尽量提高系统的可靠性。f 系统可扩充性原则智能系统的技术在不断向前发展，教学需求也在不断发生变化，因此，系统设计时应充分考虑今后的发展需要，系统应具有预备容量的扩充与升级换代的可能，达到可灵活增减或更新的要求，较长时间地保持其先进性。g 系统易维护性原则系统在运行过程中尽量做到简单易行，能做到开机即可工作，通电即可运行的程度，系统的维护过程中无需专用维护工具。h 系统规范性原则由于本系统是一个严格的综合性系统，在系统的设计与施工过程中应参考各方面的标准与规范，严格遵从各项技术规定，做好系统的标准化设计与施工。 3.1.2设计标准(a) 民用闭路电视监控系统工程技术规范GB50198-94；(b) 民用建筑电气设计规范JG5176-92(c) 安全防范工程设计程序要求GA/T75-94(d) 智能建筑设计技术GBJ232-82(e) 甲方提供的相关图纸资料和提出的设计技术要求；(f) 本公司制定的方案设计、施工管理及质量控制规程。(g) 建设局、或信息局相关单位所要求的条文； 3.2 系统应用设备斯普尔半球摄像机、微型半球摄像机、球型一体化摄像机斯普尔16路硬盘录像机韩国SAMSUNG 三星17寸纯平显示器日本精工镜头3.3 具体设备选型及应用3.3.1 前端1、 电梯内选用斯普尔的内置2.8 mm广角镜头的彩色飞碟型半球摄像机。由于2.8 mm镜头视角可达95.6度，这样可使整个电梯内的人和物均在监视范围内，不会出现死角。摄像机采用彩色420线，在电梯内近距离情况下完全可以满足要求。2、 电梯大堂内选用4台斯普尔的彩色480线一体化摄像机加球型云台用以监控人员进出情况，该机为一体化彩色摄像机，最大能进行220倍放大（22倍光学变焦488mm、10倍电子放大），具自动聚焦、自动光圈功能，操作简单、灵活；同时内置解码器、温控器，不需外挂解码箱。选用4台即可及时、准确的掌握大厅内人员活动情况。3、 地下室一层、二层采用带自动光圈镜头的480线低照度彩色半球摄像机，以确保在地下室光线较暗的情况下能获得清晰图像。自动光圈镜头采用原装日本精工AVENIR的6 mm镜头，且安装于半球防护罩内。4、 顶台花园采用超低照度的彩色转黑白480线/570线一体化摄像机加球型云台，不但白天可以满足监控需求，夜晚照度较低时仍可进行监控，该机在光线低于1.0LUX时会自动转换为黑白使得最低照度可达到0.01LUX。其他指标同第2项所选的相同。3.3.2 主控设备 本系统采用16路数字硬盘录像主机，主要特点如下：1、 显示、回放画面质量高，且有多种显示模式可选，可自动切换；2、 录像效果好、容量大，并有移动侦测、报警、连续等多种录像模式；回放可按时间、地点、事件方式搜索，方便备份和打印；3、 可通过解码器进行云台、镜头等控制，能控制前端球型一体化摄像机旋转、翻转、聚焦、变倍等，以便轻松捕捉目标物体，且操作界面直观、简单；4、 主机还带有报警输入接口，以便需要的时候能增加报警输入功能，从而实现报警联动；5、 支持LAN、DDN等网络功能；6、 配备4只120G硬盘即可在连续录像的前提下，使录像资料保存30天3.3.3 显示设备 显示器采用韩国SAMSUNG 17寸纯平显示器，型号为753DFX，最大分辨率高达1280*102465HZ，具有OSD功能，画面清晰、优美，刷新率高，监视效果特别好。3.4 系统功能介绍系统采用数字化闭路电视监控系统，能进行大容量数字录像、存储的同时还能进行画面分割、切换，摄像机的控制等；能控制前端球型云台及一体化摄像机旋转、聚焦、拉近、拉远，用以实现科学化管理。大厅采用彩色一体化摄像机，用以监控人员进出情况；七层花园采用低照度彩色转黑白一体化摄像机，确保白天、晚上均可监视目标场所；电梯采用带广角镜头的微型半球摄像机；地下室一层、二层采用带自动光圈镜头的低照度半球摄像机，以确保在地下室光线情况下能获得清晰图像。主控采用数字硬盘录像主机，使得显示画面质量高、录像效果好、容量大，回放质量高，并且便于操作。主要功能如下：1、 随时都可以看到所要监控的画面；2、 随时都可以对所监控的画面进行录像，以备出现警情后，便于案情分析；3、 一体化摄像机系一体化结构，最大能进行220倍放大（22倍光学变焦4-88mm、10倍电子放大），具自动聚焦、自动光圈功能，操作简单、灵活。在发现可疑人物时可通过主机控制球型机跟踪监视可疑人物并进行录像，还可将球型机设定为自动旋转监视等；4、 低照度彩色转黑白一体化摄像机除具有上述功能外，还具有彩色转黑白功能，使得最低照度可达0.01LUX，在晚上同样可监视顶楼光线暗处。 第四章 主要设备技术指标1. 闭路电视监控系统产品选型及性能介绍一体化摄像机型号 :SV-C6813Z 性能及特点:w 1/4SONY CCDw 480TVLw 最低照度 0.1lux F1.4w 内置22倍（4-88MM）光学变焦镜头，10倍电子放大w 信噪比50DBw 自动/手动增益控制:在低照度情况下可获得最佳感光度w 超级背光补偿功能w 自动/手动白平衡w DC12V电压彩色低照度摄像机型号: SV-C9602 性能及特点:w 1/3SONY Exview HAD CCD w 480TVLw 低照度 0.05lux F1.2w 信噪比50DBw 自动增益控制:在低照度情况下可获得较佳感光度w 背光补偿功能w 自动白平衡w DC12V电压数字硬盘录像监控主机型号: SV-8116 性能及特点：w 录像帧数可调w 16路视频输入，显示实时、记录总帧数400帧/秒w 监视、录像、回放、备份多工处理w 硬盘标配80Gw 多种显示模式：可4、7、9、16、画面和全屏显示，任何一台摄像机都可在屏幕任何一个区段显示；回放可全屏、4、9、16。w 多种录像模式，回放可按时间、地点、事件方式搜索，方便备份和打印。w 遥控功能：可通过RS232-RS485转换口控制球型摄像机或普通云台、镜头。w 支持ISDN、LAN、DDN等网络功能。显视器型号：743DFX彩色显视器 性能及特点：w 采用0.20mm超精细水平点距的17彩色显像管w 最大分辨率：1280*102465HZw 推荐分辨率：1024*76886HZw 带宽：110MHZw 扫描频率：行频：30-70KHZ场频：50-160KHZw OSD功能第五章 系统工程施工 5.1一般规定（1） 系统的工程施工应满足下列条件：- 设计文件和施工图纸齐全，并已会审和批准；- 施工人员熟悉施工图纸及有关资料，包括工程特点、施工方案、工艺要求、施工质量标准；- 设备、仪器、器材、机具、辅材、工具和机械等满足连续施工和阶段施工的要求；（2） 系统的工程施工前应对现场情况进行检查，符合条件方可施工：（3） 施工前对系统使用的材料、部件和设备按要求进行检查：（4） 施工中，做好隐蔽工程的随工验收，并做好记录。 5.2设备安装在设备安装前按要求例行检查，将设备逐个进行检测和粗调，发现无任何故障后，方可安装。 5.3线路敷设 电缆的敷设应符合下列要求：- 电缆的弯曲半径应大于电缆直径的15倍;- 电源线应与信号线、控制线分开敷设;- 室外设备连接电缆时,宜从设备的下部进线;- 敷设管道线之前应先清刷管孔，管孔内预设一根镀锌铁线；- 管口与电缆间应衬垫铜杯索，进入管孔的电缆应保持平直，并应采取防潮、防腐蚀、防鼠等处理措施。- 管道电缆或直埋电缆在引出地面时，均应采用钢管保护。钢管伸出地面不宜小于2.5M，埋入地下宜为0.3-0.5M。 5.4中央控制室 机架安装- 机架安装位置应符合设计要求；- 机架安装应垂直平稳，垂直偏差不得超过1%；- 机架内设备、部件的安装，应在机架定位完毕并加固后进行，安装在机架内设备应牢固、端正；- 机架上的固定螺丝、垫片和弹簧均应按要求紧固不得遗漏。 控制台安装- 控制台位置应符合设计要求；- 控制台应安放垂直，台面水平；- 附件完整、无损伤、螺丝紧固，台面整洁无划痕；- 台内接插件和设备接触应可靠，安装应牢固，内部接线应符合设计要求，无扭曲脱落现象。 中央控制室内电缆的敷设：- 采用地槽或墙槽时，电缆应从机架、控制台底部引入，将电缆顺着所盘方向理直，按电缆的排列次序放入槽内；拐弯处应符合电缆曲率半径要求；- 电缆离开机架和控制台时，应在距起弯点10MM处成捆空绑，根据电缆的数量应隔100-200MM空绑一次；- 采用架槽时，架槽宜每隔一定距离留出线口。电缆由出线口从机架上方引入，在引入机架时应成捆绑扎；- 采用电缆走道时，电缆应从机架上方引入，并应在每个梯铁上进行绑扎；- 采用活动地板时，电缆在地下可灵活布放，并应顺直无扭绞；在引入机架和控制台处还应成捆绑扎。 其它设备的安装：- 设备装在机架或机柜、控制台操作柜，应采取通风散热措施； 注意事项：- 在敷设的电缆两端应留适度余量，并标志明显的永久性标记；- 各种电缆和控制线插头的装设应符合产品厂家的要求；- 引入、引出房屋的电缆，在出入口处应加装防水罩。向上引入、引出的电缆，在出入口处还应做成滴水弯，其弯曲不得小于电缆要求的最小弯曲半径。电缆沿墙上下时应设支持物。电缆应固定绑扎在支持物上，支持物的间隔距离不得大于1M。- 监控室内应做到防水、防火、防静电； 5.5供电与接地- 系统工程建议采用集中供电；当供电线与控制线合用多芯线时，多芯线与电缆可一起敷设。- 所有接地的地极电阻应进行测量；经测量达不到设计要求时，应在接地极回填土中加入无腐蚀性长效降阻剂；当仍达不到设计要求时，应经过设计单位的同意，采取更换接地装置的措施。- 系统工程的防雷接地安装，应严格按设计要求施工；- 监控室内接地母线的路由规格应符合设计要求。施工时符合以下规定：（1） 接地母线的表面应完整，无明显损伤和残余焊剂渣。铜带母线光滑无毛刺，绝缘线的绝缘层不得有老化龟裂现象；（2） 接地母线应铺放在地槽或电缆走道中央，并固定在架槽的外侧，母线应平整，不得有歪斜、弯曲。母线与机架或机顶的连接应牢固端正；（3） 电缆走道上的铜带母线可采用螺丝固定；电缆走道上是铜绞线母线，应绑扎在横挡上。 5.6 施工工期安排 系统工程实施进度管理系统工程包括产品订货、发货、工程设计、工程施工安装调试、工程督导、施工管理和验收几部分。简述产品订货、产品交货所需时间；简述完善工程设计、工程前期施工所需时间；简述系统工程施工所需时间；简述线缆敷设所需时间；简述设备安装所需时间；简述设备试运行所需时间；简述系统工程调试所需时间；简述后期归档资料整理所需时间；简述系统培训及甲方相关人员培训所需时间；简述系统全面验收所需时间；在工程安装施工全过程中，我们将委派专业工程师对工程进行督导、管理、严格把关。 第六章 工程验收工程验收由工程设计、施工和建设单位的代表组成验收小组，按竣工图进行。验收时应做好记录，签署验收证书；验收合格后，方可交付使用。当验收不合格时，应由设计、施工单位返修直到合格，再行验收。作为施工单位在正式工程验收前10天，自己应组织预验收。 61 验收内容1） 系统安装质量验收2） 系统功能的测试验收3） 系统技术指标及系统设备技术指标的测试验收 62 验收标准1. 系统安装质量、安装工艺验收按国标等相关标准和行业标准验收;2. 系统功能测试验收按工程承建方向工程建设方提交的系统工程设计方案中的“系统功能”章节所叙述的具体内容进行验收;3. 系统技术指标和系统设备技术指标的验收，按承建方提交的技术资料测试验收。验收后双方共同签署的文件：1 对工程主观评价表2 功能测试表3 施工质量验收记录4 工程验收证书第七章 质量保障、售后服务及培训 7.1产品质量及功能保障产品质量及功能保障可参见产品生产商或产品供货商的提供的产品质量认证单，详见附录： 7.2售后服务 (a) 对整个系统实行一年内免费维护和保修;(b) 对使用的产品属非人为因素引起的质量问题，一年内免费更换；(c) 五年内属人为因素问题造成的器材损坏，只收取元器件成本费；(d) 系统出现故障，我公司保证在48小时内进行处理; 以上各项因工程项目的不同要作相应的改动。 7.3 技术培训 工程施工完毕后，我公司安排一名高级工程师对工程甲方技术及操作人员（人员数量及名单由甲方确定）针对系统的操作使用、日常维护及简单故障排除，免费进行培训2天。保证参加培训人员均能对整个系统有全面的了解，并熟练掌握设备的操作和日常维护。 培训内容：（1） 系统的组成和原理（2） 系统各种器材的安装和使用方法（3） 系统维护第八章 工程预算序号名称型号/规格单位数量单价合计12345678910视频线米31001.604960.0011电源线米31001.203720.0012控制线米12001.902280.0013PVC管材米46002.109660.0014工程辅料批115001500.0015控制台套133003300.00A：器材总价=以上各项之和108430.00B：工程施工费=A*12%13011.60C：税金=（A+B）*6%7286.49D：工程总造价=A+B+C 128728.09深圳斯普尔科技有限公司唐振林0755-8948272713244718093
