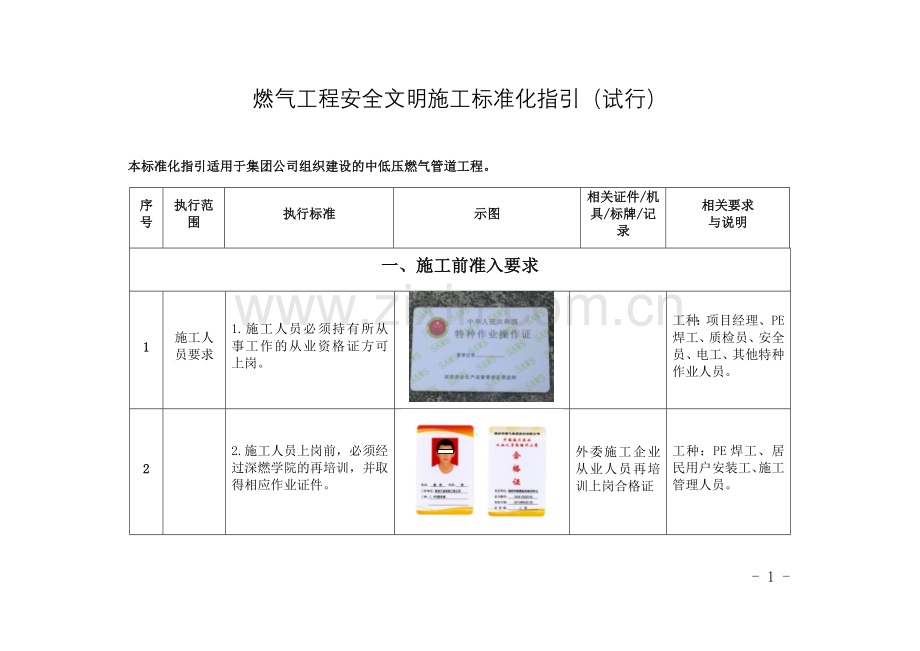

燃气工程安全文明施工标准化指引（试行）

本标准化指引适用于集团公司组织建设的中低压燃气管道工程。
序号
执行范围
执行标准
示图
相关证件/机具/标牌/记录
相关要求 与说明
一、施工前准入要求
1
施工人员要求
1.施工人员必须持有所从事工作的从业资格证方可上岗。

工种：项目经理、PE焊工、质检员、安全员、电工、其他特种作业人员。
2

2.施工人员上岗前，必须经过深燃学院的再培训，并取得相应作业证件。

外委施工企业从业人员再培训上岗合格证
工种：PE焊工、居民用户安装工、施工管理人员。
3

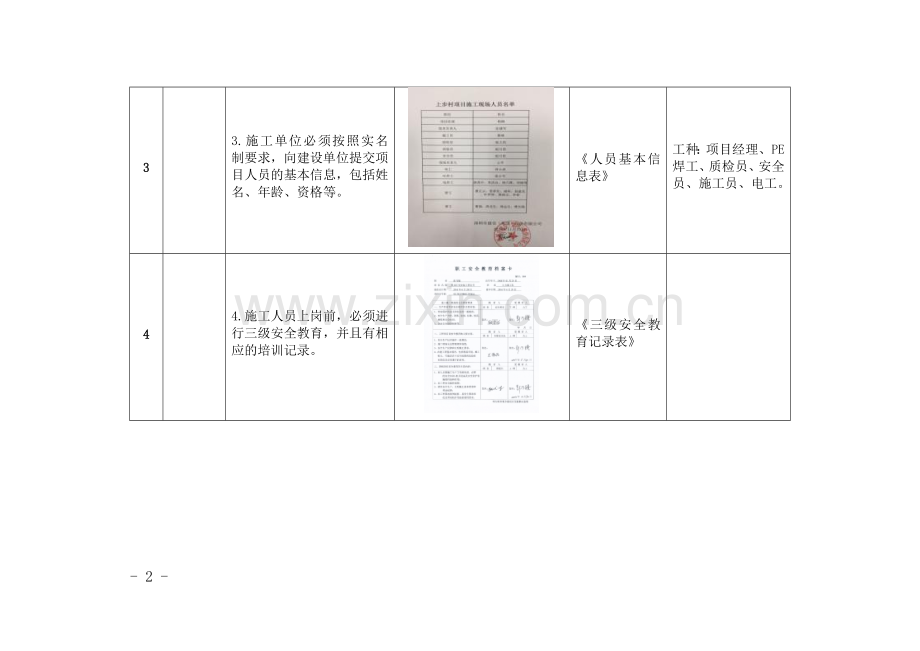

3.施工单位必须按照实名制要求，向建设单位提交项目人员的基本信息，包括姓名、年龄、资格等。

《人员基本信息表》
工种：项目经理、PE焊工、质检员、安全员、施工员、电工。
4

4.施工人员上岗前，必须进行三级安全教育，并且有相应的培训记录。

《三级安全教育记录表》

5

5.施工人员上岗前，施工单位必须为其制作工作牌，要求施工人员随身携带。

工作牌

6
施工机具设备要求
1.施工机具必须为正规单位生产，符合国家相关产品标准的规定，具有产品合格证。

施工机具
品牌要求：
1.PE焊机：FRIATEC费亚泰克、FUSION辉信、SAURON塑龙等品牌。
2.电子标签测试仪：3M/2250。
7

2.施工机具必须能正常使用，不存在任何使用功能故障。

施工机具

8

3.需定期检验的施工机具，必须在检验有效期内。

PE焊机、发电机、坐标测量设备、配电箱

9
施工单位安全管理制度要求
1.施工单位应建立以项目经理为第一责任人的各级管理人员安全生产责任制。

《安全生产责任制》

10

2.施工单位在施工前应编制施工组织设计，施工组织设计应针对工程特点、施工工艺制定安全技术措施。

《施工组织设计》

11

3.施工单位应建立安全检查制度，安全检查应由项目负责人组织，专职安全员及相关专业人员参加，定期进行并填写检查记录。

《安全检查制度》、《检查记录表》

12

4.施工单位应针对工程特点，制定应急救援预案。

《应急救援预案》

二、劳动保护用品穿戴要求
13

1.现场施工人员应穿着统一劳保服装，穿戴整齐。

劳保服

14

2.所有进入施工现场的人员应佩戴安全帽。

安全帽
安全帽符合《安全帽》（GB 2811-2007）的要求。
15

3.现场施工人员应根据作业需要穿着具备特定保护功能的劳保鞋。

劳保鞋

16

4.套丝作业时应佩戴防护镜，严禁佩戴手套。

护目镜

17

5.切割、打磨、使用电钻作业时应佩戴护目镜。

护目镜

18

6.在夜间、行车道路或有移动机械使用的区域应穿反光衣

反光衣

19

7.焊接作业时应佩戴焊工手套，使用焊工面罩。

焊工手套、焊工面罩

20

8.高处作业时必须正确佩戴安全带。

安全带

三、工程项目标牌设置要求
21

1.应在施工区域门口处或作业区域显著位置应设置“五牌一图”。（报建项目）

工程概况牌、管理人员名单、消防保卫牌、安全生产牌、文明施工牌、施工现场总平面图
五牌一图底色为蓝色，白色字体。
22

2.标牌设置应规范、整齐、统一。

四、围挡设置
23
市政道路施工围挡设置
1. 市区主要路段及一般路段的工地应设置封闭固定式围挡，条件不允许时可设置移动式围挡。

固定式围挡、铁马围挡、水马围挡
固定式围挡高度不小于1.8m。
24

2.围挡均采用全封闭围挡，围挡之间连接紧密，不留缝隙，所有施工机具、作业活动必须在围挡区域内，围挡应坚固、稳定、整洁、美观。

25
非市政道路施工围挡设置
1. 非市政道路施工的工地，可设置移动式铁马围挡或移动水马围挡隔离。

铁马围挡、水马围挡
铁马围挡
1.材质：焊管与镀锌板。
2.尺寸：1500 mm（长）×1050 mm（高）。
3.颜色：黄黑相间；
水马围挡
1.材质：高强高韧塑料。
2.尺寸：1500 mm（长）×650 mm（高）。
3.颜色：红色。
26

2.采用铁马围挡时应加装防尘网，防止泥土、石块等杂物跑出围挡范围。

防尘网
防尘网颜色：绿色
27

3.围挡均采用全封闭围挡，围挡之间连接紧密，不留缝隙，所有施工机具、作业活动必须在围挡区域内，围挡应坚固、稳定、整洁、美观。

28
高空作业围挡设置
1.高空作业时，吊篮周围必须用围挡隔离成保护区域。

铁马围挡
围挡区域面积：
不少于吊篮底面积的1.5倍。
29
推广宣传
1.可在围挡上悬挂、张贴公益广告、天然气清洁环保性的宣传内容。

宣传图片、宣传画
1.尺寸：按照固定（或移动式）围挡高度及宽度制作。
2. 满足政府有关部门对公益广告要求
3.宣传推广资料应符合集团VI要求
五、施工现场警示标志设置
30
市政道路施工警示标志设置
1.在车行道路上施工时，道路允许的条件下应设置交通疏解标志。

交通疏解牌、车辆导向牌、反光锥、夜间警示灯
1.交通疏解标志起点设置：围挡区域来车方向之前200米、150米、100米、50米。（具体起点距离根据道路实际情况决定）
2. 交通疏解标志设置间距：50米。
3.每处分别设置： 1块“前方施工”牌、1块车辆导向牌、反光锥若干、1块夜间警示灯。
31

2.设置“前方施工”牌、车辆导向牌应符合要求。

“前方施工”牌、车辆导向牌
1.尺寸：800mm（长）×300mm（宽）。
2.底色及字体颜色：见图例。
32

3.在作业区域围挡外侧的起止点应分别设置开挖许可公示牌、天然气施工告示牌各1个。

开挖许可公示牌、天然气施工告示牌
1.尺寸：1200mm（长）×800mm（宽）。
2.底色及字体颜色：见图例。
33

4.沿道路方向的作业区域围挡上应悬挂“安全用电”、“禁止跨越”、“当心坑洞”等安全警示牌。

安全警示牌
1.设置间隔：50米。
2.小于50米的作业区域三块安全警示牌必须全部悬挂。
3.尺寸：400mm（长）×500mm（宽）。
4.底色及字体颜色：见图例。
34

5.在交通疏解牌处及围挡区域设置反光锥。

反光锥
1.交通疏解牌处设置：1-2个反光锥。
2.围挡区域设置：首末两端各设置1个反光锥，沿围挡区域每25米设置1个反光锥。
35

6.在围挡前端的交通疏解告示牌及围挡区域应加设夜间警示灯。

夜间警示灯
1.警示灯悬挂在围挡的上端。
2.围挡区域的首末两端各设置1个夜间警示灯，沿围挡区域每50米设置1个夜间警示灯。
3.作业区域小于50米，除首末端设置警示灯外，中间应加设警示灯一个。
36
非市政道路施工警示标志设置
1.应在铁马围挡区悬挂“行人、车辆请绕行”牌。

“行人、车辆请绕行”牌
1. 设置位置：围挡首尾处（路口处）。
2.标牌应与铁马围挡上端平齐，居中。
3.尺寸：700mm（长）*500mm（宽）。
4.底色及字体颜色：见图例。
37

2.应在铁马围挡区悬挂“燃气施工，注意安全”牌。

“燃气施工，注意安全”牌
1.每个作业点必须悬挂一个“燃气施工，注意安全”牌，每隔50米应在铁马围挡上悬挂一个“燃气施工，注意安全”牌。
2.标牌应与铁马围挡上端平齐，居中。
3.尺寸：700mm（长）*500mm（宽）。
4.底色及字体颜色:见图例。
38

3.应在铁马围挡区悬挂“燃气施工，不便之处，敬请谅解”字样的燃气施工告示牌。（非报建项目）

燃气施工告示牌
1.悬挂于最显眼的铁马围挡上。
2.标牌应与铁马围挡上端平齐，居中。
3.尺寸：800mm（长）*600mm（宽）。
4.底色及字体颜色：见图例。
39

4.应在铁马围挡区悬挂夜间警示灯。

夜间警示灯
1.围挡拐角处应加设夜间警示灯；
2.围挡区域的首末两端各设置1个夜间警示灯，沿围挡区域每50米设置1个夜间警示灯；
3.作业区域小于50米，除首末端设置警示灯外，中间应加设警示灯一个。
40
高空作业警示标志设置
1.吊篮下的铁马围挡应悬挂 “高空作业，请勿靠近”牌、 “燃气施工，注意安全”牌。

“高空作业，请勿靠近”牌、 “燃气施工，注意安全”牌
1.标牌应与铁马围挡上端平齐，居中。2.尺寸：700mm（长）*500mm（宽）。
3.底色及字体颜色：见图例。
41

2.在围挡区设置夜间警示灯。

夜间警示灯
围挡拐角处各设置1个。
六、临时用电
42

1.临时用电方案应经监理审批。

《临时用电方案》

43

2.发电机采用静音发电机。

发电机
铭牌标识：噪音不大于70分贝。
44
配电线路
1. 现场电线应布置整齐，电线接头部分，做好绝缘保护措施。

绝缘材料

45

2. 电缆线无龟裂、破皮、破损；线路在过道、路口敷设时应设可靠保护；线路在电杆上敷设时应用横担固定，绝缘子分档架设。

电杆、绝缘子

46

3. 如果直接将电线敷设在钢筋、铁丝、管道、脚手架等导电材料上，须做好绝缘措施。

绝缘材料

47

4.架空线路的档距（两固定点间距）符合要求。

档距：不得大于35米。
48
配电箱、开关箱
1. 总配电箱中应在电源隔离开关的负荷侧增加负荷开关和漏电保护器。

配电箱、漏电保护器

49

2.分配电箱与开关箱设置距离符合要求。

配电箱。
距离：不大于30m。
50

3.配电箱应符合“一机、一闸、一漏、一箱”。

配电箱

51

4.开关箱漏电保护装置在设备负荷侧。

漏电保护装置
漏电保护装置距离设备不大于3m。
52

5.移动临时配电箱高度设置符合要求。

配电箱
箱底安装高度在0.6-1.5m。
53

6.配电箱底进出线，不混乱，箱内无杂物，有门有锁，有防雨措施。

54

7.配电箱闸具齐全完好。

配电箱、闸具

55

8.配电箱做好接地及零线保护。

56

9.施工人员离开作业现场时，妥善处置配电箱、开关箱。

配电箱、开关箱存放至安全区域。
57
电动机具
1.施工现场的电动机具定期检查和维护保养。

《检查记录表》、《维护保养记录表》

58

2.有保护接地装置的机具必须进行保护接地。
3.手持式电动工具的电缆线不得改装。
4.手持式电动工具的外壳、手柄、插头、开关、负荷线等必须完好无损。

59

5.施工人员离开作业现场时，妥善处置电动机具。

切断电动机具的电源。
60
工棚内要求
1.电线不得乱拉乱接，所有电线必须用套管保护。
2.接插座按国家电器安装标准进行设置。
3.严禁使用电热毯、热得快、电热丝炉等大功率电器。

人员离开的时候，电源必须断开。
七、材料存放要求
61

1.户外临时存放管材应妥善保管。

支架、彩条布、帆布、保护管盖
1.应水平堆放在平整的支撑物或地面上。
2.堆放高度不宜超过1.5m，
3.有彩条布或帆布进行遮盖
4.管道两端应有保护管盖。
62

2.施工用的聚乙烯管件应妥善保管。

储物箱
1.应存放在防水、防晒的储物箱内。
2.包装袋不得破损

63

3.油漆等易燃物品应妥善保管。

应存放在危险品存放区，不得混存于其他区域。
八、地下管道安装
64
开挖
1.在地下水位较高的地区或雨季施工时，应采取降低水位或排水措施，及时清除沟内积水。

开挖工具、排水设备

65

2.堆土的摆放应充分考虑现场布管情况，不乱堆放。

开挖工具
堆土距离管沟边缘不小于0.2m，高度不应超过1.0m。
66

3.若开挖的土壤为不坚实的土壤，及时做连续支撑。

支护木板
采用坚固的木板进行支护。
67
泥土清运
1.施工现场应设置防止泥浆、污水、废水污染环境的措施。

排水设备、运输车辆

68

2.余土应当天及时运离现场。

运输车辆

69
过路管沟保护
1.道路上的管沟开挖后，应尽快安装管道，按要求对管沟进行回填、夯实，如道路距离较宽，应在管沟上方铺设钢板。

钢板

九、地上管道安装
70

1.管道安装时，不得在同一立面上下同时施工，避免与其他人员交叉作业。

71

2.打孔、打墙洞前要确认周边环境安全，施工过程中要采取措施防止碎渣、碎屑等杂物坠落砸到周边人员。

警示带、挡板

72

3.管道焊接时需采取措施防止焊渣飞溅。

阻火挡板

73

4.管道吊运时，需要在管道吊运范围地面设置警戒区，警戒区内不得站人，警戒区外必须设专人看护。

警示带

74

5.作业完成后应将管道端部管口临时封堵严密，防止异物进入。

扳手、堵头、水胶布

十、高处作业
75
通用要求
1.作业前应按规定办理方案审批，未经批准不得作业。

《高处作业方案》

76

2.作业前应进行安全技术交底并签字确认，落实所有安全技术措施和人身防护用品。

《安全技术交底记录》

77

3.作业前作业人员、现场监护人员应检查相关安全设施是否坚固、可靠，确认所有安全设施及有关措施足够安全后方可开始进行高处作业。

78

4.六级及以上大风或雷电、大雾等天气，严禁作业。

79

5.高处作业工具和小型材料应用工具袋盛装，严禁上下投掷，作业工具采用防坠绳保护。

工具袋

80

6.作业人员安全带应高挂低用，不得采用低于腰部水平的系挂方法，严禁用绳索捆在腰部代替安全带。

全身式安全带

81

7.酒后、过度疲劳、情绪异常者不得上岗进行高处作业。

82
吊篮作业
1.电动吊篮安装完毕后，安装公司应与施工单位办理交验手续，监理公司核查交验手续。

《吊篮移交验收表》

83

2.安全绳应固定在建筑物可靠位置上，不得与吊篮上任何部位连接。

安全绳

84

3.作业人员应将安全带用安全锁扣正确挂置在独立设置的专用安全绳上。

85

4.吊篮内应设密目式防护网，防止吊篮内的机具、材料跌落。

防护网

86

5.吊篮内的作业人员不应超过2人。

87

6.作业人员应于吊篮停稳在地面后进出。
7.严禁在吊篮内使用梯子、凳子、垫脚物等进行垫高作业。

88

8.吊篮下方地面为行人禁入区域，需做好隔离措施并设有明显的警告标志，作业时有人监护。

铁马围挡、警示牌

89
脚手架作业
1.脚手架搭设前，承包商应编制脚手架搭设和拆除方案，经监理单位审批通过后，方可进行脚手架搭拆作业。

《脚手架搭设方案》、《脚手架拆除方案》

90

2.脚手架搭设和拆除过程中，施工单位的安全员或兼职监督员必须在现场监护，同时应划定警戒区域并设置警示标识，禁止非作业人员入内或通行。

警示带、警示标示
脚手架搭设后，需用密目式防护网覆盖。
91

3.脚手架搭设完毕，施工单位的安全管理人员必须按规范和方案或使用方的要求进行验收。

验收记录

92

4.脚手架使用期间必须定期检查，大风、大雨后应进行全面检查，如有松动、折裂或倾斜等情况，应及时紧固或更换。

93

5.脚手板应按要求铺满、铺稳，两端应与支撑杆可靠固定。

脚手板

94

6.脚手架拆除时，应按顺序由上而下，一步一清，不准上下同时作业。

严禁整排拉倒脚手架和同时拆除与墙体连接的横杆。
95

7.脚手架拆下的架杆、连接件、脚手板等材料，应采用向下传递或用绳索吊下的方式，严禁向下投掷。

绳索

十一、工棚设置
96

1.工棚应设置在项目红线内，如果必须设置在红线外的，必须取得相关城市管理部门同意。

97

2.工棚内根据实际施工情况，可设置材料堆放区、加工区、机具存放区、危险品存放区，生活区等，各区域应分区明确，标识清楚，实施有效隔离，人员生活区必须与其他区域完全隔离。

标示牌

98

3.工棚入口及显眼位置宜悬挂“佩戴安全帽,安全用电”等有关标牌。

警示牌

十二、消防要求
99

1.每个施工点、加工点，动焊点应该配置不少于一个4KG灭火器（ABC干粉），生活区、材料堆放区等应该配置不少于两个4KG灭火器（ABC干粉）。

灭火器

100

2．灭火器的压力应处于正常使用范围，压力表指针处于绿色区域，喷管橡胶无龟裂。

101

3.每月对灭火器检查一次，并悬挂检查记录卡，有保养记录

检查记录卡

102

4.电气焊接现场10m范围内不得堆放塑料、木材等易燃物，并有相应保护措施，焊接结束后地面无焊条或焊条头。

103

5.作业时氧气瓶与乙炔气瓶距离应保持5米以上，气瓶距明火距离应大于10米。

104

6. 施工现场严禁吸烟。
