1082外墙苯板保温施工技术.doc

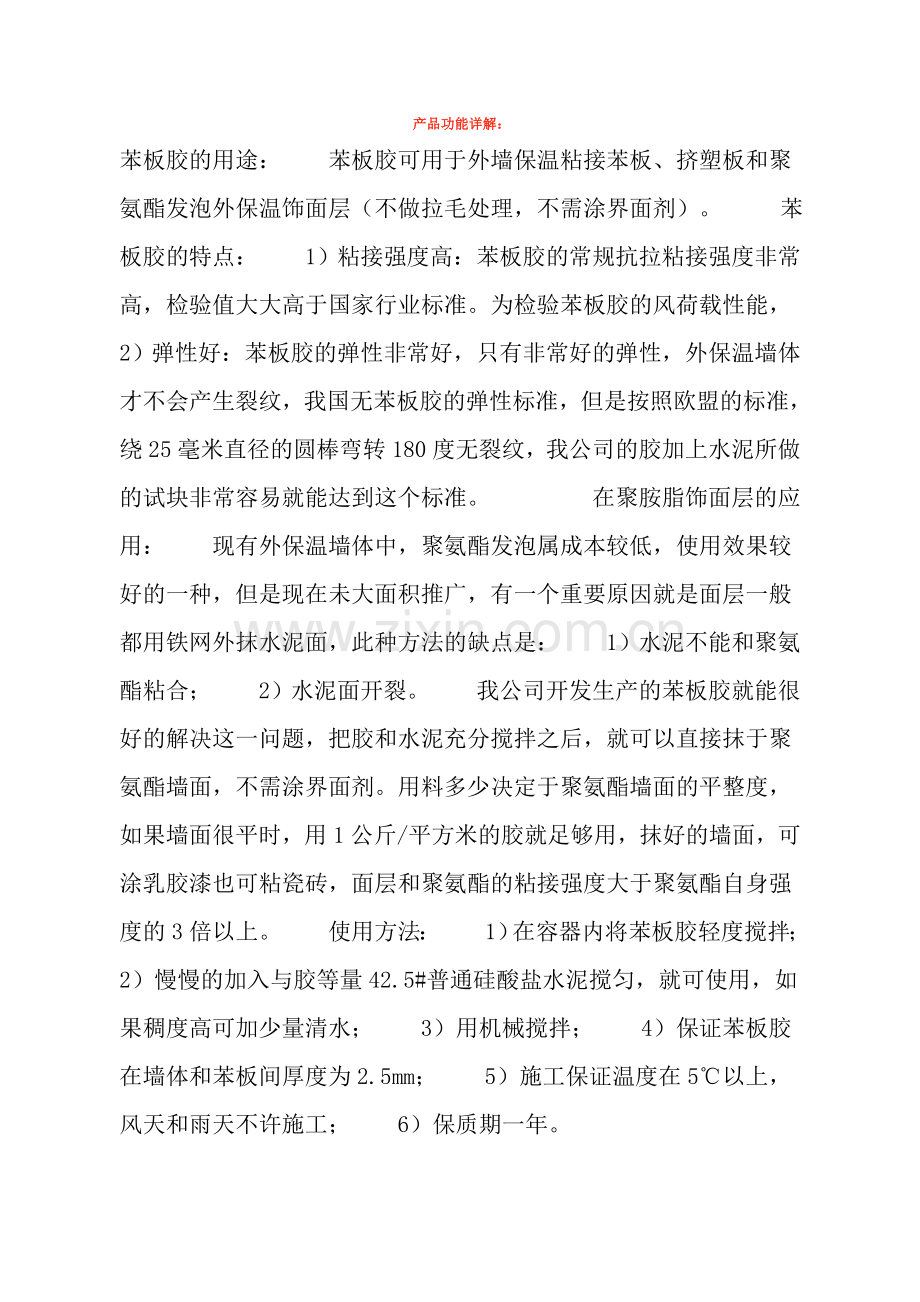

产品功能详解：苯板胶的用途：苯板胶可用于外墙保温粘接苯板、挤塑板和聚氨酯发泡外保温饰面层（不做拉毛处理，不需涂界面剂）。 苯板胶的特点：1）粘接强度高：苯板胶的常规抗拉粘接强度非常高，检验值大大高于国家行业标准。为检验苯板胶的风荷载性能，2）弹性好：苯板胶的弹性非常好，只有非常好的弹性，外保温墙体才不会产生裂纹，我国无苯板胶的弹性标准，但是按照欧盟的标准，绕25毫米直径的圆棒弯转180度无裂纹，我公司的胶加上水泥所做的试块非常容易就能达到这个标准。 在聚胺脂饰面层的应用：现有外保温墙体中，聚氨酯发泡属成本较低，使用效果较好的一种，但是现在未大面积推广，有一个重要原因就是面层一般都用铁网外抹水泥面，此种方法的缺点是：1）水泥不能和聚氨酯粘合；2）水泥面开裂。我公司开发生产的苯板胶就能很好的解决这一问题，把胶和水泥充分搅拌之后，就可以直接抹于聚氨酯墙面，不需涂界面剂。用料多少决定于聚氨酯墙面的平整度，如果墙面很平时，用1公斤/平方米的胶就足够用，抹好的墙面，可涂乳胶漆也可粘瓷砖，面层和聚氨酯的粘接强度大于聚氨酯自身强度的3倍以上。 使用方法：1）在容器内将苯板胶轻度搅拌；2）慢慢的加入与胶等量42.5#普通硅酸盐水泥搅匀，就可使用，如果稠度高可加少量清水；3）用机械搅拌；4）保证苯板胶在墙体和苯板间厚度为2.5mm；5）施工保证温度在5以上，风天和雨天不许施工；6）保质期一年。 苯板胶是采用国产原料和部分国外添加剂生产的一种水性胶，是一种有机材料和无机材料相结合的胶，弹性强，粘度高，强度优，化学性能稳定，不易燃、不易爆，使用方便，使用时只加等重量的水泥混合均匀就可使用，其产品质量优于外国公司产品。施工技术技术篇一、外墙外保温体系的组成所谓外墙外保温，是指在垂直外墙的外表面上建造保温层，该外墙用砖石或混凝土建造，此种外保温，可用于新建墙体，也可以用于既有建筑外墙的改造。该保层对于外墙的保温效能增加明显，其热阻值超过1m2K/W。由于是从外侧保温，其构造必需能满足水密性、抗风压以及温湿度变化的要求，不致产生裂缝，并能抵抗外界可能产生的碰撞作用，还能与相邻部位（如门窗洞口、穿墙管道等）之间以及在边角处、面层装饰等方面，得到适当的处理。然而，必须注意，外保温层的功能，仅限于增加外墙保温效能以及由此带来的相关要求，而不应指望这层保温构造对主体墙的稳定性起到作用。其主体墙，即外保温层的基底，必须满足建筑物的力学稳定性的要求，能承受垂直荷载、风荷载，并能经受撞击而何证安全使用，还应能使被覆的保温层和装修层得以牢牢固定。1保温层应采用热阻值高,即导热系数小的高效保温材料，其导热系数一般小于0.05W/mK.根据设计计算，具有一定厚度，以满足节能标准对该地区墙体的保温要求。此外，保温材料的吸湿率要低，而粘结性能要好;为了使所用的粘结剂及其表面的应力尽可能减少，对于保温材料，一方面要用收缩率小的材料，另一方面,尺寸变动时产生的应力要小。为此，可采用的保温材料有:膨胀型聚苯乙烯（EPS）板、挤塑型聚笨乙烯（XPS）板、岩棉板、玻璃棉毡以及超轻保温浆料等。其中以阻燃膨胀型聚苯烯板应用得较为普遍。2保温板的固定不同的外保温体系,采用的固定保温板的方法各有不同。有的是将保温板粘结或锚固在基底上，有的为两者结合，以粘结主为，或以锚固为主。将保温板粘结在基底上的粘结材料多种多样。在不同的体系中，此种粘结材料运到工地时的状态有所不同：a.成品胶浆，使用时不需添加其他任何材料，既不需要再行配料，也用不着再进行搅拦.b.使用前需要添加其他物料（如水泥）.c.为单组份粉状材料，用前需加水搅拌均匀.d.双组份材料，施工时按配比搅拌均匀.3.面层薄型抹灰面层为在保温层的所有外表面上涂抹聚合物粘结胶浆。直接涂覆于保温层上的为底涂层，厚度较薄（一般为23mm）。内部包覆有加强材料。加强材料一般为耐碱玻璃纤维网格布，包含在抹灰面层内部，与抹灰面层结合为一体，其作用为改善抹灰层的机械强度，保证其连续性，分散面层的收缩应力和温度应力，避免应力集中，防止面层出现裂纹。网格布必顺完全埋入底涂层内，从外部不能看见，以使不致与外界水分接触（因网格布受潮后，其极限强度会明显降低）。不同的外保温体系，面层厚度有一定差别。但总体要求是，面层厚度必顺适当，薄型的一般在23mm以内。如果面层厚度过薄，结实程度不够。就难以抵抗可能产生外力的撞击;但如果过厚，加强材料离外表面较远，又难以起到抗裂的作用。4.零配件与辅助材料在外墙外保温体系中，在接缝处、边角部，还要使用一些零配件与辅助材料，如墙角、端头、角部使用的边角配件和螺栓、销钉等，以及密封膏如丁基橡胶、硅膏等，根据各个体系的不同做法选用。二.聚苯板薄抹灰外墙外保温施工中的技术问题外墙外保温体系是将保温材料置于建筑物墙体外侧。其好处在于：可以避免产生热桥；提高室内热环境质量，墙体结构材料受到保护、使用寿命延长、增加建筑物实际使用面积1.8%-2.0%等。三.几点建议和技术的措施1.粘结胶浆的选择使用双组份的聚合物胶浆由于现场掺加水泥，在施工时难以控制水泥的质量和配比，增加施工工艺的复杂性。所以单组份粘结胶浆施工简单，只需在现场加水搅拌即可使用，避免掺加水泥及其他材料不当而引起粘结胶浆的质量下降。2.玻璃纤维网格布的优选在聚苯板薄抹灰外墙外保温体系中使用的玻璃纤维网格布因为是被埋在水泥胶浆之中，所以要求其有耐碱性。资料介绍，聚苯板外墙保温体系可以达到4050年的使用期。如果使用了不耐碱的玻璃纤维网格布，其提前在水泥碱性环境下粉化断裂，将大大缩短整个体系使用年限，所以一定要选用耐碱玻璃纤维网格布。3.施工中应注意事项施工使用膨胀聚苯乙烯泡沫板应是生产储期超过30天以上的。在施工中应先将聚苯板全部粘贴完以后再进行抹灰，这样可以有充足时间彻底完成聚苯板的后期收缩，避免抹灰面产生裂缝。聚合物胶浆中掺用的聚合物乳液的成膜温度一般在5以上，所以聚笨板薄抹灰外墙外保温工程的施工应在平均气温5以上完成，不宜进冬季施工。4.建议采用条粘法粘贴聚苯板所谓条粘法就是将胶浆铺满整张苯板，然后锯齿抹子摊平，挂掉多余的胶浆，此种做法在已处理平整的墙面上施工，可以杜绝空鼓情况的发生，不会产生聚苯板的翘曲、变形，也能防止因封边不严造成渗水、透风、脱落。条粘法所消耗的胶浆与点框法几乎持平。5.既有建筑保温改造对于既有建筑物上的保温改造工程，除了将旧墙表面上的涂料清理干净以外，另外建议采用锚固件辅助加固的做法，锚固件数量根据建筑物高度不同有不同的要求。6.为防止面层胶浆裂缝，应注意的问题（1）面层抹面胶浆应用两遍抹灰，总厚度控制在3mm左右，胶浆厚了极容易裂缝。（2）在实际施工中，要求玻璃纤维网格布应埋在抹面层之中，既不能紧贴聚苯板也不应暴露在抹面胶浆之外。对于同一种胶浆的抹面所做的抗冲击试验表明：网格布埋在水泥胶浆的不同部位其抗冲击的能力明显不同，网格布紧贴在聚苯板表面的受到冲击后，抹面层轻易就被砸裂；网格布浮在抹面层表面的受到冲击后，网格布被砸断；只有将网格布埋在胶浆层之中的抹面层，其抗冲击能力最好。（3）将板缝间的隙用聚苯板片塞紧，杜绝抹面胶在板接头处产生裂纹。施工篇一、施工条件与环境1、施工条件a.基层墙体经过工程验收达到国家验收质量标准的结构承重墙面或非承重墙面在找平层施工完毕后，待找平层干燥并已验收合格，即可进行外墙外保温施工。进行外墙外保温施工的墙体基层墙面的尺寸偏差应符合表1的规定基层墙体的允许偏差和检查方法表1项次项目允许偏差(mm)检查方法1表面平整4用2m靠尺和楔形塞尺检查2垂直度每层5用2m托线板检查全高H/1000且不大于20用经纬仪或吊线和尺量检查3阴阳角垂直度4用2m托线板检查对于未达到以上标准的墙体应按以下方法进行处理：对新建工程，必须彻底清除基层表面浮灰、涂料、油污、空鼓及风化物等影响粘结强度的材料，墙面平整度超差部分应剔凿或用1:3的水泥砂浆修补。b.门窗口门窗洞口经验收，洞口尺寸位置达到设计和质量要求；门窗或辅框已安装完毕。c.窗的保温门窗的保温要按要求做特别的处理，应严格按照设计要求施工，具体做法参见图集。d.伸缩缝和装饰缝伸缩缝的最大间距应符合图集的要求或与设计单位协商确定，应同建筑设计师协调好伸缩缝和装饰缝的具体位置，具体做法可参见图集。e.预埋管道各种与外墙有关的管线、预埋件、支架等已安装到位，并预留出外保温的余地。f.环境条件施工现场环境温度和基层墙体表面温度在施工及施工后24小时内均不得低于5C，风力不大于5级，雨天不能施工。为保证施工质量，施工面应避免阳光直射。必要时，应在脚手架上搭设防晒布，遮挡墙面。如施工中突遇降雨应采取有效措施，防止雨水冲刷墙面。2、材料准备材料的验收存放和运输应符合有关要求，并分类挂牌存放。挤塑板成包平放；聚合物砂浆和专用粘结剂存放要注意防雨防潮；网格布、固定件也应防雨存放。3、施工工具电热丝切割器、电动搅拌器、壁纸刀、电动螺丝刀、剪刀、钢锯条、墨斗、棕刷或滚筒、粗砂纸、塑料搅拌桶、冲击钻、电锤、抹子、压子、阴阳角抿子、托线板、2m靠尺等。4、劳动力、机械设备及脚手架根据各工程外保温的工作量及工期要求应合理劳动力和机械设备以及上面的施工工具，并检查整理外脚手架达到安全使用要求。二、施工工序流程图根据工程进度及现场情况，可分单组双向或双组同向“流水”作业，即单组粘贴挤塑板由下向上施工，安装固定件、抹面由下向上施工；双组粘贴挤塑板和安装固定件、抹面均由下向上施工，常温施工流水间隔12小时以上。本系统作法见施工流程下图：基层处理刷界面剂一道配专用粘结砂浆预粘板边翻包网格布粘贴挤塑板钻孔及安装固定件挤塑板打磨找平、清洁刷界面剂一道配聚合物砂浆埋贴网格布抹聚合物砂浆、验收填被衬、密封膏配面层涂料配专用面砖粘结剂涂面层涂料或粘贴砖砖清理饰面层三、每道工序施工详细说明及要求1.基层处理a、清除已验收合格基层墙面的浮灰、涂料、油污、空鼓及风化物等影响粘结强度的材料。b、对工程外墙墙体，用2m靠尺检查，最大偏差应小于4mm，超差部分应剔凿或用1:3水泥砂浆修补平整。c、为增加挤塑板与基层及保护面层的结合力，应在挤塑板表面涂刷界面剂，然后再用聚合物砂浆作粘结剂或保护层。2弹控制线根据建筑立面设计和外墙外保温技术要求，在外门窗水平、垂直控制线及伸缩缝、装饰线等。3.挂基准线a.在建筑物外墙大角（阴角、阳角）及其他必要处挂出垂直基准控制线，弹出水平控制基线。b.施工过程中每层适当挂水平线，以控制挤塑板粘贴的垂直度和平整度。4.配制专用粘结剂a.使用一只干净的塑料搅拌桶倒入五份干混砂浆，加约一份的洁净水，注意应边加水边搅拌，然后用手持式电动搅拌器搅拌约五分钟，直到搅拌均匀，且稠度适中为止。保证聚合物砂浆有一定粘度。b.以上工作进行完成后，应将配好的砂浆静置5分钟，再搅拌即可使用。调好的砂浆宜在一小时内完。c.注意：本系统聚合物砂浆只需加入净水，不能加入其它添加剂如：水泥、砂、防冻剂及其它聚合物等。5.粘贴翻包网格布凡挤塑板侧边外露处（如伸缩缝、建筑沉降缝、温度缝等缝线两侧），门窗洞口处，与主体墙体接触处，都应做网格布翻包处理，具体见图集。6.粘贴挤塑板a.标准外墙板尺寸为1200600mm。非标准尺寸和局部不规则处可用电热丝切割器或工具刀现场切割，尺寸允许偏差为1.5mm，大小面垂直。整块墙面的边角处应用最小尺寸超过300mm的挤塑板。b.在挤塑板表面（单面）薄薄地涂刷一道专用界面剂，待凉干后即可涂抹专用粘结剂。c.采用条点法粘贴挤塑板：用抹子在每块挤塑板已涂刷过界面剂的一面周边涂抹宽50mm，从边缘向中间逐渐加厚专用聚合物砂浆，最厚处达10mm，然后再在挤塑板上抹9个点梅花布置，确保挤塑板粘结面积在30%50%。d.涂好灰后立即将挤塑板贴到墙上，并用2M靠尺将其挤压找平，保证其垂直、平整度和粘结面积符合要求。碰头处不得抹粘结砂浆，每贴完一块，应及时清除挤出的砂浆。板与板之间要挤紧，不得有缝，板缝超出1.5mm时用挤塑板片填塞。拼缝高差不大于1.5mm，否则应用打磨器打磨平整。e.施工要挤塑板应水平粘贴，上下两排挤塑板应竖向错缝板长1/2，保证最小错缝尺寸不小于200mm。f.在墙拐角处，应先排好尺寸，裁切挤塑板，使其粘贴时垂直交错连接，保证拐角处顺直且垂直。g.在粘贴窗框四周的阳角和外墙阳角时，应先弹出基准线，作为控制阳角上下竖直的依据。7.安装固定件a.待挤塑板粘贴牢固，一般在24小时内安装固定件，按设计要求的位置用冲击钻钻孔，锚固深度为50mm，钻孔深度60mm。b.固定件个数：七层以下每平方米约5个；八至十八层（含十八层）每平方米约6个；十九至二十八（含二十八层）层每平方米约9个；二十九层以上每平方米约11个；当墙面上饰面层为面砖时,固定件需提高一个等级。任何面积大于0.1平方米的单块板必须加固定件，数量视形状及现场情况而定。c.固定件加密：阳角、檐口下、门窗洞口四周应加密，距基层边缘不小于60mm，间距不大于300mm。d.自攻螺丝应拧紧并将工程塑料膨胀钉的帽子与挤塑板表面齐平或略拧入一些，确保膨胀钉尾部回拧使之与基层充分锚固。8.划分格凹线条a.根据已弹好的水平线和分格尺寸用墨斗弹出分格线的位置。竖向分格线用线锤或经纬仪校正垂直。b.按照已弹好的线，在挤塑板的适当位置安好定位靠尺，使用专用开槽机将挤塑板切成凹口，凹口处挤塑板的厚度不能少于15mm。c.对不顺直的凹口要进行修理。9.打磨找平a.在固定件施工完毕后，对挤塑板接缝不平处应用衬有平整处理的粗砂纸打磨,打磨动作宜为轻柔的圆周运动,不要沿着与挤塑板接缝平等的方向打磨。b.打磨后应用刷子或压缩空气将打磨操作产生的碎屑、其它浮灰清理干净。c.对挤塑板粘贴不平处，应用面层聚合物砂浆找平。找平前应刷界面剂。10.抹聚合物砂浆底层在挤塑板表面薄薄地涂刷一道界面剂，待凉干后，将聚合物砂浆均匀地抹在挤塑板上，厚度约2mm左右。11.压入网格布a.抹聚合物砂浆后立即压入网格布。b.网格布应按工作面的长度要求剪裁，并应留出搭接长度。网格布的剪裁应顺经纬向进行。c.门、窗洞口内侧周边与大墙面形成的45阳角部分各加一层300mm200mm网格布进行加强，大面网格布搭接在门窗洞口周边的网格布之上。d.对于窗口、门口及其它洞口四周的挤塑板端头应用网格布和粘结砂浆将其包住，也只有在此时，才允许挤塑板边涂抹粘结砂浆。e.将大面网格布沿水平方向绷直绷平，并将弯曲的一面朝里，用抹子由中间向上、下两边将网格布抹平，使其紧贴底层聚合物砂浆。网格布左、右搭接宽度不小于100mm，上、下搭接宽度不小于80mm，局部搭接处可用聚合物砂浆补充原聚合物砂浆不足处，不得使网格布皱褶、空鼓、翘边。f.在阴阳角处还需从每边双向绕角且相互搭接宽度不小于200mm。g.在墙面施工预留空洞四周100mm范围内仅抹一道聚合物砂浆并压入网格布，暂不抹面层聚合物砂浆，待大面积施工完毕后对局部进行修补。12.抹面层聚合物砂浆抹完底层聚合物砂浆，压入网格布后待砂浆干至不粘手时，抹面层聚合物砂浆，抹灰厚度以盖住网格布为准，约1mm左右。使砂浆保护层总厚度约2.5mm0.5左右。13.补洞及修理在涂料前，应尽量将与墙体的连接的脚手架拉子改至门窗洞口处，将拉子洞修好并施工至面层；如无法更改，则按以下方案施工。a.当脚手架与墙体的连接拆除后，应立即对连接点的孔洞进行填补，对墙体孔洞用相同的基层墙体材料进行填补，并用水泥砂浆抹平。b.根据孔洞尺寸切割挤塑板并打磨其边缘部分，使之能紧密填入孔洞处，并挤塑板两面刷界面剂。c.待水泥砂浆表层干燥后，将此挤塑板背面涂上厚5mm的粘结砂浆，应注意不要在其四周边沿涂粘结砂浆。将挤塑板塞入，粘在基层上。d.切一块网格布，其大小应能覆盖整个修补区域，与原有的网格布至少重叠80毫米。e.将挤塑板表面涂聚合物砂浆，压入网格布，待表面至不粘手时，再涂抹一遍聚合物砂浆。注意修补过程中不要将聚合物砂浆涂到周围的表面涂层上。 1、节约能源是我国的基本国策 近年来,各级政府及相关部门根据节约能源法出台了一系列节能政策和节能技术法规、标准、规范，鼓励发展节能产业，提倡使用节能新技术、新工艺、新产品，使我国在节能降耗方面取得了较好的成效。国务院总理温家宝在十届全国人大五次会议的“政府工作报告”中指出，全国还没有实现年初确定的单位国内生产总值能耗降低4%、主要污染物排放含量减少2%的目标，政府要继续加大力度抓好节能降耗和保护环境的工作，加快节能立法，加大对节能产业的激励政策的支持力度。 我国每年新建的建筑竣工面积近20亿平方米。目前已有的建筑面积达400亿平方米，预计到2020年还将累计增加300亿平方米的建筑面积。目前我国的建筑能耗占全国总能耗的30%，到2020年可能上升至40%。 我国北方一些地区的建筑能耗比发达国家高出2-3倍，在既有的16亿平方米建筑中约有95%的建筑都是高能耗建筑。冬冷夏热地区，冬天用空暖设备，大大增加了建筑能耗。从前用再生能源的广大农村地区，也越来越多的转为使用煤。随着我国城市化进程的加快，仅用常规能源将很难满足人们的生活要求，所以建筑节能已成为我国实施能源节约战略的重要环节，直接关系到我国经济的发展速度。 2、我国“十一五”期间的建筑节能目标 到2010年，我国建筑用的能源要节约1.01亿吨标准煤，其中新建建筑实现节能7000万吨标准煤，通过对既有建筑的节能改造要实现节能3000万吨标准煤，通过太阳能与建筑一体化的光热、光电及浅层地能供暖制冷等要节能960万吨标准煤，收到减排二氧化碳气体4亿吨的环保效益。建设节能建筑的总面积累计超过21.6亿平方米,其中新建节能建筑16亿平方米，实现既有建筑节能改造5.6亿平方米。 3、我国“十一五”期间建筑节能的主要任务 我国的新建建筑要全面实行节能率为50%的“节能设计标准”，建立四个直辖市和北方地区达到节能65%的国家标准及技术支撑体系，完成绿色建筑和超低能耗建筑的100个示范工程，形成相关的技术配套政策；既有建筑的节能改造，尤其是公共建筑的节能改造要取得突破性进展，北方的供热体制改革要基本完成，推动北方地区既有居住建筑的节能；可再生能源在建筑中规模化应用取得实质性突破；形成国家和各级政府对建筑节能的强制性推动力。 4、建筑节能的发展和普及 我国的建筑节能是从居住建筑开始发展到公共建筑，是从节能试点工程、示范节能建筑小区开始发展到普遍强制推行，是从大、中城市开始推广向中小城市普及，是从节能30%开始逐步提高到50%、65%、向超低能耗建筑和绿色建筑发展，是从东北、西北、华北（即三北）严寒和寒冷地区开始向夏热冬冷和夏热冬暖地区发展，从城市向农村发展。 5、外墙保温在建筑节能中的重要性 在多层居住建筑的采暖能耗中，外墙的热损失约占45%。其余热损失分别（约）为：屋顶5%，地板3.5%，门窗传导20.5%，换气22%。所以重点要搞好外墙的保温。当然，随着外墙保温水平的不断提高，进一步改善外窗的热工性能会显得更为重要。6、外墙的保温方式及其优缺点 外墙保温方式主要有内保温、夹心保温和外保温三种。从建筑热工学和节能建筑外墙保温的实践结果来看，建筑外墙采用外保温方式最好。因为外墙采用外保温能有效地切断外墙上的热桥，防止外墙内表面在冬季出现结露、发黑、长霉；还能提高房间的热稳定性，使居住更舒适；能有效地保护外墙主体结构，延长建筑的使用寿命；还能增加房屋的有效使用面积，综合经济效益更优越。 7、外墙外保温的种类及其应用情况 外墙外保温主要有以下几种作法：在外墙外表面（后）挂单面钢丝网架聚苯乙烯发泡保温板或挂单面钢丝网架硬质岩棉板，但抹面砂浆裂纹较严重，其应用量在逐渐减少；在大模板的现浇混凝土墙体中，外模内置单面钢丝网架聚苯乙烯发泡保温板或直接内置聚苯乙烯发泡板，但它仅适用于现浇混凝土外墙；外墙外贴聚苯乙烯发泡保温板，即EPS外保温，它可用于各类建筑的外墙外保温；在建筑外墙外表面涂抹胶粉聚苯颗粒及其它保温涂料，从技术经济及施工周期上看，不适用于节能要求高的北方节能建筑的主体墙面的外保温；在外墙外表面喷涂硬质聚氨酯，但造价较高；在外墙外表面干挂多功能复合板，其保温、防水、装饰效果和耐久性都很好，但造价更高。 8、EPS外保温用的胶粘剂和抹面胶浆 近些年来，节能建筑外墙采用EPS外保温的工程越来越多，约占节能建筑的70%。这种保温除了要用18/的阻燃型聚苯乙烯发泡板、160/的涂塑耐碱玻璃纤维网格布外，还要使用性能优良的胶粘剂和抹面胶浆。胶粘剂和抹面胶浆有胶液（双组份）型和干粉（单组份）型。干粉胶粘剂和抹面胶浆的参考配方如下：表8-1 干粉胶粘剂和抹面胶浆的参考配方 项目材料粘结胶粘剂抹面胶浆公斤公斤42.5级普通硅酸盐水泥3028.5石英砂62.5(4070目)56 (70140目)粉煤灰4.54.2胶粉LDM1646P或GS26002.21.7胶粉DM2000.51.5HPMC纤维素MH80000S0.20.3甲酸钙（建筑用）0.20.2矿物纤维-3.5易分散耐拉纤维（3-5mm）-0.1300-400目重钙粉-2.5轻钙粉-1.5合计100.1100 9、干粉胶粘剂和抹面胶浆的生产工艺和设备 2.0吨的干粉搅拌机一台(7.5KW电机),200量程的台称一台,厂房200(净高3.5以上),原料及成品库房200。厂房和库房要防风、防雨。 生产时，按原材料品种、规格采购，严格按配方比计量，先开启搅拌机使其正常运转，分批循环投料，加完物料后，搅拌（20分钟左右）均匀，就可放料（出料的第一袋要投入加料口再搅拌），包装，最后停机。在干燥条件下的存放期为6个月。 10、使用干粉胶粘剂和抹面胶浆 现场加水（先加适量水，再加干胶粉，总的水料比为0.200.25），用机械搅拌使之均匀,静置35分钟,再稍加搅拌就可使用；被保温的墙面要清理干净、平整。粘结保温板用胶粘剂，胶粘剂与基层的粘结面积应大于保温板面积的30%；抹面用抹面胶粉拌制的胶浆，先在已粘贴、锚固、平整的保温板上满抹抹面胶浆，再铺涂塑耐碱玻璃纤维网格布（搭接长度为5-10），并把网格布压入胶浆中，干燥后再抹表面胶浆，面层胶浆的总厚度5。 11、EPS外保温应严格执行标准 膨胀聚苯板薄抹灰外墙外保温系统JG149-2003是建筑工程对薄抹外保温系统用的多种材料及施工技术的综合要求。外墙外保温用膨胀聚苯乙烯板粘结胶浆JC/T 992-2006和外墙外保温用膨胀聚苯乙烯板抹面胶浆JC/T 993-2006都是对单一产品的质量要求，而且都分为胶液型（Y）和干粉型（F）两种。绝热用模塑聚苯乙烯泡沫塑料GB/T 1080112002和增强用玻璃纤维网布第2部分：“聚合物基外墙外保温用玻璃纤维网布”都是对外保温用的模塑聚苯乙烯泡沫板和外保温增强用的玻璃纤维网布的产品质量要求。在EPS外保温中都应严格执行这些标准。表11-1 JG149-2003和JC/T 992-2006对粘结胶浆的要求JC 149-2003标准JC/T 992-2006标准拉伸粘结强度: 与水泥砂浆粘结 原强度0.6MPa 耐水强度0.4MPa 与苯板粘结 原强度0.1MPa (苯板破坏)耐水强度0.1MPa (苯板破坏)可操作时间 1540 h Y型固含量的偏差商定值的10% Y型烧失量的的偏差商定值的10%与苯板的相容性，剥蚀厚度1.0初粘性,能支撑苯板,下滑移量6.0拉伸粘结强度: 与水泥砂浆粘结 原强度0.6MPa 耐水强度0.4MPa 耐冻融强度0.4MPa 与苯板粘结 原强度0.1MPa (苯板破坏)耐水强度0.1MPa（苯板破坏) 耐冻融强度0.1MPa （苯板破坏) 可操作时间1.5h抗裂性,胶粘剂的楔形厚度小于6时,不许有裂纹出厂检验项目：拉伸粘结强度原强度(与水泥砂浆、与苯板粘结)可操作时间出厂检验项目: 相容性(与苯板的) 固含量（仅对Y型） 烧失量（仅对Y型） 初粘性 与苯板粘结的拉伸粘结强度的原强可操作时间表11-2 JC 149-2003和JC/T 993-2006对抹面胶浆的要求JC 149-2003标准JC/T 993-2006标准水蒸汽湿流密度085 g/(h)耐候性：无裂纹、无粉化、无剥落不透水性：试样防护层内侧无水渗透与苯板的拉伸粘结强度 A） 原强度0.1MPa (苯板破坏)B） 耐水强度0.1MPa (苯板破坏)面层系统耐冻融：无裂纹、无空鼓、无剥离柔韧性：A)水泥基的，抗压强度/抗折强度的比值30 B)非水泥基的,开裂应变15 %面层系统抗冲击强度：A)普通型(P) 30 JB)加强型(Q) 100 J面层系统24 h吸水量500 g/可操作时间15 h40 h抗风压风荷设计值（kPa）Y型的pH值,与规定值的偏差为1.0Y型的固含量,与规定值的偏差为10%Y型的烧失量，与规定值的偏差为10%与苯板的拉伸粘结强度 A） 原强度0.1MPa (苯板破坏)B） 耐水强度0.1MPa (苯板破坏) C） 耐冻融强度0.1MPa (苯板破坏)抗压强度/抗折强度的比值30面层系统抗冲击30 J面层系统(24 h)吸水量500 g/ *可操作时间15 h出厂检验： 与苯板的拉伸粘结强度原强度； 可操作时间。出厂检验：pH值；固含量；烧失量；与苯板的拉伸粘结强度原强度；可操作时间。 12、标准对聚苯乙烯泡沫板（EPS板）的要求 1）表观密度18/3； 2）导热系数0.041W/(.K)； 3）氧指数30%； 4）体积吸水率6%； 5）尺寸稳定性0.3%； 6）垂直于板面方向的抗拉强度试验值0.1MP； 7）EPS板的厚度30； 8）标准板尺寸为1200600。 9）尺寸偏差： 厚度50时，厚度允许偏差为1.5； 厚度50时，厚度允许偏差为2.0； 宽度允许偏差为1.0； 长度允许偏差为2.0； 对角线允许偏差为3.0； 板边平直允许偏差为2.0； 板面平整度允许偏差为1.0。 10）EPS板出厂前，应在自然条件下陈化42，或在60蒸汽中陈化5。 13、标准对玻璃纤维网布的要求 耐碱玻璃纤维网格布的性能除应满足耐碱玻璃纤维网格布JC/T 841的规定外，还应符合下表的要求。表：玻璃纤维网格布的性能指标项 目性 能 指 标标 准 网加 强 网 网 孔 中 心 距（）4-65-10单 位 面 积 质 量130-160300耐碱断裂强力（经、纬向），N/5010001800耐碱断裂强力保留率（经、纬向），%50 断裂应变（经、纬向），%5.014、标准对锚锚栓的要求 1）锚栓应由塑料钉或具有防腐性能的金属螺钉和带圆盘的塑料膨胀管构成。 2）金属螺钉应采用不锈钢或经过防腐处理的金属制成。塑料钉和带圆盘塑料膨胀套管应采用聚酰胺、聚乙烯、或聚丙烯制成，且不得使用再生料制作。 3）锚栓的公称直径应为8。 4）进入基层墙体的有效锚固长度不得小于25。 5）锚栓长度等于EPS板的厚度与锚固长度之和。 6）塑料圆盘的直径宜为50。 7）单个锚栓的抗拉承载力标准值不应小于0.3N。 15、建筑保温节能及外墙外保温的发展 随着建筑节能率的不断提高,外保温用的EPS板的厚度也越来越大,当保温层的厚增大到一定厚度之后,将会采用导热系数更低的保温材料(如无氟聚氨酯等)来代替EPS板，并向保温、防水、装饰、干挂的多功能复合板发展。当外墙的保温性能提高到一定程度之后，建筑节能的主要任务将会落在(大幅度)提高外窗的热工性能上。当建筑采暖实现分户计量用热并按用热收取费用之后，还要进一步加强屋顶和山墙的保温，以缓解顶层住户、山墙住户、特别山墙的顶层住户与中间楼层的中间住户(应收采暖费的差距为1、2、3、4倍)的矛盾。
