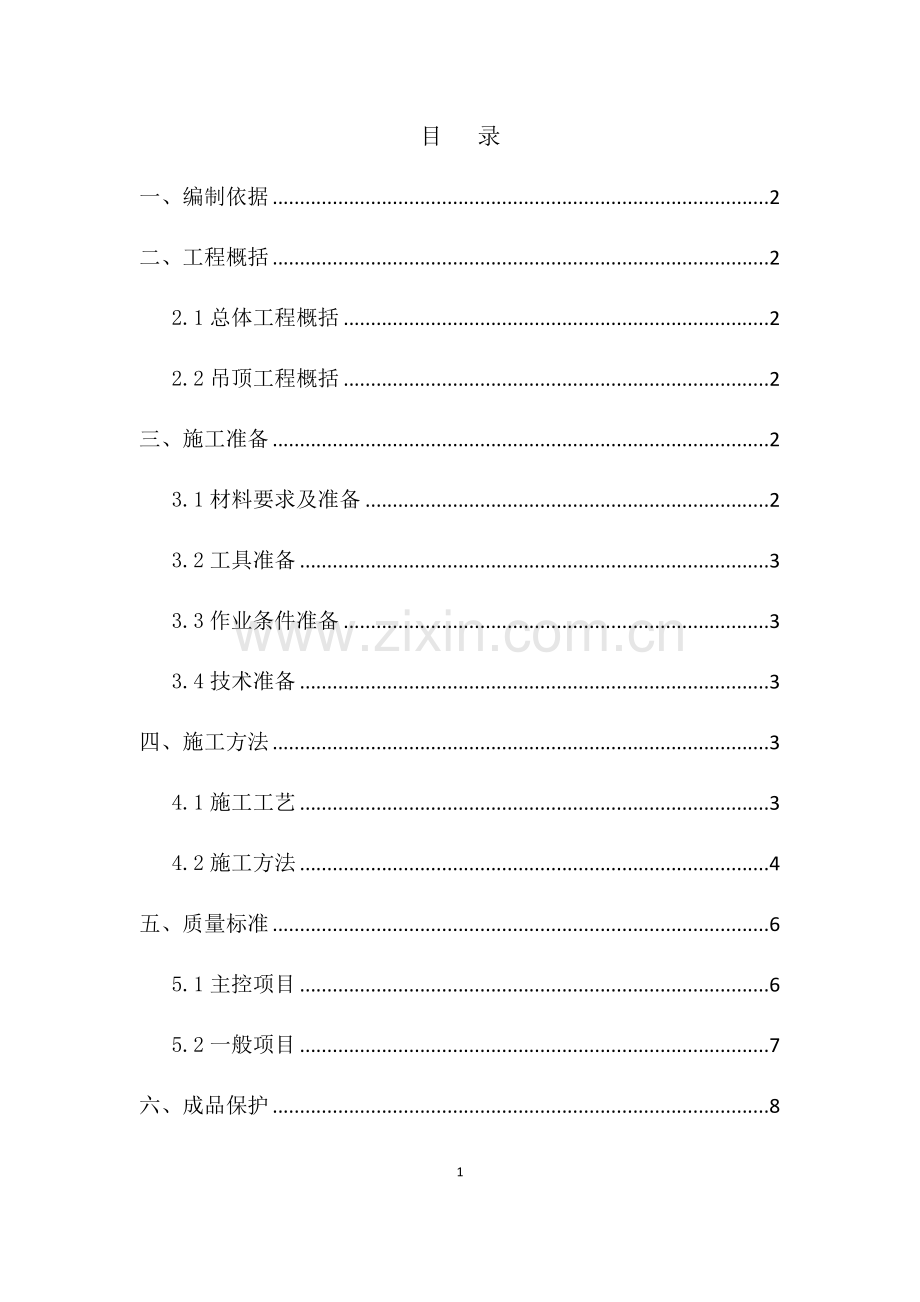

吊顶专项方案.docx_第2页
第2页 / 共12页
吊顶专项方案.docx_第3页
第3页 / 共12页
吊顶专项方案.docx_第4页
第4页 / 共12页
吊顶专项方案.docx_第5页
第5页 / 共12页
点击查看更多>>
资源描述

1、昆明市2012年市级统建保障性住房吉惠园(大漾田)装饰工程室内吊顶工程专项施工方案编制:审核:审批:云南建设装饰集团有限公司2015年1月目 录一、编制依据2二、工程概括22.1总体工程概括22.2吊顶工程概括2三、施工准备23.1材料要求及准备23.2工具准备33.3作业条件准备33.4技术准备3四、施工方法34.1施工工艺34.2施工方法4五、质量标准65.1主控项目65.2一般项目7六、成品保护8七、安全措施8八、文明施工措施9 一、编制依据1.1建筑装饰装修工程质量验收规范(GB502102001);1.2民用建筑工程室内环境污染控制规范(GB503252010);1.3建筑工程施工质

2、量验收统一标准(GB 50300-2001);1.4民用建筑工程室内环境污染控制规范(GB503252001);1.5本工程设计变更、图纸会审及洽商记录。二、工程概括2.1总体工程概括昆明市2012年市级统建保障性住房吉惠园(大漾田)装饰工程,共计11栋3005套A、B、C、D4个户型。2.2吊顶工程概括厨房吊顶为铝扣板吊顶,客厅为石膏板吊顶(或包管)三、施工准备3.1材料要求及准备3.1.1 轻钢骨架分U型骨架和T型骨架两种。3.1.2 轻钢骨架主件为大,中,小龙骨;配件有吊挂件、连接件、挂插件。3.1.3 零配件:有吊杆、花蓝螺丝、射钉、自攻螺钉.3.1.4按设计说明选用石膏板及铝扣板、铝

3、压逢条或塑料压逢条,其材料品种、规格、质量应符合设计要求。3.1.5粘结剂:应按主材的性能选用,使用前作粘结试验3.2工具准备主要机具包括:电锯,无齿锯,射钉枪,手锯,手刨子,钳子,螺丝刀,搬子,方尺,钢尺,钢水平尺等。3.3作业条件准备3.3.1吊顶内各种管线及通风管道安装调试完。3.3.2按设计要求在四周墙面弹好吊顶罩面板水平标高线。3.3.3做好样板间经鉴定合格后方可大面积施工。3.4技术准备3.4.1组织现场施工人员熟悉图纸并进行技术交底。3.4.2做好房间移交前准备工作,现场现状要满足技术规范要求。3.4.3制定吊顶龙骨排列图3.4.4审核材料数量,确定进场日期。3.4.5对重点部位

4、明确节点大样作法。四、施工方法4.1施工工艺顶棚标高弹水平线 划龙骨分档线安装主龙骨安装次龙骨安装面板安装压条(铝扣板)4.2施工方法4.2.1弹线用水准仪在房间内每个墙(柱)角上抄出水平点(若墙体较长,中间也应适当抄几个点),弹出水准线(水准线距地面一般为500),从水准线量至吊顶设计高度加上12(一层石膏板的厚度),用粉线沿墙(柱) 弹出水准线,即为吊顶次龙骨的下皮线。同时,按吊顶平面图,在混凝土顶板弹出主龙骨的位置。主龙骨应从吊顶中心向两边分,最大间距为1000,并标出吊杆的固定点,吊杆的固定点间距9001000,如遇到梁和管道固定点大于设计和规程要求,应增加吊杆的固定点。4.2.2固定

5、吊挂杆件采用膨胀螺栓固定吊挂杆件。不上人的吊顶,吊杆长度按1200,采用8的吊杆,如果高度大于1.5m还应设置反向支撑。吊杆用成品丝杆。制作好的吊杆应做防锈处理,吊杆用膨胀螺栓固定在楼板上,用冲击电钻打孔,孔径应稍大于膨胀螺栓的直径。4.2.3在梁上设置吊挂杆件(1)吊挂杆件应通直并有足够的承载能力。当预埋的杆件需要接长时,必须搭接焊牢,焊缝要均匀饱满。(2)吊杆距主龙骨端部不得超过300,否则应增加吊杆。(3)吊顶灯具、风口及检修口等应设附加吊杆。4.2.4安装边龙骨边龙骨的安装应按设计要求弹线,沿墙(柱)上的水平龙骨线把形镀锌轻钢条用自攻螺丝固定在预埋木砖上,如为混凝土墙(柱)上可用射钉固

6、定,射钉间距应不大于吊顶次龙骨的间距。4.2.5安装主龙骨(1)主龙骨应吊挂在吊杆上,主龙骨间距9001000。主龙骨为不上人UC38小龙骨。主龙骨宜平行房间长向安装,同时应起拱,起拱高度为房间跨度的1/2001/300。主龙骨的悬臂段不应大于300,否则应增加吊杆。主龙骨的接长应采取对接,相邻龙骨的对接接头要相互错开。主龙骨挂好后应基本调平。(2)跨度大于15m以上的吊顶,应在主龙骨上,每隔15m加一道大龙骨,并垂直主龙骨焊接牢固。(3)如有大的造型顶棚,造型部分应用角钢或扁钢焊接成框架,并应与楼板连接牢固。4.2.6安装次龙骨次龙骨应紧贴主龙骨安装。次龙骨间距500600。用T形镀锌铁片连

7、接件把次龙骨固定在主龙骨上时,次龙骨的两端应搭在L形边龙骨的水平翼缘上。墙上应预先标出次龙骨中心线的位置,以便安装面板时找到次龙骨的位置。当用自攻螺丝钉安装板材时,板材接缝处必须安装在宽度不小于40mm的次龙骨上。次龙骨不得搭接。在通风、水电等洞口周围应设附加龙骨,附加龙骨的连接用拉锚钉锚固。吊顶灯具、风口及检修口等应设附加吊杆和补强龙骨。4.2.7面板安装本工程吊挂顶棚面板用的板材有石膏板与铝扣板。(1) 石膏板在已装好并经验收轻钢骨架下面(即做隐蔽验收工作),安装9.5mm厚石膏板。(2)饰面板上的灯具、烟感器喷、淋头、风口篦子等设备的位置应合理、美观,与饰面的交接应吻合、严密。并做好检修

8、口的预留,使用材料应与母体相同,安装时应严格控制整体性,刚度和承载力。五、质量标准5.1主控项目5.1.1轻钢骨架和罩面板的材质、品种、式样、规格应符合设计要求。5.1.2轻钢骨架的吊杆,大、中、小龙骨安装必须安装位置正确,连接牢固,无松动。5.1.3罩面板应无折裂、缺棱掉角等缺陷,安装必须牢固、平整色泽一致。5.1.4轻钢骨架应顺直、无弯曲、无变形;吊挂件、连接件应符合产品组合的要求。5.1.5罩面板表面平整、洁净、颜色一致,无污染,反锈等缺陷。5.1.6罩面板接缝形式符合设计要求,拉缝和压条宽窄一致,平直、整齐、接缝应严密。5.2一般项目5.2.1钢骨架和罩面板的材质、品种、式样、规格应符

9、合设计要求。5.2.2轻钢骨架的吊杆,大、中、小龙骨安装必须位置正确,连接牢固,无松动。5.2.3罩面板应无脱层、翘曲、折裂、缺棱掉角等缺陷,安装必须牢固。5.2.4整面轻钢骨架应顺直、无弯曲、无变形;吊挂件、连接件应符合产品组合的要求。5.2.5罩面板表面平正、洁净、颜色一致,无污染,反锈等缺陷。5.2.6允许偏差项目见下表轻钢骨架固定罩面板顶棚允许偏差 项次项类项目允许偏差(mm)检验方法埃特板防潮板石膏板1龙骨龙骨间距222尺量检查2龙骨平直333尺量检查3起拱高度101010拉线尺量4龙骨四周水平555尺量或水准仪检查5面 板表面平整223用2m靠尺检查6接缝平直333拉5m线检查7接

10、缝高低111用直尺或塞尺检查8顶棚四周水平555拉线或用水准仪检查六、成品保护6.1轻钢骨架及罩面板安装应注意保护顶棚内各种管线。轻钢骨架的吊杆、龙骨不准固定在通风管道及其他设备上。6.2轻钢骨架、罩面板及其他吊顶材料在入场存放、使用过程中严格管理,保证不变形、不受潮、不生锈。6.3施工顶棚部位已安装的门窗,已施工完毕的地面、墙面、窗台等应注意保护,防止污损。6.4其它工种吊挂件,不得吊于轻钢骨架上。6.5为了保护成品,罩面板安装必须在棚内管道、试水、保温等一切工序全部验收后进行。6.6安装装饰面板时,施工人员应戴线手套,以防污染板面。七、安全措施7.1吊顶工程的脚手架搭设应符合建筑施工安全标准。7.2脚手架上堆料量不得超过规定荷载,跳板应用铁丝绑扎固定,不得有探头板。7.3使用人字梯攀高作业时只准一人使用,禁止两人同时作业。7.4工人操作应戴安全帽,高空作业应系安全带。7.5施工现场必须工完场清。清扫时设专人洒水,不得扬尘污染空气。7.6废弃物应按环保要求分类堆放及消纳。八、文明施工措施8.1当日施工未用完的龙骨和罩面板,必须码放到库房,统一保管。8.2施工现场所产生的垃圾,纸箱等要及时收集,并清运至现场制定垃圾堆放点。8.3坚持推行贯彻执行“工完场清”和“一日一清”的管理标准,树立文明施工形象。11
