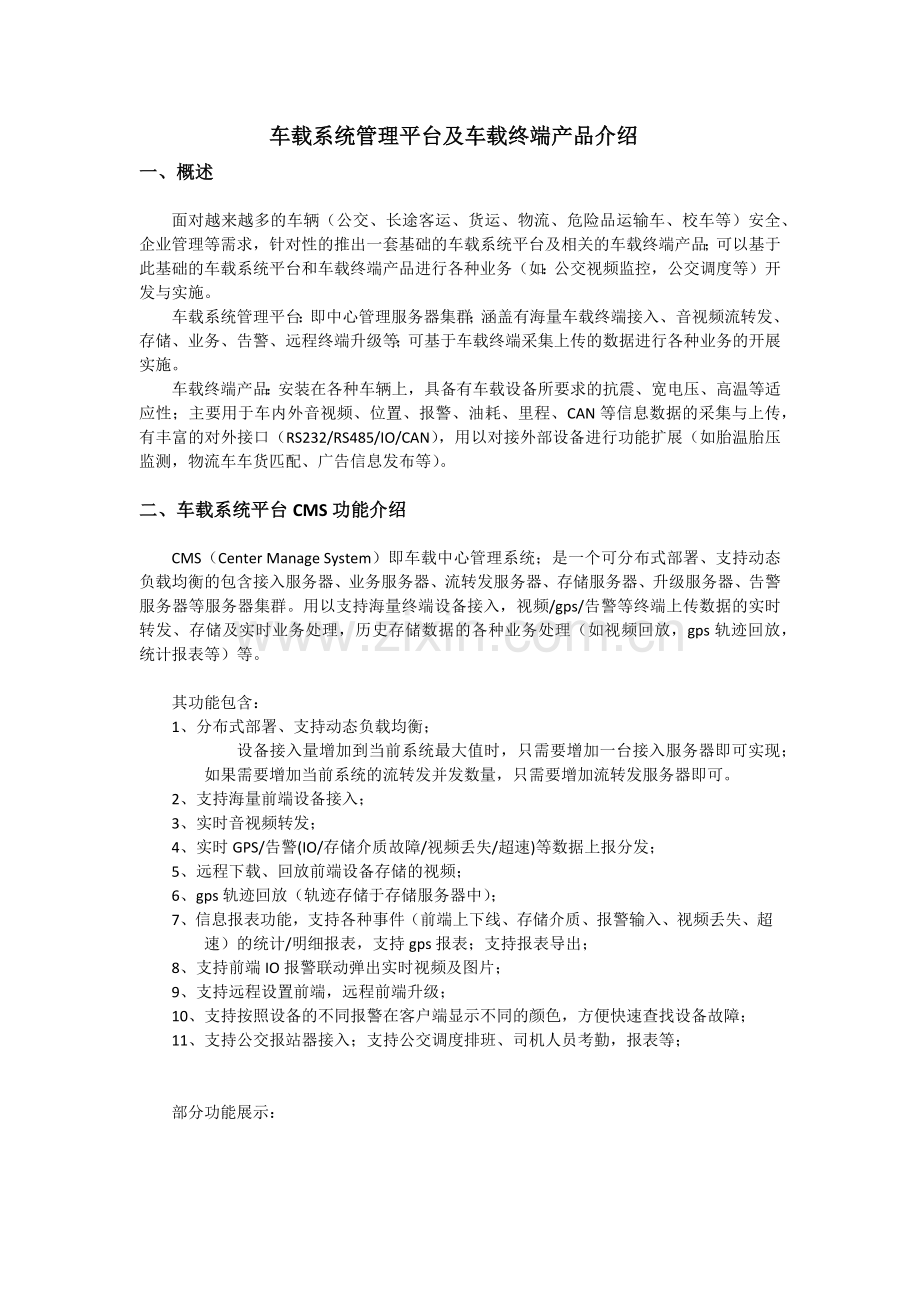

车载系统管理平台及车载终端产品介绍
一、概述

面对越来越多的车辆（公交、长途客运、货运、物流、危险品运输车、校车等）安全、企业管理等需求，针对性的推出一套基础的车载系统平台及相关的车载终端产品；可以基于此基础的车载系统平台和车载终端产品进行各种业务（如：公交视频监控，公交调度等）开发与实施。
车载系统管理平台：即中心管理服务器集群；涵盖有海量车载终端接入、音视频流转发、存储、业务、告警、远程终端升级等；可基于车载终端采集上传的数据进行各种业务的开展实施。
车载终端产品：安装在各种车辆上，具备有车载设备所要求的抗震、宽电压、高温等适应性；主要用于车内外音视频、位置、报警、油耗、里程、CAN等信息数据的采集与上传，有丰富的对外接口（RS232/RS485/IO/CAN），用以对接外部设备进行功能扩展（如胎温胎压监测，物流车车货匹配、广告信息发布等）。

二、车载系统平台CMS功能介绍

CMS（Center Manage System）即车载中心管理系统；是一个可分布式部署、支持动态负载均衡的包含接入服务器、业务服务器、流转发服务器、存储服务器、升级服务器、告警服务器等服务器集群。用以支持海量终端设备接入，视频/gps/告警等终端上传数据的实时转发、存储及实时业务处理，历史存储数据的各种业务处理（如视频回放，gps轨迹回放，统计报表等）等。

其功能包含：
1、分布式部署、支持动态负载均衡；
设备接入量增加到当前系统最大值时，只需要增加一台接入服务器即可实现； 如果需要增加当前系统的流转发并发数量，只需要增加流转发服务器即可。
2、支持海量前端设备接入；
3、实时音视频转发；
4、实时GPS/告警(IO/存储介质故障/视频丢失/超速)等数据上报分发；
5、远程下载、回放前端设备存储的视频；
6、gps轨迹回放（轨迹存储于存储服务器中）；
7、信息报表功能，支持各种事件（前端上下线、存储介质、报警输入、视频丢失、超 速）的统计/明细报表，支持gps报表；支持报表导出；
8、支持前端IO报警联动弹出实时视频及图片；
9、支持远程设置前端，远程前端升级；
10、支持按照设备的不同报警在客户端显示不同的颜色，方便快速查找设备故障；
11、支持公交报站器接入；支持公交调度排班、司机人员考勤，报表等；

部分功能展示：

实时视频监控：

实时位置显示：

公交调度：

历史轨迹回放：

历史视频回放：

抓拍图片查看：

报表：

系统/终端设置等：

三、车载终端产品介绍

共三款车载终端产品：M60车载SD卡录像机、M80车载硬盘录像机、M78车载硬盘录像机；SD卡录像机为使用SD进行音视频本地录像，数据存储；硬盘录像机为使用硬盘及SD卡进行音视频本地录像及数据存储。
所有系列机器均采用专有文件系统进行数据存储，均支持宽电压等车载环境要求。

1、M60车载SD卡录像机
l 产品介绍
M60车载SD卡录像机采用高集成度H.264 ASIC，图像画质优秀，最大支持2个128G SD卡,系统抗振性能优良。密封机壳设计非常适合于车载环境使用。
M60除集成了行车信息记录仪外，可全内置GPS、3G/4G、 WiFi等模块。配套的录像回放软件不仅能实现多通道同步回放外，还能实现录像和GPS等数据的同步回放，方便录像分析。
M60可广泛应用于长途汽车，公交车，出租车，警车，运钞车，执法车等各种车辆。

l 产品特点
1/2/4路视音频输入，视音频输入输出采用专用插头
采用H.264压缩算法，录像分辨率4路720P
支持独立双码流网络传输
可选内置GPS接收模块
可选内置3G/4G通讯模块
可选内置WiFi
可选内置G-Sensor
独立3个行车记录仪接口，其中1个可测速
4路报警输入接口，1路报警输出接口
支持报警图像抓拍
6-36V电源输入
可独立关断对外12V 5V电源输出
密封机壳，无风扇设计
l 技术参数
型号
M60
视频输入
4
视频输入参数
1.0Vp-p，75欧
视频输出
1路
视频输出参数
1.0Vp-p，75欧
编码算法
H.264
实时监视
图像分辨率
D1分辨率(PAL：704×576，NTSC：704×480)
CIF分辨率(PAL：352×288，NTSC：352×240)
双码流-主码流总资源
100FPS @ 720P

双码流-从码流总资源
100FPS@D1

录像分辨率
720P、D1、CIF
双码流网传
支持独立网传码流CIF/D1
回放视频帧率
PAL：1～25帧/秒 ，NTSC：1～30帧/秒
录像码率
16K～2M可调，也可自定义 (单位：bps)
音频输入
4路
音频输入参数
3Vp-p线性电平， 1K欧
音频输出
1路
音频输出参数
2Vp-p线性电平，600欧
设备接口
1个RS232或1个RS485
存储设备
双SD卡
移动通讯模块
可选内置3G/4G(EVDO/WCDMA/TD-SCDMA)通讯模块
WiFi
可选内置
GPS模块
可选内置
G-Sensor
可选内置
行车信息接口
3路，其中1个用于速度
报警输入
4路报警输入, 无源
报警输出
1路输出，12V输出
录像模式
连续录像、循环录像、报警录像
录像检索方式
可按通道、时间、录像类型、录像数据存放位置进行快速检索；
字符叠加
支持（如车牌号、时间、行车信息等）
开机
定时开机，点火开机
关机
定时关机，汽车熄火后延时关机（0分钟至9999分钟）
电源输入
DC 6-36V
电源输出
DC12V 2A， 5V 2A
主机耗电
8W(不含通讯模块)
工作温度
0℃～＋60℃（系统工作环境温度可根据客户需求定制）
工作湿度
10%～95%
防护等级
IP54
重量
1Kg
主机体积
140mm（宽） X154mm（深） x42mm（高）

2、M80车载硬盘录像机
l 产品介绍
M80车载硬盘录像机采用高集成度H.264 ASIC，图像画质优秀，除采用硬盘作为录像存储介质外还可使用SD卡作为辅助录像存储介质，提高录像数据的稳定性。通过内置的USB接口能够快速进行录像备份。经过市场验证的电源确保系统的稳定性，密封机壳设计非常适合于车载环境使用。
M80除集成了行车信息记录仪外，可内置GPS， 3G/4G和WiFi等模块。配套的录像回放软件不仅能实现多通道同步和异步回放外，还能实现录像和GPS等数据的同步回放，方便录像分析。
M80可广泛应用于公交车，出租车，警车，运钞车，执法车等各种车辆。

l 产品特点
1/2/4/8路视音频输入，视音频输入输出采用航空插头，支持AHD输入
采用H.264压缩算法，录像分辨率最高可达720P（M80-04P）
支持独立双码流网络传输，支持独立双码流录像
支持硬盘和SD卡同时录像存储
USB录像备份，网络备份
可插拔式2.5” 硬盘盒，成熟减振技术
可选内置GPS接收模块
可选内置3G/4G通讯模块
可选内置WiFi通讯模块
可选内置6轴陀螺仪
独立6个行车记录仪接口，其中1个可测速
4路报警输入接口，2路报警输出接口
支持报警图像抓拍
6-36V电源输入
可独立关断对外12V 5V电源输出
密封机壳
l 技术参数
型号
M80-08D
M80-04P
视频输入
8路
4路
视频输入参数
航空头，1.0Vp-p，75欧
视频输出
2路 ，CVBS及VGA
视频输出参数
航空头，1.0Vp-p，75欧
编码算法
H.264
实时监视
图像分辨率
D1分辨率(PAL：704×576，NTSC：704×480)

双码流-主码流总资源
200FPS @ D1
100FPS @720P
双码流-从码流总资源
200FPS @ CIF
200FPS@CIF
录像分辨率
D1
720P
双码流网传
支持独立网传码流D1，CIF或QCIF
回放视频帧率
PAL：1～25帧/秒 ，NTSC：1～30帧/秒
录像码率
16K～2M可调，也可自定义，无上限(单位：bps)
音频输入
8路
4路
音频输入参数
与视频输入共用航空头，2Vp-p线性电平， 1K欧
音频输出
1路
音频输出参数
与视频输出共用航空头，3Vp-p线性电平，600欧
通讯接口
1个以太网口，1个RS232口，1个RS485口
外部设备接口
1个USB2.0接口，1个SD接口，
移动通讯模块
可选内置3G/4G通讯模块
WiFi模块
可选内置
GPS模块
可选内置
6轴陀螺仪
可选内置
行车信息接口
6个，其中1个用于速度
报警输入
4路报警输入,5V@10mA
报警输出
2路输出,1A@110V
录像模式
连续录像、循环录像、定时录像、报警录像、动态侦测录像
录像检索方式
可按通道、时间、录像类型、录像数据存放位置进行快速检索；
字符叠加
支持（如车牌号、时间、行车信息等）
开机
定时开机，点火开机或延时开机
关机
定时关机，汽车熄火后延时关机（0分钟至60分钟）
电源输入
DC6-36V
电源输出
DC12V 2A， 5V 2A
主机耗电
不高于12W（不含硬盘和摄像机供电）
工作温度
0℃～＋50℃（系统工作环境温度可根据客户需求定制）
工作湿度
10%～95%
防护等级
IP54
防振参数
加电状态下，当设备承受如下振动时1.0mm (5 - 22Hz) ,0.6Grms m/s2(22 – 500Hz)，硬盘能够可靠工作
主机体积
180mm（宽） X 186mm（深） x60mm（高）

3、M78车载硬盘录像机
l 产品介绍
M78车载硬盘录像机采用高集成度H.264 ASIC，图像画质优秀，除采用硬盘作为录像存储介质外还可使用SD卡作为辅助录像存储介质，提高录像数据的稳定性。通过内置的USB接口能够快速进行录像备份。经过市场验证的电源确保系统的稳定性，密封机壳设计非常适合于车载环境使用。
M78除集成了行车信息记录仪外，可内置GPS， 3G/4G和WiFi等模块。配套的录像回放软件不仅能实现多通道同步和异步回放外，还能实现录像和GPS等数据的同步回放，方便录像分析。
M78可广泛应用于公交车，出租车，警车，运钞车，执法车等各种车辆。

l 产品特点
1/2/4/8路视音频输入，视音频输入输出采用航空插头
采用H.264压缩算法，录像分辨率最高可达720P（M78-04P）
支持独立双码流网络传输，支持独立双码流录像
支持硬盘和SD卡同时录像存储
USB录像备份，网络备份
可插拔式2.5” 硬盘盒，成熟减振技术
可选内置GPS接收模块
可选内置3G/4G通讯模块
可选内置WiFi通讯模块
独立6个行车记录仪接口，其中1个可测速
4路报警输入接口，2路报警输出接口
支持报警图像抓拍
6-36V电源输入
可独立关断对外12V 5V电源输出
密封机壳
l 技术参数
型号
M78-08D
M78-04P
视频输入
8路
4路
视频输入参数
航空头，1.0Vp-p，75欧
视频输出
2路 ，CVBS及VGA
视频输出参数
航空头，1.0Vp-p，75欧
编码算法
H.264
实时监视
图像分辨率
D1分辨率(PAL：704×576，NTSC：704×480)

双码流-主码流总资源
200FPS @ D1
100FPS @720P
双码流-从码流总资源
200FPS @ CIF
200FPS@CIF
录像分辨率
D1
720P
双码流网传
支持独立网传码流D1，CIF或QCIF
回放视频帧率
PAL：1～25帧/秒 ，NTSC：1～30帧/秒
录像码率
16K～2M可调，也可自定义，无上限(单位：bps)
音频输入
8路
4路
音频输入参数
与视频输入共用航空头，2Vp-p线性电平， 1K欧
音频输出
1路
音频输出参数
与视频输出共用航空头，3Vp-p线性电平，600欧
通讯接口
1个以太网口，1个RS232口，1个RS485口
外部设备接口
1个USB2.0接口，1个SD接口，
移动通讯模块
可选内置3G/4G通讯模块
WiFi模块
可选内置
GPS模块
可选内置
行车信息接口
6个，其中1个用于速度
报警输入
4路报警输入,5V@10mA
报警输出
2路输出,1A@110V
录像模式
连续录像、循环录像、定时录像、报警录像、动态侦测录像
录像检索方式
可按通道、时间、录像类型、录像数据存放位置进行快速检索；
字符叠加
支持（如车牌号、时间、行车信息等）
开机
定时开机，点火开机或延时开机
关机
定时关机，汽车熄火后延时关机（0分钟至60分钟）
电源输入
DC6-36V
电源输出
DC12V 2A， 5V 2A
主机耗电
不高于12W（不含硬盘和摄像机供电）
工作温度
0℃～＋50℃（系统工作环境温度可根据客户需求定制）
工作湿度
10%～95%
防护等级
IP54
防振参数
加电状态下，当设备承受如下振动时1.0mm (5 - 22Hz) ,0.6Grms m/s2(22 – 500Hz)，硬盘能够可靠工作
主机体积
180mm（宽） X 186mm（深） x50mm（高）
