大坝安全监测系统
产品概述
大坝安全监测系统是对水库大坝进行实时地监测管理，通过对监测数据采集、分析、处理、查询，掌握水库大坝的实时运行状况，及时发现异常情况并采取措施。
大坝安全监测系统，采用高度集成化、智能化的、现代化的工业自动化控制技术，通过使用数据采集器，并采用各类相应的测量传感器，完成对土石坝、混凝土坝及其它水工建筑物、库区环境、高边坡、涵洞、楼宇、交通工程等岩土工程的变形，渗压渗流、环境因素（水位、气温、雨量）、应力应变等观测项目进行自动远程在线监测。并对所监测的项目数据进行进行数据采集、在线运算、分析处理、存储及输出。

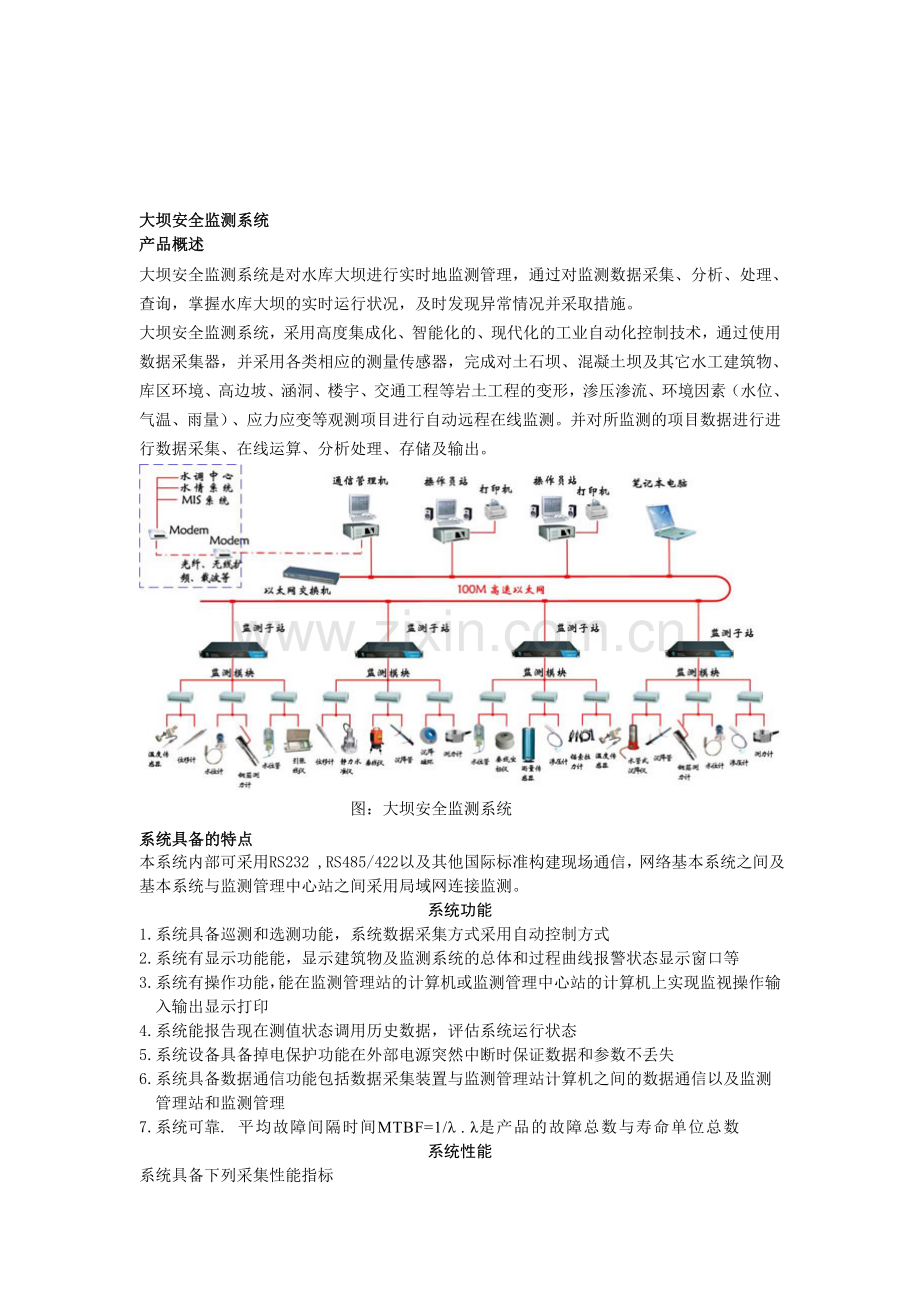

图：大坝安全监测系统
系统具备的特点
本系统内部可采用RS232 ,RS485/422以及其他国际标准构建现场通信，网络基本系统之间及基本系统与监测管理中心站之间采用局域网连接监测。
系统功能
1.系统具备巡测和选测功能，系统数据采集方式采用自动控制方式
2.系统有显示功能能，显示建筑物及监测系统的总体和过程曲线报警状态显示窗口等
3.系统有操作功能，能在监测管理站的计算机或监测管理中心站的计算机上实现监视操作输入输出显示打印
4.系统能报告现在测值状态调用历史数据，评估系统运行状态
5.系统设备具备掉电保护功能在外部电源突然中断时保证数据和参数不丢失
6.系统具备数据通信功能包括数据采集装置与监测管理站计算机之间的数据通信以及监测管理站和监测管理
7.系统可靠. 平均故障间隔时间MTBF=1/λ . λ是产品的故障总数与寿命单位总数
系统性能
系统具备下列采集性能指标
采集信号：模拟量、数字量
采集对象：差动电阻式、电感式、电容式、压阻式、振弦式、差动变压器、电位器式、光电式等监测仪器，步进电机式、测量装置、及其他测量装置
系统运行方式：支持24h不间断运行根据需要可调
测量周期:大于10min ,根据需要和测量装置可调
系统具有较强的环境适应性,具备防雷、防潮、防锈蚀、防鼠、抗振抗、电磁干扰等性能
具有图文并茂的用户界面
采集计算机
1.具备适合工业应用环境有较高运算速度和较大存储容量的工业机
2.配置便携式计算机作为移动工作站并配有打印机
3.能与监测管理中心站和监测站，进行网络通信并接收管理计算机的命令，向监测站数据采集装置转发指令
4.具有可视化用户界面能方便地修改系统设置设备参数及运行方式能根据实测数据反映的状态进行修改选择监测的频次和监测对象
5.具有对采集数据库进行管理的功能
6.具有画面报表编辑功能
7.具有自动报警功能
8.具有运行日志故障日志记录功能

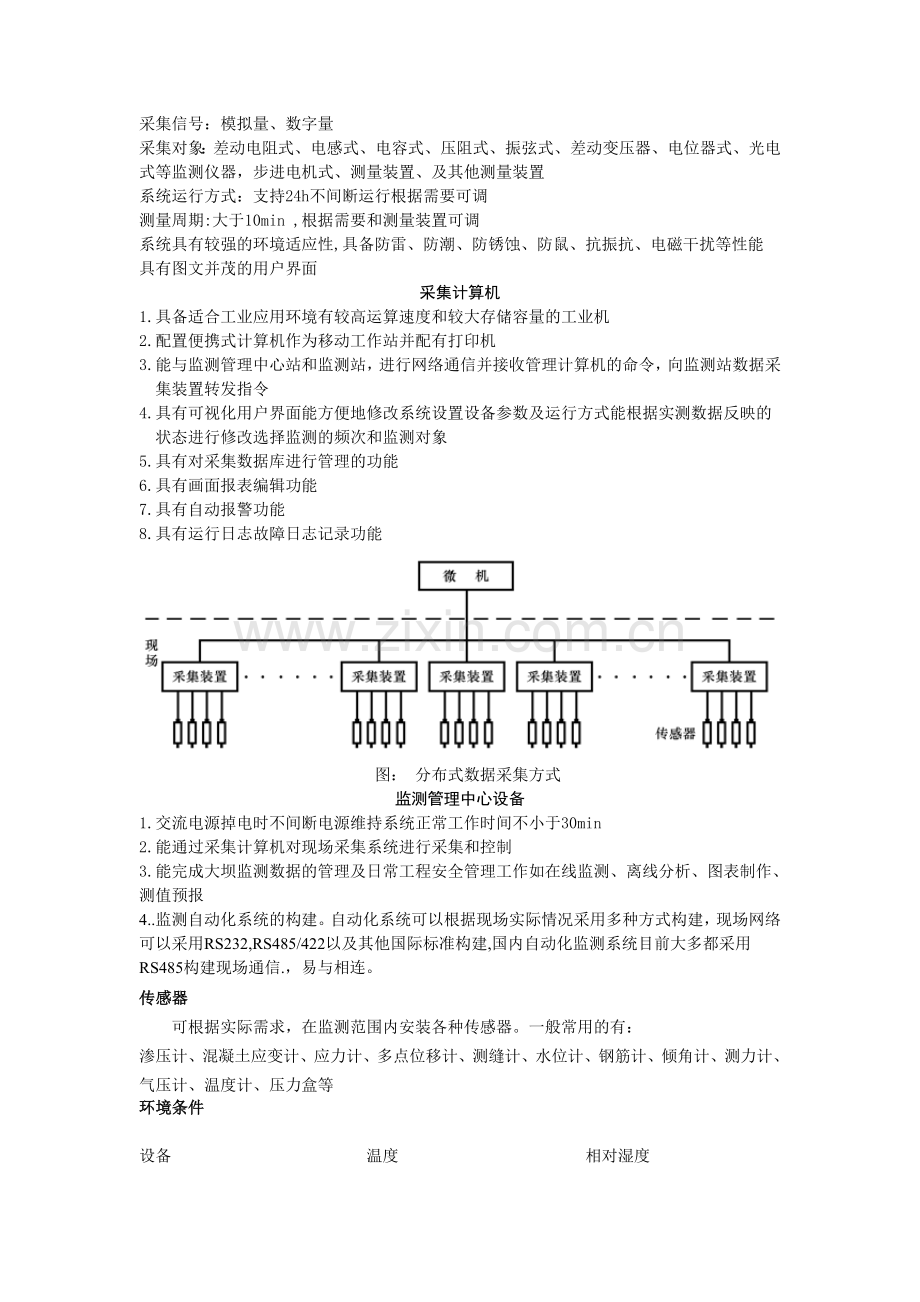

图： 分布式数据采集方式
监测管理中心设备
1.交流电源掉电时不间断电源维持系统正常工作时间不小于30min
2.能通过采集计算机对现场采集系统进行采集和控制
3.能完成大坝监测数据的管理及日常工程安全管理工作如在线监测、离线分析、图表制作、测值预报
4..监测自动化系统的构建。自动化系统可以根据现场实际情况采用多种方式构建，现场网络可以采用RS232,RS485/422以及其他国际标准构建,国内自动化监测系统目前大多都采用RS485构建现场通信.，易与相连。
传感器
　　可根据实际需求，在监测范围内安装各种传感器。一般常用的有：
渗压计、混凝土应变计、应力计、多点位移计、测缝计、水位计、钢筋计、倾角计、测力计、气压计、温度计、压力盒等
环境条件

设备 温度 相对湿度
监测站数据 -10℃—50℃ ≤95%
采集装置 严寒地区-20℃—60℃ ≤95%
监测管理站 0℃—50℃ ≤85%
监测管理中心站 15℃—35℃ ≤85%
监测系统网单独接地时接地电阻小于10Ω
