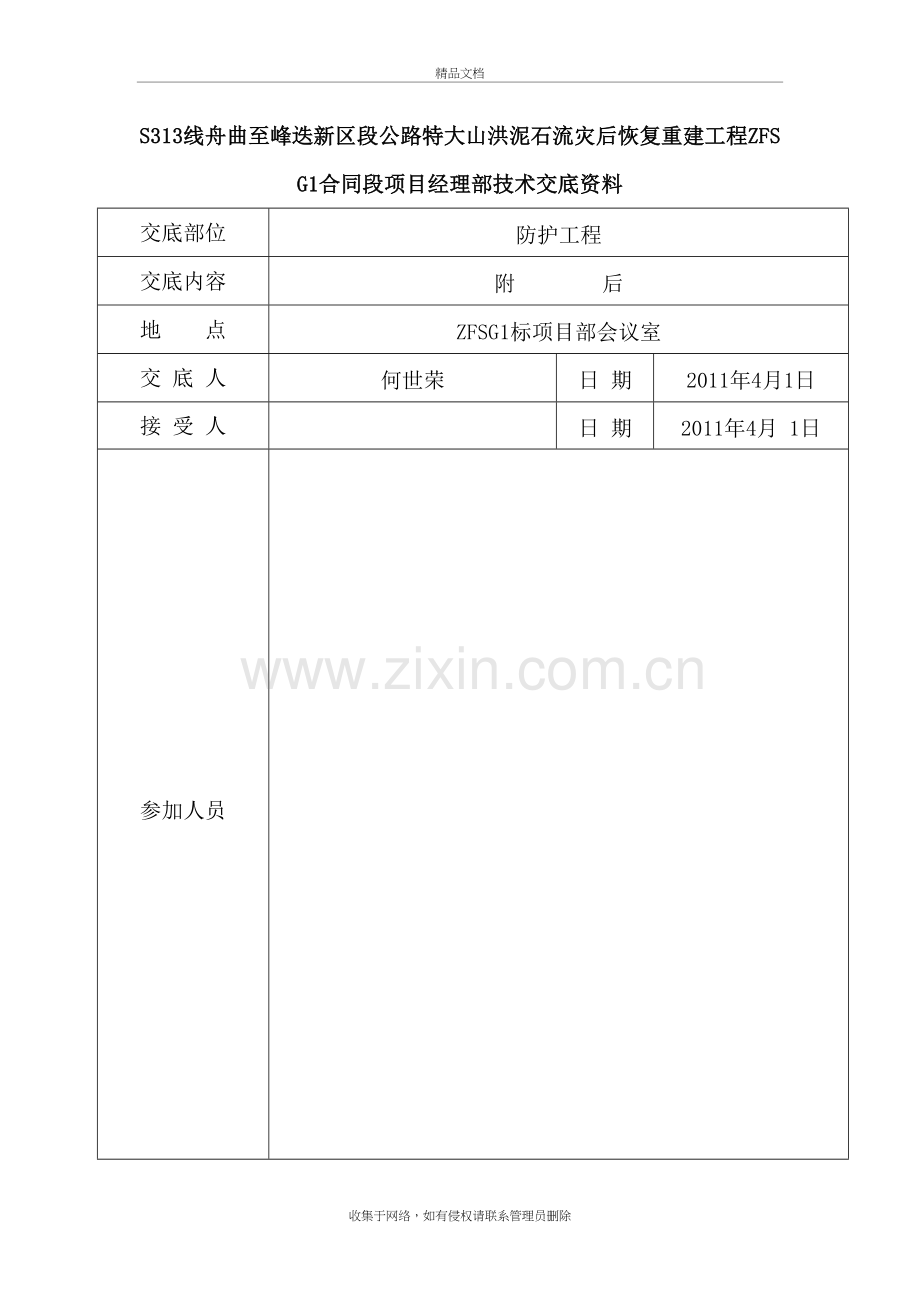

浆砌片石挡土墙技术交底精品文档 S313线舟曲至峰迭新区段公路特大山洪泥石流灾后恢复重建工程ZFSG1合同段项目经理部技术交底资料交底部位防护工程交底内容附后地点 ZFSG1标项目部会议室交底人何世荣日期 2011年4月1日接受人日期 2011年4月 1日参加人员 M7.5级浆砌片石挡土墙技术交底一、基本情况 K27+000-K28+000段路肩式挡土墙累计429m2530m3，二、施工要求及施工注意事项 1、防护队进场前，合理规划并硬化场地，水泥及砂石料整齐堆放，注意驻地排水、生活及工程排水，搭建水泥帐篷，防止雨水或渗水浸泡水泥，。 2、路基防护所用的各种原材料必须经试验检验，符合施工规范要求时方可进场使用；浆砌片石原材料要求质地坚硬，无风化、剥落及裂缝，强度不低于25MPa，厚度不小于15cm。砌筑前必须浇水湿润，表面如有泥土、水锈等，要清理干净；砌筑砂子必须采购水洗中砂（0.15～4.75mm），含泥量不得大于５％，进场后在硬化的场地整齐堆放。 3、基坑开挖后，经检测人员检测基底承载力，满足要求后方可进行片石砌体施工；如无法满足要求，必需进行处理。 4、防护砌筑前，按照测量人员放样点，进行准确的几何尺寸挂线，并等现场监理工程师检验合格后方可进行施工。 5、砌筑用的水泥砂浆比例严格按照试验重量比采用机械搅拌，满足砂浆强度。砌筑时采用坐浆法施工，坐浆饱满密实，不允许砌体内出现空洞、不允许片石与片石之间无浆紧靠、不允许砌体纵横向出现通缝。 6、挡土墙墙在砌筑时应分层、分段进行，一般每隔10m设置一道沉降缝，缝宽2cm，中间采用压缩板填塞；砌筑时拉线分层砌筑，一般沉降缝处竖向挂四线施工，保证沉降缝顺直，平面采用双线，保证平面线形流畅，砌体大面平整度不大于2㎝，同时在施工中应随时检查线形，防止因施工造成线形走样；相邻工作面砌筑高差不宜超过1.0m，片石按2～3层作为一层找平；对于表面片石应采用大面较平整的面石，砌缝宽度不大于4cm（不小于2cm）；砌体砌筑时上下层要相互错缝，内外交错搭接，避免出现通缝、平缝、斜缝；砌体片石安放时，应稳固、不松动，必要时用小石块填塞密实。 7、砌体外露面按要求自上而下进行勾缝，勾缝所用砂浆强度不低于砌体砂浆强度，勾缝嵌入砌缝深度不小于2cm，缝槽深度不足时，应凿够深度再勾缝。 8、严格按照设计文件及施工规范要求设置沉降缝、泄水孔、防（隔）水层。 9、砌筑完成后，为保证砌体后期强度，应在砂浆初凝后进行洒水覆盖养护7～14天，养护期间避免碰撞、振动或承重。 10、施工工艺测量放样开挖基坑修整、夯实基底砂石料试验砂浆配合比设计自检基底承载力、尺寸及标高报监理检查报监理检查浆砌片石（预制块）墙基自检基础强度.尺寸位置及标高报监理检查浆砌片石墙身自检强度.尺寸位置及标高报监理检查水泥砂浆勾缝抹面自检报监理检查单项工程交验.报监理审查完成不合格不合格不合格不合格不合格不合格 11、验收标准项次检查项目规定值或允许偏差检查方法 1 砂浆强度（MPa）在合格标准内见规范 2 平面位置（mm） 50 每20m用经纬仪检查3点 3 顶面高程（mm） ±20 每20m用水准议检查1点 4 断面尺寸（mm）不小于图纸规定每20m用尺量2个断面 5 底面高程（mm） ±50 每20m用水准议检查1点 6 表面平整度（mm） 20 第20m用2m直尺检查3点收集于网络，如有侵权请联系管理员删除
