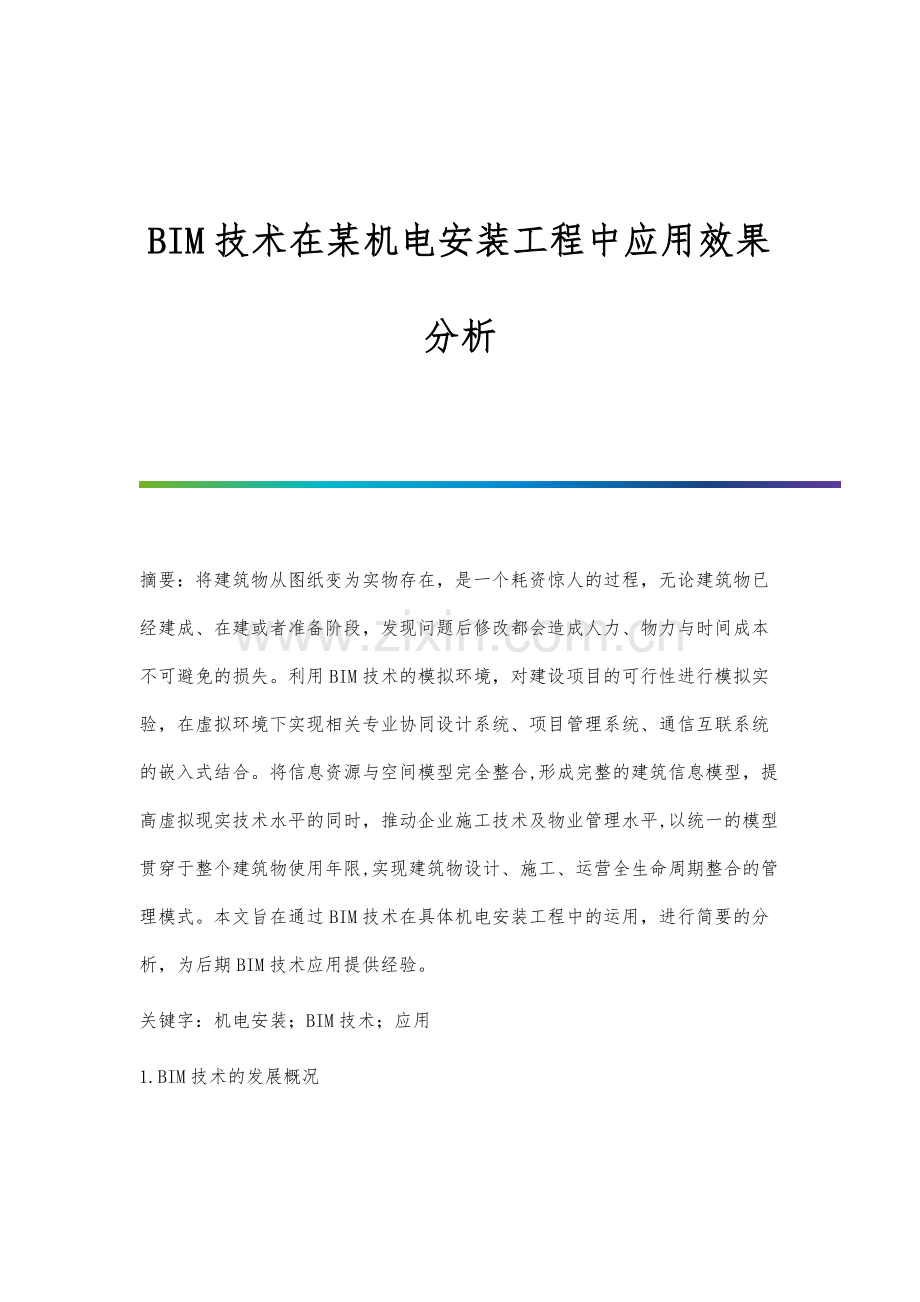

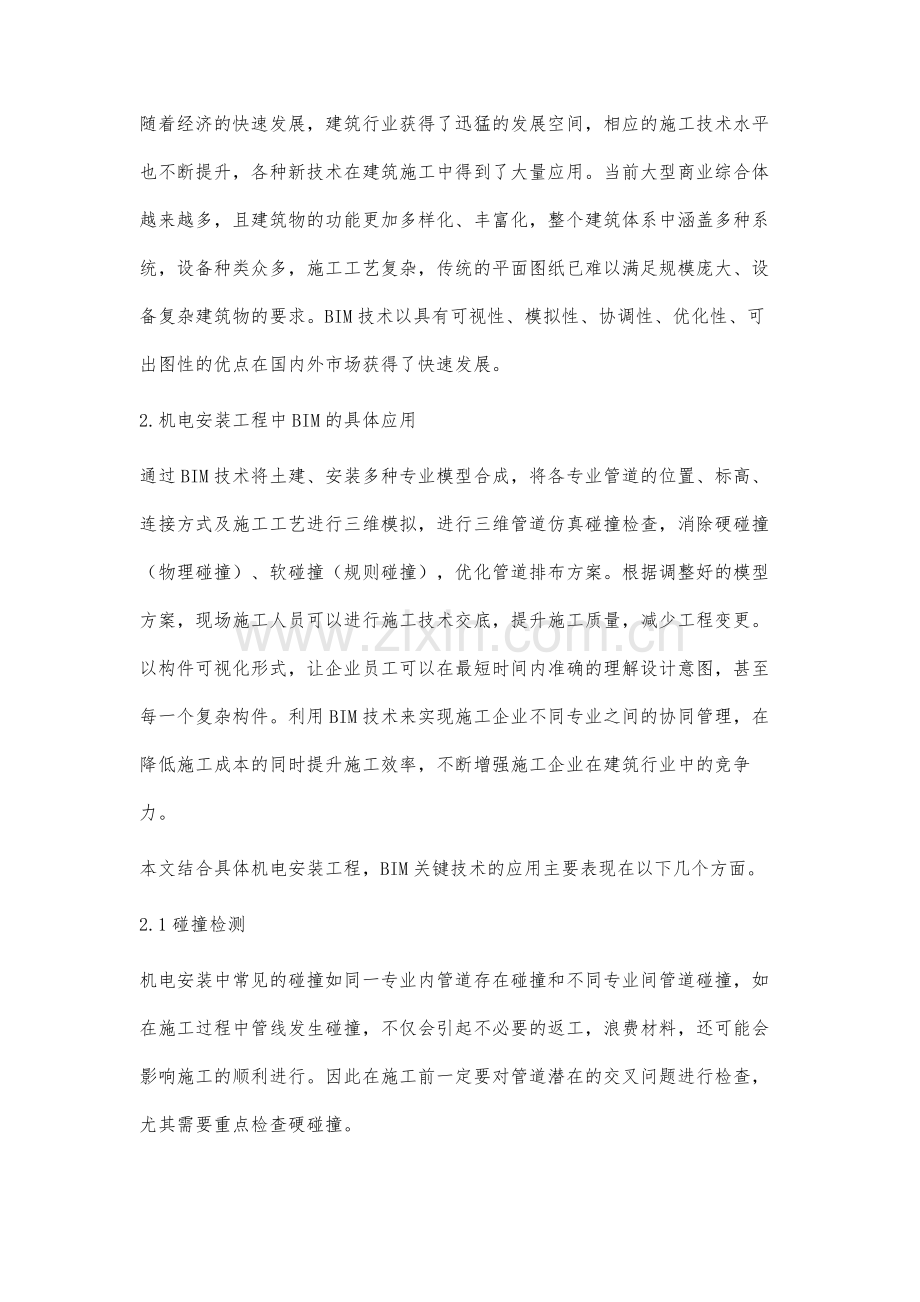

BIM技术在某机电安装工程中应用效果分析 摘要：将建筑物从图纸变为实物存在，是一个耗资惊人的过程，无论建筑物已经建成、在建或者准备阶段，发现问题后修改都会造成人力、物力与时间成本不可避免的损失。利用BIM技术的模拟环境，对建设项目的可行性进行模拟实验，在虚拟环境下实现相关专业协同设计系统、项目管理系统、通信互联系统的嵌入式结合。将信息资源与空间模型完全整合,形成完整的建筑信息模型，提高虚拟现实技术水平的同时，推动企业施工技术及物业管理水平,以统一的模型贯穿于整个建筑物使用年限,实现建筑物设计、施工、运营全生命周期整合的管理模式。本文旨在通过BIM技术在具体机电安装工程中的运用，进行简要的分析，为后期BIM技术应用提供经验。关键字：机电安装；BIM技术；应用1.BIM技术的发展概况随着经济的快速发展，建筑行业获得了迅猛的发展空间，相应的施工技术水平也不断提升，各种新技术在建筑施工中得到了大量应用。当前大型商业综合体越来越多，且建筑物的功能更加多样化、丰富化，整个建筑体系中涵盖多种系统，设备种类众多，施工工艺复杂，传统的平面图纸已难以满足规模庞大、设备复杂建筑物的要求。BIM技术以具有可视性、模拟性、协调性、优化性、可出图性的优点在国内外市场获得了快速发展。2.机电安装工程中BIM的具体应用通过BIM技术将土建、安装多种专业模型合成，将各专业管道的位置、标高、连接方式及施工工艺进行三维模拟，进行三维管道仿真碰撞检查，消除硬碰撞（物理碰撞）、软碰撞（规则碰撞），优化管道排布方案。根据调整好的模型方案，现场施工人员可以进行施工技术交底，提升施工质量，减少工程变更。以构件可视化形式，让企业员工可以在最短时间内准确的理解设计意图，甚至每一个复杂构件。利用BIM技术来实现施工企业不同专业之间的协同管理，在降低施工成本的同时提升施工效率，不断增强施工企业在建筑行业中的竞争力。本文结合具体机电安装工程，BIM关键技术的应用主要表现在以下几个方面。2.1碰撞检测机电安装中常见的碰撞如同一专业内管道存在碰撞和不同专业间管道碰撞，如在施工过程中管线发生碰撞，不仅会引起不必要的返工，浪费材料，还可能会影响施工的顺利进行。因此在施工前一定要对管道潜在的交叉问题进行检查，尤其需要重点检查硬碰撞。应用BIM技术整合机电安装各个专业的管线进行碰撞检查，自动筛选出施工现场存在的碰撞点，结合碰撞报告调整模型方案，提前发现可能存在的问题。降低对企业造成的损失，减少风险发生率。2.2管道综合排布本工程利用鲁班软件建模，将二维图纸中的信息参数同步提取到三维模型中，以立体可视化形式展现出来。把建筑、结构以及机电安装各专业模型在同一张图纸合成并创建工作集，可以清晰的发现图纸中存在的“错漏碰缺”，大大减少传统图纸综合排布时对技术人员有较丰富施工经验的要求。通过调整管线之间的布局，细化和完善设计图纸，满足合理排布效果的同时最大限度的增加建筑使用空间。2.3共用支架在做管线综合时，对于机房、泵房、走道等管线密集区域管综，通过多种建模方案对比，综合考虑后，选择其中较为合理的方案。采用共用支吊架，既节约材料、节省空间，又达到了美观的效果。2.4辅助竣工结算施工过程中，将施工过程中产生的设计变更及时在模型中修改维护，到结算阶段，可以利用BIM技术提取准确的工程量，辅助结算，提高效率，减少分歧,节约人力,节省时间。2.5质量安全管理利用三维建模，模拟施工过程，构件吊装路径、危险区域、临边防护、洞口围挡等。提前实现进行临时设施的布置及运用，还有助于事先准确地估算所需要的物资，以及评估临时设施的安全性，是否便于施工，以及发现可能存在的隐患。将施工过程中将现场发现的质量、安全照片上传到BE平台中，并输入楼层、轴线、问题描述、处理方法、责任人、完成时间等信息。通过BIM技术在三维模型中从而准确直观地反查出出现问题的具体部位，日期，责任人等处理措施，大大提升了信息传递互动的准确性和效率。除上述论述的应用之外，BIM技术的其他功能也有应用，例如应用该技术对施工材料进行统计，确保信息的精准度，这对于合理的安排人力资源、劳动定额有很大的帮助，实现对整个施工过程的精准控制。同时可以利用Navisworks软件科学合理的编制项目施工进度计划，对施工进度进行有效的管控，并做好项目施工建设的动态管理。BIM技术在工程造价管理中可以提高工程量计算的效率和准确度，有利于企业加强施工过程成本控制。通过BIM技术的应用，多方协同管理不仅有助于各专业人员在施工前提出更加科学、合理的建议，还便于在事前发现问题，提前采取有效措施，尽量避免损失。现场管道排布、技术管理、各专业协调等方面取得良好效果，利用模型方案组织施工，节约施工工期，减少成本投入，获得监理、建设单位的认可。并且为公司的BIM技术发展培养专业人才，为社会发展做出贡献。结束语BIM技术的应用成果能够轻松的和项目设计、构件预制、物料清单、采购管理以及设备运行维护管理等相结合。在提高管理效率的同时，优化企业管理流程，实现精细化管理。BIM技术在国内发展至今，其科学性、先进性已众所周知。在机电安装工程中应用BIM技术，仍是今后建筑市场发展的主要趋势。本文结合具体的项目工程，对BIM技术的应用问题进行了简要分析，希望对于今后该技术的应用提供帮助，更好的指导施工，并为施工企业获得更多的经济效益和社会价值。参考文献1杨君伟刘世昂.BIM技术在建筑机电工程中的应用J.城市建设理论研究：电子版，2016（6）2任江王啸波郭娜.BIM在建筑工程生命周期的理论研究J.第三届工程建设计算机应用创新论坛文集：电子版，2011.3张军.建筑机电安装工程中BIM技术应用探讨J.工程技术（全文版），2017（42）：00047.4汪锋.建筑机电安装工程中BIM技术的应用探究J.廊坊师范学院学报（自然科学版），2016,16（4）：78-81.5陈浩.建筑机电安装工程中的BIM技术应用研究J.大陆桥视野，2017（16）6王锋吉倩倩.BIM技术在医院机电安装中的应用研究J.建筑技术开发，2017,44（7）：1-2.7闫晓东崔竣翔.浅谈BIM技术在建筑机电工程中的应用J.建筑工程技术与设计，2017（8） -全文完-
