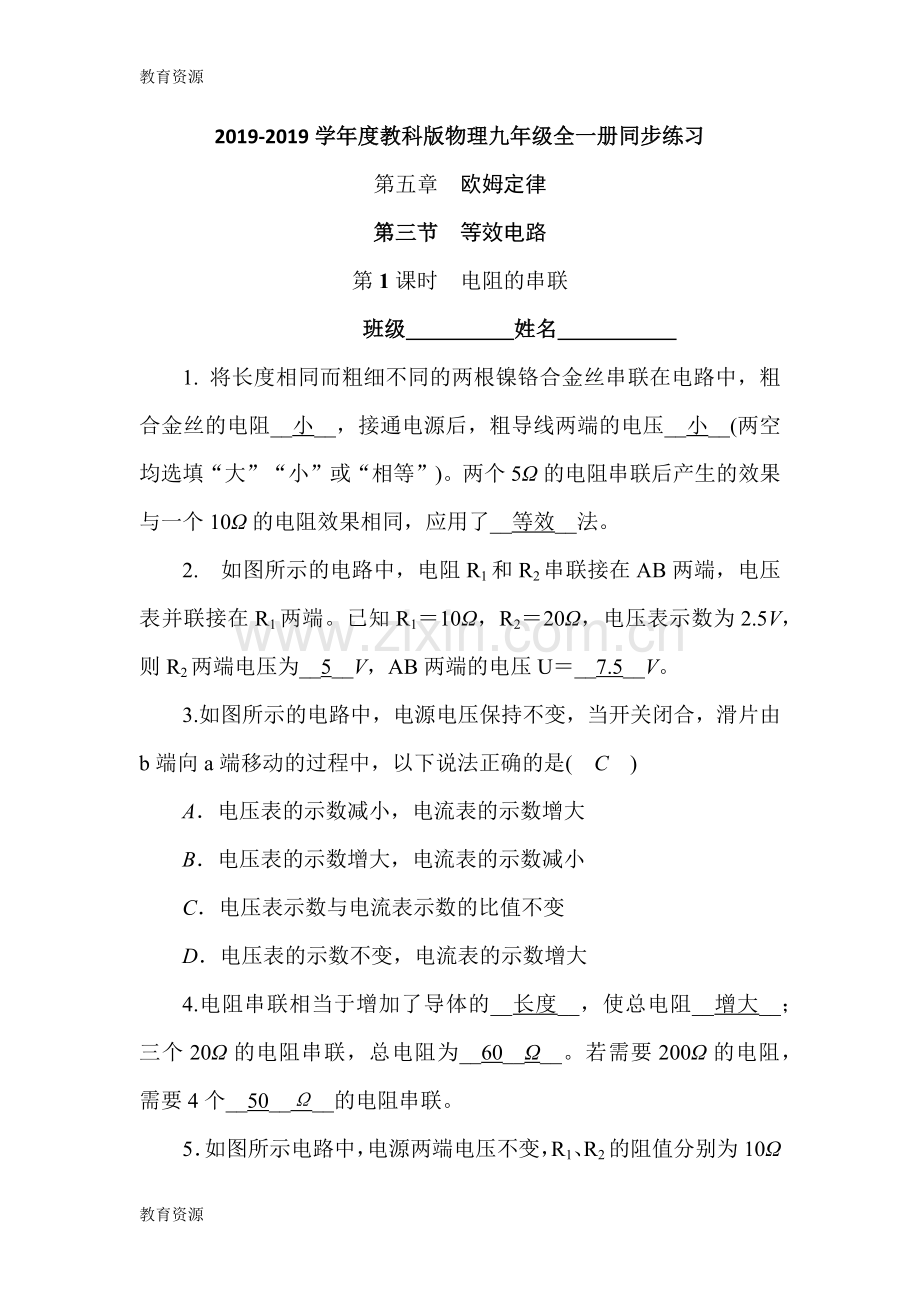

2019-2019学年度教科版物理九年级全一册同步练习
第五章　欧姆定律
第三节 等效电路
第1课时　电阻的串联
班级 姓名
1. 将长度相同而粗细不同的两根镍铬合金丝串联在电路中，粗合金丝的电阻__小__，接通电源后，粗导线两端的电压__小__(两空均选填“大”“小”或“相等”)。两个5Ω的电阻串联后产生的效果与一个10Ω的电阻效果相同，应用了__等效__法。
2.　如图所示的电路中，电阻R1和R2串联接在AB两端，电压表并联接在R1两端。已知R1＝10Ω，R2＝20Ω，电压表示数为2.5V，则R2两端电压为__5__V，AB两端的电压U＝__7.5__V。
3.如图所示的电路中，电源电压保持不变，当开关闭合，滑片由b端向a端移动的过程中，以下说法正确的是(　C　)
A．电压表的示数减小，电流表的示数增大
B．电压表的示数增大，电流表的示数减小
C．电压表示数与电流表示数的比值不变
D．电压表的示数不变，电流表的示数增大
4.电阻串联相当于增加了导体的__长度__，使总电阻__增大__；三个20Ω的电阻串联，总电阻为__60__Ω__。若需要200Ω的电阻，需要4个__50__Ω__的电阻串联。

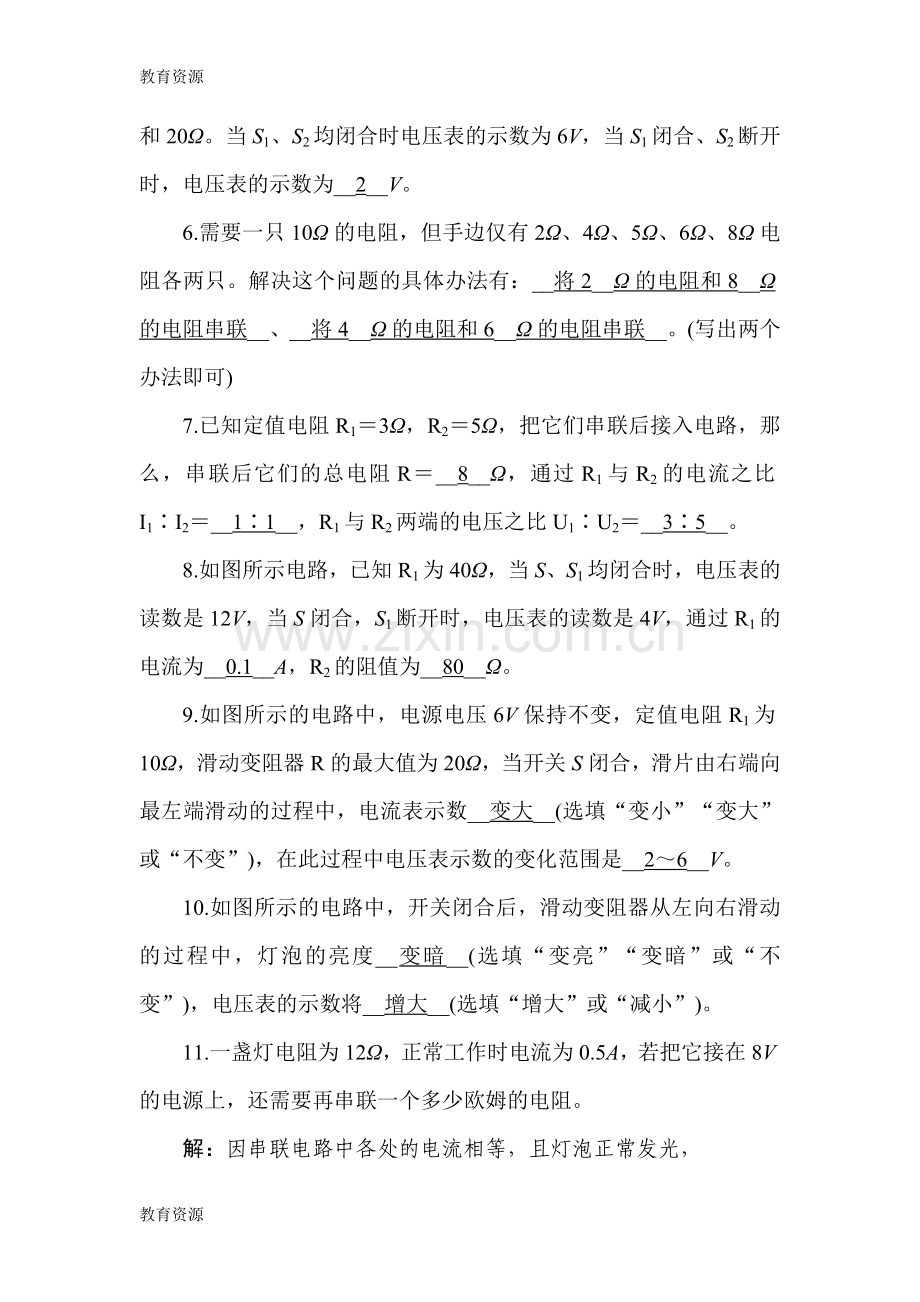

5．如图所示电路中，电源两端电压不变，R1、R2的阻值分别为10Ω和20Ω。当S1、S2均闭合时电压表的示数为6V，当S1闭合、S2断开时，电压表的示数为__2__V。
6.需要一只10Ω的电阻，但手边仅有2Ω、4Ω、5Ω、6Ω、8Ω电阻各两只。解决这个问题的具体办法有：__将2__Ω的电阻和8__Ω的电阻串联__、__将4__Ω的电阻和6__Ω的电阻串联__。(写出两个办法即可)
7.已知定值电阻R1＝3Ω，R2＝5Ω，把它们串联后接入电路，那么，串联后它们的总电阻R＝__8__Ω，通过R1与R2的电流之比I1∶I2＝__1∶1__，R1与R2两端的电压之比U1∶U2＝__3∶5__。
8.如图所示电路，已知R1为40Ω，当S、S1均闭合时，电压表的读数是12V，当S闭合，S1断开时，电压表的读数是4V，通过R1的电流为__0.1__A，R2的阻值为__80__Ω。
9.如图所示的电路中，电源电压6V保持不变，定值电阻R1为10Ω，滑动变阻器R的最大值为20Ω，当开关S闭合，滑片由右端向最左端滑动的过程中，电流表示数__变大__(选填“变小”“变大”或“不变”)，在此过程中电压表示数的变化范围是__2～6__V。
10.如图所示的电路中，开关闭合后，滑动变阻器从左向右滑动的过程中，灯泡的亮度__变暗__(选填“变亮”“变暗”或“不变”)，电压表的示数将__增大__(选填“增大”或“减小”)。
11.一盏灯电阻为12Ω，正常工作时电流为0.5A，若把它接在8V的电源上，还需要再串联一个多少欧姆的电阻。
解：因串联电路中各处的电流相等，且灯泡正常发光，
所以，由I＝可得，电路中的总电阻：R总＝＝＝16Ω，
因串联电路中总电阻等于各分电阻之和，
所以，串联电阻的阻值：R串＝R总－RL＝16Ω－12Ω＝4Ω。
12.如图所示为一种人体秤的工作原理示意图，电源电压恒定不变。体重显示表是由电流表改装而成，定值电阻R0起保护电路作用，其电阻值为10Ω，在人体秤上不施加力时滑片P在电阻R的最上端，施加的力最大时滑片P移至电阻R的最下端，该人体秤测量范围0～100kg，电路中电流变化范围0.1～0.6A，求：
(1)电源电压。
(2)滑动变阻器的最大阻值。
解：由电路图可知，R与R0串联，电流表测干路中的电流。
(1)施加的力最大时滑片P移至电阻R的最下端，电路为R0的简单电路，电流表的示数最大，
由I＝可得，电源的电压：U＝I大R0＝0.6A×10Ω＝6V。
(2)在人体秤上不施加力时滑片P在电阻R的最上端，接入电路中的电阻最大，电路中的电流最小，此时电路中的总电阻：R总＝＝＝60Ω，
因串联电路中总电阻等于各分电阻之和，
所以，滑动变阻器的最大值：R＝R总－R0＝60Ω－10Ω＝50Ω。
13.半导体材料的导电能力介于导体和绝缘体之间，其电阻随温度的升高而减小，且受温度影响较大，如图甲所示，是某半导体材料的电阻随温度变化的关系图像。根据这种半导体材料特性，某同学设计了一个电路，如图乙所示，可以测定某一空间的温度，已知定值电阻R0阻值为40Ω，电源电压为18V。
,甲)　　　,乙)
(1)当环境温度为20℃时，半导体材料的电阻阻值为__50__Ω__，求此时电流表的读数。
(2)电流表的读数为0.3A时，求此时该空间的温度。
解：(1)由图甲可知，当环境温度为20℃时，R＝50Ω；
电路中电流表的读数：I＝＝＝0.2A。
(2)电流表的读数为0.3A时，电路中的总电阻：
R总＝＝＝60Ω，
半导体材料的电阻：R′＝R总－R0＝60Ω－40Ω＝20Ω，
由图甲可知，该空间的温度为40℃。
14.在高速公路的发展中，路面的损坏也不容忽视，主要原因是货车的超载引起，为此，交通部门在有关路面设立了超载测试仪，如图为其简图。分析其电路，可知：当汽车驶入测试仪器面板时，下方的弹簧被压缩，推动滑片向下运动。R1是最大阻值为20Ω的滑动变阻器，R2是阻值为20Ω的定值电阻，当无车辆驶入时，R1的滑片在最高处，此时电流表示数为0.3A，求：
(1)电源电压。
(2)当一辆总质量为10吨的货车刚好使滑片滑到中点，则电流表示数为多少？
解：(1)当无车辆驶入时，R1的滑片在最高处，R1连入电路的阻值为20欧，电路为R1、R2的串联，由I＝得：电源电压U＝I(R1＋R2)＝0.3A×(20Ω＋20Ω)＝12V。
(2)当一辆总质量为10吨的货车刚好使滑片滑到中点，R1、R2串联，
R1′＝×R1＝×20Ω＝10Ω，
则总电阻：R＝R1′＋R2＝10Ω＋20Ω＝30Ω，
此时电路中的电流：I′＝＝＝0.4A。
15.如图所示，当电源电压为4V时，电压表的示数为1V；当电源电压增加到12V时，电流表的示数为1A，则电阻R1＝__9__Ω，R2＝__3__Ω。
16.如图的电路中，灯L1标有“6V　0.5A”的字样，灯L2标有“3V　0.3A”的字样。该电路长时间工作时只允许灯__L2__正常发光，且此时的电源电压是__6.6__V。
17.如图所示的电路，电源电压为12V且保持不变。当开关S、S1都闭合，滑动变阻器滑片P置于中点时，电流表示数为1.5A，电阻R＝__8__Ω。此时断开S1，电流表示数变为0.6A，则变阻器的最大电阻为__24__Ω。
18.如图甲所示，在2019年某工厂要研发一种新型材料，要求对该材料的承受的撞击力进行测试。在测试时将材料样品(不计质量)平放在压力传感器上，闭合开关S，由静止自由释放重物，经撞击后样品材料仍完好无损。从重物开始下落到撞击样品的这个过程中，电流表的示数I随时间t变化的图像如图乙所示，压力传感器的电阻R随压力F变化的图像如图丙所示。电源的电压为24V，定值电阻R0＝10Ω。求：
(1)在重物下落的过程中，压力传感器的电阻是多少？
(2)在撞击过程中，样品受到的最大撞击力是多少？
,甲)　,乙)　,丙)
解：(1)由图乙可知，在重物没有撞击传感器的过程中，电路中的电流I＝0.2A，
根据欧姆定律：I＝可知，定值电阻R0两端的电压：U0＝IR0＝0.2A×10Ω＝2V，
压力传感器两端的电压为：
UN＝U－U0＝24V－2V＝22V，
根据欧姆定律：I＝可知，压力传感器的电阻：
RN＝＝＝110Ω。
(2)由图丙可知，撞击力最大时，电阻最小，电流最大，
又由图乙可知，最大的电流为Im＝1.2A，
根据欧姆定律：I＝可知，电源电压：
U＝Imax(R0＋R)，
压力传感器的电阻：
R＝－R0＝－10Ω＝10Ω，

教案的格式由图丙可知，此时受到撞击力：F＝600N。

植物细胞教学设计第二课时19.为锻炼身体，小刚利用所学物理知识设计了一个电子拉力计，如图甲是其原理图。硬质弹簧上端和金属滑片P固定在一起(弹簧的电阻不计，P与R接触良好且摩擦不计)。定值电阻R0＝5Ω，R是一根长为5cm的均匀电阻线(阻值跟长度成正比)，其最大阻值为25Ω，电源电压为3V，电压表的量程为0～3V，当不拉拉环时，金属滑片P刚好处于b端。已知该弹簧伸长的长度ΔL与所受拉力F间的关系如图乙所示。求：

改革开放的历史性标志(1)小刚要把电压表的表盘改为拉力计的表盘，当不拉拉环时，拉力计表盘上的零刻度应标在电压表表盘的多少伏处？
(2)闭合开关，当电压表的指针指在1.5V时，电阻线接入电路中的电阻值为多少欧？此时，作用在拉环上竖直向上的拉力为多少牛？

教师评语小学,甲)　　　,乙)

最大的书阅读答案解：(1)因为当不拉拉环时，金属滑片P刚好处于b端，电阻R全连入，
所以I＝＝＝0.1A，

期中质量检测分析U0＝IR0＝0.1A×5Ω＝0.5V，

拾贝壳阅读答案即拉力计表盘上的零刻度应标在电压表表盘的0.5V处。
(2)当电压表的示数U0′＝1.5V时，I′＝＝＝0.3A，

景山学校通州校区施工情况所以电阻线连入电路的电阻值：R′＝＝＝5Ω，

教学工作情况因为弹簧的伸长量：L＝5cm×＝4cm，

教学诊断由弹簧伸长的长度ΔL与所受拉力F间的关系图可知：
F＝400N。
