汽车座椅手册江森自控.docx

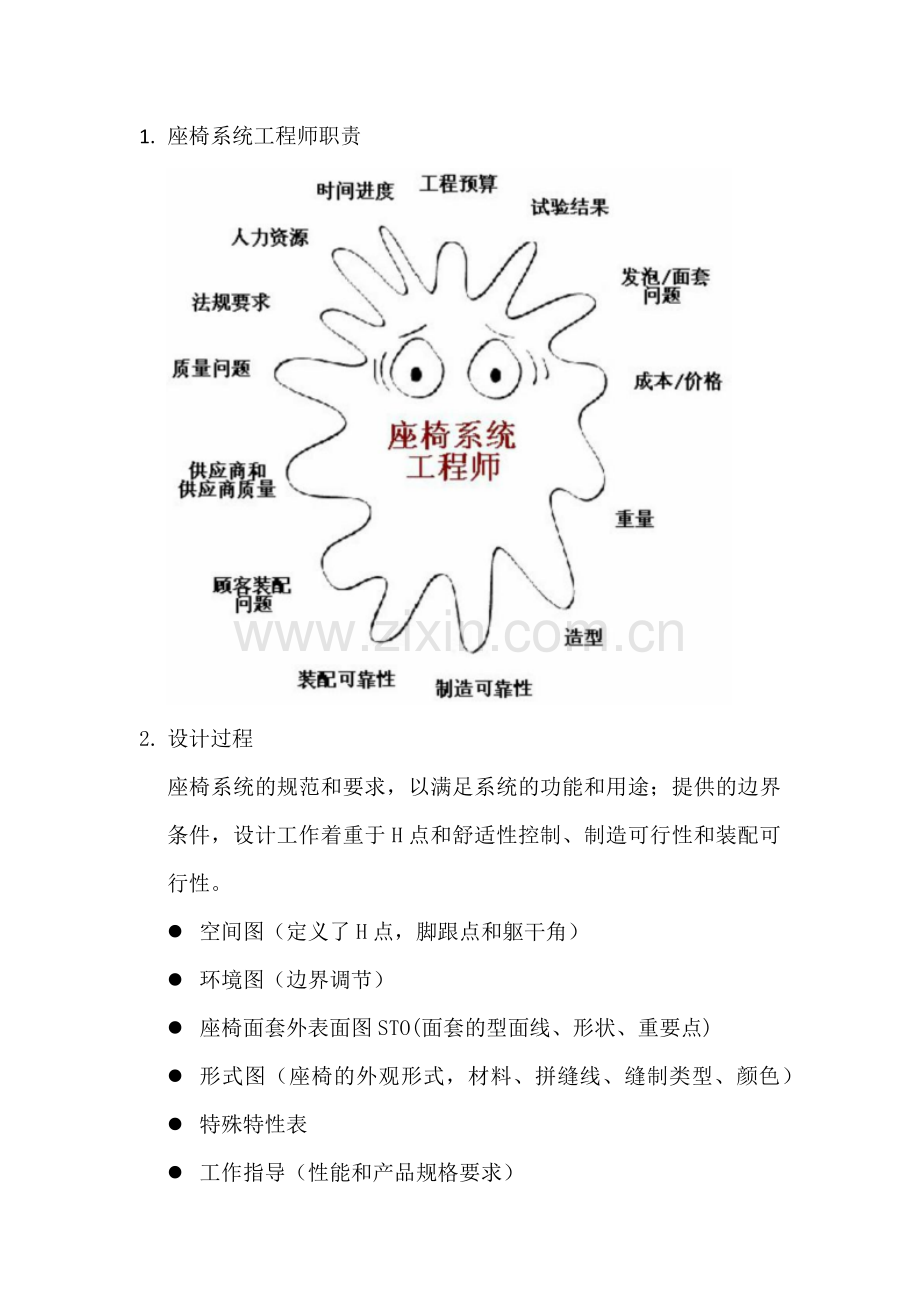

1. 座椅系统工程师职责

2. 设计过程
座椅系统的规范和要求，以满足系统的功能和用途；提供的边界条件，设计工作着重于H点和舒适性控制、制造可行性和装配可行性。
l 空间图（定义了H点，脚跟点和躯干角）
l 环境图（边界调节）
l 座椅面套外表面图STO(面套的型面线、形状、重要点)
l 形式图（座椅的外观形式，材料、拼缝线、缝制类型、颜色）
l 特殊特性表
l 工作指导（性能和产品规格要求）
座椅设计过程

座椅设计布局图

H点控制和舒服性控制
金属件和机械机构
发泡过程、特性及模具
面套制作选料
产品评估

3. 座椅设计参数推荐

4. 座椅设计检查表
4.1 空间设计检查表
前排座椅STO
脚踏板与行程
方向盘位置
地板
控制台
座椅调节手柄位置及滑道行程
B柱和面板
开关门
顶棚
门槛
门和面板
H点和假人
座椅调节角度
座椅最前位置
头枕区域
活动区域
后排座椅间隙
手柄和安全带
杯托

4.2 座椅设计检查表
总成明细表
分总成明细表
零部件清单
名称/数量/材料/处理方法/重量/其他
参考布局图和标准清单
环境
结构分析
安装评估
成本和重量控制
限位系统
坐垫连接件
适用性
H点和假人
失效模式分析
翻折位置
盖罩连接
连接件，手柄
头枕支撑件
旁侧板
后排膝部空间
钢丝系统
悬置系统
金属件空间
5. 座椅设计向导
