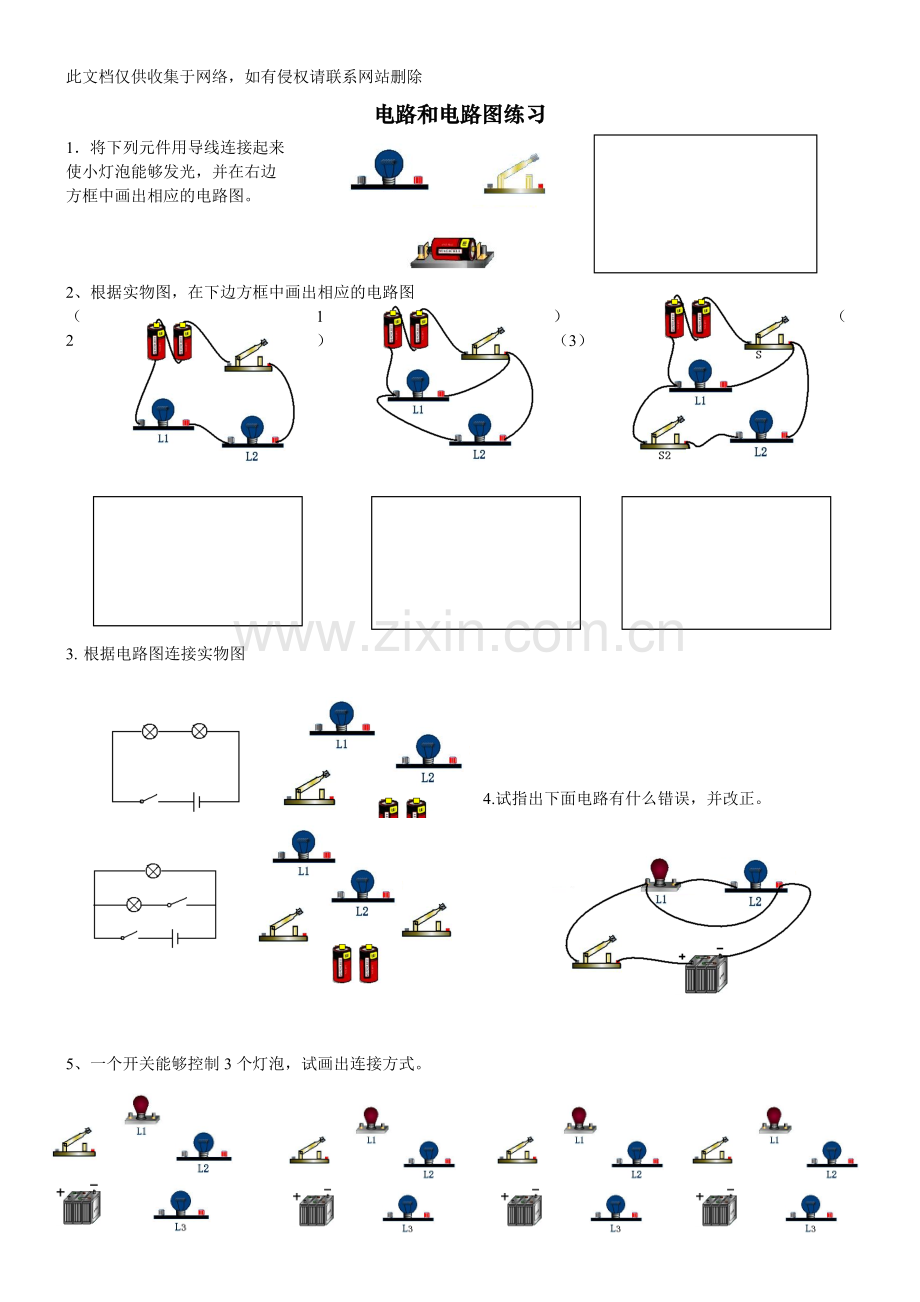

电路和电路图练习

1．将下列元件用导线连接起来
使小灯泡能够发光，并在右边
方框中画出相应的电路图。

2、根据实物图，在下边方框中画出相应的电路图
（1） （2） （3）

3.根据电路图连接实物图

4.试指出下面电路有什么错误，并改正。

5、一个开关能够控制3个灯泡，试画出连接方式。

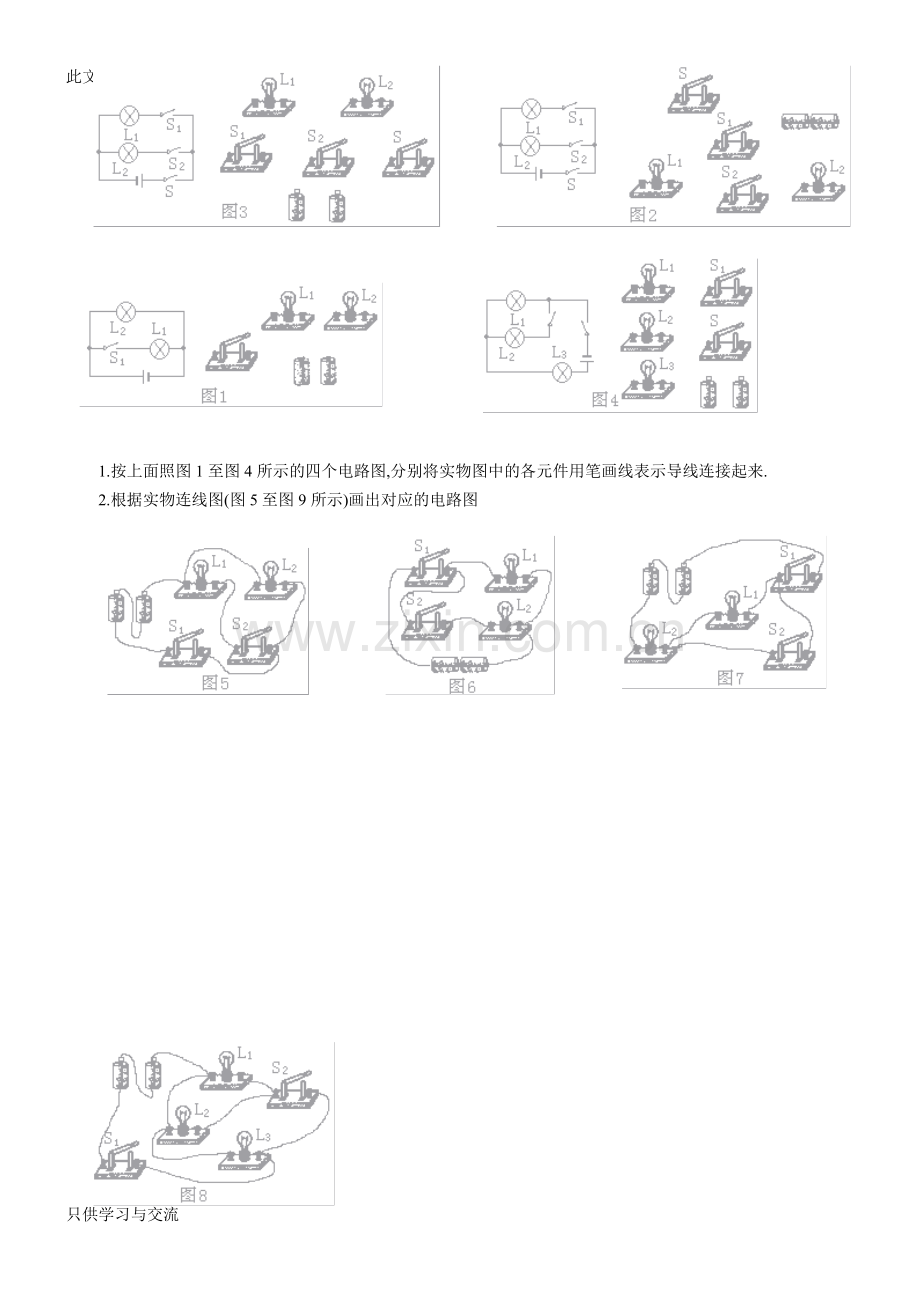

1.按上面照图1至图4所示的四个电路图,分别将实物图中的各元件用笔画线表示导线连接起来.
2.根据实物连线图(图5至图9所示)画出对应的电路图

3.对照下列电路图(图11)用笔画线代替导线画实物连线图或由实物图(图12)画成对应的电路图.

4.两个开关S1和S2控制一盏灯.要求:闭合任意一个开关,灯就能发光,只有当开关全部断开时,灯才熄灭.根据要求画出电路图.

1、根据图甲所示的电路图，将图乙中的实物，用笔画线表示导线，将它们连接起来。（导线不能有交叉）

L1
L2
3
15
2．按照图甲的电路图，在图乙中连接实物电路
L1
L2

V

图甲
图乙
第2题图

4．如图所示，现有一个电池组、两个开关和两盏电灯，请你连接好下面的实物电路图，使S1闭合时L1亮，S2闭合时L2亮。

6．试设计一个电路，二个灯泡串联，用一个电流表测量通过其中一个灯泡的电流，用电压表测它两端的电压。
并画出相应的电路图。

电表的使用：
7．如图所示某同学测得电路中的电流，试分别指出在这个电路中：总电流是： ；通过灯L1的电流是： ；通过灯L2的电流是： .

第7题图

第5题图
8．如图所示某同学测电路中的电压，试分别指出在这个电路中：总电压是： ；L1两端的电压是： ；L2两端的电压是： 。

第8题图

9．试在右面电路中的O中填入合适的电表（电流表和电压表）

第9题图

10. 在下图所示的电路中,若电源电压是6V，总电流为1A，L1、L2为两只相同的灯泡。
⑴请将电路中的“○”处，填上适当的电表符号，并标出电表的正、负接线柱；
⑵图⑴中a表为________，b表的示数为_______。
⑶图⑵中的a表的示数为_______，b表的示数为_______，c表的示数为________。

11． 在下图所示的电路中，当开关闭合时，电压表V1的示数是2.4V，V2的示数是4V，那么L2两端电压是______V。

15．在右图的电路中，开关S1和开关S2原来是断开的，如果将开关S1闭合，则电压表测量的是 两端的电压，如果将开关S2闭合，则电压表测量的是 两端的电压。
V

L1
L2
S2
S1

16．下列电路中测灯L1两端的电压，正确的是（ ）

17. 如图所示，电源电压为3V，闭合开关，电压表示数
为2V，则：　　　　
A、灯泡L1两端电压为2V B、灯泡L2两端电压为2V
C、灯泡L1两端电压为3V D、灯泡L2两端电压为1V

18．在图所示的电路中，A１的示数为1.2A，A２的示数如图所示．下列判断正确的是（ ）
A.通过L１的电流为0.7A 　　B.通过L１的电流为1.2A
C.通过L2的电流为1.2A D. 通过L2的电流为2.5A

第18题图

电路故障判断
19. 要用电流表测量通过小灯泡L1的电流，3位同学分别连接了下面的电路A、B、C。他们连接正确吗？如果有错，请指出错在哪里。

A： 。B：
C： 。

20． 小丽同学进行探究实验的电路如下图所示，她用电流表分别在A、B、C三处测得电流如下表。请帮她完成如下几项工作：
（1）比较上表数据，可以得出结论是_____________。
（2）小丽把电流表接入A点，当闭合开关时，发现电流表指针如图甲所示，出现这故障的原因是_______________ ____________。

21．要用电流表测量通过小灯泡L1的电流，3位同学分别连接了下面的电路A、B、C。他们连接正确吗？如果有错，请指出错在哪里。
A： 。
B： 。
C： 。

22．某同学想测通过一个手电筒小灯泡的电流，估计电流可能在0.2A左右，右上图为他的连接的电路，请指出他的错误并改正。

23．如右图所示，闭合开关S时，灯泡L1、L2都不亮。用一段导线的两端接触a、b两点时，两灯都不亮；接触b、c两点时，两灯都不亮；接触C、d两点时，两灯都亮。则（ ）
A.灯L1断路 B.灯L2断路
C.灯L2短路 D.开关S断路

24.如图所示，粗心的小强把电流表当作电压表接在了L1的两端。此时如果闭合开关，一定会发生（ ）
A、电源短路 B、电流表损坏
C、L1不亮 D、L2的灯丝烧断

25．某一同学连接了一个电路，想用电压表测灯L1两端的电压，结果闭合开关后，发现只有L2灯亮，L1不亮，同时电压表没有示数，问此电路可能出现的故障是。

26.如图所示，将两只额定电压相同的灯泡L1、L2串联在电路中，闭合开关S后，
L1
L2
S
发现L1亮，L2不亮。对此有下列几种猜想，其中可能的是（ ）
① L2灯丝断了，灯座未短路
② 灯泡L2的电阻太小
③ 灯泡L2两端电压较大
④ 通过灯泡L1、L2电流不等
⑤ 灯泡L2的灯座被短路
⑥ 灯泡L1、L2的额定功率不同

串并联电路
1．串联电路中电流的特点是： ；并联电路中电流的特点是： 。
2．串联电路中电压的特点是： ；并联电路中电压的特点是： 。
3．二个灯串联在电路中，其中一只灯亮另一只灯比较暗，则通过二者的电流（ ）
A、二者电流相等 B、亮的电流大 C、暗的电流大 D、无法比较

5．如图所示：
(1)只接通开关S1，灯泡________中有电流通过。
(2)只接通开关S2，灯泡________中有电流通过，它们是________的。
(3)只接通S3，灯泡________中有电流通过。
(4)接通S1和S3，灯泡________中有电流通过，它们是并联的。
6．在下图所示电路中，只闭合S3时，能亮的灯是_______，它们是_______联的。闭合S1和S2时，能亮的灯是_______，它们是_______联的。如只要L1亮，应闭合开关_______，断开开关_______。同时闭合_______是不允许的。
