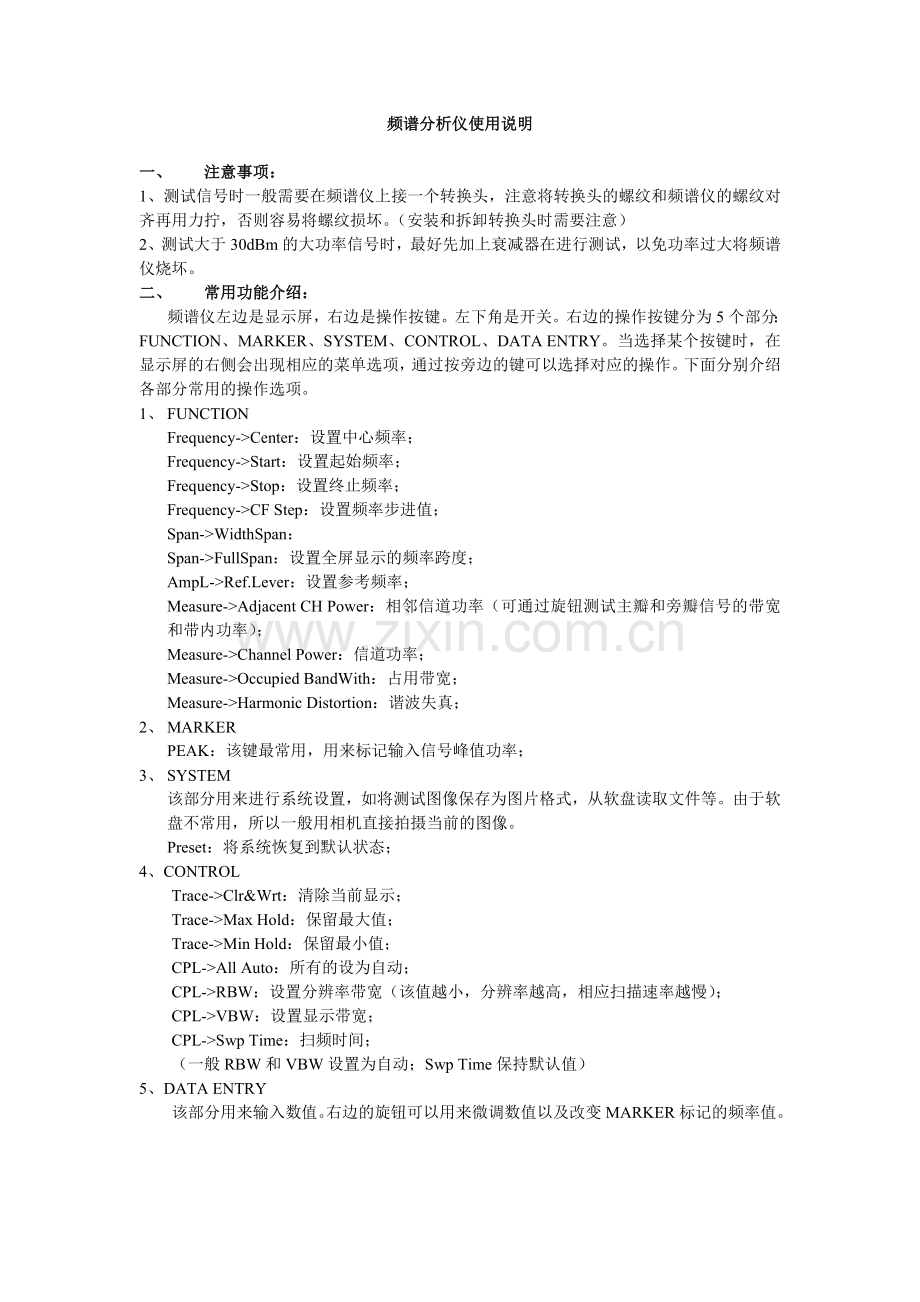

频谱分析仪使用说明

一、 注意事项：
1、测试信号时一般需要在频谱仪上接一个转换头，注意将转换头的螺纹和频谱仪的螺纹对齐再用力拧，否则容易将螺纹损坏。（安装和拆卸转换头时需要注意）
2、测试大于30dBm的大功率信号时，最好先加上衰减器在进行测试，以免功率过大将频谱仪烧坏。
二、 常用功能介绍：
频谱仪左边是显示屏，右边是操作按键。左下角是开关。右边的操作按键分为5个部分：FUNCTION、MARKER、SYSTEM、CONTROL、DATA ENTRY。当选择某个按键时，在显示屏的右侧会出现相应的菜单选项，通过按旁边的键可以选择对应的操作。下面分别介绍各部分常用的操作选项。
1、 FUNCTION
Frequency->Center：设置中心频率；
Frequency->Start：设置起始频率；
Frequency->Stop：设置终止频率；
Frequency->CF Step：设置频率步进值；
Span->WidthSpan：
Span->FullSpan：设置全屏显示的频率跨度；
AmpL->Ref.Lever：设置参考频率；
Measure->Adjacent CH Power：相邻信道功率（可通过旋钮测试主瓣和旁瓣信号的带宽和带内功率）；
Measure->Channel Power：信道功率；
Measure->Occupied BandWith：占用带宽；
Measure->Harmonic Distortion：谐波失真；
2、 MARKER
PEAK：该键最常用，用来标记输入信号峰值功率；
3、 SYSTEM
该部分用来进行系统设置，如将测试图像保存为图片格式，从软盘读取文件等。由于软盘不常用，所以一般用相机直接拍摄当前的图像。
Preset：将系统恢复到默认状态；
4、CONTROL
Trace->Clr&Wrt：清除当前显示；
Trace->Max Hold：保留最大值；
Trace->Min Hold：保留最小值；
CPL->All Auto：所有的设为自动；
CPL->RBW：设置分辨率带宽（该值越小，分辨率越高，相应扫描速率越慢）；
CPL->VBW：设置显示带宽；
CPL->Swp Time：扫频时间；
（一般RBW和VBW设置为自动；Swp Time保持默认值）
5、DATA ENTRY
该部分用来输入数值。右边的旋钮可以用来微调数值以及改变MARKER标记的频率值。

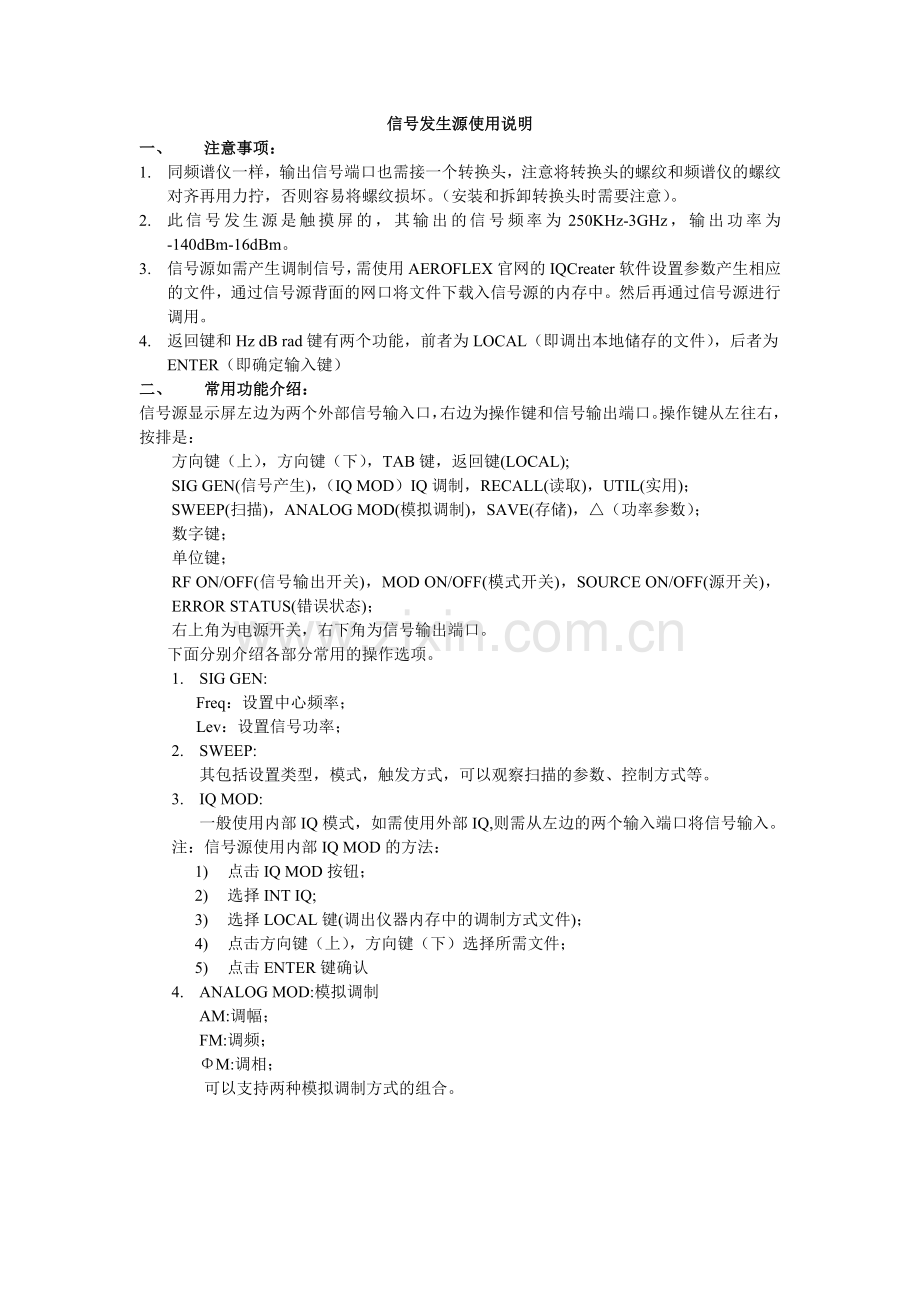

信号发生源使用说明
一、 注意事项：
1. 同频谱仪一样，输出信号端口也需接一个转换头，注意将转换头的螺纹和频谱仪的螺纹对齐再用力拧，否则容易将螺纹损坏。（安装和拆卸转换头时需要注意）。
2. 此信号发生源是触摸屏的，其输出的信号频率为250KHz-3GHz，输出功率为-140dBm-16dBm。
3. 信号源如需产生调制信号，需使用AEROFLEX官网的IQCreater软件设置参数产生相应的文件，通过信号源背面的网口将文件下载入信号源的内存中。然后再通过信号源进行调用。
4. 返回键和Hz dB rad键有两个功能，前者为LOCAL（即调出本地储存的文件），后者为ENTER（即确定输入键）
二、 常用功能介绍：
信号源显示屏左边为两个外部信号输入口，右边为操作键和信号输出端口。操作键从左往右，按排是：
方向键（上），方向键（下），TAB键，返回键(LOCAL);
SIG GEN(信号产生)，（IQ MOD）IQ调制，RECALL(读取)，UTIL(实用)；
SWEEP(扫描)，ANALOG MOD(模拟调制)，SAVE(存储)，△（功率参数）；
数字键；
单位键；
RF ON/OFF(信号输出开关)，MOD ON/OFF(模式开关)，SOURCE ON/OFF(源开关)，ERROR STATUS(错误状态)；
右上角为电源开关，右下角为信号输出端口。
下面分别介绍各部分常用的操作选项。
1. SIG GEN:
Freq：设置中心频率；
Lev：设置信号功率；
2. SWEEP:
其包括设置类型，模式，触发方式，可以观察扫描的参数、控制方式等。
3. IQ MOD:
一般使用内部IQ模式，如需使用外部IQ,则需从左边的两个输入端口将信号输入。
注：信号源使用内部IQ MOD的方法：
1) 点击IQ MOD按钮；
2) 选择INT IQ;
3) 选择LOCAL键(调出仪器内存中的调制方式文件)；
4) 点击方向键（上），方向键（下）选择所需文件；
5) 点击ENTER键确认
4. ANALOG MOD:模拟调制
AM:调幅；
FM:调频；
ΦM:调相；
可以支持两种模拟调制方式的组合。

频谱分析仪使用简例说明
以以前师兄的OFDM调制方式的发射板为例，介绍简单操作频谱仪的步骤，其中师兄的理想发射中心频点为674MHz，带宽为8MHz，发射功率约为0dBm。
1.在全频带下观察频谱

按PEAK键可以观察到其信号在690MHz，在0-3GHz内有三个谐波。最高点为-5dBm。
2.通过Frequency->Center：设置中心频率为674M, Span->WidthSpan：设置显示带宽为20M，来精确观察信号的参数

可以观察比较准确的观察到信号的中心频点、有效带宽和功率等参数。
3. AmpL->Ref.Lever：设置参考频率为0dBm,可以发现信号整体上移了一小格。

5.按TRAC-> More->Average,对信号取平均，这样更有利于我们对信号进行观察测量

6. 通过Measure->Channel Power：来测量信号有效带宽内的功率

可见在8MHz带宽内的信号带宽为0.12dBm,与理想带宽接近
以上为使用频谱分析仪的简单示例。

将IQCreater软件生成的.arq文件下载入信号源内存中方法
1.使用交叉线将PC机的网口与信号源仪器相连。
2.打开IQCreater软件，界面如下：

3.选择34XX->Configure Remote，得到如下对话框

点击Scan，得到如下对话框

选择仪器类型后就可以下载.aiq文件，选择34XX->download AIQ File，即可完成下载。
其中，在IQCreater中可以完成调制文件设置，即对.aiq文件的设置。
