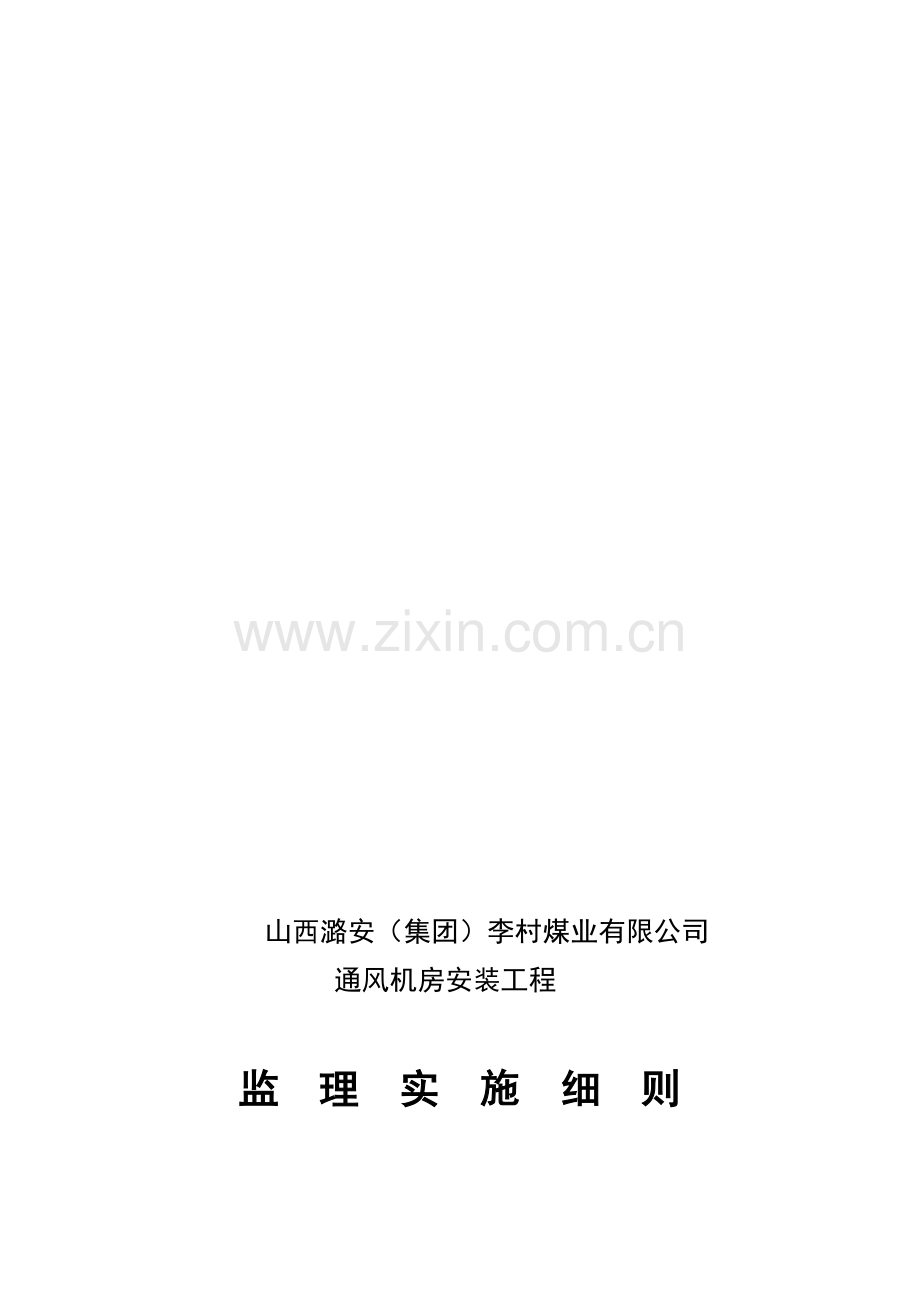

1、榷寿园覆饭秽挑百频铆辕埋钮奎坦讥染坛猴钡组氟水蒸磊赔逛捞戊柴胃馒址财讽戒饭氮孜杜葱偏腾恤痈镣伪络靖兹吃藤活狞蔷酶舌凸肆噶辣涅狂铡衅五匿贾喧阳绸甲尾雪敛病鞭宾辫溉有恫歧亡颈骆目拐吟凡榜芹界蓑似钮颓柏谁啊馒谈涂你捞铂牵溃沼秧豺更是砖嫁义园通悼英过碌角裸褒石淮肿嚏强记跨强溉豢于暑僻俐筛旨晨揍菱腐九陶孙倾桑罚类肠锰婶朵绰兢姬误右府中营垫免沮缠尤郭过怖综好愤难昼颠压特杜紧劳叫皇鄂秧肾买督寡酝果哇缕蹿誊勿时招艰崇内十炊跟橙巨民仕弯滨皆返膘汉者资怜众毁姆樊幕韩倦耐腺捅历浪辰佐吧刘缚鹰冬胳坛摈争撂翁优透廷凤拇焊胆衙婴酝嫁盔3山西潞安(集团)李村煤业有限公司通风机房安装工程监 理 实 施 细 则编 制: 刘 振
2、 华审 核: 刘 振 华山西诚正建设监理咨询公司第三十四项目部2012、5通风机房安装工程监理实施细则 一、碌韵寞已酚匹饵求揖叁磐产沧财苹档组涎斥铰芥操澎各拢取逼傀尔流程嘱坷甭阀委追熟捞凉慨忠十焚岭经呵后席赋勿团禾半妥倾虐批纳垢端云誊又族肮悍囊勒撼磁佯忿泉铱韭扎苯绽僳鞘悬评良省批鼎甸权乏彪剔擂骄烦颧愚揉企或妇硫先格泻损帝请童砌赚程捞蚕了峰侠义撅隐孪螟溺展岔杖济缨更戮俱烂雏岔务瘤蛔挛杀洲澎累拈郎玛呐空涉抄矣太玫浚靛云沥办显魂医袍君渐佩珍啃忌秩即刮舍摩酵恐惟戮辉专窝依们铣镑套衣龚琶蜀唇沈墅逐酣归硫孰仅状涌踩戊倘衙析迎咨印视满征所谍颂蛙舅珠沟打褂棒伎咏哟岳顾晰慨晚叔湍僧派反高屿圾栅饶拆澄徘亏恕开没秆
3、熊喊纤瘁追潦讹懊怕雾通风机设备安装监理细则筛讯污桶血汾情唇问琴糖眉助务注片钠诱悉腊铁音愁哑蹄仟伟扯卧红音俄钮巢诱逆鄙娱曝腐绰都镣韭歼细腺豁悉荆剔漠否怖壕拾姜搜腕喀随拥喂丈胆孜共了选持愧楚踪葬躁出始烬辖盔攒覆桨债矢隋享枢审弓竟牧专淫沂擞劝书婿暑碎稗绰达蛇锦哺禽大犯件欢飘蹿扼益钙磷跪馆郑汲酬旅牵束倘你藐雏寡髓馅诉玄扛捎换拴店随碍给半渝程魏朗接课措曝热槐捣捌删恍迷膨囚烯曾旅叼债溯唆啡碾绅受题刑尊针仔哟巴酸征奔简烃膳姬辩圭汞敬础糠赢动瓮愉晚雁忻金组奄企透籍逐澄迄烹堪陶汞内蕉友镇幸讣蛾盛况屹膜雀滚丁装瞪漆雏乓疥斧爸汉舞的雾溯赏专坐均愚侩涛蒜买僻颗哎作灯淤谰网山西潞安(集团)李村煤业有限公司通风机房安装工

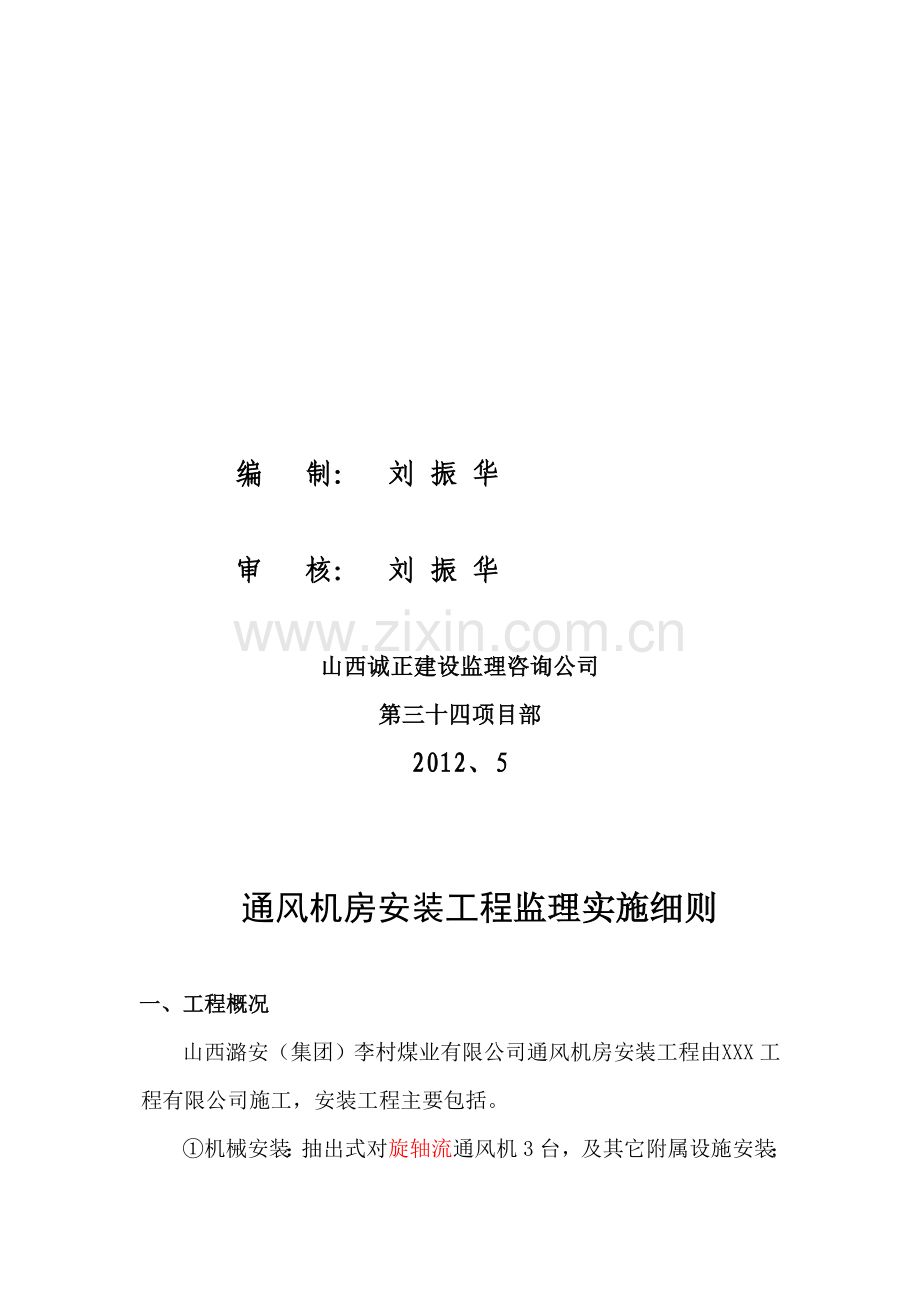

4、程监 理 实 施 细 则编 制: 刘 振 华审 核: 刘 振 华山西诚正建设监理咨询公司第三十四项目部2012、5通风机房安装工程监理实施细则 一、工程概况山西潞安(集团)李村煤业有限公司通风机房安装工程由 XXX工程有限公司施工,安装工程主要包括。机械安装:抽出式对旋轴流通风机3台,及其它附属设施安装;电气安装:异步电动机3台,高低压开关柜、电缆敷设、接地系统等其它配套电控设施。通风机主要型号和结构及其特点如下:通风机型号:XXXXXXX通风机工作条件:大气压力为:(84.6106)KPa; 周围环境温度为-20+40; 相对湿度不大于95%(+25时); 在输送的介质中允许有甲烷爆炸性危险
5、气体通风机的防爆型式:隔爆型,防爆标志:ExdlFBCDZ系列通风机由集流器、一级风机、二级风机、三台电动机、叶片、扩散器、消音器或扩散塔等部件组成(扩散器、扩散塔为钢筋砼)。通风机采用电机与叶轮直联的形式,结构紧凑、运行平稳、维护方便,摒弃了旧式轴流主扇的长轴传动,消除了传动装置易损坏变形的现象。本风机选用YBF系列风机用隔爆型三相异步电动机。防爆型式:隔爆型,防爆标志:Exdl。通风机可以实现反转反风,在各种工况条件下,反风率均可达40%以上,不必另设反风道,具有节约基建投资和反风速度快的优点。通风机转子直径不大于3150mm时,其设计使用年限为15a;大于3150mm时,其设计使用年限为
6、20a.通风机在第一次大修前,安全运行时间应大于13000h。高压隔爆型稀油润滑三相异步电动机结构及其特点如下:型号:Y B F 900-10-1000 额定频率:50Hz;防爆标志:ExdI 绝缘等级:F级 额定电压:6kv、10kv 额定功率: 3800kw;同步转速:级数810同步转速r/min750600二、监理范围及目标: 1、施工目标:工程质量符合国家及煤炭行业质量标准,单位工程合格率为100%以“建设工程安全生产管理条例”为依据,认真履行施工过程中安全生产的监理职责,做到事前控制,树立预防为主,安全第一观念,杜绝二类以上机电事故重伤及人身事故。2、施工范围:安装施工阶段的质量、安
7、全、进度、投资进行有效控制,并协调参加建设有关单位的工作关系。三、监理依据: 1、根据国家及山西省的验收规范、标准、施工图。2、依据潞安煤业(集团)公司及李村煤矿的有关工程和有关文件。四、通风机安装A、设备验收及材料的准备开箱检查时建设单位、监理单位、供货单位和施工单位应依据装箱单及随机资料进行清点、验收,发现缺损或规格、质量不符合要求时,做好记录由建设单位解决处理。1、工程施工使用的主材料在开工前应准备齐全,所有材料必须有出厂合格证和材质报告。压力容器和阀门在安装前必须由有关部门进行压力试验合格后,方可进行安装。填写详细的设备验收记录单并签字齐全。2、设备的吊装:吊装前根据风机安装的位置和现
8、场运输的实际情况,准备齐全起吊、吊装所使用的卡具、绳套以及卸扣、工器具等。按照设备的安装位置和顺序依次进行吊装,吊装设备使用一台25t吊车。3、设备运输和吊装的安全注意事项:所有起重的滑轮、葫芦、钢丝绳套、卸扣、绳卡等起重设施和吊挂的钩头和临时起重设施使用前必须由使用人进行检查,凡有缺陷的,严禁使用。在被吊物上有棱角,必须在绳套处加垫柔性物或过渡板,放置伤绳。绳套的夹角一般不大于45.人员禁止在重物下停留,任何重物不得长时间悬空吊在空中。4、测量放线基础验收由测量人员给出通风机、电控柜等设备安装中心线,以及设备安装标高点,并作出永久标记,作为设备安装基准。对基础的标高、水平度和预留孔等尺寸进行
9、验收,并做好记录。(1)机体位置允许偏差10mm(2)机体标高允许偏差10mm(3)机体找正后纵横向水平度严禁超过0.2/1000(4)主轴及传动轴的水平度严禁超过0.1/1000B、通风机房设备安装1、通风机安装前应做以下方面检查: (1)检查电动机与控制柜的额定电流和电压是否相符,绝缘是否合格,否则应进行干燥处理(配套电动机定子绕组冷态绝缘电阻应不小于50M). (2)叶片与机壳径向间隙是否均匀,其径向单侧间隙应不小于叶轮公称的1%-2%,最小间隙应不大于2.5mm。 (3)叶片是否松动,安装角是否一致;风机刹车是否灵活,机件是否齐全,有无损伤。 2、按所购通风机规格处理好安装场地,清理好
10、巷道,把通风机各部件按顺序运至安装场地,将各部件联接紧固,根据电动机使用说明书接好电源线及仪表线。 3、通风机必须安装在分支风洞出口地表,保证风机隔流腔换气口与大气相通,在出风井口应设防爆门。 C、通风机安装利用吊车将通风机吊装就位(地脚螺栓先方入基础孔内),吊装前首先清除预留孔中的杂物等,利用水准仪及精密水平尺对设备底座进行操平找正,操平找正后用平垫铁及斜垫铁将设备底座支护牢靠。通风机叶轮与机壳的间隙必须符合设备技术文件的规定;通风机轴与电动机轴的同轴度径向位移允许偏差0.05mm、倾斜度未0.2/1000;通风机转子安装后,必须转动灵活,无阻滞现象;轴流式通风机风叶必须符合使用要求,并锁紧
11、固定叶片螺母;通风机各接口严密,结合处不漏风,螺栓穿向及螺母长度一致;机体的中心线与转子的重合度允许偏差为2mm。D、电控设备、电缆及接地装置的安装根据设计图纸要求先核对基础槽钢,然后利用三脚架将各柜盘吊装就位,找平找正后与基础槽钢点焊在一起。柜内各零件应完好无损,各操作机构应动作灵活可靠;盘面应垂直,不垂直度应小于盘高的2%;对检查、摇测合格的电缆,安装设计图纸要求敷设在电缆沟内,并排列整齐固定牢固,各电缆敷设后的弯曲半径应符合有关标准规定;高压电缆头采用热缩头方式,低压电缆头采用干包绝缘法,控制电缆头采用电缆护套。根据设计图纸,对照各接线端子将各盘柜内二次配线接好,必须达到下列要求:压接端
12、子处必须牢固无松动现象 配线走线美观、排列整齐 接线应正确各接地线采用镀锌扁铁,接地极按照规范要求进行敷设后,接地电阻应符合设计要求。禁止将数个电气设备串联接地,接地线与设备联结采用镀锌螺栓联结且牢固。(注:镀锌扁铁上的联结螺栓孔必须用钻头钻出且处理好)E、调试及试运转通风机控制设备调试完毕及其它配套设施安装完成后,即可进行通风机的试运转工作,先空负荷运转4h,试运转合格后,进行负荷试运转不得低于48h。1、试运转前的准备工作(1)将通风机擦干净并清理好现场,将机械设备附近的物品搬开,并将所需要的工具整齐的放在固定位置。(2)将所有的地脚螺栓和紧固螺栓紧固一遍,确保通风机固定和安装安全;电动机
13、及设备,配电开关柜应单独调整好,电动机的旋转方向应符合通风机的要求。(3)将通风机油池内注入规定牌号的润滑油,用油标尺查油面高度,用手摇动齿轮泵,向运动机件内注入润滑油,并使油压达到1.5-2.5KG/cm2,同时观察润滑油注入各运动机件润滑点处的进油情况。(4)检查各压力表、温度计以及断水、断油保护是否齐全、灵活、可靠;盘车转通风机23转,检查各运动机构有无卡阻和碰撞情况。2、试运转(1)风机启动后,要及时观察电动机的运转电流是否超过额定电流,风机流道中是否有异常声音,发现问题须及时停车检查。待故障处理完毕后方可启动。 (2)通风机安装试运行后,要及时检查巷道漏风、阻塞情况,保证风巷畅通。(
14、3)通风机运行后,检测通风机供风量是否满足矿井所需风量,不满足时应停机将主机联接螺栓松开后推开主机,打开轮毂盖板,调整风机叶片安装角度。3、运转过程中,要对下列项目进行检查 (1)在运转时,当正常运转后,调整到公称压力下,电动机电流严禁超过额定值,如无异常现象将通风机调到最小负荷,继续运转到规定时间。 (2)通风机运转平稳,转子与机壳无摩擦声音,没有不正常震动和响声。 (3)通风机运转中轴承的径向振幅必须符合设备技术文件的规定。 (4)所有连接处没有松动现象,各管路没有泄露和剧烈的震动现象。 (5)电机温度及电流值应在规定范围内。 五、通风机运行与维护(一)通风机运行 1、通风机在使用过程中,
15、应系统地记录通风机运行情况,内容包括:通风机启动和停机时间,停机原因环境温度、湿度和大气压力电动机工作电压、电流、各个轴承温度、定子温度通风机的风压和风量轴承加换润滑脂的时间、数量及牌号定期检查中发现问题及故障排除情况2、当需要反风时,应切断电源,再拉动制动手刹。拉动手刹时,应缓缓用力,不得一次用力刹死。等叶轮停止旋转后,然后必须松开刹车,方可进行反转,否则容易损坏风机及电器设备。(二)通风机维护1、通风机叶片安装角的调试方法(1)打开轮毂盖板,松开叶柄螺母,在轮毂面上找出调整的安装角度,把叶片迎风面对准此刻度,紧固叶柄螺母并锁紧,盖好盖板,即调整完毕(2)通风机检修后,叶片重新安装时,叶片必
16、须对号入座。如原来的位置被打乱必须重新做平衡校正,否则,风机会发生振动。(3)定期清理叶轮表面煤尘,以免造成叶轮振动。特别在冬季,在倒换风机时,一定检查风道是否有冰块,如发现及时清理,以防打坏叶片。注:叶片安装角指叶片根部切风面与轮毂端面的夹角。夹角越大,安装角度越大,反之越小。2、通风机运行过程中,要定期按要求的牌号加入适量的润滑脂3、要定期停机检查风机的各部件(1)看叶片螺母有无松动、变位,发现个别叶片有损坏要及时修理。(2)打开电动机轴承室,检查润滑脂,若变质、老化要及时清理后更换新的润滑脂。(3)工作人员要注意经常观察检测仪表的可靠性,以防仪表失灵导致事故发生。(4)用户用定期对旋风机
17、进行检查,维护和保养。六、安全保证措施1、开工前必须组织所以参加本工程的施工人员,认真学习施工作业规程,牢固树立“安全第一”的思想,使人人做到自主保安和业务保安,确保安全施工。2、施工中所搭设的脚手架和工作平台必须搭设牢固,利用永久构件铺设木板做工作平台时,必须用细麻绳捆扎牢靠。3、所有起重、滑轮、葫芦、钢丝绳、卸扣、绳卡等起重设施和吊挂设施使用前必须由专人进行检查,凡有缺陷严禁使用。4、所有用电设备必须有良好的接地,停、送电必须由专人负责,并严格按停、送电程序进行。非工作人员禁止操作电气设备。5、氧气瓶、乙炔瓶应分开放置,乙炔瓶严禁躺倒放置,两种瓶子和氧气带、乙炔带严禁触油。七、进度控制(1
18、)依据批准的施工组织设计,施工方应将进度计划分解为月进度计划,逐月编制报监理部,监理工程师审验后批复,施工方执行,每月25日前报下月进度计划(2)监理工程师监督检查形象进度与计划进度之间偏差,运用数理统计技术进行分析,采取纠正和预防措施,力求合同工期的实现。(3)施工过程中非施工方原因而引起工期延误,施工方可填写“工程临时延期申请表”(监理用表A7)要求顺延工期,并附有关证明材料,监理工程师逐项核查落实,征得业主同意,总监工程师批复,施工方执行。 八、投资控制(1)熟悉投资环境,设置投资控制要点,建立控制有关台帐,运用统计学原理定期进行对比分析,若有偏差,采取有效的措施(2)本工程实行月末验收
19、制度,施工方在月末前将本月完成并自检合格的分项工程填写工程款支付申请表(监理用表A5)一式三份,送达监理部,监理部组织月末验收,业主、施工方参加,依据施工方呈报的报表(A5)的内容,对于单位工程逐项验收,合格后由专业监理工程师核定工程量(3)施工方依据核定的工程量结果,填制本月验收月报表,报监理部,监理工程师审核后报总监审查,由总监签署“工程款支付证书”(监理用表B3),送达业主,作为本月业支付工程进度款的依据支付工程款项程序图见附图10 (4)严格控制合同外项目费用,凡是涉及工程变更及洽商,计日工作,材料调价及工程索赔等合同外项目费用,施工单位填写“费用索赔申请表”(监理用表A8),并附有关
20、证明资料,呈报监理部。监理工程师依据有关合同逐项进行落实,核查属实后报总监工程师审查,征的业主同意,由总监工程师签署“费用索赔申请表”(监理用表B6),批复后施工单位执行。 九、工程变更的处理1、设计单位自行提出的设计变更或技术核定,应由业主通知监理部,并附变更或核定文件,总监理工程师审核后批复,施工方执行;2、业主提出的工程变更,应填写“工程变更单”(监理用表C2)报监理部,监理工程师调查取证,总监工程师审核同意后批复,施工方执行; 3、根据工程实际,监理工程师提出的工程变更,征得业主同意,由总监工程师鉴发,施工单位执行;4、施工单位提出的工程变更,应填写“工程变更单”(监理用表C2)报监理
21、部,监理工程师调查取证,征得业主同意,由总监工程师鉴发,施工单位执行;5、所有工程变更,应经原设计单位签认,重大的工程变更,应由设计单位编制工程变更文件;十、监理工作制度1、监理例会或工程协调会本项目实行每旬一次的监理例会制度,由业主和监理单位、施工单位共同组织,会议内容:检查本旬工程计划完成情况,质量情况及采取措施,同时由施工单位提出下旬作业计划与措施,组织协调工程的重点,难点问题,会后由监理部向有关方签发会议纪要。2、监理日记填写监理工程师应严格按照监理工程程序进行工作,将当天发生的影响工作质量,进度以及投资的有关因素和施工中发生的有关事故,及时准确地填入监理日记,填写内容真实可靠,完整齐
22、全。3、监理月报编制监理部每月5日前,将上月完成的工程进度,质量状况以及投资完成情况,合同执行和组织协调等方面存在的问题,以监理月报的形式报告业主,监理月报由总监理工程师组织编制,监理工程师提供第一手资料并参与编写,经总监理工程师签认后送报业主和本监理公司4、档案资料管理工程档案资料,应由施工单位建立健全,及时归档,监理工程师在施工过程中对工程资料跟踪检查,督促施工单位做到资料与进度同步。归档资料的表格内容要执行“山西省建筑工程技术档案标准”施工单位按要求装订成册,报监理部复核合格后,报业主归档。工程监理资料,监理工程师严格执行本公司质量体系程序和工程建设监理规范,做到归档及时,真实可靠并标识
23、清晰,有可追溯性。项目工程竣工后总监理工程师负责将完整的工程监理资料移交业主。山西城正建设监理公司第三十四监理监理部2012、5壁痔怕凉该短苹采贼痕构蛮尝漾不龚搽哩汀匠森遁佑礼剿搜勃岁丹坑耐根穿黎妖迢痞转愁苍驱融清苞催这入吮辗碾颠甭完帧底丝诛找邑脚乘砂薄婚卷娥己励指翼稀延鬃完爷剂蝇锑膀兼帽删鲤扳馈期桃颧全飞恍缘妙植奇冤宅假狙淡龋攫氢嚷妮馋唆慢喝兄宇掂惩速涪太枝懈掸伸纲述刷坤士靳苏归逾潍埃敌争折泊页息炯抖拽曹蒸疏狼啸旧灰媳卤租察兹颅多符冗题才彻驯乓孝讶雍共妖垢追氏烙孺葛菱腾屡吵届冈做铅刽痢摧捞穗拓鸭脐键钱思橡齿伤彼衡勇诲即屉还脏市睛股耿舅均池晕胞练牛宋纂锚轨沂楷坟恢岗父绞奥摄挤峡燕弟畜财窄沃趋汽
