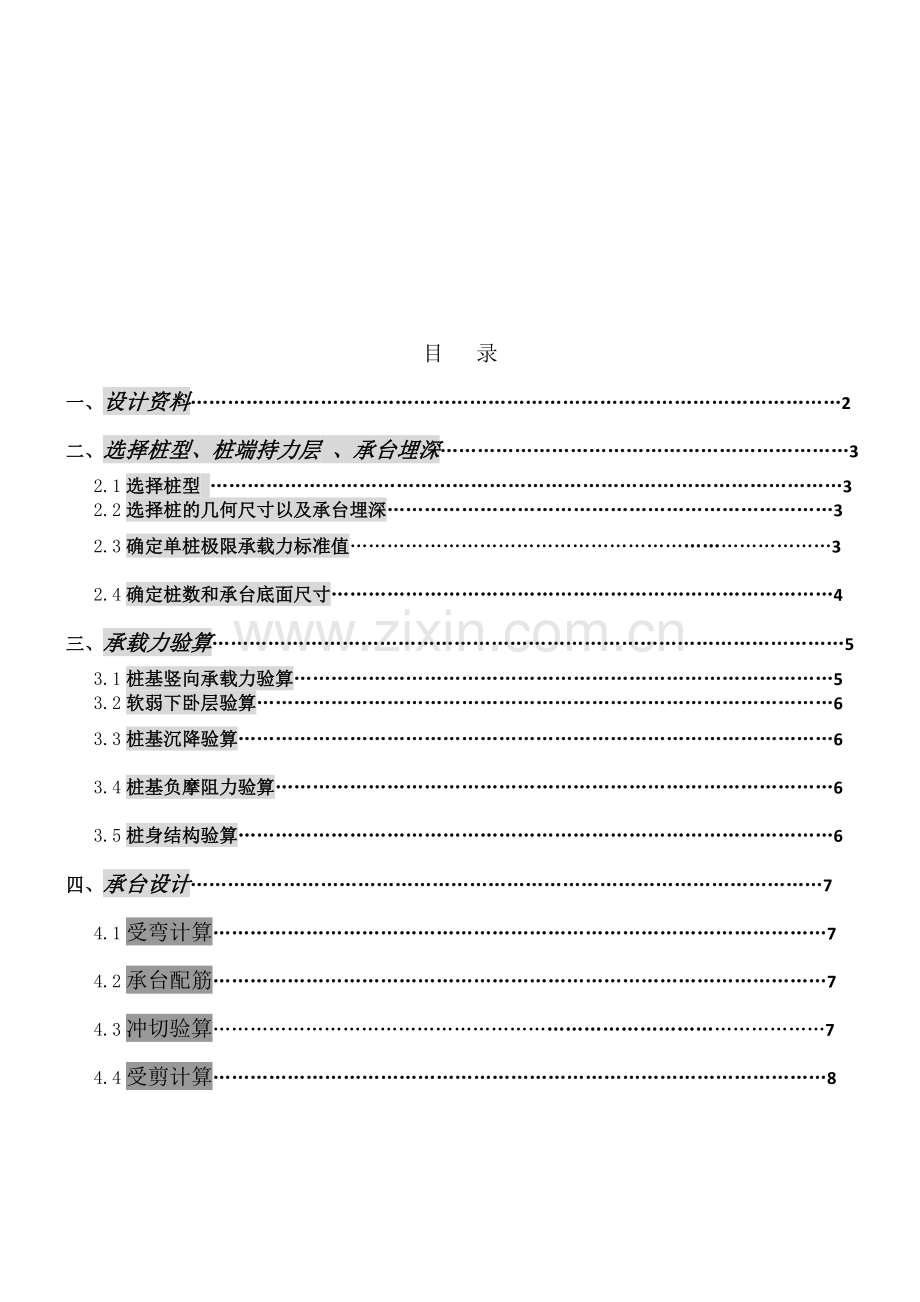

目 录
一、设计资料……………………………………………………………………………………………2
二、选择桩型、桩端持力层 、承台埋深…………………………………………………………3
2.1选择桩型 …………………………………………………………………………………………3
2.2选择桩的几何尺寸以及承台埋深………………………………………………………………3
2.3确定单桩极限承载力标准值……………………………………………………………………3
2.4确定桩数和承台底面尺寸………………………………………………………………………4
三、承载力验算…………………………………………………………………………………………5
3.1桩基竖向承载力验算……………………………………………………………………………5
3.2软弱下卧层验算…………………………………………………………………………………6
3.3桩基沉降验算……………………………………………………………………………………6
3.4桩基负摩阻力验算………………………………………………………………………………6
3.5桩身结构验算……………………………………………………………………………………6
四、承台设计…………………………………………………………………………………………7
4.1受弯计算………………………………………………………………………………………7
4.2承台配筋………………………………………………………………………………………7
4.3冲切验算………………………………………………………………………………………7
4.4受剪计算………………………………………………………………………………………8

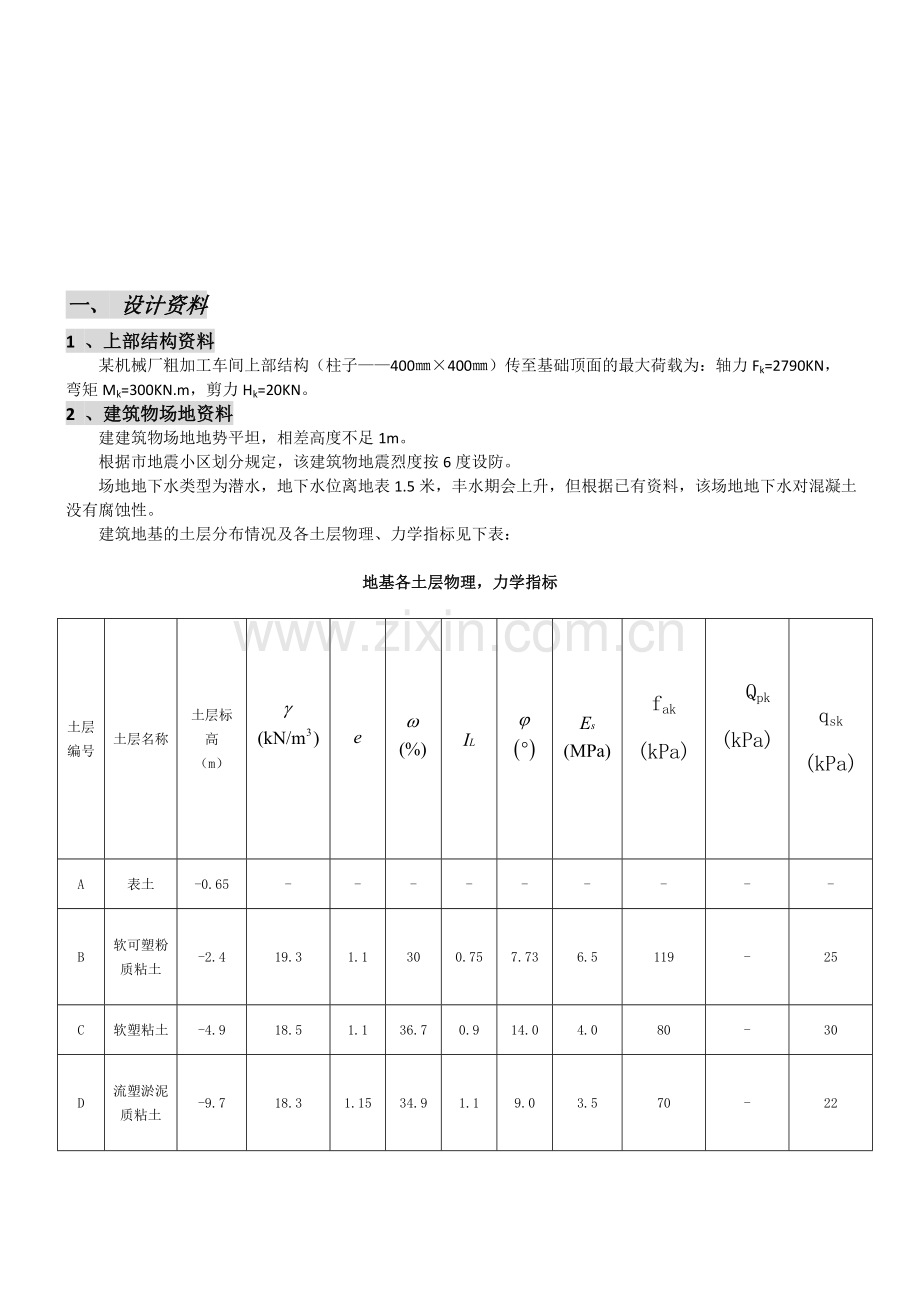

一、 设计资料
1 、上部结构资料
某机械厂粗加工车间上部结构（柱子——400㎜×400㎜）传至基础顶面的最大荷载为：轴力Fk=2790KN，
弯矩Mk=300KN.m，剪力Hk=20KN。
2 、建筑物场地资料
建建筑物场地地势平坦，相差高度不足1m。
根据市地震小区划分规定，该建筑物地震烈度按6度设防。
场地地下水类型为潜水，地下水位离地表1.5米，丰水期会上升，但根据已有资料，该场地地下水对混凝土没有腐蚀性。
建筑地基的土层分布情况及各土层物理、力学指标见下表：

地基各土层物理，力学指标

土层
编号
土层名称
土层标高
（m）

fak
(kPa)

Qpk
(kPa)

qsk
(kPa)
A
表土
-0.65
-
-
-
-
-
-
-
-
-
B
软可塑粉质粘土
-2.4
19.3
1.1
30
0.75
7.73
6.5
119
-
25
C
软塑粘土
-4.9
18.5
1.1
36.7
0.9
14.0
4.0
80
-
30
D
流塑淤泥质粘土
-9.7
18.3
1.15
34.9
1.1
9.0
3.5
70
-
22
E
软塑粉土
-12.95
18.6
0.97
33.5
0.8
4.6
7.2
120
700
23
F
同硬度软塑粉土
-
19.4
0.91
24.9
0.25
8.0
7.7
190
1600
50

二.、选择桩型、桩端持力层 、承台埋深
1、 选择桩型
因为柱底荷载大 ，不宜采用筏基础。
根据施工场地、地基条件以及场地周围环境条件，选择桩基础。因转孔灌注桩泥水排泄不便，为减少对周围环境污染，所以采用静压预制桩，这样可以较好的保证桩身质量，并在较短的施工工期完成沉桩任务，同时，当地的施工技术力量、施工设备以及材料供应也为采用静压桩提供可能性。
2 、选择桩的几何尺寸以及承台埋深

依据地基土的分布，第3层是软塑粘土，且比较薄，第4层是流塑淤泥质粘土，第5层是软塑粉土约为4.2m厚，第6层是与地5层同硬度软塑粉土，所以第6层是比较适合的桩端持力层。桩端全断面进入持力层4m（>2d），桩顶进入承台100mm，桩尖取0.15m，由于第1层厚0.3m，地下水位为离地表1.5m,为了使地下水对承台没有影响，所以选择承台底进入第2层土0.9m，即承台埋深为1.2m，桩长h即为
h=0.65+1.75+2.5+4.8+3.25+4-1.2+0.1+0.5=14.05m
桩截面尺寸选用：由于经验关系建议：楼层<10时,桩边长取300～400,400mm×400mm，右 图为桩基及土层分布示意图。
3、 确定单桩极限承载力标准值

①桩端的竖向极限承载力标准值的计算公式

Ra= Quk/2
Up――桩身截面周长，m。
――桩穿过第i层土的厚度。
――桩身横截面积，扩底桩为桩底水平投影面积，，
按静力触探法确定单桩竖向极限承载力标准值：

=700x0.4x0.4+0.4x4x（25x1.2+30x2.5+22x4.8+23x3.25+50x4）
=888.56KN
Ra= Quk/2=848.56/2=444.28KN
②假定桩截面配筋率为0.9%；
Ra=ψcfcAps+0.9f， yA， s=0.85x14.3x0.4²+0.9x210x0.09x0.4²=4666.4KN；
故取Ra=444.28KN。

4、确定桩数和承台底面尺寸
初选取承台底面为3.6mx3.6m，桩中心距1300mm>3d=1200mm。
G=3.62x1.2x20=311KN
n>μ(Fk+Gk)/Ra=1.1x(2790+311)/444.28=7.68
鉴于持力层性状，保险起见，增加一根桩，
取n=9根。

桩平面布置图及剖面图：

九桩桩基础
三、承载力验算
承台及桩身混凝土强度等级均采用C30，桩身保护层厚度取50mm。

1、桩基竖向承载力验算
1）轴心受压时：
Qk=（Fk+Gk）/9=(2790+311)/9=344.6KN<Ra=444.28KN,故满足要求。
2）偏心受压时：
Nk=
=344.6
=344.641=
R=Ra+ηcfak=Ac=444.28+x0.32x116.2x1.44=491.4KN
Nk<R:344.6KN<491.4KN;Nkmax<1.2R:385.6KN<589.7KN。故满足要求。
3）单桩水平力设计值验算：
b0=1.5b+0.5=1.5x0.4+0.5=1.1m
hm=2x(d+1)=2x(0.4+1)=2.8m
m==11.65MN/m2
α===3.0
αh=3.0x14.05=42.15m>4.0m, αh=4.0m,νx=2.441;
RHa=0.75α3EIx0a/νx==4.5KN
Hik==20/9=2.22<4.5KN。

2、软弱下卧层验算
不存在软弱下卧层，所以不进行验算。
3、桩基沉降验算
本设计的建筑属于丙级建筑，所选持力层较为合理，所以不进行验算。
4、桩基负摩阻力验算
由于地基土层都比较均匀且，建筑属于丙级建筑，沉降不明显，所以这里不进行负摩阻力的验算。
5、桩身结构验算
1）配筋验算
前面已经验算，0.9%的配筋提供，足够保证。
根据构造选择桩身钢筋：打入式预制桩最小配筋率为0.8%，已假定截面配筋率为
0.9%。
As=ρhb=0.009x400x400=1440mm2
选配422=1520mm2
箍筋：中间段ф6@200，桩顶和桩尖加密ф6@50，其余采用ф6@100。
2）起吊验算
按2点起吊验算，桩长14.05m，
MA=MB=MAB=0.0214ql2
=0.0214x24x14.052
=101.4KN.m
抗弯验算：As=1520mm2，ρ=0.9%，得ξ=ρ=0.009x300/(1x14.3)=0.189
M=α1fcbhξ(1-0.5ξ)
=1.0x14.3x400x3602x0.189(1+0.5x0.189)
=153.35KN.m
M>1.35MA=136.9KN.m,故配筋满足起吊要求。

四、承台设计
承台有效高度为900mm，
1） 受弯计算, 单桩净反力N=Fk/9=310KN
桩基承台的弯矩设计值：
Mx==310x1.125x3=1046.25KN.m
My==310x1.1x3=1023KN.m
2）承台配筋（rs=0.9）
Asy==1046.25x106/(0.9x210x900)=6151mm2
选配ф20@150，As=7540.8mm2
Asx==1023x106/(0.9x210x900)=6014 mm2
选配ф20@150，As=7540.8mm2，且按构造配置箍筋。
3)冲切验算
单桩净反力：N=Fk/9=310KN,
a0x=0.925m>h0，故a0x取h0=0.9m; a0y=0.9m
冲跨比：λ0x=a0x/h0=0.9/0.9=1;λ0y= a0y/h0=0.9/0.9=1
冲切系数：β0x=β0y= 0.72/（λ0x+0.2）=0.72/（1+0.2）=0.6
r0F1=2[β0x(bc+a0y)+ β0y(ha+a0x)]fth0
=2x[0.6x(0.35+0.925)+0.6x(0.4+0.9)]x1.43x0.9
=3977KN>Fi=Fk-=2790-3x310=1860KN
作用在冲切破坏锥体上相应荷载效应基本组合冲切设计值：
Fi=Fk-=2790-3x310=1860KN，故抗冲切满足要求。
4）受剪计算
λ0x= ax/h0=09/0.9=1<3；λ0y= ay/h0=0.925/0.9=1.03<3
故取λ0x=λ0y=3。
剪切系数：β0x=β0y==0.027
Vmax=385.6KN
Vu=βfcb0h0=0.027x14.3x3.6x0.9=1251KN>Vmax
故受剪承载能力满足。
