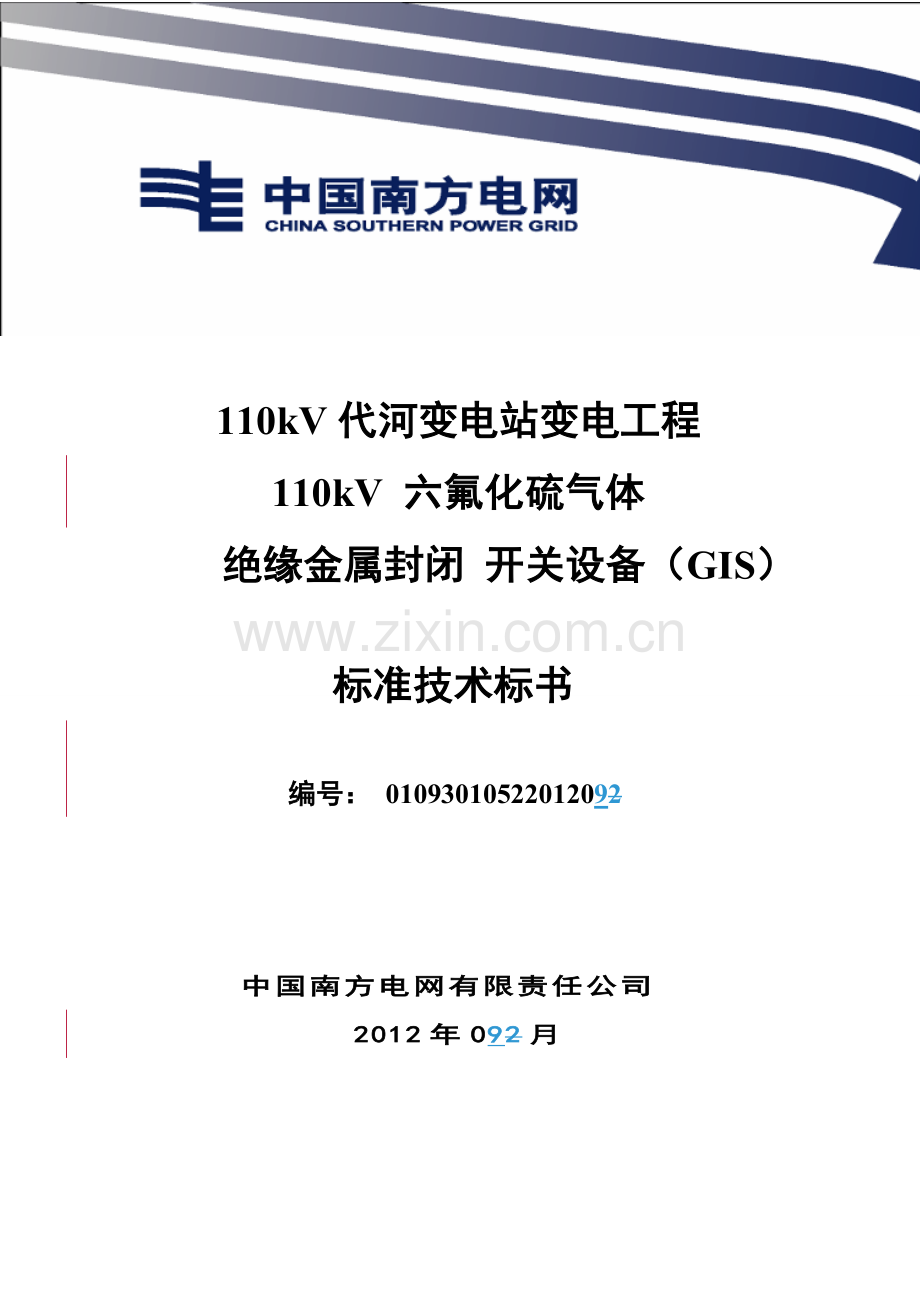

南方电网设备标准技术标书.doc

110kV代河变电站变电工程
110kV 六氟化硫气体
绝缘金属封闭 开关设备（GIS）
标准技术标书
编号： 01093010522012092

中国南方电网有限责任公司
2012年092月

目 录

1 总则 1
2 工作范围 1
2.1 工程概况 1
2.2 范围和界限 2
2.3 服务范围 2
3 应遵循的主要标准 3
4使用条件 4
4.1正常使用条件 5
4.2特殊使用条件 6
5 技术要求 7
5.1 基本参数 7
5.2 设计和结构要求 13
5.3专业接口要求 29
6 试验 34
6.1型式试验 34
★6.2 出厂试验 35
6.3 现场交接试验 37
7 产品对环境的影响 39
8 企业VI标识 39
9 技术文件要求 39
9.1一般要求 39
9.2 资料文件 40
9.3设计联络 41
10 监造、包装、运输、安装及质量保证 41
10.1 监造 41
10.2 包装 42
10.3 运输 42
10.4 安装指导 42
10.5 质量保证 42
11设备技术参数和性能要求响应表 43
12备品备件及专用工具 52
12.1必备的备品备件、专用工具和仪器仪表 52
12.2推荐的备品备件、专用工具和仪器仪表 53
14 LCC数据文件 54
15 技术差异表 54
16 投标方需说明的其他问题 55

1 总则
1.1 本招标技术文件适用于中国南方电网公司 云南电网公司曲靖供电局 公司电网建设工程项目采购的110kV电压等级的六氟化硫气体绝缘金属封闭开关设备（GIS）， 它提出了该设备本体及附属设备的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2 本设备招标技术文件提出的是最低限度的技术要求。凡本招标技术文件中未规定，但在相关设备的行业标准、国家标准或IEC标准中有规定的规范条文，投标方应按相投标准的最高技术要求执行条文进行设备设计、制造、试验和安装。对国家有关安全、环保等强制性标准，必须满足其要求(如压力容器、高电压设备等)。
1.3 如果投标方没有以书面形式对本招标技术文件的条文提出异议， 则意味着投标方提供的设备完全符合本招标技术文件的要求。如有异议，不管是多么微小， 都应在投标文件中以“技术差异表”为标题的专门章节中加以详细描述。
1.4 本招标技术文件所使用的标准如遇与投标方所执行的标准不一致时， 按技术要求较高的标准执行。
1.5 本招标技术文件经买、卖双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。
1.6 本招标技术文件未尽事宜，由买、卖双方协商确定。
1.7 投标方在投标技术文件中应如实反映投标产品与本招标技术文件的技术差异。如果投标方没有提出技术差异，而在执行合同的过程中，招标方发现投标方提供的产品与其投标技术文件的条文存在差异，招标方有权利要求退货，并追究投标方违约责任。
1.8 投标方应在投标技术部分按本招标技术文件的要求如实详细的填写投标设备的标准配置表，并在投标商务部分按此标准配置进行报价，如发现二者有矛盾之处，将按有利于招标方的条款执行。
1.9 投标方应充分理解本招标技术文件并按具体条款、格式要求填写投标的技术文件，如发现投标的技术文件条款、格式不符合本招标技术文件的要求，则认为投标不严肃，在评标时将有不同程度的扣分。
1.10 标注“★”的条款为关键条款，投标设备的性能和参数不应低于这些条款规定。

2 工作范围
2.1 工程概况
本标书采购的设备适用的工程概况见表2.1：工程概况一览表。

表2.1 工程概况一览表 （项目单位填写）
序号
名 称
内 容
1
工程名称
110kV代河变电站三期工程
2
工程建设单位
云南电网公司曲靖供电局
3
工程地址
曲靖市麒麟区110kV代河变电站
2.2 范围和界限
(1) 本标书适应于中国南方电网公司所属变电站（发电厂）新建、扩建及改造工程，安装在户内或户外并运行在频率为50Hz、110kV电压等级的GIS及其操动机构和辅助设备。
(2) 运输
运输条件： 铁路+公路 （项目单位填写）
(3) 现场安装和试验在投标方的技术指导和监督下由投标招标方完成。
(4）本标书未说明, 但又与设计、制造、装配、试验、运输、包装、保管、安装和运行维护有关的技术要求,按条款3所规定的有关标准执行。
2.3 服务范围
(1) 投标方应按本标书的要求提供全新的、合格的500kV110kV电压等级的GIS设备及其附属设备、备品备件、专用工具和仪器。
投标方所提供的组件或附件如需向第三方外购时, 投标方应对质量向招标方负责, 并提供相应出厂和验收报告。
（2）供货范围一览表
投标方提供的110kV电压等级的GIS设备的具体规格、数量见表2.3: 供货范围及设备技术规格一览表。投标方应如实填写“投标方保证”栏。
表2.3供货范围及设备技术规格一览表
序号
名 称
单位
招标方要求
投标方保证
型式、规格
数量
型式、规格
数量
1
110kV 户内GIS组合电器电缆出线间隔
间隔
126kV 2000A 31.5kA 80kA（配：①断路器1组；②隔离开关2组；③检修用接地开关2组；④快速接地开关1组；⑤电流互感器：2×600/1A，5P30/5P30级，30VA/30VA，3只；5P30/0.5S/0.2S级，30VA/30VA/30VA,3只。
⑥电压互感器：110/√3/0.1/√3 /0.1kV，0.5/3P级 ，30/30VA，1只；⑦避雷器：108/268kV，3只；⑧控制柜LCP：1个）
3

2
110kV 户内GIS组合电器 #1主变架空进线间隔
间隔
126kV 2000A 31.5kA 80kA（配：①断路器1组；②隔离开关2组；③检修用接地开关3组；④电流互感器：2×300/1A，5P30/5P30/0.2S，30VA/30VA/30VA，3只；5P30/5P30/0.5S,30VA/30VA/30VA，3只；⑤架空套管1组；⑥控制柜LCP：1个）
1

3
110kV 户内GIS组合电器 #2主变架空进线间隔
间隔
126kV 1250A 31.5kA 80kA（配：①断路器1组；②隔离开关3组；③检修用接地开关3组；④电流互感器：2×300/1A，5P30/5P30/0.2S，30VA/30VA/30VA，3只；5P30/5P30/0.5S,30VA/30VA/30VA，3只；⑤架空套管1组；⑥控制柜LCP：1个）
1

4
110kV 户内GIS组合电器 分段间隔
间隔
126kV 2000A 31.5kA 80kA（配：①断路器1组；②隔离开关2组；③检修用接地开关2组；④电流互感器：2×600/1A， 5P30/5P30级，30VA/30VA ，3只，5P30/0.5S/0.2S级，30VA/30VA/30VA ，3只；
⑤控制柜LCP：1个）
1

5
110kV 户内GIS组合电器 母线PT间隔
间隔
126kV 2000A 31.5kA 80kA （内配：①PT: 110/√3:0.1/√3:0.1/√3:0.1/√3:0.1kV，0.2/3P/3P/3P, 50/50/50/100VA,3台；②隔离开关2组；③快速接地开关1组；④检修用接地开关1组；）
2

6
110kV(三相共箱)GIS主母线
米
126kV 2000A 31.5kA 80kA（内配：②隔离开关2组；②检修用接地开关2组）
6

供货范围包括：
a) 一次回路以架空进线套管或电缆终端外壳为界。投标方提供GIS底架、支架、平台等及安装所需紧固件，提供设备引接至主地网的接地体（铜带）。
b) 二次回路: 以就地控制柜为界。投标方提供GIS内部所有配线，所有SF6管路。投标方负责由就地控制柜至主控室的所有配线。
(3) 工厂试验由投标方在生产厂家内完成, 但应有投标方代表参加, 参加工厂验收的人数及天数等规定详见标书商务部分。
(4) 现场安装和试验在投标方的技术指导下由投标招标方完成, 投标方协助投标招标方按标准检查安装质量, 处理调试投运过程中出现的问题, 并提供备品、备件，做好销售服务工作.。投标方应选派有经验的技术人员, 对安装和运行人员免费培训。安装督导的工作范围及人数和天数等规定详见标书商务部分。
（5）投标方应协助投标招标方解决设备运行中出现的问题。
（6）设计联络会议的地点及投标方参加人员的人数和天数等规定详见标书商务部分。
(7) 设备安装、调试和性能试验合格后方可投运。设备投运并稳定运行后，投标方和招标方（业主）双方应根据相关法律、法规和公司管理制度签署合同设备的验收证明书。该证明书共两份，双方各执一份。
(8) 如果安装、调试、性能试验、试运行及质保期内技术指标一项或多项不能满足合同技术部分要求，招、投标双方共同分析原因，分清责任，如属制造方面的原因，或涉及索赔部分，按商务部分有关条款执行。
3 应遵循的主要标准
除本标书特殊规定外, 投标方所提供的设备均按规定的标准和规程的最新版本进行设计、制造、试验和安装。如果这些标准内容有矛盾时, 应按技术要求较高最高的条款执行或按双方商定的标准执行。如果投标方选用本标书规定以外的标准时, 则需提交这种替换标准供审查和分析。仅在投标方已证明替换标准相当或优于标书规定的标准, 并从招标方处获得书面的认可才能使用。提交供审查的标准应为中文版本。主要引用标准如下：

GB 156 额定电压
GB 311.1 高压输变电设备的绝缘配合
GB 1207 电磁式电压互感器
GB 1208 电流互感器
GB 1984 高压交流断路器
GB 1985 高压交流隔离开关和接地开关
GB 4208 外壳防护等级（1P代码）
GB 7354 局部放电测量
GB 7674 额定电压72.5kV及以上气体绝缘金属封闭开关设备
GB 11032 交流无间隙金属氧化物避雷器
GB 50150 电气装置安装工程电气设备交接试验标准
GB/T 311.2 绝缘配合 第2部分：高压输变电设备的绝缘配合使用导则
GB/T 2900.20 电工术语 高压开关设备
GB/T 5582 高压电力设备外绝缘污秽等级
GB/T 8905 六氟化硫电气设备中气体管理和检查导则
GB/T 16935.1 低压系统内设备的绝缘配合 第1部分：原理、要求和试验
DL/T 402 交流高压断路器订货技术条件
DL/T 486 交流高压隔离开关和接地开关订货技术条件
DL/T 555 气体绝缘金属封闭开关设备现场耐压及绝缘试验导则
DL/T 593 高压开关设备和控制设备标准的共用技术要求
DL/T 617 气体绝缘金属封闭开关设备技术条件
DL/T 618 气体绝缘金属封闭开关设备现场交接试验规程
DL/T 728 气体绝缘金属封闭开关设备订货技术导则
Q/CSG 1 0007 电力设备预防性试验规程
中国南方电网有限责任公司- 110kV GIS技术规范

4使用条件
本招标书技术文件要采购的110kV电压等级的GIS设备，其安装地点的实际外部条件见表4.1: 设备外部条件一览表。投标方应对所提供的设备绝缘水平、温升等相关性能参数在工程实际外部条件下进行校验、核对，使所供设备满足实际外部条件要求及全工况运行要求。
表4.1 设备外部条件一览表 （项目单位填写）
序号
名 称
单位
数值
备注（须说明本工程适用的是正常使用条件或是特殊使用条件）
1
环境温度
最高日温度
℃
36
正常使用条件
最低日温度
-15
正常使用条件
最大日温差
37.8
正常使用条件
2
海拔
m
2000
特殊使用条件
3
太阳辐射强度
W/cm2
0.1
正常使用条件
4
污秽等级

Ⅲ级
正常使用条件
5
覆冰厚度
mm
15
正常使用条件
6
风速
m/s
27
正常使用条件
7
相对湿度
最大日相对湿度
%
84

正常使用条件
最大月平均相对湿度
72
正常使用条件
8
耐受地震能力（指水平加速度，安全系数不小于1.67。水平加速度应计及设备支架的动力放大系数1.2）
g

0.15
正常使用条件
9
系统标称电压：
kV
110kV
正常使用条件
10
系统最高电压
kV
126kV
正常使用条件
11
系统额定频率
Hz
50
/
12
系统中性点接地方式：

间隙接地
/
13
安装点母线短路电流：
kA
31.5
/
14
直流控制电压
V
220
/
15
设备运输条件

铁路+公路
/

4.1正常使用条件
4.1.1 周围空气温度
最高不超过40℃，且在24h内测得的平均温度不超过35℃。
最低温度不低于-10℃。
4.1.2 环境相对湿度（在25℃时）
日相对湿度平均值不大于95%；
月相对湿度平均值不大于90%。
应考虑凝露对设备的影响。
4.1.3 太阳辐射强度
户内GIS的阳光辐射强度可以忽略；户外GIS应考虑阳光辐射强度的影响，晴天中午的辐射强度为1000W/m2。
4.1.4 海拔高度
适用于设备的外绝缘，绝缘水平的设计规定海拔高度不超过1000m。
4.1.5 污秽
周围空气可能存在尘埃、烟、腐蚀性和／或可燃性气体、蒸汽或盐雾的污染，其污秽等级规定为III级。其外绝缘爬电比距规定为：
相对地：不小于25mm/kV；
4.1.6 覆冰厚度
不超过10mm。
4.1.7 降雨量
年最大：2600mm
日最大：300mm
4.1.8 风速
正常使用条件：不超过34m/s（相应于圆柱表面上的700Pa）
4.1.9 振动
耐受地震烈度规定为8度：
水平分量 0.25g
垂直分量 0.125g
本设备应能承受用三周正弦波的0.25g水平加速度和0.125g垂直加速度同时施加于支持结构最低部分时，在共振条件下所发生的动态地震应力，并且安全系数应大于1.67。
4.1.10 共模电压
由于主回路的开合操作，在辅助和控制回路上所感应的共模电压幅值不超过1.6kV。
4.2特殊使用条件
4.2.1 周围空气温度和湿度
对于酷热气候，应优先选用的最低和最高温度的范围规定为：-25℃～+55℃。
日相对湿度平均值不大于98%。
4.2.2 海拔高度
对于使用在海拔高于1000m处的GIS，其外绝缘在标准参考大气条件下的绝缘水平是将适用场所要求的绝缘耐受电压乘以海拔修正系数Ka。
系数Ka可按下式计算：

式中：H为GIS安装地点的海拔高度，以m为单位。
注1：在任一海拔处，内绝缘的绝缘特性是相同的，不需采取特别的措施。关于外绝缘和内绝缘的定义见GB/T 311.2。
注2：对于低压辅助设备和控制设备，海拔低于2000m时， 不需采取特别措施。如用于2000m以上海拔，需采取的措施见GB/T 16935.1。
注3：海拔高度可参照下列要求确定：
a. 海拔在1000～2000m范围，设备外绝缘水平按2000m海拔修正；
b. 海拔在2000～2500m范围，设备外绝缘水平按2500m海拔修正；
c. 海拔在2500～3000m范围，设备外绝缘水平按3000m海拔修正；
d. 海拔高于3000m，应考虑实际运行地点的环境，按专题研究报告确定。
4.2.3 污秽
对于使用在严重污秽空气中的设备，污秽等级规定为IV级。其外绝缘爬电比距规定为：
相对地：不小于31mm/kV；
对于沿海III级污秽地区，考虑到未来调整爬距困难，可按IV级选取设备爬电比距。
4.2.4 覆冰厚度
覆冰对20级不超过20mm，对30级不超过30mm。
4.2.5 其它参数
设备在其它特殊使用条件下使用时，用户应参照GB/T 4796、GB/T 4797、GB/T 4798的规定提出其环境参数。
5 技术要求
5.1 基本参数
5.1.1 额定电压（Ur）：126kV。
★5.1.2 额定绝缘水平
GIS的额定绝缘水平见表5.1。
表5.1.1中的耐受电压适用于GB311.1中规定的标准参考大气条件（温度、压力、湿度）。
额定绝缘水平用相对地额定雷电冲击耐受电压来表示。
表5.1 110kV GIS的额定绝缘水平
额定电压Ur kV（有效值）
额定短时工频耐受电压Ud
kV（有效值）
额定雷电冲击耐受电压Up kV（有效值峰值）
相对地
及相间
开关断口及
隔离断口
相对地 及相间
开关断口及隔离断口
（1）
（2）
（3）
（4）
（5）
126
230
230（+70）
550
550（+100）
注1：本表项（3）括号内的数值为1.0Ur/，是加在对侧端子上的工频电压有效值；项（5）中括号内的数值为1.0Ur，是加在对侧端子上的工频电压峰值。
注2：项（2）中的值适用于：
——对于型式试验，相对地和相间
——对于出厂试验，相对地、相间和开关装置断口间。

5.1.3 额定频率（fr）：50Hz。
5.1.4 额定电流与温升
5.1.4.1额定电流（Ir）
GIS的额定电流是在规定的使用和性能条件下能持续通过的电流的有效值。
本技术规范优先从下列数值中选取：1250A、1600A、2000A、2500A、3150A、4000A。
注：GIS的主回路（例如母线、馈电回路等）可具有不同的额定电流值。
5.1.4.2温升
在温升试验规定的条件下，当周围空气温度不超过40℃时，GIS设备任何部分的温升不应该超过DL/T 593中表5.1.3规定的温升极限。
对运行人员易接触的外壳，其温升不应超过30K；对运行人员易接近，但正常操作时不需接触的外壳，其温升不超过40K；对运行人员不接触的部位，允许温升可提高到65K，但应保证周围绝缘材料不致损坏并需作出明显高温标记。
★5.1.5 额定短时耐受电流（Ik）
在规定的使用和性能条件下，在规定的短时间内，GIS在合闸状态下能够承载的电流的有效值。GIS额定短时耐受电流等于其额定短路开断电流。
本技术规范规定额定短时耐受电流为40kA。
★5.1.6 额定短路持续时间（tk）
GIS在合闸状态下能够承载额定短时耐受电流的时间间隔。
110kV GIS的额定短路持续时间规定为3s。
5.1.7 额定峰值耐受电流（Ip）
在规定的使用和性能条件下，GIS在合闸状态下能够承载的额定短时耐受电流的第一个大半波的电流峰值。额定峰值耐受电流等于额定短路关合电流。
本技术规范规定额定峰值耐受电流为：100kA。
注：在某些使用条件下，系统特性决定的直流时间系数可能比45ms大，对于特殊系统其值一般为60ms、75ms和120ms，这取决于系统的额定电压。在这些情况下，额定峰值耐受电流建议选用2.7倍额定短时耐受电流。
5.1.8 合闸和分闸装置及辅助和控制回路的额定电源电压（Ua）
合闸和分闸装置及其辅助和控制回路的额定电源电压应该理解为：当设备操作时在其回路的端子上测得的电压。如果需要，还包括制造厂提供或要求的与回路串联的辅助电阻或元件，但不包括连接到电源的导线。
额定电源电压值应从表5.2和表5.3给出的标准值中选取。

表5.2 直流电压
直流电压 V
110
220
表5.3 交流电压
三相三线或四线制系统 V
单相三线制系统 V
单相二线制系统 V
――
220/380
230/400
220
――
――
――
220
230
1 第一栏中的较低值是对中性点的电压，较高值是相间电压。第二栏较低值是对中性点的电压，较高值是线间电压；
2 230/400V将是唯一的标准值，并推荐在新的系统中采用。
3 保护和测量用互感器的二次电压不受本标准的约束。
5.1.9合闸和分闸装置及辅助和控制回路的额定电源频率
额定电源频率的标准值为交流50Hz或直流。
5.1.10最大允许局部放电量(1.2倍额定相电压下)
每个间隔局部放电量不应超过5pC。
上述规定值适用于独立的元件以及包含这些元件的分装。但是，某些设备，例如液体、浸入或固体绝缘的电压互感器，按照它们相关的标准具有可接受的局部放电量高于5pC。如果局部放电量不超过10pC，所有包含允许局部放电量高于5pC的元件的分装应认为是可接受的。这样的元件应单独试验且不应放在进行试验的分装内。
盆式绝缘子、绝缘拉杆等绝缘件最大允许局部放电量应小于3pC。
5.1.11 GIS各组成元件额定值
5.1.11.1 断路器
a) ★断路器时间参量与额定操作顺序
额定操作顺序为O-0.3s-CO-180s-CO
开断时间、合-分时间和分、合闸时间上下限依产品技术条件规定。
分闸不同期性：相间小于3ms。
合闸不同期性：相间小于5ms。
b) ★开断能力参数：按DL/T 402要求执行。
额定短路开断电流：40kA；
近区故障开断额定参数（包括90%、75%和60%）；
额定线路充电开断电流（应无重燃）：31.5A；
额定失步关合和开断电流：额定失步开断电流为额定短路开断电流的25%。额定失步关合电流应为额定失步开断电流的峰值。此时的工频恢复电压，应为2.0×126/kV；
额定电缆充电开断电流：140A；
额定短路开断电流开断次数应不小于20次。
c) ★机械稳定性次数5000次。
d) 主回路电阻值：依产品技术条件规定。
e) 无线电干扰电压：在1.1×126/kV电压下，小于500μV。
f) 操动机构：型式分液压（液压弹簧）、弹簧等。制造厂应提供正常、最高、最低工作压力及24h压缩机或油泵最大启动次数（一般不超过2次）和不启动压缩机或油泵情况下的允许操作次数。要求在压力降到自动重合闸闭锁压力前，还能连续进行2次CO或O-0.3s-CO操作顺序。分、合闸线圈应包括工作电压、频率、直流电阻值和稳态电流。分闸线圈应为2只。
g) 操动机构的防护等级：一般应达IP5X（见GB 4208）。
5.1.11.2 隔离开关
a) 时间参数：分、合闸时间和分、合闸速度由依产品技术条件规定。
b) 开断性能。
开断母线转移电流能力：为其额定电流的80%，但不超过1600A。
开断容性电流能力：一般不考虑，110kV超过0.5A，由使用部门提出要求。
开断感性电流能力：一般不考虑，110kV超过0.5A，由使用部门提出要求。
当断路器分闸状态时，隔离开关操作，不应因断路器断口间电容而产生危及变压器端部绝缘的特高频过电压（VFTO）。
c) 机械稳定性次数：5000次。
d) 操动机构：型式为电动，三相机械联动操作。
5.1.11.3 快速接地开关
a) 时间参数：分、合闸时间上、下限依产品技术条件规定；合闸时间应不超过0.1s；分、合闸速度能保证其开断及关合性能。
b) 开断和关合能力。
额定关合短路电流应与断路器一致，关合次数为2次。
开、合感应电流按设计具体要求从下表中选取：

表5.4 快速接地开关的额定感应电流和额定感应电压
额定电压
Ur/kV
电磁耦合
静电耦合
额定感性电流
A（有效值）
额定感性电压
kV（有效值）
额定电容性电流
A（有效值）
额定电容性电压
kV（有效值）
类别
类别
类别
类别
A
B
A
B
A
B
A
B
126
50
100
0.5
6
0.4
5
3
6
注1：A类接地开关：用于耦合弱或比较短的平行线路；B类接地开关：用于耦合强或比较长的平行线路。
注2：额定开合感应电流按设计具体要求选用。
c) 机械稳定性次数：5000次。
d）操动机构：型式为电动弹簧。
5.1.11.4 检修接地开关
检修接地开关应与隔离开关的动热稳定电流应相等，机械稳定性次数为5000次。
操动机构：型式为电动。
5.1.11.5 电流互感器
按GB 1208要求。
a) 额定二次电流：从1A和5A中选取。
b) 额定输出容量：分测量级（含计量级）、保护级。
c) 标准准确级：计量准确级为0.2S级，测量准确级为0.5S级，仪表保安系数小于5。
d) 保护用绕组和TPY型短路电流倍数Kssc和暂态磁通倍数Kf，由用户提出要求。一般在一次通过故障电流0.04s内，二次暂态误差不应超过7.5%，短路电流倍数应尽量满足系数额定短路开断电流值。
e) CT配置：见表11.1。
5.1.11.6 电压互感器
按GB 1207要求。
a) 额定电压：110/kV。
b) 额定二次电压：一般为100/V（测量，保护级）；当辅助绕组接法时为100V。
c) 额定输出容量：应分别给出测量用绕组、保护用绕组和辅助绕组的额定输出容量。
d) 准确级：测量级一般为0.2级和0.5级，保护级为3P级。
e) 当三相一次绕组施加三相平衡电压时，辅助绕组开口三角的剩余电压不得大于1.0V。
f) 额定过电压倍数：1.2最高运行电压下连续，1.5最高运行电压下允许30s。
g) 应防止一次回路放电对二次绕组和二次回路产生影响。
h) 局部放电：在1.2倍最高运行电压下不大于10pC。
i) PT配置：见表11.1。
5.1.11.7 避雷器
a) 额定电压、持续运行电压：从GB 11032表6中选取。
b) 冲击残压：在标称放电电流10kA下给出陡波冲击电流残压（1/5μs）、雷电冲击电流残压（8/20μs）和操作冲击电流残压（30/60μs），其峰值不大于GB 11032表6的规定。
c) 冲击通流容量：100kA，4/10μs应能冲击2次。
d) 长持续时间冲击电流耐受能力：应规定线路冲击阻抗，峰值持续时间，充电电压及次数，符合GB 11032中8.4的规定。
e) 直流1mA参考电压：其值不应小于GB 11032表6的规定。
f) 金属氧化物元件最小总能量吸收能力（kJ/kV）由制造厂提供。
g) 压力释放额定电流（有效值）：大电流50kA，小电流800A。
h) 长线释放等级由制造厂提供。
5.1.11.8 母线
a) 导体的电感、电容、电阻及波阻抗由制造厂提供。
b) 外壳电阻由制造厂提供。
c) 母线的导体和外壳的电能损耗（W/m）由制造厂提供。
5.1.11.9 绝缘子
a) 1.2倍额定相电压下局部放电量应不大于3pC。
b) 盆式绝缘子破坏压力与其运行压力之比，即安全系数大于4.5。
c) 1.1倍额定相电压下，最大电场强度不大于1.5kV/mm。
5.1.11.10 SF6/空气套管
a) 最大工作荷载时的安全系数应大于2.5。
b) 在1.2倍额定相电压下不大于5pC。
5.1.11.11 以上各组成元件未作规定部分应遵循相关标准、规范。
5.2 设计和结构要求
5.2.1 GIS的组成
110kV GIS组成包括：
1) GIS本体(包括架空进出线套管等)；
2) GIS底架、支架、爬梯、平台等及安装所需紧固件和接地铜排等；
3）操动机构及其辅助设备；
4) 所有SF6气体管路及SF6气体（按全部间隔用气量另加适量安装损耗气量）；
5）汇控柜到各机构箱、分控柜之间的连接电缆、管线及管道；
6）备品备件及专用工器具等。
5.2.2 机械结构要求
5.2.2.1 GIS的型式
110kV GIS的型式为：三相共箱结构，三相机械联动。
GIS断路器应设计为单断口。主母线采用盆式绝缘子划分恰当的隔室并有伸缩式连接装置，以满足GIS现场安装﹑定期维护﹑后续扩建和故障处理等要求。
5.2.2.2 支持结构
110kV GIS设备的钢支架之间以及钢支架与设备之间联接采用螺栓固定。
支架高度应满足规定要求，以使出线套管的均压环至混凝土基础不低于4.3m。地脚螺栓应能使架构可靠地固定在基础上。
GIS按运输拼装单元设置独立的支撑底架，并设置和标明起吊部位。在运输中需要拆除的部位，必要时应增设运输临时支撑。
GIS的支撑底架结构为固定不可调整式，制造厂在出厂前应予调整使符合现场安装要求，在现场安装时不得再用垫块调整。
电缆终端支撑底架应满足电缆现场施工的方便及电缆的固定。
GIS的所有支撑不得妨碍正常维修巡视通道的畅通。
沿母线方向每隔约20m应设置永久性的高层平台及扶梯，便于操作、巡视及维修。
5.2.2.3 设备的接线板
GIS应配备铝合金平板式的接线板，以满足每一设备或自身回路额定电流，并提供不锈钢螺栓、螺帽及防松垫圈。推荐的接线板尺寸及钻孔位置如图1所示。

图1 推荐的接线板外观
接线板应设计为防电晕式，并应能承受产品技术条件规定的机械强度要求。接线板的接触电流密度按DL/T 5222-2005《导体和电器选择设计技术规定》计算：铝≤0.0936A/mm2。
5.2.2.4 荷载承受能力
a） 接线板
GIS接线板上的允许荷载不应小于下列数值，且静态安全系数不应小于3.5。
水平纵向 2000N
水平横向 1500N
垂直方向 1500N
接线板的耐受弯矩应不小于400N·m。
b） 综合荷载承受能力
GIS接线板应具有承受连续及短时的综合荷载的能力。
——连续综合荷载
包括施加在GIS接线板上的水平纵向荷载、水平横向荷载、垂直荷载、设备最大风荷载和设备自重等荷载组合。在此连续综合荷载下，设备的安全系数不应小于2.5。
——短时综合荷载
包括施加在GIS接线板上的水平纵向荷载、水平横向荷载、垂直荷载、设备最大风荷载的25%、和设备地震动态荷载及设备自重等荷载组合。在此连续短时综合荷载下，设备的安全系数应不小于1.67。
5.2.3 SF6气体系统的要求
5.2.3.1 新SF6气体的质量要求
制造厂应明确规定GIS中气体质量和密度，并为用户提供更新气体和保持要求的气体的数量和质量的必要的说明。充入GIS前的SF6气体应符合表5.5的质量标准要求。

表5.5 新SF6气体的质量标准
项 目 名 称
GB 12022标准规定值
六氟化硫（SF6）的质量分数/％
≥99.9
空气的质量分数/％
≤0.04
四氟化碳（CF4）质量分数/％
≤0.04
水分
水的质量分数/%
≤0.0005
露点/℃
-49.7
酸度（以HF计）的质量分数/％
0.00002
可水解氟化物（以HF计）/％
0.00010
矿物油的质量分数/％
0.0004
毒性
生物试验无毒
5.2.3.2气体抽样阀
每个隔室设置一个气体抽样阀，并保证在抽样时不应误报警。
★5.2.3.3 SF6气体的泄漏率
SF6气体系统的垫圈和密封的设计寿命至少应为20年。每个气隔应装有一个装置，在气体密度降低时给出报警信号，当降低至最小运行密度时，应可靠闭锁分﹑合闸，并给出报警信号。
GIS中每个隔室SF6气体年泄漏率不应超过0.5%。
5.2.3.4 SF6气体系统的结构要求
为了减少维修时的换气量和减少设备停运的范围，断路器、避雷器、电压互感器和电缆终端等元件所在气隔应为独立隔室。扩建接口应设置独立的过渡隔室。
GIS主母线应用隔板分隔成一些独立隔室，建议长度不超过8m。
每个独立隔室应单独安装一个具有密度和压力指示功能合一的SF6气体监测设备。
GIS的SF6气体系统应尽量简单且便于安装和维修。
★5.2.3.5 SF6气体监测设备
SF6气体监测设备应采用具有密度和压力指示功能合一的气体密度继电器，应具有自动温度补偿功能，在-30℃～+60℃范围内任何温度下指示的压力值是室温下的压力值（密度）。SF6气体监测设备的安装位置应便于运行人员读取数据。
户外GIS的SF6气体监测设备，如果安装在控制箱体外，应有防雨罩，并采取防振动措施。
气体密度继电器应是防振型优质机械指示式密度继电器，并有数字指示标记及报警、闭锁区域。继电器与压力表应设置专用接口或阀门，具备不停电校验及补气功能，且能可靠切断主气路。
当SF6 气体压力降低时应有报警信号，当其密度降至最小运行值时，断路器应能可靠闭锁，并发出信号。
密度监视装置可以按GIS的间隔集中布置，也可以分散在各隔室附近。当采用集中布置时，管道直径要足够大，以提高抽真空的效率及真空极限。密度监视装置、压力表、自封接头或阀门及管道均应有可靠的固定措施。
应有防止内部故障短路电流发生时在气体监视系统上可能产生的分流现象。
气体监视系统的接头密封工艺结构应与GIS的主件密封工艺结构一致。
★5.2.3.6气体吸附装置
应提供气体吸附装置，具备在现场更换的条件，吸附GIS内部产生的杂质，以维持预期的电气特性和维修工作的安全。
吸附剂罩应采用金属材质，严禁采用塑料材质。
5.2.4 GIS控制的要求
5.2.4.1 控制和操作要求
110kV GIS断路器应能进行正常的三相同步操作。
当发生相间或相对地故障时，断路器应能三相同时分闸和重合闸，而且应满足重合闸不成功立即分闸的要求。
★5.2.4.2 辅助继电器
需配备用于GIS中断路器分闸和合闸所必需的中间继电器和闭锁控制继电器等。所有涉及断路器直接分闸的出口中间继电器应采用动作电压在额定直流电压的55%～70%范围内、动作功率不低于5W 的中间继电器。
直流继电器线圈的线径不宜小于0.09mm，如用线圈线径小于0.09mm的继电器时，其线圈须经密封处理，以防止线圈断线。
5.2.4.3 远方及就地操作
GIS中断路器应适合用电信号进行远方操作，也可以在断路器控制柜进行就地电气操作。断路器控制柜中应具备“远方/就地”转换开关以及用于就地操作所必要的开关、继电器和其它设备。当“远方/就地“转换开关处于就地位置时，远方应不能操作。“远方/就地”转换开关的每一个位置至少提供两对备用接点，并接至端子排。断路器就地操作时，仅作为检修操作，就地操作应经隔离开关分闸位置闭锁。
GIS中断路器应装设操作闭锁装置，当某种操作会危及断路器的安全时，应对其操作予以闭锁。分闸闭锁应可防止断路器在不允许分闸的情况下进行分闸操作。合闸闭锁应能防止断路器在不能安全地进行一个完整的合分或自由脱扣操作时进行合闸操作。
5.2.4.4 电气分闸装置
GIS中每台断路器应装设两套完全一样的分闸装置，包括以下各项，但不仅限于这些：
a） 每台有两个电气上独立的且相同的分闸线圈，两个分闸线圈分别或同时动作时不应影响分闸操作。
b） 两套分闸装置相互间应电气独立，而且采用相同的接线方式及保护设备，并分别与二套独立的控制或分闸电源连接。
上面所指的要求仅仅是两套完全一样的电气分闸装置，不应理解为要求提供任何双重的机械部件。
5.2.4.5 分、合闸线圈的联接和监视
a） 合闸线圈和第一分闸线圈使用一组电源，第二分闸线圈使用另一组电源。
b） 应将合闸线圈的正极通过常闭辅助接点“b”与端子排相连；应将分闸线圈的正极通过常开辅助接点“a”与端子排相连。
c) 分、合闸线圈动作电流应不小于50mA，
