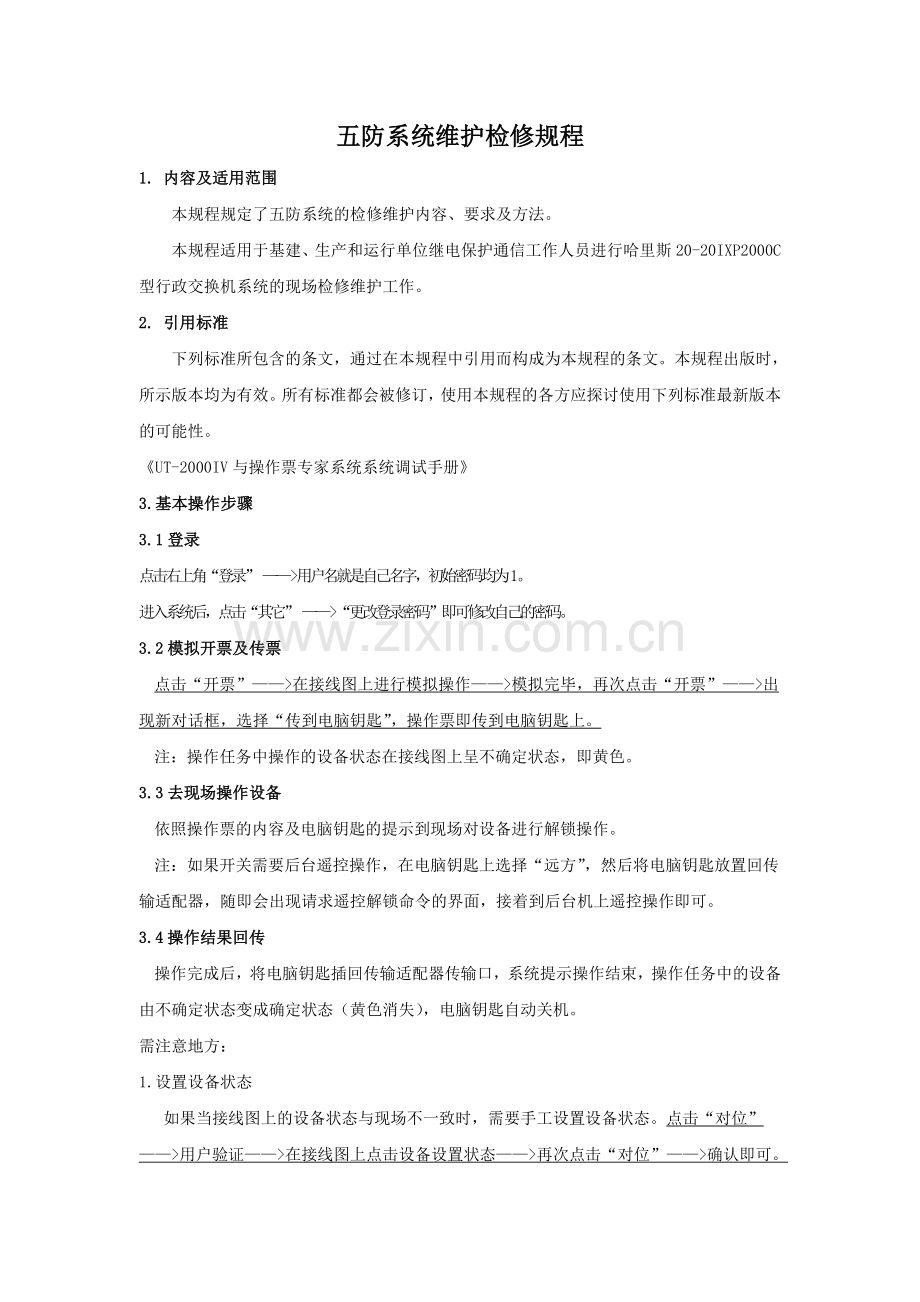

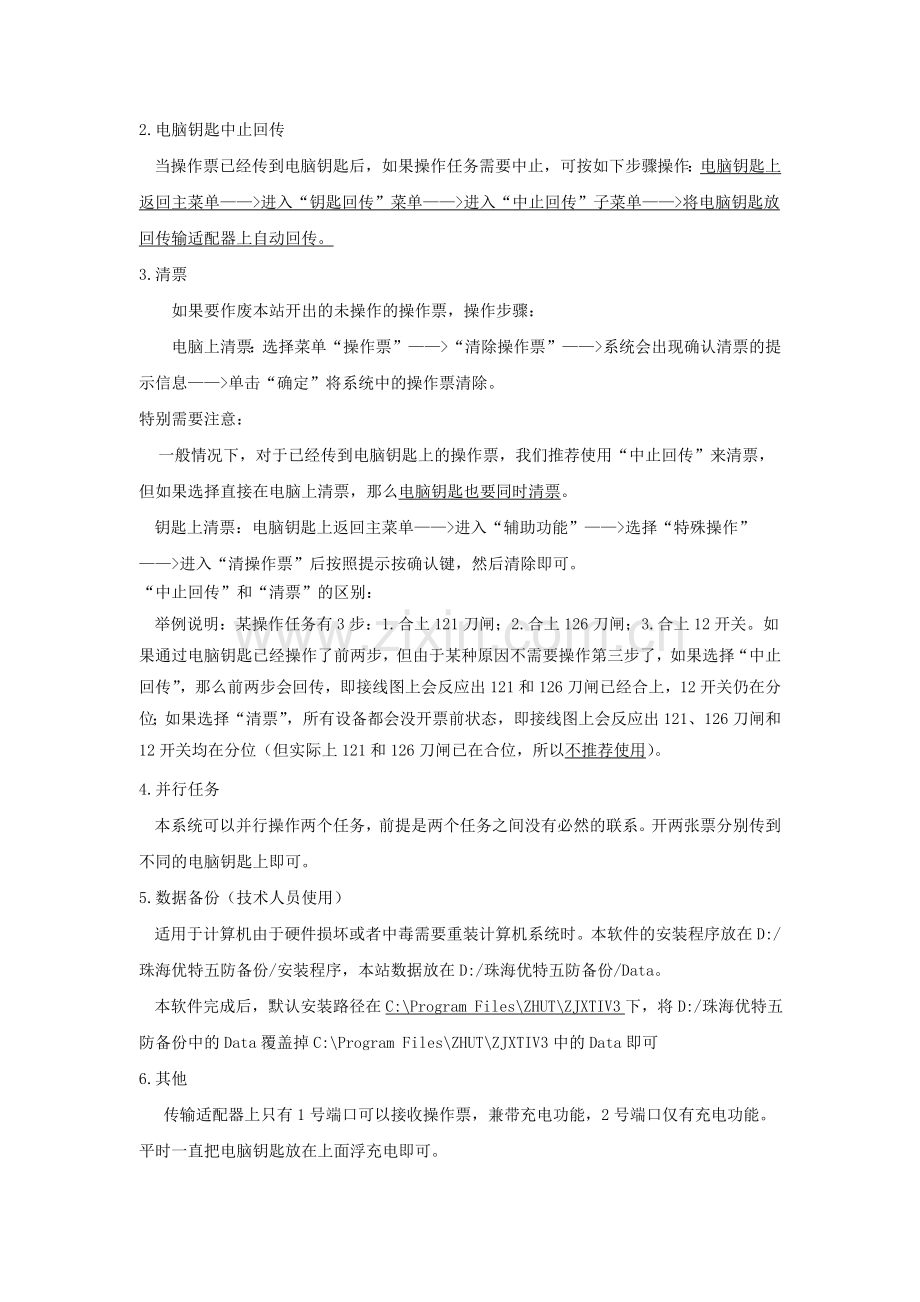

五防系统维护检修规程1. 内容及适用范围本规程规定了五防系统的检修维护内容、要求及方法。本规程适用于基建、生产和运行单位继电保护通信工作人员进行哈里斯20-20IXP2000C型行政交换机系统的现场检修维护工作。2. 引用标准下列标准所包含的条文，通过在本规程中引用而构成为本规程的条文。本规程出版时，所示版本均为有效。所有标准都会被修订，使用本规程的各方应探讨使用下列标准最新版本的可能性。UT-2000IV与操作票专家系统系统调试手册3.基本操作步骤3.1登录点击右上角“登录” 用户名就是自己名字，初始密码均为1。进入系统后，点击“其它” “更改登录密码”即可修改自己的密码。3.2模拟开票及传票点击“开票”在接线图上进行模拟操作模拟完毕，再次点击“开票”出现新对话框，选择“传到电脑钥匙”，操作票即传到电脑钥匙上。注：操作任务中操作的设备状态在接线图上呈不确定状态，即黄色。3.3去现场操作设备依照操作票的内容及电脑钥匙的提示到现场对设备进行解锁操作。注：如果开关需要后台遥控操作，在电脑钥匙上选择“远方”，然后将电脑钥匙放置回传输适配器，随即会出现请求遥控解锁命令的界面，接着到后台机上遥控操作即可。3.4操作结果回传操作完成后，将电脑钥匙插回传输适配器传输口，系统提示操作结束，操作任务中的设备由不确定状态变成确定状态（黄色消失），电脑钥匙自动关机。需注意地方：1.设置设备状态 如果当接线图上的设备状态与现场不一致时，需要手工设置设备状态。点击“对位”用户验证在接线图上点击设备设置状态再次点击“对位”确认即可。2.电脑钥匙中止回传当操作票已经传到电脑钥匙后，如果操作任务需要中止，可按如下步骤操作：电脑钥匙上返回主菜单进入“钥匙回传”菜单进入“中止回传”子菜单将电脑钥匙放回传输适配器上自动回传。3.清票如果要作废本站开出的未操作的操作票，操作步骤：电脑上清票：选择菜单“操作票”“清除操作票”系统会出现确认清票的提示信息单击“确定”将系统中的操作票清除。特别需要注意：一般情况下，对于已经传到电脑钥匙上的操作票，我们推荐使用“中止回传”来清票，但如果选择直接在电脑上清票，那么电脑钥匙也要同时清票。钥匙上清票：电脑钥匙上返回主菜单进入“辅助功能”选择“特殊操作” 进入“清操作票”后按照提示按确认键，然后清除即可。“中止回传”和“清票”的区别：举例说明：某操作任务有3步：1.合上121刀闸；2.合上126刀闸；3.合上12开关。如果通过电脑钥匙已经操作了前两步，但由于某种原因不需要操作第三步了，如果选择“中止回传”，那么前两步会回传，即接线图上会反应出121和126刀闸已经合上，12开关仍在分位；如果选择“清票”，所有设备都会没开票前状态，即接线图上会反应出121、126刀闸和12开关均在分位（但实际上121和126刀闸已在合位，所以不推荐使用）。4.并行任务本系统可以并行操作两个任务，前提是两个任务之间没有必然的联系。开两张票分别传到不同的电脑钥匙上即可。5.数据备份（技术人员使用）适用于计算机由于硬件损坏或者中毒需要重装计算机系统时。本软件的安装程序放在D:/珠海优特五防备份/安装程序，本站数据放在D:/珠海优特五防备份/Data。本软件完成后，默认安装路径在C:Program FilesZHUTZJXTIV3下，将D:/珠海优特五防备份中的Data覆盖掉C:Program FilesZHUTZJXTIV3中的Data即可6.其他 传输适配器上只有1号端口可以接收操作票，兼带充电功能，2号端口仅有充电功能。平时一直把电脑钥匙放在上面浮充电即可。4. 设备概况及参数4.1 设备概况河北华电石家庄鹿华热电有限公司的五防系统采用珠海优特电力科技股份有限公司生产的五防系统。五防系统包括三大部分组成：五防计算机、电脑钥匙、五防模拟屏。其中五防模拟屏调试软件是模拟屏编译器；五防电脑的调试软件是微机防误闭锁与操作票专家系统；均安装在五防计算机上进行调试使用。4.2设备系统连接五防系统中每一个通讯模块都是一个独立的运行程序，即都可以脱离系统独立地运行，系统可以根据需要动态地加载或关闭其中的一个或几个模块，系统中的通讯模块按其功能可分成以下几种：4.2.1 与电脑钥匙通讯通过通讯适配器、传输适配器或红外口与电脑钥匙通讯，完成电脑钥匙的自学、传票和操作票的回传工作。4.2.2 集控站中计算机之间的通讯程序直接与系统中的其它计算机或通过通讯管理机与系统中的其它计算机通讯，完成计算机之间的同步、信息传输或操作权限转移等。4.2.3 与模拟屏（操作屏）之间的通讯完成计算与模拟屏之间的信息传输、同步模拟和操作票传送等工作。4.2.4 与监控之间的通讯这里所说的监控实际上是指能够向我们发送开关信号的系统，因此广义地讲这里应包括调度自动化系统或MIS系统，我们也可能向其发送虚遥信、发送请求遥控操作命令或接收遥测。一般来讲与监控通讯程序都会定义实遥信接收和虚遥信发送顺序表，而遥测点表和遥控点表是通过数据维护工具来定义的。这里说讲的只是一个通则，具体的内容应以响应的通讯模块的说明为准。4.3 技术参数和数据管理系统主程序、通讯程序都要调用一个共同的模块数据管理模块，数据管理工具即是用来定义维护系统数据管理模块所使用的各个站的数据，包括接线图中的所有设备、旁母充电虚设备，以及监控中所用的事故信号、遥测、电度和遥控信号。4.3.1系统数据与接线图的关系 系统数据是系统中的所有数据，它包括接线图上的所有一次设备以及接线图上所不能包含的一些数据，接线图则是对系统中部分或全部一次设备的映射。一个站可能有多个接线图，每个接线图都是对该站部分或全部数据的引用，接线图上的设备与系统数据之间靠设备编号来关联，如果系统中有一个设备在多幅接线图上出现，则它们只是映射到设备中的同一数据。由此可见，接线图是独立于系统数据而存在的，接线图中包含引用系统数据的设备。当系统打开某一接线图时会首先检查该接线图上的设备是否在系统数据中都有定义，如果没有则会给出警告信息。如果在绘图工具中选用“将数据存入数据配置表”命令则等于告诉系统完成以下操作：1 如果接线图上的设备在数据配置表中不存在，则在数据配置表中增加这些设备的定义，并记录下设备编号、设备类型、设备说明（汉字编号）和类别（实、虚遥信）。2 如果接线图上的设备在数据配置表中已经存在，则以本接线图的数据为准修改数据配置表中的设备类型、设备说明（汉字编号）和类别（实、虚遥信）。由此可见，当在接线图上删除某一个设备时，如果该设备在数据配置表中已经存在，绘图工具并不会在系统配置表中删除相应的设备，因为绘图工具不能确定系统是否在其它接线图中使用了该设备。应特别指出的是关于设备的部分信息在接线图与数据配置表中是重叠的，这完全是为了最初数据输入的方便，因为在输入接线图时可能数据配置表就根本不存在，只要遵守下列原则就不会造成数据不一致的情况：1 在系统实际投运前不用数据管理工具修改系统中设备的基本信息(指设备类型、设备说明、设备编号、实虚遥信)，而是用绘图工具来修改，并且在修改后选择“将数据存入数据配置表”。2 在系统投运后永远用主程序来启动绘图工具，并在修改接线图后选择“将数据存入数据配置表”。此时也可以用数据管理工具来修改系统设备中除“设备类型”之外的其它属性。4.3.2 运行数据管理工具数据管理工具可以通过主程序来启动，也可以直接运行安装路径下的MaintenanceDb.exe：只有用户技术员级别以上的用户才可以用数据管理工具修改系统数据配置，其它级别的用户只可以浏览其中的内容。如果是通过主程序调用的数据管理工具，则数据管理工具是以系统登录用户的级别打开的；如果你是单独运行的数据管理工具，则数据管理工具是以最低用户级别打开的，如果想修改其中的内容则必须首先进行用户登录。4.3.3 实遥信和虚遥信 数据管理启动后首先显示的是系统虚遥信，单击工具条上的按钮实遥信后可列出系统实遥信的配置情况。如果是多站，可通过改变站号的值来显示其它站的数据配置情况，工具条下面的标题行显示出目前显示的内容。 在这里实遥信是指实时采集的数据，对于防误闭锁系统而言，它可以是直接来自RTU，也可以是来自监控系统、调度系统或MIS系统，一个设备被定义成实遥信后微机防误闭锁就不会自己改变它的状态，也就是说电脑钥匙回传也不会直接改变被定义成实遥信的设备状态。 虚遥信是指微机防误闭锁系统可以通过记忆来改变其状态的设备，当电脑钥匙回传时，系统会自动更新被定义为虚遥信的设备状态。系统中的所有设备都可以被定义成虚遥信，这是来自监控的信息可以改变设备的状态，电脑钥匙回传也可以改变设备的状态，因此，除非用户要求一般不要将设备指定为实遥信。在数据维护工具中，可以通过改变“类别”的选项便可改变某设备的实虚遥信属性。另外，也可以利用绘图工具来改变设备的实、虚遥信属性，例如用下述方法可以将系统中的全部开关设置成实遥信：1 调用绘图工具。2 选择菜单“编辑”“选择”“全部开关”。3 将鼠标指向接线图上的空白处。4 单击鼠标右键，选择“指定为实遥信”。4.3.4 顺序号 对于实遥信和虚遥信顺序号是为排序而设置的，在从数据维护工具的界面上不难看出表中的顺序号是不连续的，这是为调整顺序的方便而特意设置的。对于遥测表而言，表中的顺序也就是遥测的点号，表中第一行为0号点，第二行为1号点，以此类推，通讯程序便是根据该点号来设置系统中的遥测值。4.3.5 增加、删除、修改1增加 按Insert键可在当前行前插入一行或将光标移动到最后一行再按在最后追加一行，输入设备编号、选择设备类型，必要是时选择闭锁属性、输入设备说明、锁编码。注意，如果增加的是旁母充电虚设备，则应该在配置表的最后加入。 新增一行必须首先输入顺序号，在行的输入过程中按Esc键可撤销输入。2删除 将光标移动到需要删除的设备（行）上，按Ctrl+Delete键，选择确认后便可将其删除。删除某设备后也要同时删除接线图上对该设备的引用。3修改 一般情况下设备编号和设备类型是不需要修改的，锁编码多数情况下是生成的也不需要修改，修改最多的是应是说明和闭锁属性。如果修改了设备编号，那么接线图也要做相应的修改，因为接线图上的设备与系统数据之间是靠设备编号来关联的。 一般情况下是不需要直接输入和删除设备的，通常设备是通过绘图工具中“将数据存入数据配置表”来存入的；在导入逻辑公式时，如果公式中有旁母充电公式，则在导入过程中会自动加入旁母充电虚设备。4.3.6 闭锁属性4.3.6.1 闭锁属性表闭锁属性表中列出了系统中的所有基本闭锁属性和已定义的复合属性，每一个属性都可以输入一个合操作描述和分操作描述（对于复合属性输入这些描述是没有意义的），在操作术语的生成过程中，对于设备的每一个属性系统都会首先通过该表来查找相关的操作描述，如果相关的操作描述存在则会使用该描述，否则将使用设备属性描述表中信息来生成操作术语。通常情况下该表仅在一个设备有多个操作属性时使用，利用数据维护工具也可以自己定义所需的复合属性。运行系统数据管理工具，选择菜单“闭锁”中的“闭锁属性表”后出现闭锁属性表窗口：型属性型中定义的属性，在多少情况下该值与钥匙属性是一致的。其值应该是一合理的十六进制数，否则系统将无法运行。钥匙属性公司规定的电脑钥匙属性，即型实际传送到电脑钥匙的属性，其值应该是一合理的十六进制数，否则系统将无法运行，如果该值与型属性相同可以不输入，如果该值没有输入，则系统在运行时会将IV型属性的低三位(按十六进制)屏蔽掉并将其做为电脑钥匙属性传送到电脑钥匙。如果IV型属性是对电脑钥匙属性的扩展，则应该输入该值。属性简单描述关于该属性的一段简单文字描述。唯一锁编码该属性的所有设备都使用同一锁编码，该属性的设备在实际操作时并不一定使用该输入的锁编码，此时锁编码只是一个特殊的含义，除非有特别说明，在调试过程中不应更改该项的值。合操作术语合操作时使用的操作术语，该操作术语中可以使用一些特殊符号。如果输入了该术语，则在开票过程中系统将利用该术语来生成实际操作术语，而不使用该设备所属类型的操作术语（主程序中的操作术语描述表）合操作锁编码该属性在通过电脑钥匙操作时使用的锁编码，该值有8个选项分别为：缺省设置按老版本的设置方法进行设置，即：状态检测器使用状态检测器编码，验电器使用验电器锁编码，其它使用主锁编码。锁编码1（闭锁设备主编码）使用锁编码1锁编码2（分位状态检测器编码）使用锁编码2锁编码3（合位状态检测器编码）使用锁编码3锁编码4（验电器编码）使用锁编码4锁编码5 使用锁编码5锁编码6 使用锁编码6无编码（不操作）选中时该属性没有该操作，例如需要定义验电操作或使用单状态检测器。分操作术语分操作时使用的操作术语，该操作术语中可以使用一些特殊符号。如果输入了该术语，则在开票过程中系统将利用该术语来生成实际操作术语，而不使用该设备所属类型的操作术语（主程序中的操作术语描述表）分操作锁编码其定义与“合操作锁编码”相同，通常定义的锁编码应与合操作锁编码相同。如果有不同也应该是一个选择锁编码另外一个选择“无编码（不操作）”。操作码传票时传送到电脑钥匙的操作码，缺省设置是合操作送1，分操作送0（以主程序“操作术语描述表”中的定义为准），但根据实际需要可以将其值取反、总送0或总送1。打印该属性所对应操作在打印票时是否打印出来。传票该属性所对应操作是否传送到电脑钥匙，通常应传送到电脑钥匙，只有很特别的情况下才会要求不传送到电脑钥匙，在这里定义不传票和在主程序的“操作术语描述表”中定义不传票是不同，此处仅对该属性有效，而“操作术语描述表”中的定义是对整个设备有效，也就是说如果在“操作术语描述表”中定义了不传票，即使该设备中的属性定义了传送操作票其操作也不会传送到电脑钥匙。属性补充说明关于该属性的更详尽的描述，通常是对属性简单描述的补充。 1. 除非很有必要应保持系统缺省设置锁编码的属性，以保证系统良好的兼容型，如果需要定义某个属性的锁编码，强烈建议首先对属性进行扩展（参加调试说明），然后定义扩展属性的锁编码，然后使用这一扩展属性即可。2每个设备可以使用最大6个锁编码，每个设备锁编码的名称是可以随便定义的，方法是在配置文件Sets.INI中加入或更改： SBM1 = 主编码 SBM2 = 分位状态检测器 SBM3 = SBM4 = SBM5 = SBM5 = SBM1SBM5分别代表锁编码1到锁编码6的名称，等号后面必须有值3自3.54版本起“单状态检测器使用”功能就可以不再使用，单为保证以前版本的升级，单状态监测器使用功能依然保留，如果使用原单状态检测器功能其对应的钥匙属性的“分操作锁编码”和“和操作锁编码”都必须是“缺省设置”。4.表中IV型属性11对应着钥匙属性的30+唯一锁编码，11不是电脑钥匙的属性，但30锁编码0则是钥匙的属性，表示是一提示型操作，该提示信息仅在机械锁操作后才会出现。4.3.6.2 定义复合闭锁属性在输入设备的闭锁属性时有时会需要使用几个基本闭锁属性，可以通过定义复合闭锁属性来实现设备的输入。选择菜单“闭锁”中的“定义新的复合属性”出现窗口：选择一个基本属性，单击复合，选择另外一个基本属性再次单击复合，重复该操作直至所需属性全部复合进去为止，注意，属性的使用顺序也就是现在的复合顺序，单击按钮确认新属性后新复合的属性便出现在属性选择列表的最后，单击作废新属性则作废本次复合操作。公司的调试人员也可以直接利用菜单“闭锁”中的“闭锁属性表”来修改现有的基本闭锁属性和增加新的复合属性，如果直接输入复合属性应保证属性与属性之前有一个空格来分隔。4.3.6.3 IV型属性扩展的几个应用举例锁编码相同的三相刀闸将属性扩展，增加IV型属性09、0A、0B，其对应的钥匙属性均为08,分别输入其“合操作描述”和“分操作描述”（因三相操作时操作术语会与主程序“操作术语描述表”中的定义不同，故在此定义已取代“操作术语描述表”中的定义），“合操作锁编码”及“分操作锁编码”均定义为“缺省设置”或均定义为某一锁编码（此处缺省设置时会使用设备锁编码1），如下图所示： 定义复合属性09 0A 0B，输入属性说明（随意） 将设备的“闭锁属性”定义为该复合属性即可。锁编码不相同的三相刀闸 将属性扩展，增加IV型属性09、0A、0B，其对应的钥匙属性均为08,分别输入其“合操作描述”和“分操作描述”。 09属性的“合操作锁编码”及“分操作锁编码”定义为锁编码1，0A属性的“合操作锁编码”及“分操作锁编码”定义为锁编码2，0B属性的“合操作锁编码”及“分操作锁编码”定义为锁编码3，如下图所示： 定义复合属性09 0A 0B，输入属性说明（随意） 将设备的“闭锁属性”定义为该复合属性即可。 以下介绍另一中方法来处理锁编码不同的三项刀闸，以后如果遇到锁编码不够的情况也可以进行类似的处理： 首先在操作术语描述表中定义一新设备类型“三相刀闸”，该设备的定义可以与其刀闸类似。 利用绘图工具为该类型的“三相刀闸”定义画法。并在接线图上加入该三相刀闸。 将数据存入数据配置表并打开数据维护工具，在数据维护工具中对每一个三相刀闸再定义两个虚刀闸设备（注意虚设备不要再是三相刀闸类型），并命名器设备编号，设备编号应该与相应的三相刀闸有应明显的关联性，例如如果三相刀闸命名为DZ1则虚刀闸应分别命名为DZ1-2和DZ1-3。 在“操作术语描述表”中定义该三相刀闸的操作前合后自动插入的一次操作，注意一次操作应通过括号将括起，例如： (&-2=1) (&-3-1) 插入的操作也可以通过联动的方法加入，不过应首先在“系统配置参数”的“操作票”栏内选中“支持联动操作”，然后再定义设备的“通用联动操作方式”。4.3.7 改变浏览顺序 系统使用数据配置表的顺序是顺序号中定义的顺序，但在配置工具可以按不同的要求改变显示顺序，方法是：方法一、单击表格中的标题栏方法二、1 鼠标指向数据配置表，单击鼠标右键弹出快捷菜单。2 菜单中选择一种排列顺序。在关闭该配置工具时，排列顺序将自动恢复到以顺序号排列的顺序。4.3.8读取汉字编号（设备说明）数据维护工具可以直接从汉字编号文件中(swihz.dat)读取汉字编号，选择菜单“其他”中“读取设备说明”，然后指明该文件所出的路径即可。4.3.9 设备锁编码 系统中使用的锁编码主要有两个途径获得，一是由系统自动生成，二是由switab读取，应该很少出现逐一输入的情况。4.3.9.1 系统保留使用的锁编码系统保留使用的锁编码是指由闭锁系统本身保留的使用锁编码，这些锁编码不应该作为锁编码出现。本工具管理着一个锁编码排除表，在自动生成锁编码时将不会使用排除表中的锁编码。 4.3.9.2 自动生成锁编码当该系统独立使用时可使用自动生成锁编码的功能，如果系统与模拟盘通讯则必须使用与模拟盘相同的锁编码。当选择“菜单”中的“由系统自动生成锁编码”时会出现对话窗：清除锁编码选中该项表示在生成锁编码前自动删除现有的编码，然后再重新生成，未选中该项时，系统中现有的锁编码将被保留，仅为没有锁编码的设备或属性生成锁编码。在做系统维护时不应选中该项，锁编码一旦清除则是五防恢复的。4.3.9.3 从SWITAB表中读取设备锁编码当IV型系统与综合操作屏或模拟盘通讯时必须使用该操作屏（模拟盘）的锁编码，锁编码应该从该屏的SWITAB表中读取。当选择菜单 “闭锁”“设备锁编码导入导出” “由SWITAB表导入”时会出现对话窗：利用对话窗选择正确的SWITAB表，然后单击 打开 即可。注意，为了能够列出磁盘上的所有文件应在文件名输入框内输入*.*然后打回车键。 单一的专家系统是不需要导入锁编码，只有IV型才需要利用模拟屏的SWTAB表导入锁编码，在导入锁编码后应注意输入或生成状态检测器和验电器的锁编码。4.3.9.4 设备锁编码的导出系统中的锁编码可以导出到文件文件保存，以便查看、备份，也可以从该类型的备份文件中重新导入。4.3.9.5 输入锁编码某些情况下可能会需要直接输入锁编码，方法是：单击表中需要输入锁编码的设备的“锁编码”栏，然后在该栏中输入新的锁编码即可，如果需要输入状态检测器或验点电器的锁编码则应单击，然后在专用的锁编码输入窗口中输入。与其它设备共用一把锁即平时讲的转移码码，表示与其它使用该锁编码的设备共用一把锁，在一操作票中，第一次出现该锁编码的设备时需要进行实际的解锁操作，以后出现的该锁编码的设备时操作变成了提示型操作或机械锁操作。值得注意的是转移码只对主锁编码有效。禁用分位状态检测器禁用合位状态检测器通常情况下，通常情况下状态检测器是分合位都使用的，但也有一些特殊的情况下只需要分位或合位状态检测器，这是将不需要的状态检测器选中即可。注意该选择仅对当前设备有效，如果其它设备也需要使用单状态检测器的化必须逐个输入。 1输入验电器编码、状态检测器编码并不等同与使用验电器和状态检测器，在设备的属性中必须包含相应的属性。 2自3.54版本起可以不使用“禁用分位状态检测器”及“禁用合位状态检测器”选项，而在“闭锁属性表”中设置其合操作或分操作的所使用的锁编码来到达到同样的目的。4.3.9.6 打印锁编码表为了方便锁编码片的制作，本工具提供了打印锁编码的功能，选择菜单“打印”中的“打印锁编码表”达到此目的。在锁编码打印前会给出打印机选择窗口，如果在该窗口中选择 确定 则会将锁编码表打印在选定的打印机上，如果选择 取消 虽然不会将锁编码打印在打印机上，但依然会出现一个窗口，该窗口内会列出设备的锁编码。锁编码的打印格式如下： 1#主变35kV侧0331开关 3A5 格式中的上下两行分别代表编码片的上下两行， 代表0， 代表1。在打印锁编码之前会自动根据设备编号排序，另外也可根据需要单独打印电动设备的锁编码。4.4 设备可操作类型本系统有限制用户操作系统中某些设备的能力，为实现这一功能必须为系统中的每一个设备设置一可操作类型。方法是：1 单击鼠标右键，弹出快捷菜单。2 选择“隐藏/显示”中的“设备可操作类型”。3 单击表中“可操作类型”栏中的后出现窗口在该窗口中选择一类型即可。 1“未定义”表示任何用户都可以操作该设备。2类型名称可以通过主程序中的“系统配置参数”来改变。3主程序中“用户管理”中可以规定具体的用户能够操作那些类型的设备。4.5 遥测配置表 可以根据需要创建遥测配置表并在接线图上显示遥测信息。调式员级别的用户登录后，单击 遥 测 按钮便创建了一遥测配置表，简单地输入若干行（每一行一定要输入顺序号）便在系统中定义了若干遥测量，表中的第一行为0号遥测点，第二行为1号遥测点，以次类推（注意遥测点号不等于顺序号）如果在遥测表中的相关遥信设备编号中输入一设备编号，则表示该遥测值与遥信有关，当该遥测值的绝对值小于等于表中的0偏差值时该设备状态被设置成0，否则将被设置成1。 表中的相关设备编号通常为一虚设备编号，其主要目的是为能够在逻辑公式中写入与遥测有关的逻辑。 4.6 遥控配置表 遥控配置表中定义了在请求监控操作时所使用的点号，该点号有监控方提供，需请求监控操作的设备必须在该表中配置，否则系统将不向监控系统发出请求监控操作的命令。调式员级别的用户登录后，单击 遥 控 按钮便创建了一遥控配置表，在表中输入一行，输入遥控号和设备编号（设备编号也必须输入）即可。遥控号 由监控方提供，如果监控方不使用遥控号（与通讯规约有关），则该号可以任意填，但注意不要重复。端口号负责发送遥控命令的通讯模块遥控端口号，该值可以不填。在需要监控操作（即需要对监控系统发送解锁命令）时，如果系统“遥控配置表”中每个遥控操作设备所配置的遥控端口号都一样，则所有与监控通讯模块均会接收到该解锁命令，如果系统“遥控配置表”中遥控操作设备所配置的遥控端口号并不完全一样，那么只有遥控端口号配置与准备遥控操作的遥控端口号一致的通讯模块才会接收到该遥控命令。4.7 注意事项 利用数据管理工具可以改变设备的汉字编号，也可以通过菜单“其它”中的“读取设备说明”导入汉字编号，可以输入旁母充电虚设备，但不可以输入开关、刀闸等在接线图上显示的闭锁设备，闭锁设备的输入必须在接线图上输入。虽然数据管理工具允许改变某个设备的汉字编号，但不提倡这样做，设备编号的修改应通过主程序菜单中的“修改设备编号”来修改，因为这样才可以保证能够将接线图、数据配置表、典型票等中的设备编号统一修改过来。
