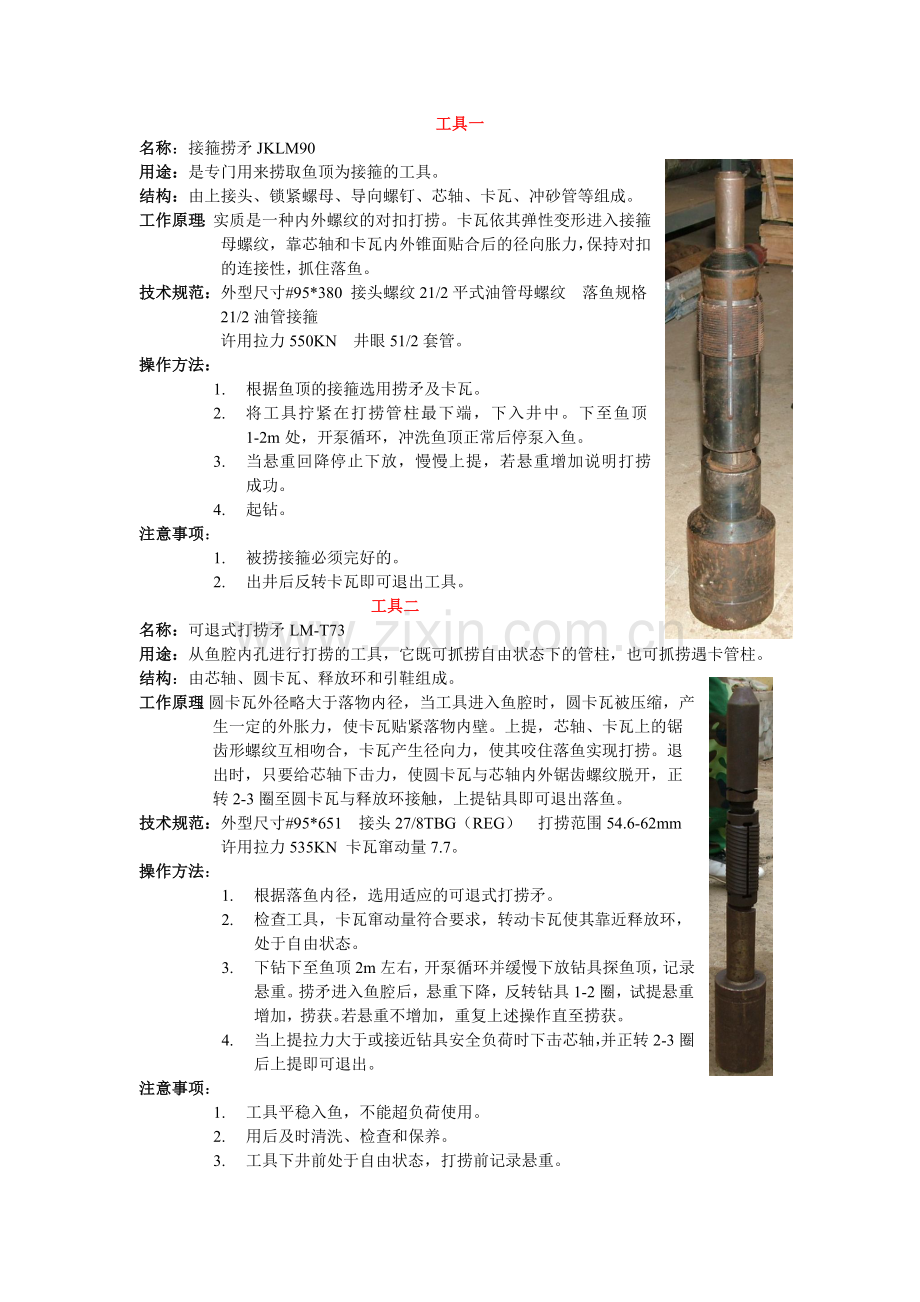

工具一名称：接箍捞矛JKLM90用途：是专门用来捞取鱼顶为接箍的工具。结构：由上接头、锁紧螺母、导向螺钉、芯轴、卡瓦、冲砂管等组成。工作原理：实质是一种内外螺纹的对扣打捞。卡瓦依其弹性变形进入接箍母螺纹，靠芯轴和卡瓦内外锥面贴合后的径向胀力，保持对扣的连接性，抓住落鱼。技术规范：外型尺寸#95*380 接头螺纹21/2平式油管母螺纹 落鱼规格21/2油管接箍 许用拉力550KN 井眼51/2套管。操作方法：1. 根据鱼顶的接箍选用捞矛及卡瓦。2. 将工具拧紧在打捞管柱最下端，下入井中。下至鱼顶1-2m处，开泵循环，冲洗鱼顶正常后停泵入鱼。3. 当悬重回降停止下放，慢慢上提，若悬重增加说明打捞成功。4. 起钻。注意事项：1. 被捞接箍必须完好的。2. 出井后反转卡瓦即可退出工具。工具二名称：可退式打捞矛LM-T73用途：从鱼腔内孔进行打捞的工具，它既可抓捞自由状态下的管柱，也可抓捞遇卡管柱。结构：由芯轴、圆卡瓦、释放环和引鞋组成。工作原理：圆卡瓦外径略大于落物内径，当工具进入鱼腔时，圆卡瓦被压缩，产生一定的外胀力，使卡瓦贴紧落物内壁。上提，芯轴、卡瓦上的锯齿形螺纹互相吻合，卡瓦产生径向力，使其咬住落鱼实现打捞。退出时，只要给芯轴下击力，使圆卡瓦与芯轴内外锯齿螺纹脱开，正转2-3圈至圆卡瓦与释放环接触，上提钻具即可退出落鱼。技术规范：外型尺寸#95*651 接头27/8TBG（REG） 打捞范围54.6-62mm 许用拉力535KN 卡瓦窜动量7.7。操作方法：1. 根据落鱼内径，选用适应的可退式打捞矛。2. 检查工具，卡瓦窜动量符合要求，转动卡瓦使其靠近释放环，处于自由状态。3. 下钻下至鱼顶2m左右，开泵循环并缓慢下放钻具探鱼顶，记录悬重。捞矛进入鱼腔后，悬重下降，反转钻具1-2圈，试提悬重增加，捞获。若悬重不增加，重复上述操作直至捞获。4. 当上提拉力大于或接近钻具安全负荷时下击芯轴，并正转2-3圈后上提即可退出。注意事项：1. 工具平稳入鱼，不能超负荷使用。2. 用后及时清洗、检查和保养。3. 工具下井前处于自由状态，打捞前记录悬重。工具三名称：篮式卡瓦打捞筒用途：是从管子外部进行打捞的一种工具，可打捞不同尺寸油管、钻杆等鱼顶为圆柱形落鱼，并可与震击器配合使用。结构：由上接头、壳体总成、篮式卡瓦、铣控环、内密封圈、“O”型圈、引鞋等组成。工作原理：当捞获落鱼后，上提钻具，卡瓦外螺旋锯齿形锥面与筒体内相应的齿面有相对位移，而将落鱼卡紧捞出。技术规范：LT03TA 外型尺寸114*846mm 接头螺纹NC31 在51/2-53/4套管里打捞不带台肩7274.5mm 带台肩7779mm 许用拉力分别为900KN和450KN操作方法：1. 选择好工具尺寸，推动卡瓦是否灵活，键槽是否合格。2. 下至鱼顶23m，开泵洗井，并观察泵压及悬重。3. 慢放钻具至鱼顶是，边正转边下放，使打捞筒进入鱼顶，并观察方入、悬重及指重变化。4. 缓慢上提，悬重增加说明捞获。遇卡时，钻具重量加压下击工具一边正转一边上提即可退出。注意事项： 1. 在磨铣修整鱼顶时，加压不应过大。2. 洗井时，注意观察泵压，防止憋泵。3. 由于工具外径较大，井内必须清洁，防止沉砂卡钻。4. 遇卡严重时可配震击器使用。工具四名称：螺旋式卡瓦打捞筒用途：从管子外部进行打捞的一种可退工具。结构：由上接头、壳体总成、密封圈、螺旋卡瓦、 控制环、引鞋组成。工作原理：捞获落鱼后，上提钻具，卡瓦外螺旋锯齿形锥面与筒体内相应的齿面有相对位移，而将落鱼卡紧捞出。技术规范：LT03TB 外型尺寸114*846mm 接头螺纹NC31 在51/2-53/4套管里打捞直径81-90mm 许用拉力分别为1000KN操作方法：1. 选择好工具尺寸，推动卡瓦是否灵活，键槽是否合格。2. 下至鱼顶23m，开泵洗井，并观察泵压及悬重。3. 慢放钻具至鱼顶是，边正转边下放，使打捞筒进入鱼顶，并观察方入、悬重及指重变化。4. 缓慢上提，悬重增加说明捞获。遇卡时，下击工具一边正转一边上提即可退出。注意事项： 1. 洗井时，注意观察泵压，防止憋泵。2. 防止沉砂卡钻。3. 遇卡时可配震击器使用。工具五名称：短鱼顶打捞筒用途：用于打捞鱼顶距卡点很近，或者鱼顶在接箍以上长度很小的落物。一般情况下，鱼头露出50mm就能抓住。结构：由上接头、控制环、篮式卡瓦、筒体、引鞋等组成。工作原理：进入落鱼后，卡瓦上推，使其螺旋锥面脱开，则卡瓦被胀大，鱼顶进入，提拉钻具则筒体上行，两螺旋锥面贴合，卡瓦咬入落鱼，实行打捞。技术规范：LT03DJ 外型尺寸114*560mm 接头螺纹NC31 在51/253/4套管内打捞尺寸7274.5mm 许用提力900KN操作方法：1. 根据鱼顶大小和井眼尺寸，连接好合适的工具。2. 下至鱼顶12m处慢速右旋工具并下放，当指重表回降时，停转停放。3. 上提钻具。4. 释放时给捞筒下击力，慢慢右旋，并慢慢上提钻具。注意事项：1. 打捞之前鱼顶情况要清楚。如直径大小，鱼顶形状，距接箍距离，井眼尺寸。2. 对不规则鱼顶需修整鱼顶。工具六名称：正循环强磁打捞器用途：打捞掉入井内小件铁磁性落物。如钳牙、牙轮、手锤等。结构：由上接头、压盖、壳体、磁钢、芯铁、隔磁套、引鞋等组成。工作原理：是以壳体引鞋和芯铁为两个同心环形磁极，两极磁通路之间为无铁磁材料区域，使芯铁、引鞋最下端有很高的磁场强度，可把小块铁磁性落物磁化吸附，从而实现打捞。技术规范：CLA/B (F)100 外径100mm 接头螺纹NC31 吸力A为5500KN B为1700KN 适应温度210度 适应井眼108137mm操作方法：1. 将打捞器拧紧在打捞钻柱上下井。2. 下至距井底35m时，开泵循环冲洗井底。3. 干净后，缓慢下放钻具，触及落物，钻压不得超过10KN，然后上提钻具0.5-1m，转动90度，再重复打打捞。4. 确认落物已补吸住，上提钻具0.51m停泵，起钻。注意事项：1. 入井前，必须用木板或胶皮同其他铁磁性设备隔开。2. 取下护磁板及被吸住的落物时，施力方向应与工具中心线垂直。3. 不准手持铁磁性工具接近磁力打捞打捞器底部，以防伤人。4. 运输、装卸过程中避免剧烈震动和摔碰。工具七名称：开窗打捞筒用途：是一种用来打捞长度较短的管状、柱状落物或具有卡取台 阶落物的工具。如带接箍的油管短节、筛管、测井仪器、加重杆等，也可在工具底部开成一把抓齿形组合使用。结构：由筒体与上接头两部分焊接而成。工作原理：当落鱼进入筒体并顶入窗舌时，窗舌外胀，其反弹力紧紧咬住落鱼本体，窗舌也牢牢卡住台阶，即把落物捞住。技术规范：KLT114 工具外径114 接头螺纹NC31 接箍尺寸89.5mm 窗口排数2-3 窗舌数 6-12 井眼51/2套管操作方法：1. 检查螺纹或焊接是否完好牢固，窗舌尺寸与闭合状态的最小内径是否能与落鱼配合。2. 下至鱼顶以上2-3m，开泵洗井，慢转钻柱下放，观察指重表与方入变化。引导筒体入鱼。继续下放钻柱，使落鱼进入筒体内腔。若落物长度较短、井较深，方入与悬重难以判断时，将钻柱提起1-2m，再旋转下放，重复数次，即可提钻。注意事项：提钻时就平稳操作，以免落鱼震动再次掉井。工具八名称：活页式打捞筒用途：在大的环形空间里打捞鱼顶为带台肩或接箍的小直径杆类落物。结构：由上接头、活页总成、筒体组成。工作原理：接箍进入筒体，顶开活页卡板，在扭力弹簧的作用下卡板自动复位，上提工具，接箍卡在活页卡板上，实现打捞。技术规范：HYLT22 外型尺寸#114*500mm 接头螺纹NC31 接箍46mm 抽油杆7/8井眼51/2操作方法：1. 检查螺纹并上紧，活页卡板能否自由活动，弹簧能否使卡板自动复位。卡板开口尺寸是否与落鱼尺寸相同。2. 下至鱼顶1-2m，开泵洗井，慢转慢放使引鞋入鱼。观察悬重变化，如有轻微变化，应立即停止下放，上提钻具，悬重增加，说明捞获。如无显示重复打捞直至捞获。注意事项：打捞操作中切不可猛放重压，应慢放轻压、旋转入鱼、逐级加深、多次打捞的操作方法。工具九名称：三球打捞器用途：是专门用来在套管内打捞抽油杆接箍或抽油杆加 厚台肩部位的打捞工具。结构：由筒体、钢球、引鞋等组成。工作原理：接箍或台肩通过三个球后，三个球依其自重沿斜孔回落，停靠在抽油杆本体上。上提钻具，斜孔中的三个钢球在斜孔的作用下，给落物以径向夹紧力，从而抓住落鱼。技术规范：SQ114-01 114*305mm 27/8TBG接头 打捞5/8、3/4抽油杆台肩接箍 51/2 SQ114-02 114*305mm 27/8TBG接头 打捞7/8、1 抽油杆台肩接箍 51/2 操作方法：1. 将工具连接在管柱最下端。2. 直接下井，待通过鱼头后，再缓慢上提，若悬重增加，说明抓住落鱼。3. 起钻。注意事项：1. 三球打捞器入井前必须通井。2. 检查工具外径尺寸，三球活动情况并涂机油润滑。工具十名称：反循环打捞篮结构：由上接头、筒体、篮筐总成、引鞋等组成。工作原理：靠大流量、高压力的反洗井泥浆冲击井底，使井底落物悬浮运动推动篮爪绕销轴转动竖起，篮筐开口加大，落物进入筒体，然后篮爪复位，阻止落物出筐，实现打捞。技术规范：接头螺纹NC31（以实物为准）型号工具尺寸mm使用规范及性能参数落物最大直径mm工作井眼尺寸inFLL 031101153755 1/2FLL 041151153805 3/4FLL 0514011551056 5/8操作方法：（1）检查各零部件是否完好灵活好用。（2）工具下至井底以上3-5m处开泵反洗井。（3）循环正常，边冲边放，当工具遇阻或泵压升高，提钻具0.5-1m并做好方入记号。（4）快速下放工具距井底0.3m刹车，造成井底液体紊流，使落物进入筒体。（5）循环10分钟，起钻。使用范围：在51/2或7套管里专门用于打捞最大直径为mm的井下小件落物的工具。注意事项：井口必须有反循环封井设备，反循环洗井排量要大。工具十一名称：铅模用途：用来探测落鱼鱼顶状态和套管情况的一种常用工具。结构：由接箍、短节、拉筋及铅体等组成，中间有水眼。工作原理：依靠铅硬度小、塑性好的特点，在钻压作用下与落鱼或变形套管接触，产生塑性变形，从而间接反映出鱼顶状态或套管情况。技术规范： 尺寸105*120mm 5套管 尺寸118*150mm 51/2套管操作方法：1. 检查铅模柱体及四周，不能影响印痕判断。2. 测量铅模外形尺寸。3. 丝扣涂油，接上钻具下入井中。4. 下钻速度不宜过快，以免中途将铅模变形。5. 下至鱼顶以上一单根时开泵冲洗，冲净后，加压打印。6. 打印钻压一般加压30KN，特殊情况增加钻压时不能超过50KN。7. 加压打印一次后即行起钻。注意事项：1. 在搬运过程中必须轻拿轻放，严禁摔碰。2. 铅模水眼小易堵塞，防止堵塞每下钻300-400m后洗井一次。3. 打印加压，只能加压一次，不得重复。工具十二名称：套管通径规结构：套管通径规由接头与本体两部分构成。技术规范：接头螺纹NC31（以实物为准 ） 套管规范（in）41/2551/253/465/87外径D（mm）9295102107114118119128136148146158长度L（mm）500500500500500500工作原理：依靠其刚度检测139.7mm（或177.8mm）管子的通过能力及变形情况。5、操作方法：（1）将套管通径规连接下井管柱下入井内，通径规应能顺利通过，若遇阻则说明井下套管有问题。（2）当下井的工具较长时，可以在通径规下端再连接另一个通径规，加长其长度进行通井，以保证下井工具能顺利到达工作井段。（3）地面通径试验时，管内应没有任何外来物质，并应适当支撑，防止管子下垂，以便通径规自由通过。用途及使用范围：通径规是检测套管、油管、钻杆以及其它管子内通径尺寸的工具。可以检查各种管子的内通径是否符合标准，检查其变形后能通过的最大几何尺寸。注意事项： （1）在下钻时，要严格控制下钻速度，防止套管变形将管柱卡死。（2）起下钻井口要注意防掉。工具十三名称：接箍捞矛用途：接箍捞矛是专门用来捞取鱼顶为接箍的工具。这种捞矛的主要特点是：无论接箍处于较大的套管环形空间内，还是处于较小的管柱环形空间内，都能准确无误地抓住捞出。分类：接箍捞矛按其打捞的落物分类，可分为抽油杆接箍捞矛和油管接箍捞 矛。抽油杆接箍捞矛：由上接头、锁紧螺母、芯轴，弹簧、卡瓦及引鞋等组成。油管接箍捞矛：主要由上接头，锁紧螺母，导向螺钉、芯轴，卡瓦，冲砂管等零件组成。工具十四名称：可退式打捞筒用途：可退式打捞筒是从落鱼外部进行打捞的一种工具，可打捞不同尺寸的油管、钻杆和套管等鱼顶为圆柱形的落鱼。在打捞作业中，可与安全接头、下击器、上击器、加速器等组合使用。它有篮式卡瓦和螺旋卡瓦两种形式。工具十五名称：CLT03抽油杆捞筒。结构：上接头、筒体、内套、弹簧、卡瓦组成。技术规范：外型尺寸，D55*346mm。接头螺纹，22抽油杆公扣，打捞范围，21-22.7mm，许用拉力，392KN。工作原理：抽油杆进入同体后，推动卡瓦上行，压缩弹簧，使卡瓦上行分开，内空增大，当抽油杆进入卡瓦，卡瓦在弹簧作用下，抱紧抽油杆。上提工具，筒体上行，内外锥面结合，产生径向加紧力，。使两块卡瓦内缩，咬住抽油杆，从而实现打捞。操作方法：（1）、按井底的抽油杆尺寸选定卡瓦，按井口的抽油杆尺寸选定上接头。（2）、拧紧各部螺纹下入井内。（3）当悬重下降时停止下放管柱。（4）上提工具管柱。（5）出井后，卸去上接头、弹簧，取出卡瓦 ，即可提出抽油杆。使用范围和用途：它是不可退式外捞工具，专门在73mm油管内或套管内打捞断抽油杆。打捞鱼顶外径为21-22.7mm。注意事项：如果井下抽油杆鱼顶进入筒体困难时，可慢慢右旋使其进入筒体。工具十六名称：GX-T140弹簧式套管刮削器。结构：由壳体、刀刀板块、固定块、螺旋弹簧、内六角螺钉、接头组成。技术规范 ：外形尺寸：D129*1443mm，刮削套管51/2，刀片伸出量9mm。4、工作原理：因刀片在井内紧贴套管内壁，只要上提或下放管柱，刀片对井壁上的赃物进行刮削。操作方法：（1）根据套管内径选择合适的刮削器，并确定刮削深度。（2）拧紧各部螺纹，下至刮削位置，开泵循环。（3）循环正常后边缓慢旋转工具，边缓慢下放，然后上提工具，反复进行。（4）当指重表读数无任何显示，即下放悬重不降，上提悬重不升时，说明刮削干净。使用范围和用途：在139.7mm（177.8mm）套管内，清除井壁物和射孔炮眼毛刺，使套管内畅通无阻。注意事项：（1）工具与管柱的连接丝扣必须上紧，防止接头松扣。（2）刮削过程中遇阻，可缓慢旋转几周再下放，不可强下。（3）刮削过程中，自始至终保持反循环。（4）起钻时，严禁管柱倒转。
