基于PLC变频恒压供水控制系统设计1.doc

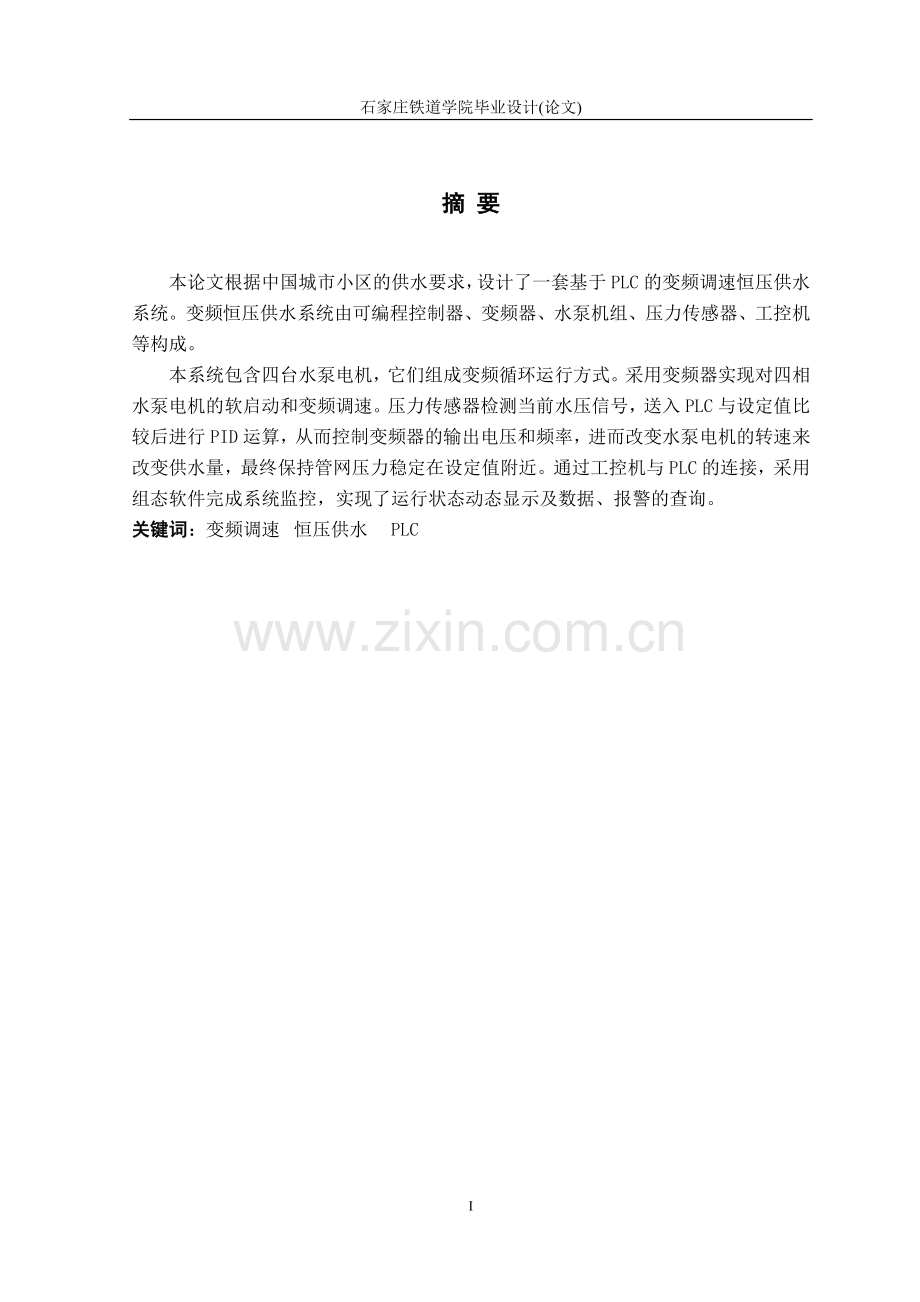

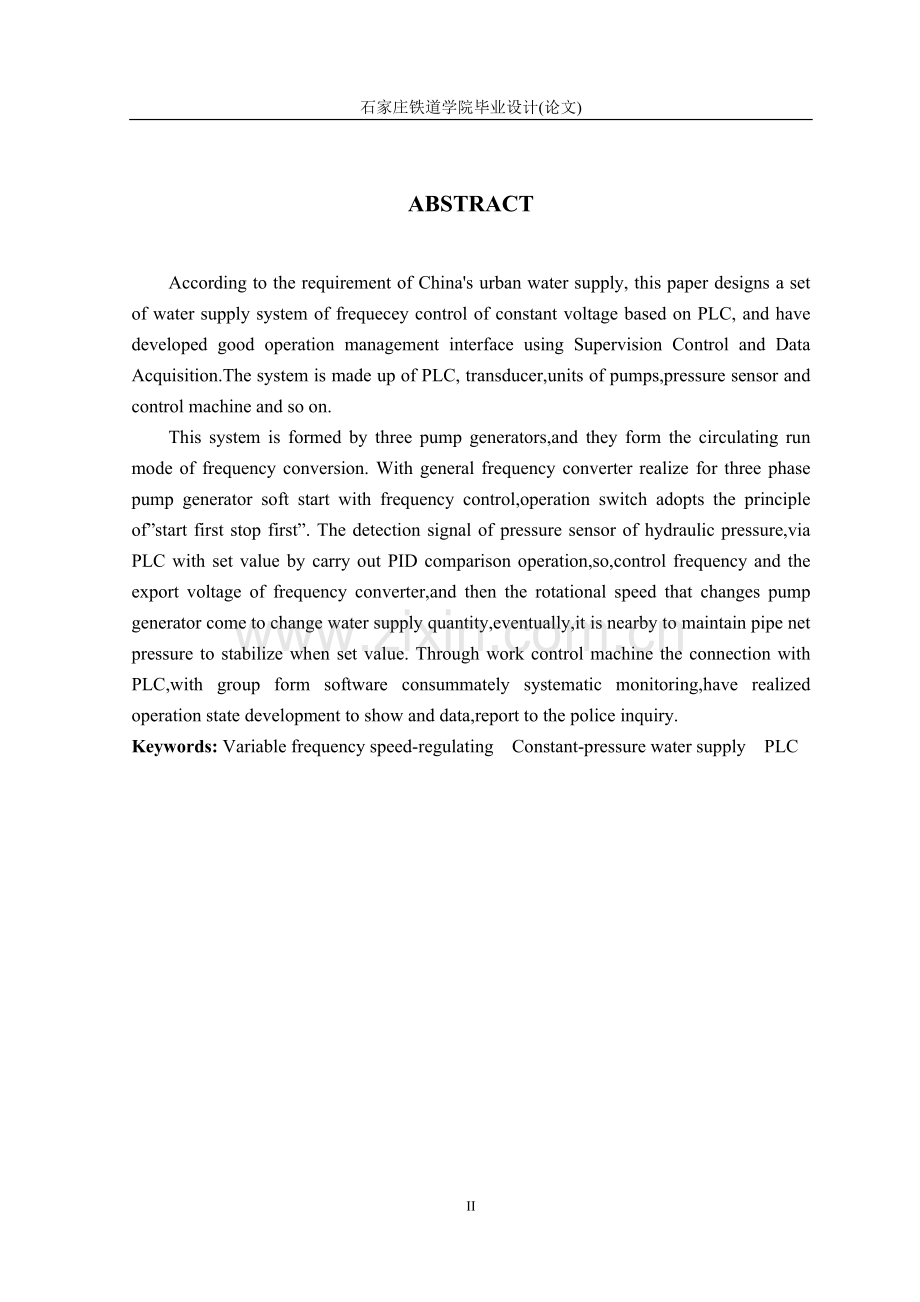

石家庄铁道学院毕业设计(论文)摘 要本论文根据中国城市小区的供水要求，设计了一套基于PLC的变频调速恒压供水系统。变频恒压供水系统由可编程控制器、变频器、水泵机组、压力传感器、工控机等构成。本系统包含四台水泵电机，它们组成变频循环运行方式。采用变频器实现对四相水泵电机的软启动和变频调速。压力传感器检测当前水压信号，送入PLC与设定值比较后进行PID运算，从而控制变频器的输出电压和频率，进而改变水泵电机的转速来改变供水量，最终保持管网压力稳定在设定值附近。通过工控机与PLC的连接，采用组态软件完成系统监控，实现了运行状态动态显示及数据、报警的查询。关键词：变频调速恒压供水PLC49ABSTRACTAccording to the requirement of Chinas urban water supply, this paper designs a set of water supply system of frequecey control of constant voltage based on PLC, and have developed good operation management interface using Supervision Control and Data Acquisition.The system is made up of PLC, transducer,units of pumps,pressure sensor and control machine and so on. This system is formed by three pump generators,and they form the circulating run mode of frequency conversion. With general frequency converter realize for three phase pump generator soft start with frequency control,operation switch adopts the principle of”start first stop first”. The detection signal of pressure sensor of hydraulic pressure,via PLC with set value by carry out PID comparison operation,so,control frequency and the export voltage of frequency converter,and then the rotational speed that changes pump generator come to change water supply quantity,eventually,it is nearby to maintain pipe net pressure to stabilize when set value. Through work control machine the connection with PLC,with group form software consummately systematic monitoring,have realized operation state development to show and data,report to the police inquiry.Keywords: Variable frequency speed-regulating Constant-pressure water supply PLC目录第一章 绪论.11.1课题的提出.11.2变频恒压供水系统的国内外研究现状.21.3本课题的主要研究内容.3第二章 系统的理论分析及控制方案确定.42.1变频恒压供水系统的理论分析.42.1.1 电动机的调速原理.42.1.2 变频恒压供水系统的节能原理.42.2变频恒压供水系统的理论分析.52.2.1 控制方案的比较和确定.52.2.2 变频概述.62.2.3 变频恒压供水系统的组成和原理图.72.2.4 变频恒压供水系统控制流程.92.2.5 水泵切换条件.9第三章 系统的硬件设计.113.1系统主要设备的选型.113.1.1 控制方案的比较和确定.113.1.2 西门子S7-200PLC简介.133.1.3 PLC 及其模块的选型.143.1.4 变频器的选型.143.1.5 水泵机组的选型.153.1.6 压力变送器的选型.153.1.7 液位变送器的选型.163.2系统主电路分析及其设计.163.3系统控制电路分析及其设计.173.4 PLC的I/O端口分配及外围接线图.19第四章 系统的软件设计.224.1系统软件设计分析.224.2 PLC程序设计.234.2.1 控制系统主程序程序设计.234.2.2 控制系统子程序设计.264.3 PID控制器参数整定.354.3.1 PID 控制及其控制算法.354.3.2 PID 参数整定.36第五章 结束语.38参考文献.39致谢.40附录.41附录图1主电路图.41附录图2控制电路图.42附录图3主程序流程图.43附录图4主程序梯形图.44第一章 绪论1.1课题的提出目前，居民生活用水和工业用水日益增加。由于居民日常用水和工业用水会随季节、昼夜等变化而随之发生变化，如采取传统的供水方式不仅影响生活也不利于资源的优化配置。传统的供水系统已经不能满足人们的需求，为了能更合理的分配资源，使能最大限的为人们所用，可采用变频恒压供水方式来代替传统的供水系统，以达到供水稳定，满足人们需求，合理优化分配等目的。本文介绍的是关于变频恒压供水系统的设计，因为变频恒压供水系统有高效节能，恒压供水，安全卫生，自动运行，管理简便等优点，非常适合现在的国民需求。变频恒压供水系统根据用水量的变化，自动调节运行参数，在水量发生变化时保持水压恒定以满足用水要求是当今先进、合理的节能型供水系统。变频调速是现在优于以往任何一种调速方式（如调压调速、变极调速、串级调速等）的技术，是当今国际上一项效益最高、性能最佳、应用广泛、最有发展前途的电机调速技术。它采用了微机控制技术，电力电子技术和电机传动调速技术实现了工业交流电动机的无极调速，具有高效率、宽范围和高精度等特点。以变频器为核心结合PLC组成的控制系统具有可靠性高，抗干扰能力强，组合灵活，变成简单，维修方便和低成本低能耗等诸多特点。采用该系统进行供水可以提高供水系统的稳定性和可靠性，方便实现供水系统的集中管理和监控；同时系统具有良好的节能性，这在能量日益紧缺的今天尤为重要，所以研究设计系统，对于调高企业效率以及人民生活水平、降低能耗等方面具有重要的现实意义。1.2 变频恒压供水系统的国内外的发展状况变频恒压供水是在变频调速技术发展之后逐渐发展起来的，在早期，由于国外生产的变频器的功能主要限定在频率控制、 升降速控制、正反转控制、起制动控制、变压变频比控制及各种保护功能。应用在变频恒压供水系统中，变频器仅作为执行机构，为了满足供水量大小需求的不同时，保证管网压力恒定，需在变频器外部压力控制器和压力传感器，对压力进行闭环控制。从查阅的资料的情况来看，国外的恒压供水工程在设计时都采用一台变频器只带一台水泵机组的方式，几乎没有用一台变频器拖动多台水泵机组运行的情况，因而投资成本高。即1968年，丹麦的丹弗斯公司发明并首家生产变频器后，随着变频器技术的发展和变频恒压系统的稳定性、可靠性以及自动化程度高等方面的优先以及显著地节能效果被大家发现认可后，国外许多生产变频器的厂家开始重视并推出具有恒压供水功能的变频器，像瑞士的ABB集团推出了HVAC变频技术，法国的施耐德公司推出了恒压供水基板，备有PID调节器和PLC可编程控制器等硬件继承在变频器控制基板上，通过设置指令代码实现PLC和PID等电控系统的功能，只要搭载配套的恒压供水单元，便可直接控制多个内置的电磁接触器工作，可构成最多七台电机的供水系统。但是也有其缺点，就是输出接口的扩展功能缺乏灵活性，系统的动态性能和稳定性不高，与别的监控系统和组态软件难以实现数据的通信，并且限制了带负载的容量，因此适用范围受到限制。目前国内有不少公司都在做变频恒压供水的工程，大多采用国外的变频器控制水泵的转速，水管的管网压力的闭环调节及多台水泵的循环控制，有的采用单片机及相应的软件予以实现；有的采用PLC及相应软件予以实现。但在系统的动态性能、稳定性能、抗干扰性能以及开放性等多方面的综合技术指标来说，还远远没能达到所有用户的要求。原深圳华为电气公司（现已改名艾默生）和成都希望集团（森兰牌变频器）也推出了恒压供水专用变频器（5.5Kw-22kW），无需外接PLC盒PID调节器，坑完成最多四台水泵的循环切换、定时起动、停止和定时循环（丹麦丹弗斯公司的VLT系列变频器可实现七台水泵机组的切换）。该变频器将压力闭环调节与循环逻辑控制功能集成在变频器内部实现，但其输出接口限制了带负载容量，同时操作不方便且不具有数据通信功能，因此只适用于小容量，控制要求不高的供水场所。可以看出，目前在国内外变频调速恒压供水系统的研究设计中，对于能适应不同的用水场合，结合现代控制技术、网络和通讯技术同时兼顾系统的电磁兼容性的变频恒压供水系统的水压闭环控制的研究还是不够的，因此，有待于进一步淡淡的研究改善，使其能更好的应用于生活、生产实践中。1.3本课题的主要研究内容设计是以供水系统为设计对象，采用PLC和变频技术相结合技术，并引用计算机对供水系统进行远程监控和管理，保证供水系统安全可靠的运行。PLC控制变频恒压供水系统主要有变频器、可编程控制器、压力变送器、和水泵机组一起组成一个完整的闭环调节系统，本设计中有4台泵，大泵电动机功率均为220KW,小泵功率均为160KW;所有泵可设计成变频循环软启动的工作方式；采用PID算法实现水压的闭环控制；西门子S7-200型系列PLC控制变频及现场设备的运行；系统具有自动/手动操作功能；具有故障自诊和自处理能力，对过流，欠压，过压等变频器故障均能自行诊断，并发出报警信号。根据以上控制要求，进行系统的总控制方案设计。硬件设备选型、PLC选型、估算所需I/O点数，进行I/O模块选型，绘制系统硬件连接图：包括系统硬件配置图、I/O连接图、分配I/O点数，列出I/O分配表，设计梯形图控制程序，对程序进行调试和修改并设计监控系统。第二章 系统的理论分析及控制方案确定2.1 变频恒压供水系统的理论分析2.1.1 电动机的调速原理水泵电机多采用三相异步电动机，而其转速公式为： (2-1) 式中：f表示电源频率，p表示电动机极对数，s表示转差率。从上式可知，三相异步电动机的调速方法有：(1) 改变电源频率(2) 改变电机极对数(3) 改变转差率改变电机极对数调速的调控方式控制简单，投资省，节能效果显著，效率高，但需要专门的变极电机，是有级调速，而且级差比较大，即变速时转速变化较大，转矩也变化大，因此只适用于特定转速的生产机器。改变转差率调速为了保证其较大的调速范围一般采用串级调速的方式，其最大优点是它可以回收转差功率，节能效果好，且调速性能也好，但由于线路过于复杂，增加了中间环节的电能损耗7，且成本高而影响它的推广价值。下面重点分析改变电源频率调速的方法及特点。根据公式可知，当转差率变化不大时，异步电动机的转速n基本上与电源频率f成正比。连续调节电源频率，就可以平滑地改变电动机的转速。但是，单一地调节电源频率，将导致电机运行性能恶化。随着电力电子技术的发展，已出现了各种性能良好、工作可靠的变频调速电源装置，它们促进了变频调速的广泛应用。2.1.2 变频恒压供水系统的节能原理变频恒压供水系统的供水部分主要由水泵、电动机、管道和阀门等构成。通常由异步电动机驱动水泵旋转来供水，并且把电机和水泵做成一体，通过变频器调节异步电机的转速，从而改变水泵的出水流量而实现恒压供水的。因此，供水系统变频的实质是异步电动机的变频调速。异步电动机的变频调速是通过改变定子供电频率来改变同步转速而实现调速的。在供水系统中，通常以流量为控制目的，常用的控制方法为阀门控制法和转速控制法。阀门控制法是通过调节阀门开度来调节流量，水泵电机转速保持不变。其实质是通过改变水路中的阻力大小来改变流量，因此，管阻将随阀门开度的改变而改变，但扬程特性不变。由于实际用水中，需水量是变化的，若阀门开度在一段时间内保持不变，必然要造成超压或欠压现象的出现。转速控制法是通过改变水泵电机的转速来调节流量，而阀门开度保持不变，是通过改变水的动能改变流量。因此，扬程特性将随水泵转速的改变而改变，但管阻特性不变。变频调速供水方式属于转速控制。其工作原理是根据用户用水量的变化自动地调整水泵电机的转速，使管网压力始终保持恒定，当用水量增大时电机加速，用水量减小时电机减速。2.2 变频恒压供水系统控制方案的确定2.2.1控制方案的比较和确定恒压变频供水系统主要有压力变送器、变频器、恒压控制单元、水泵机组以及低压电器组成。系统主要的任务是利用恒压控制单元使变频器控制一台水泵或循环控制多台水泵，实现管网水压的恒定和水泵电机的软起动以及变频水泵与工频水泵的切换，同时还要能对运行数据进行传输和监控。根据系统的设计任务要求，有以下几种方案可供选择：(1) 有供水基板的变频器+水泵机组+压力传感器这种控制系统结构简单，它将PID调节器和PLC可编程控制器等硬件集成在变频器供水基板上，通过设置指令代码实现PLC和PID等电控系统的功能。它虽然微化了电路结构，降低了设备成本，但在压力设定和压力反馈值的显示方面比较麻烦，无法自动实现不同时段的不同恒压要求，在调试时，PID调节参数寻优困难，调节范围小，系统的稳态、动态性能不易保证。其输出接口的扩展功能缺乏灵活性，数据通信困难，并且限制了带负载的容量，因此仅适用于要求不高的小容量场合。(2) 通用变频器+单片机(包括变频控制、调节器控制)+人机界面+压力传感器这种方式控制精度高、控制算法灵活、参数调整方便，具有较高的性价比，但开发周期长，程序一旦固化，修改较为麻烦，因此现场调试的灵活性差，同时变频器在运行时，将产生干扰，变频器的功率越大，产生的干扰越大，所以必须采取相应的抗干扰措施来保证系统的可靠性。该系统适用于某一特定领域的小容量的变频恒压供水中。(3) 通用变频器+PLC(包括变频控制、调节器控制)+人机界面+压力传感器这种控制方式灵活方便。具有良好的通信接口，可以方便地与其他的系统进行数据交换，通用性强；由于PLC产品的系列化和模块化，用户可灵活组成各种规模和要求不同控制系统。在硬件设计上，只需确定PLC的硬件配置和I/O的外部接线，当控制要求发生改变时，可以方便地通过PC机来改变存贮器中的控制程序，所以现场调试方便。同时由于PLC的抗干扰能力强、可靠性高，因此系统的可靠性大大提高。该系统能适用于各类不同要求的恒压供水场合，并且与供水机组的容量大小无关。通过对以上这几种方案的比较和分析，可以看出第三种控制方案更适合于本系统。这种控制方案既有扩展功能灵活方便、便于数据传输的优点，又能达到系统稳定性及控制精度的要求。2.2.2变频器概述变频恒压供水是在变频调速技术发展之后逐渐发展起来的，在早期，由于国外生产的变频器的功能主要限定在频率控制、 升降速控制、正反转控制、起制动控制、变压变频比控制及各种保护功能。应用在变频恒压供水系统中，变频器仅作为执行机构，为了满足供水量大小需求的不同时，保证管网压力恒定，需在变频器外部压力控制器和压力传感器，对压力进行闭环控制。从查阅的资料的情况来看，国外的恒压供水工程在设计时都采用一台变频器只带一台水泵机组的方式，几乎没有用一台变频器拖动多台水泵机组运行的情况，因而投资成本高。即1968年，丹麦的丹弗斯公司发明并首家生产变频器后，随着变频器技术的发展和变频恒压系统的稳定性、可靠性以及自动化程度高等方面的优先以及显著地节能效果被大家发现认可后，国外许多生产变频器的厂家开始重视并推出具有恒压供水功能的变频器，像瑞士的ABB集团推出了HVAC变频技术，法国的施耐德公司推出了恒压供水基板，备有PID调节器和PLC可编程控制器等硬件继承在变频器控制基板上，通过设置指令代码实现PLC和PID等电控系统的功能，只要搭载配套的恒压供水单元，便可直接控制多个内置的电磁接触器工作，可构成最多七台电机的供水系统。但是也有其缺点，就是输出接口的扩展功能缺乏灵活性，系统的动态性能和稳定性不高，与别的监控系统和组态软件难以实现数据的通信，并且限制了带负载的容量，因此适用范围受到限制。目前国内有不少公司都在做变频恒压供水的工程，大多采用国外的变频器控制水泵的转速，水管的管网压力的闭环调节及多台水泵的循环控制，有的采用单片机及相应的软件予以实现；有的采用PLC及相应软件予以实现。但在系统的动态性能、稳定性能、抗干扰性能以及开放性等多方面的综合技术指标来说，还远远没能达到所有用户的要求。原深圳华为电气公司（现已改名艾默生）和成都希望集团（森兰牌变频器）也推出了恒压供水专用变频器（5.5Kw-22kW），无需外接PLC盒PID调节器，坑完成最多四台水泵的循环切换、定时起动、停止和定时循环（丹麦丹弗斯公司的VLT系列变频器可实现七台水泵机组的切换）。该变频器将压力闭环调节与循环逻辑控制功能集成在变频器内部实现，但其输出接口限制了带负载容量，同时操作不方便且不具有数据通信功能，因此只适用于小容量，控制要求不高的供水场所。可以看出，目前在国内外变频调速恒压供水系统的研究设计中，对于能适应不同的用水场合，结合现代控制技术、网络和通讯技术同时兼顾系统的电磁兼容性的变频恒压供水系统的水压闭环控制的研究还是不够的，因此，有待于进一步淡淡的研究改善，使其能更好的应用于生活、生产实践中。2.2.3 变频恒压供水系统的组成及原理图PLC控制变频恒压供水系统主要有变频器、可编程控制器、压力变送器和现场的水泵机组一起组成一个完整的闭环调节系统，该系统的控制流程图如图2-1所示：图2-1变频恒压供水系统控制流程图从图中可看出，系统可分为：执行机构、信号检测机构、控制机构三大部分，具体为：(1)执行机构：执行机构是由一组水泵组成，它们用于将水供入用户管网，其中由一台变频泵和两台工频泵构成，变频泵是由变频调速器控制、可以进行变频调整的水泵，用以根据用水量的变化改变电机的转速，以维持管网的水压恒定；工频泵只运行于启、停两种工作状态，用以在用水量很大（变频泵达到工频运行状态都无法满足用水要求时）的情况下投入工作。(2)信号检测机构：在系统控制过程中，需要检测的信号包括管网水压信号、水池水位信号和报警信号。管网水压信号反映的是用户管网的水压值，它是恒压供水控制的主要反馈信号。此信号是模拟信号，读入PLC时，需进行A/D转换。另外为加强系统的可靠性，还需对供水的上限压力和下限压力用电接点压力表进行检测，检测结果可以送给PLC，作为数字量输入；水池水位信号反映水泵的进水水源是否充足。信号有效时，控制系统要对系统实施保护控制，以防止水泵空抽而损坏电机和水泵。此信号来自安装于水池中的液位传感器；报警信号反映系统是否正常运行，水泵电机是否过载、变频器是否有异常，该信号为开关量信号。(3)控制机构：供水控制系统一般安装在供水控制柜中，包括供水控制器(PLC系统)、变频器和电控设备三个部分。供水控制器是整个变频恒压供水控制系统的核心。供水控制器直接对系统中的压力、液位、报警信号进行采集，对来自人机接口和通讯接口的数据信息进行分析、实施控制算法，得出对执行机构的控制方案，通过变频调速器和接触器对执行机构(即水泵机组)进行控制；变频器是对水泵进行转速控制的单元，其跟踪供水控制器送来的控制信号改变调速泵的运行频率，完成对调速泵的转速控制。根据水泵机组中水泵被变频器拖动的情况不同，变频器有两种工作方式即变频循环式和变频固定式，变频循环式即变频器拖动某一台水泵作为调速泵，当这台水泵运行在50Hz时，其供水量仍不能达到用水要求，需要增加水泵机组时，系统先将变频器从该水泵电机中脱出，将该泵切换为工频的同时用变频去拖动另一台水泵电机；变频固定式是变频器拖动某一台水泵作为调速泵，当这台水泵运行在50Hz时，其供水量仍不能达到用水要求，需要增加水泵机组时，系统直接启动另一台恒速水泵，变频器不做切换，变频器固定拖动的水泵在系统运行前可以选择，本设计中采用前者。作为一个控制系统，报警是必不可少的重要组成部分。由于本系统能适用于不同的供水领域，所以为了保证系统安全、可靠、平稳的运行，防止因电机过载、变频器报警、电网过大波动、供水水源中断造成故障，因此系统必须要对各种报警量进行监测，由PLC判断报警类别，进行显示和保护动作控制，以免造成不必要的损失。变频恒压供水系统以供水出口管网水压为控制目标，在控制上实现出口总管网的实际供水压力跟随设定的供水压力。设定的供水压力可以是一个常数，也可以是一个时间分段函数，在每一个时段内是一个常数。所以，在某个特定时段内，恒压控制的目标就是使出口总管网的实际供水压力维持在设定的供水压力上。变频恒压供水系统的结构框图如图2-2所示：图2-2变频恒压供水系统框图恒压供水系统通过安装在用户供水管道上的压力变送器实时地测量参考点的水压，检测管网出水压力，并将其转换为420mA的电信号，此检测信号是实现恒压供水的关键参数。由于电信号为模拟量，故必须通过PLC的A/D转换模块才能读入并与设定值进行比较，将比较后的偏差值进行PID运算，再将运算后的数字信号通过D/A转换模块转换成模拟信号作为变频器的输入信号，控制变频器的输出频率，从而控制电动机的转速，进而控制水泵的供水流量，最终使用户供水管道上的压力恒定，实现变频恒压供水。2.2.4 变频恒压供水系统控制流程变频恒压供水系统控制流程如下:(l)系统通电，按照接收到有效的自控系统启动信号后，首先启动变频器拖动变频泵M1工作，根据压力变送器测得的用户管网实际压力和设定压力的偏差调节变频器的输出频率，控制Ml的转速，当输出压力达到设定值，其供水量与用水量相平衡时，转速才稳定到某一定值，这期间Ml工作在调速运行状态。(2)当用水量增加水压减小时，压力变送器反馈的水压信号减小，偏差变大，PLC的输出信号变大，变频器的输出频率变大，所以水泵的转速增大，供水量增大，最终水泵的转速达到另一个新的稳定值。反之，当用水量减少水压增加时，通过压力闭环，减小水泵的转速到另一个新的稳定值。(3)当用水量继续增加，变频器的输出频率达到上限频率50Hz时，若此时用户管网的实际压力还未达到设定压力，并且满足增加水泵的条件时，在变频循环式的控制方式下，系统将在PLC的控制下自动投入水泵M2(变速运行)，同时变频泵M1做工频运行，系统恢复对水压的闭环调节，直到水压达到设定值为止。如果用水量继续增加，满足增加水泵的条件，将继续发生如上转换，将另两台工频泵M3、M4依次投入运行，变频器输出频率达到上限频率50Hz时，压力仍未达到设定值时，控制系统就会发出水压超限报警。(4)当用水量下降水压升高，变频器的输出频率降至下限频率，用户管网的实际水压仍高于设定压力值，并且满足减少水泵的条件时，系统将工频泵M2关掉，恢复对水压的闭环调节，使压力重新达到设定值。当用水量继续下降，并且满足减少水泵的条件时，将继续发生如上转换，将另两台工频泵M3、M4根据先启先停原则依次关掉。2.2.5 水泵切换条件分析在上述的系统工作流程中，我们提到当变频泵己运行在上限频率，此时管网的实际压力仍低于设定压力，此时需要增加水泵来满足供水要求，达到恒压的目的；当变频泵和工频泵都在运行且变频泵己运行在下限频率，此时管网的实际压力仍高于设定压力，此时需要减少工频泵来减少供水流量，达到恒压的目的。那么何时进行切换，才能使系统提供稳定可靠的供水压力，同时使机组不过于频繁的切换呢?由于电网的限制以及变频器和电机工作频率的限制，50HZ成为频率调节的上限频率。另外，变频器的输出频率不能够为负值，最低只能是0HZ。其实，在实际应用中，变频器的输出频率是不可能降到0HZ。因为当水泵机组运行，电机带动水泵向管网供水时，由于管网中的水压会反推水泵，给带动水泵运行的电机一个反向的力矩，同时这个水压也在一定程度上阻止源水池中的水进入管网，因此，当电机运行频率下降到一个值时，水泵就己经抽不出水了，实际的供水压力也不会随着电机频率的下降而下降。这个频率在实际应用中就是电机运行的下限频率。这个频率远大于0HZ，具体数值与水泵特性及系统所使用的场所有关，一般在20HZ左右。所以选择50HZ和20HZ作为水泵机组切换的上下限频率。当输出频率达到上限频率时，实际供水压力在设定压力上下波动。若出现时就进行机组切换，很可能由于新增加了一台机组运行，供水压力一下就超过了设定压力。在极端的情况下，运行机组增加后，实际供水压力超过设定供水压力，而新增加的机组在变频器的下限频率运行，此时又满足了机组切换的停机条件，需要将一个在工频状态下运行的机组停掉。如果用水状况不变，供水泵站中的所有能够自动投切的机组将一直这样投入切出再投入再切出地循环下去，这增加了机组切换的次数，使系统一直处于不稳定的状态之中，实际供水压力也会在很大的压力范围内震荡。这样的工作状态既无法提供稳定可靠的供水压力，也使得机组由于相互切换频繁而增大磨损，减少运行寿命。另外，实际供水压力超调的影响以及现场的干扰使实际压力的测量值有尖峰，这两种情况都可能使机组切换的判别条件在一个比较短的时间内满足。所以，在实际应用中，相应的判别条件是通过对上面两个判别条件的修改得到的，其实质就是增加了回滞环的应用和判别条件的延时成立。实际的机组切换判别条件如下：加泵条件： 且延时判别成立 (2-2)减泵条件： 且延时判别成立 (2-3)式中： ：上限频率 ：下限频率：设定压力 ：反馈压力第三章 系统的硬件设计3.1 系统主要设备的选型根据基于PLC的变频恒压供水系统的原理，系统的电气控制总框图如图3-1所示：图3-1 系统的电气控制总框图由以上系统电气总框图可以看出,该系统的主要硬件设备应包括以下几部分：(1) PLC及其扩展模块、(2) 变频器、(3) 水泵机组、(4) 压力变送器、(5) 液位变送器。主要设备选型如表3-1所示：表3-1 本系统主要硬件设备清单主要设备型号可编程控制器（PLC）Siemens CPU 226模拟量扩展模块Siemens EM 235变频器Siemens MM440水泵机组水泵4台压力变送器及显示仪表普通压力表Y-100、XMT-1270数显仪液位变送器分体式液位变送器DS263.1.1 PLC概述可编程控制器，简称PLC(Programmable Logic Controller)，是指以计算机技术为基础的新型工业控制装置。在1987年国际电工委员会(International Electrical Committee)颁布的PLC标准草案中对PLC做了如下定义:“PLC是一种专门为在工业环境下应用而设计的数字运算操作的电子装置。它采用可以编制程序的存储器，用来在其内部存储执行逻辑运算、顺序运算、计时、计数和算术运算等操作的指令，并能通过数字式或模拟式的输入和输出控制各种类型的机械或生产过程。PLC及其有关的外围设备都应该按易于与工业控制系统形成一个整体，易于扩展其功能的原则而设计。PLC控制程序采用SIEMENS公司提供的STEP 7-MicroWIN-V40编程软件开发。该软件的SIMATIC指令集包含三种语言，即语句表(STL)语言、梯形图(LAD)语言、功能块图(FWD)语言。语句表(STL)语言类似于计算机的汇编语言，特别适合于来自计算机领域的工程人员，它使用指令助记符创建用户程序，属于面向机器硬件的语言。梯形图(LAD)语言最接近于继电器接触器控制系统中的电气控制原理图，是应用最多的一种编程语言，与计算机语言相比，梯形图可以看作是PLC的高级语言，几乎不用去考虑系统内部的结构原理和硬件逻辑，因此，它很容易被一般的电气工程设计和运行维护人员所接受，是初学者理想的编程工具。功能块图(FWD)的图形结构与数字电路的结构极为相似，功能块图中每个模块有输入和输出端，输出和输入端的函数关系使用与、或、非、异或逻辑运算，模块之间的连接方式与电路的连接方式基本相同。PLC控制程序由一个主程序、若干子程序构成，程序的编制在计算机上完成，编译后通过PC/PPI 电缆把程序下载到PLC，控制任务的完成，是通过在RUN模式下主机循环扫描并连续执行用户程序来实现的。世界上公认的第一台PLC是1969年美国数字设备公司(DEC)研制的。限于当时的元器件条件及计算机发展水平，早期的PLC主要由分立组件和中小规模集成电路组成，可以完成简单的逻辑控制及定时、计数功能。20世纪70年代初出现了微处理器。人们很快将其引入可编程控制器，使PLC增加了运算、数据传送及处理等功能，完成了真正具有计算机特征的工业控制装置。为了方便熟悉继电器、接触器系统的工程技术人员使用，可编程控制器采用和继电器电路图类似的梯形图作为主要编程语言5 ，并将参加运算及处理的计算机存储组件都以继电器命名。此时的PLC为微机技术和继电器常规控制概念相结合的产物。20世纪70年代中末期，可编程控制器进入实用化发展阶段，计算机技术已全面引入可编程控制器中，使其功能发生了飞跃。更高的运算速度、超小型体积、更可靠的工业抗干扰设计、模拟量运算、PID功能及极高的性价比奠定了它在现代工业中的地位。20世纪80年代初，可编程控制器在先进工业国家中已获得广泛应用。这个时期可编程控制器发展的特点是大规模、高速度、高性能、产品系列化。这个阶段的另一个特点是世界上生产可编程控制器的国家日益增多，产量日益上升。这标志着可编程控制器已步入成熟阶段。 20世纪末期，可编程控制器的发展特点是更加适应于现代工业的需要。从控制规模上来说，这个时期发展了大型机和超小型机；从控制能力上来说，诞生了各种各样的特殊功能单元，用于压力、温度、转速、位移等各式各样的控制场合；从产品的配套能力来说，生产了各种人机界面单元、通信单元，使应用可编程控制器的工业控制设备的配套更加容易。目前，PLC在国内外已广泛应用于钢铁、石油、化工、电力、建材、机械制造、轻纺、交通运输、及文化娱乐等各个行业，被称为现代技术的三大支柱之一。3.1.2 西门子S7-200 PLC简介西门子公司具有品种非常丰富的PLC产品。S7系列是传统意义的PLC，S7-200属于小型PLC，在1998年升级为第二代产品，2004年升级为第三代产品。1. 特点(1)功能强，有PID参数自整定、配方、数据归档等功能(2)先进的程序结构(3)灵活方便的寻址方法(4)功能强大、使用方便的编程软件(5)简化复杂编程任务的向导功能
