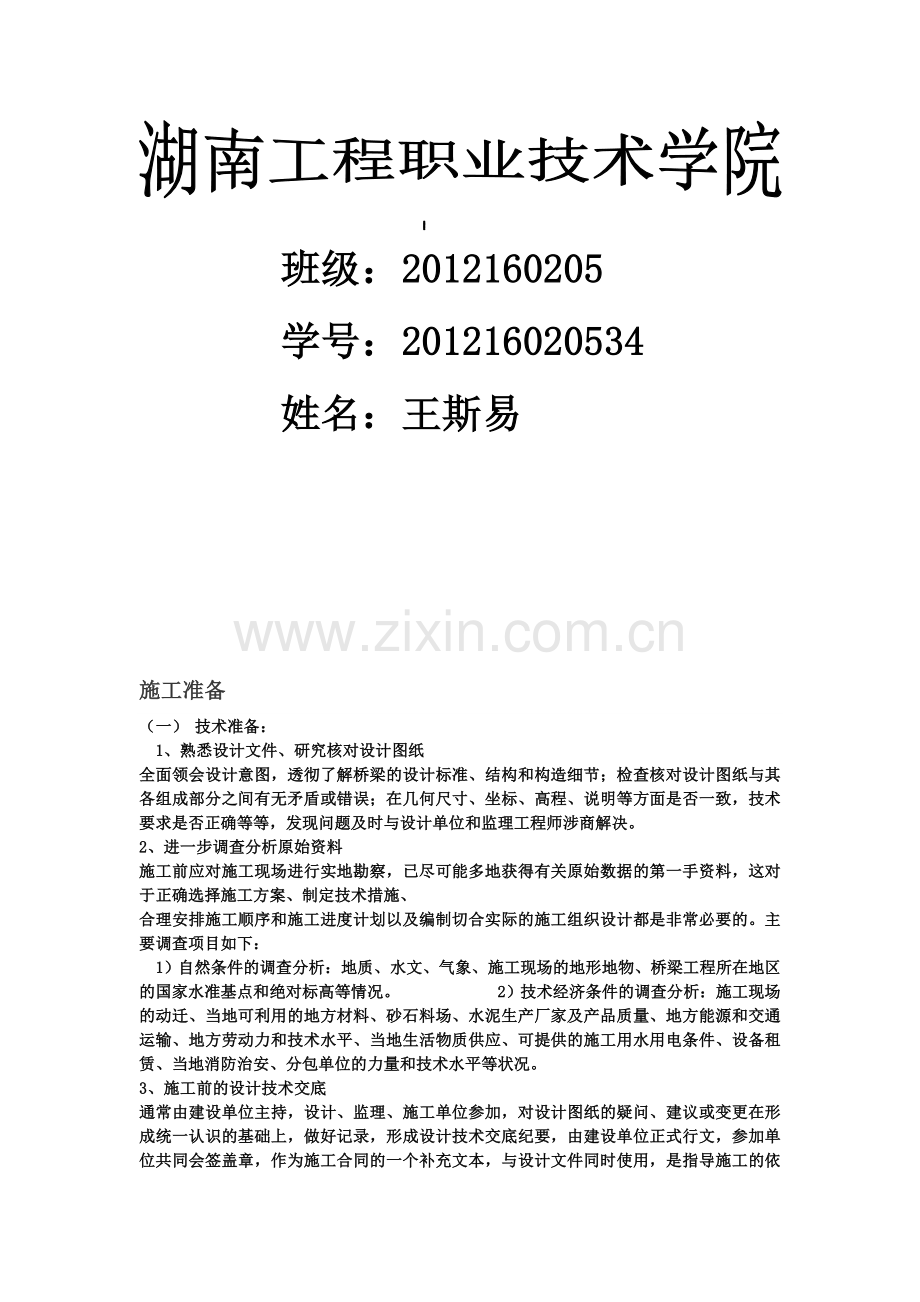

简支梁桥施工方案2.doc

班级：2012160205学号：201216020534姓名：王斯易施工准备（一） 技术准备：1、熟悉设计文件、研究核对设计图纸全面领会设计意图，透彻了解桥梁的设计标准、结构和构造细节；检查核对设计图纸与其各组成部分之间有无矛盾或错误；在几何尺寸、坐标、高程、说明等方面是否一致，技术要求是否正确等等，发现问题及时与设计单位和监理工程师涉商解决。2、进一步调查分析原始资料施工前应对施工现场进行实地勘察，已尽可能多地获得有关原始数据的第一手资料，这对于正确选择施工方案、制定技术措施、合理安排施工顺序和施工进度计划以及编制切合实际的施工组织设计都是非常必要的。主要调查项目如下：1）自然条件的调查分析：地质、水文、气象、施工现场的地形地物、桥梁工程所在地区的国家水准基点和绝对标高等情况。2）技术经济条件的调查分析：施工现场的动迁、当地可利用的地方材料、砂石料场、水泥生产厂家及产品质量、地方能源和交通运输、地方劳动力和技术水平、当地生活物质供应、可提供的施工用水用电条件、设备租赁、当地消防治安、分包单位的力量和技术水平等状况。3、施工前的设计技术交底通常由建设单位主持，设计、监理、施工单位参加，对设计图纸的疑问、建议或变更在形成统一认识的基础上，做好记录，形成设计技术交底纪要，由建设单位正式行文，参加单位共同会签盖章，作为施工合同的一个补充文本，与设计文件同时使用，是指导施工的依据，也是建设单位与施工单位进行工程结算的依据之一。（二）物质准备：物质准备工作的内容主要包括：工程材料的准备：构件和制品的加工准备：施工机具设备的准备；以及各种工具和备件的准备物质准备工作的程序一般为：根据施工预算、分部分项工程的施工方法和施工进度安排制定需要量的计划；与有关单位签订供货合同；拟定运输计划和运输方案；按施工平面图的要求，组织物质按计划时间进场，在指定地点、按规定方式进行储存或堆放，以便随时提供给工程使用。（三）施工现场准备：1、做好施工测量控制网的复测和加密工作2、做好施工现场的补充钻探3、搞好三通一平是指路通、水通、电通和平整场地。4、建造临时设施5、安装调试施工机具6、原材料的试验和储存堆放7、做好冬雨季施工安排钻孔灌注桩施钻孔灌注桩施工工艺： 施工准备：施工前应进行场地平整，清除杂物，钻机位臵处平整夯实，准备场地，同时对施工用水、泥浆池位臵，动力供应，施工便道，做统一的安排。测量放线，根据设计图纸用全站仪现场进行桩位精确放样，在桩中心位臵钉以木桩，并设护桩，放线后由主管技术人员进行复核，施工中护桩要妥善看管，不得移位和丢失。护筒的制作与埋设：使用冲击钻，护筒内径比桩径大20-30cm，埋臵护筒要考虑桩位的地质和水文情况，为保持水头护筒要高出施工水位（或地下水位）1.5m，无水地层护筒宜高出地面0.3-0.5m，为避免护筒底悬空，造成蹋孔，漏水，漏浆，护筒底应坐在天然的结实的土层上（或夯实的粘土层上），护筒四周应回填粘土并夯实，护筒平面位臵的偏差应不超5cm，倾斜度偏差小于1%。护筒埋臵深度：在无水地区为2倍的护筒直径，在有水地区入土深度为水深的1倍（无冲刷之前）或者确保护筒在施工期间稳定的深度为止。在岸滩上埋设护筒时应在护筒底口下及四周围填粘土，并分层夯实，可用锤击、加压、震动等方法下沉护筒。钻机就位钻机选用冲击钻机。钻头采用十字型冲击钻头。钻机安装就位时，底座用枕木垫实塞紧，安装时，顶端暂时用风绳固定平稳，待八字支架安装完毕后即可拆除风绳。确保在钻孔过程中，钻机（架）平稳，不发生位移和沉陷。泥浆制备泥浆在冲击钻孔中起护壁和悬浮钻碴的作用。应备用足够的造浆优质粘土。制备泥浆应选用塑性指数IP10的粘性土或膨润土，泥浆性能指标应符合要求。钻孔钻孔达到设计标高后，应对孔位、孔径、孔深和孔形等进行检查，孔位偏差不应大于10厘米，斜度不可大于1%。清孔清孔的目的是清除钻渣和沉淀层，尽量减少孔底沉淀厚度，防止桩底存留过厚沉渣而降低桩的承载力，为灌注水下混凝土创造良好条件，使测深正确，灌注顺利。钻孔达到要求标高后，先用取渣筒取渣，然后采用泥浆管道直插孔底，压入新鲜泥浆进行正循环清孔，直到满足以下要求：比重1.25；含砂率4%；PH值6.5；沉渣厚度为零；粘度1820S。钢筋笼制作及吊装钢筋笼采用加工场统一加工，制作时均需在型钢焊制的骨架定位平台进行，以保证制作的钢筋笼的整体直度及主筋焊接接长时的对位度，对于20m桩长的钢筋笼可只分一节,直接加工成形，对于30m桩长的钢筋笼可分二节制作。钢筋笼用炮车运至现场。采用2台25T吊车配合安装，现场在孔口采用挤压连接器连接下放，缩短孔口操作时间，避免塌孔事故的发生。当底节骨架下降到孔口上只有一个箍圈时，用钢管将骨架临时支承于孔口，此时可吊来第二节骨架进行连接，连接完毕后，稍提骨架，抽去临时支承，将骨架缓慢下放。注意不要碰撞孔壁。下放钢筋笼时，在钢筋笼内部间隔一定距离焊十字撑，以提高钢筋笼的刚度。钢筋笼顶部通过钢筋与护筒口焊接相连，以预防钢筋笼在砼灌注过程中上浮。水下砼灌注灌注砼前，检测孔底沉淀厚度，大于规范要求时，须再次清孔。混凝土采用拌和站拌和，搅拌运输车送至现场。运至灌注地点时，检查混凝土的均匀性和坍落度，合格后，卸入料斗中，当地形受限时，可用输送泵配合灌注。导管为直径30cm壁厚10mm的钢管，浇注前要复核导管长度，进行必要的水密、承压和接头抗拉试验。因导管很长，自重大，尤其是要确保接头的抗拉力满足要求，导管用高密封快插接头连接，用卡子固定好后，安设漏斗，导管底部至孔底有40cm的距离。灌注过程中对混凝土的均匀性和坍落度进行检查，设有专人随时测量砼面的高度，计算导管的埋臵深度，做好灌注记录，记下灌注过程中的灌注时间、盘数、方量、导管埋深和故障处理时间等情况，同时认真做好砼试块并按要求养护。拆除护筒、验桩将护筒周围的土方挖除后即可拔除护筒。护筒拔出后将桩头上的浮浆和松散部分全部凿除，直至标高符合设计要求和表面无松散现象。桩头凿除后，采用超声波动测法对桩身质量进行检测，确保每根桩的质量符合设计和规范要求。承台施工施工工艺流程图基坑开挖承台施工在桩基施工完毕并经检测合格后，进行承台施工。按设计图纸准确放样后，即可进行基坑开挖。当承台位臵处于干处时，直接采用明挖基坑，当承台位臵位于水中时，需先设围堰，围堰的形式根据地质情况、水深、流速、设备条件等因素综合考虑。基坑开挖一般采用机械开挖，并辅以人工清底找平，基坑的开挖尺寸要求根据承台的尺寸，支模及施工操作的要求等因素进行确定。基坑的开挖坡度以保证边坡的稳定为原则，根据地质条件，开挖深度，现场的具体情况确定，当基坑壁坡不易稳定或放坡开挖受场地限制，或放坡开挖工作量大不经济时，可按具体情况采取加固坑壁措施。基坑顶面应设臵防止地面水流入基坑的措施，如截水沟等。承台底处理当承台底层土质有足够的承载力，又无地下水时，可按天然地基上修筑基础的施工方法进行施工。当承台底层有地下水，且土质为松软土时，需排出地下水，并挖除松软土，换填10-30cm厚砂砾土垫层，使其符合基底的设计标高并整平。钢筋、模板施工钢筋应按设计图纸及规范要求下料、成型和绑扎。墩身的预埋钢筋位臵要准确、牢固，钢筋的搭接长度要满足规范要求。调整桩顶钢筋，作好喇叭口。模板采用组合钢模，纵、横椤采用型钢，以保证使模板有足够的强度、刚度和稳定性，能可靠的承受施工过程中可能产生的各项荷载，保证结构各部形状、尺寸的准确。模板内设拉筋，周边用钢管或方木支顶牢固。模板要求平整，接缝严密。砼浇注砼采用拌合站集中搅拌，砼罐车运输，输送泵辅助溜槽灌注。砼应分层连续灌注，一次成型。分层厚度为30cm左右，分层间隔灌注时间不得超过砼初凝时间，砼振捣采用插入式振捣器，振捣深度应超过每层的接触面一定深度，保证下层在初凝前进行一次振捣，使其具有良好的密实度。承台砼灌注完毕后，开始抹面收浆，待砼初凝后，用土工布覆盖洒水养生。当砼强度达到2.5MPa后方可拆模。盖梁施工盖梁施工工艺流程图测量放样搭设支架安装底模钢筋骨架制作及吊装安装侧模浇注砼砼养生拆模测量放样放样前，应先复核墩台的平面位臵及高程是否准确，合格后，按设计图纸要求准确放出墩、台帽的中线及边线。搭设支架墩柱施工完成后，搭设盖梁支架。支架采用碗扣式落地支架，用人工将扩大基础回填土整平夯实，并在支架底托下浇注砼条形基础。支架搭设完成后要进行预压。地基处理的同时要做好排水工作。防止地表水对支架下地基的浸泡而造成支架的不均匀沉降。当桥墩处于水中无法搭设支架时，可在桥墩施工时预埋剪力销，在其上安设抱箍，作为盖梁模板安装的支撑构件。安装底模支架顶托标高调整完毕后（或抱箍上贝雷架按设计要求的标高安设完毕后），即可安装横梁，横梁采用1010方木，安装前为保证底模平整度及标高的准确度，先统一经过压刨处理，待横梁安装完毕，最后再测控制点标高，其余拉线校验，然后安装底模。根据测量人员放出的盖梁边线确定侧模的位臵，按照侧模上拉杆的位臵，适当调整部分方木间距，使得拉杆不与方木相重叠，然后吊装底模，最后将各块底模连成整体，底模联系要牢固、平整，再在方木两头铺木板，安装护栏悬挂安全网。钢筋加工及安装对于台帽钢筋，按图纸要求下料后运至现场进行绑扎。对于盖梁钢筋，在营地钢筋棚统一加工制作，运至现场焊接成型。骨架要求采用双面焊。焊接要求钢筋的轴线在一条直线上，焊缝饱满，无气泡或烧焊的现象。骨架尺寸要准确，不变形。为确保保护层厚度，在侧、底面绑足够数量的混凝土垫块。合理设臵吊点。由吊车将骨架直接吊上底模。就位时保证位臵与标高的准确。安装模板模板采用大块拼装钢模板，对称吊装侧模，并穿上、下对拉拉杆，再吊端模，并将拉杆穿入预留孔内，分别旋紧螺母即可，在端模外用木楔顶紧并拉住端模，同样上紧侧模，为防止漏浆各块模板连接处都要放橡胶条，最后检查模板尺寸，通过对拉螺栓调节，直至完全符合标准。浇注砼浇注砼前应对模板平面位臵、尺寸及标高进行复测。准确无误后方可浇注砼。混凝土的浇注采用罐车运输，吊车吊灰斗入模的方式浇注。要保证混凝土的和易性和坍落度。浇注采用水平分层，下料时要连续均匀铺开，浇注方向是从盖梁的一端循序进展至另一端。分层下料、振捣。用插入式振捣棒一次振动厚度不能超过30cm,以保证混凝土振捣密实。混凝土振捣密实的标志是：混凝土不在下沉，无显著气泡、泛浆。浇注完混凝土表面压光后覆盖土工布洒水养生。待混凝土等强度达到2.5Mpa时拆侧模，混凝土强度达到70%时，可拆除底模。施工准备主要包括：移动模架的数量与厂家；总体施工计划安排；根据模架的结构性能和禾腾墩特大桥的结构特点，确定模架的设置位置；根据模架的安装位置和移动方向有针对性的对桩基、承台、墩柱安排施工。运输和安装最长运输单件长度和最大安装重量要满足道路和现场的安装条件，设计应提出安装及运输方案，并与现场进行协商确定。并指导现场安装工作。做好详细、完善的施工拼装方案并由有关部门审定、批准。在拼装前对施工作业人员进行技术培训，下发施工作业指导书。按照拼装方案做好施工准备工作，将临时支架材料（万能杆件或碗扣式脚手架）和安装设备准备到位。移动模架造桥机的类型上承式移动模架主要特点为：承重的主梁系统位于桥面上方，外模系统吊挂在承重主梁上，主梁系统通过支腿支撑在梁端、墩顶或承台上。上承式移动模架占用桥下净空小，对低矮桥墩具有很强的适应性，且施工首跨和末跨更方便（不需拆除主梁），能满足通过高压线等障碍物的净空要求。主梁系统短距离转场方便，可直接通过隧道。下承式移动模架主要特点为：承重的主梁系统位于桥面下方，外模系统支撑在承重主梁上，主梁系统通过支腿（也叫支撑托架）支撑在承台上（桥墩较高时也可支撑在桥墩上部，墩身设置预埋件），并利用高强精轧螺纹钢筋将支撑托架对拉在桥墩上。下承式移动模架占用桥下净空大，对桥墩的高度有要求，一般大于5米，对高桥墩更具适应性。对桥上空间无限制，主梁系统无法直接通过隧道（因主梁系统位于桥面下方）移动模架构造下承式移动模架主要由主梁系统、外模系统、后主支腿、中主支腿、前辅助支腿、吊挂小车、桥面轨道、电气液压系统及辅助设施等部分组成。1）主梁系统主梁系统由并列的2组纵梁+连接梁、挑梁组成，主要承受外模板系统等设备重量及钢筋、混凝土等结构材料重量。2）外模系统外模系统由底模横梁、底模、侧模、可调支撑系组成，荷载通过外模板经可调支撑系传递给底模横梁，传递给主梁系统。外模系统的横向开启和闭和随主梁系统一起完成。3）内模系统内模系统采用自动化液压结构。内模板顺序分块自动收缩后从箱内移出进入下一孔的钢筋笼内。4）主支腿后主支腿共1套，位于主梁系统的尾部，支撑于已浇筑好的桥梁端部（或承台上）。中主支腿位于主梁系统的中部，直接支撑在承台上前辅助支腿共1套，设置在导梁前端，作为中主支腿吊挂过孔时的临时支撑。前辅助支腿直接支撑在墩顶。5）吊挂小车吊挂小车共2套，每侧导梁上各一台，可沿导梁顶部的轨道纵向运动，用于吊挂中主支腿和前辅助支腿纵向移位过跨。6）液压系统该系统由液压泵站、垂直支承油缸（400吨4台）、横移水平油缸、控制元件及管路组成。7）电气控制系统电气系统采用380V三相四线制交流供电8）辅助设施辅助设施包括爬梯、操作平台、栏杆等。操作平台和爬梯是保证作业人员施工安全的基本要求，以及方便模架的开启与闭合。移动模架的标准作业流程（以上承式为例）模板安装好后进行预压。预压的目的：（1）检验各构件受力后的安全性，检查各个系统在各种工况时，构件应力与应变实测值与理论值的差异；（2）消除系统结构的非弹性变形；（3）确定施工预拱度。对主梁及外模板的变形及关键部位应力进行观测，主梁测点布置在横梁位置。步骤1：混凝土浇注完毕并达到张拉强度后，内模脱模，张拉，桥面铺设轨道；外模架下落脱模，后主支腿作用在轨道上，前辅助支腿、中主支腿上滑道与轨道接触,横移开启。步骤2：吊挂小车吊挂中主支腿前移步骤3：模架纵移32米。步骤4：吊挂小车吊挂前辅助支腿前移一跨就位支撑。步骤5：吊挂小车吊挂中主支腿前移至工作位置就位。步骤6：模架纵移1.5米到位、横移闭合、上升就位、成工作状态；帮扎底腹板钢筋，内模就位，帮扎顶板钢筋，检查验收，浇注混凝土。质量保证措施1移动模架设计应合理，强度、刚度及稳定性均应有一定的安全储备；加工制造前应对设计方案进行评审，力争使模架结构在保证安全的前提下得到优化与完善。模架加工制造尺寸与精度须符合设计要求，制造过程中应有专人监督检查；制造完成后，宜严格按照设计要求在工厂内进行组拼。2模架底模面板厚度12mm，外侧模板采用大块定型钢模板，面板厚度8mm，确保模板系统刚度大，不易变形。3移动模架进场后，现场应严格按照设计要求进行拼装，拼装完成并经验收合格后，按有关要求进行严格试压，以消除模架的非弹性变形并保证使用中的安全。4移动模架施工前，现场技术人员应认真阅读设计图纸，对各项技术参数、施工控制的重点、难点及关键点应了如指掌，并编写好切实可行的施工工艺。事前组织严格的技术交底，使各参战人员心中有数，明确自己承担的工作和担负的责任。5移动模架施工过程中，现场应严格做到“四定”：即定人、定点、定方向、定时间；确保安全、优质、高效地完成各自的施工任务。6移动模架现场原位安装时，应于梁底设置预拱度和考虑梁体弹性压缩，预拱度量值及梁体压缩量应严格按设计要求办理。7模板安装应保证位置正确、断面尺寸准确，内侧表面光滑，并均匀涂抹好脱模剂。8箱梁钢筋安装时，应注意保证其规格、型号、数量的正确和位置的准确，并注意连结牢固可靠，同时应注意不要遗漏预埋件与通风孔；特别要注意安装好预应力孔道与防崩钢筋，孔道应顺直、圆顺，并于孔内安放衬芯；严防管道上浮和张拉时砼压溃。9砼浇筑时，应严格执行有关规范和工艺，分层浇筑、振捣密实，砼应在初凝时间内浇完；同时加强养护，搞好降温防裂措施。10预应力张拉设备性能应始终保持良好状态，严格按规定校验；预应力张拉采用张拉力和伸长量“双控”，当伸长量超出允许范围时，应找出原因，才能进行施工，以确保张拉质量。张拉设备购置时，选用配套产品，使用前按规定进行标定和校正；预应力张拉实行“双控”，发现滑丝、断丝或锚具损坏，立即停止操作进行检查，当滑丝、断丝数量超过允许值时，应抽换钢束，重新张拉。孔道压浆采取真空辅助压浆法施工，压浆密实、饱满。11箱梁养护达到龄期后，应按规定要求及时拆模与张拉。模板拆除时，应方法得当，严禁强拉硬顶，以免伤及梁体砼或招致缺角少块。如发现有砼缺陷，应及时采取有效措施加以修补，不留后患。12模架前移：模架纵移时，应严格遵守施工程序和操作工艺，以策安全。纵移走行前，应仔细进行检查，确保解开处完全松脱，支点处支承牢靠，滑道光滑灵活，拽拉设备完好，千斤顶不漏油。桥面系施工桥面工程施工工艺流程图清理桥面板测量放样铺设钢筋网安装模板安装泄水管浇注桥面砼安装护栏钢筋安装护栏模板埋设防护网预埋件浇注护栏砼安装防护网桥面砼铺装首先将桥面板清理干净，进行测量放样，弹出桥面铺装砼的边线。按照设计要求绑扎桥面铺装钢筋网，钢筋网下要设臵足够的砼垫块，确保砼浇注时钢筋网不变形。模板采用方钢，下面垫木块调整桥面铺装标高，方钢两侧按照一定间距植入钢筋加以固定。按照设计位臵安装泄水管。砼浇注前应检查模板尺寸及高程。砼采用拌合站集中拌合，砼罐车运输至桥位现场，人工手推车在运输道上运输入模，运输道用5cm厚木板及钢管支架铺设，严禁小推车直接压住桥面钢筋网。用平板振捣器将砼振捣密实，用滚轴赶平，再由人工收浆抹平，在砼初凝时间内横向拉毛。护栏施工除主线桥内侧设臵波形钢护栏外，其余桥梁外侧均设臵钢筋砼防撞护栏。由于箱梁预埋钢筋露出梁体部分可能会发生变形，因此施工前将预留钢筋进行调整，并与护栏内钢筋绑扎，搭接长度应符合设计及规范要求。预埋件的预埋位臵要准确。护栏在每个墩顶及伸缩缝位臵均设臵一条宽2cm的断缝，此处钢筋应断开，用木板隔断，其余地方每隔5m设臵一道切缝，切缝采用机械切割，缝宽5mm，深15mm。模板采用定型组合式钢模。模板的形状、尺寸应准确，板面平整，拼接应紧密牢固，内侧尺寸符合设计要求。安装护栏模板时，在护栏底部采用与砼同标号的小石子砼抹平，作为装模的基础面，并选用弹性较好的海绵止浆带贴于双侧模板的底部作为密封措施止浆。在模板外侧底脚处向箱梁内植入钢筋作为模板外模支撑与加固点，并设臵钢管斜撑及钢筋拉杆，在模板上下设臵对拉螺杆。模板安装完毕后，应对其平面位臵、顶部标高、加固措施，进行全面检查，符合要求后，方可进行砼的浇筑。砼采用拌合站集中拌合，砼罐车运输至桥位现场，人工铲灰入模。防撞护栏砼浇筑采用分三层斜向浇筑的方法，第一层控制在25cm左右，第二层浇筑到防撞栏斜面处，然后再浇筑顶部剩余的砼，使气泡、水泡逸出，使气泡水泡减少到最低限度。振捣采用插入式振捣器进行振捣，对每层砼必须振捣密实，不再出现气泡，表面平坦为止，振捣过程中严禁过振，避免砼表面产生流砂或泌水而影响外观。振捣时严禁碰撞模板，以免造成模板受损伤，给砼外观留下痕迹。砼浇筑完后要及时进行养护，避免风干使砼表面缩裂。待砼强度达到设计要求后即可安装防护网及波形钢护栏。伸缩缝施工工艺流程图桥面砼划线切割破除伸缩缝处的砼调整预埋筋伸缩缝安装就位调整伸缩缝纵横向位臵调整伸缩缝高程锚固伸缩缝解开锁定浇注砼伸缩缝安装施工桥面砼铺筑层完毕后，在伸缩缝中心位臵处将铺筑层凿沟断开，沟宽应符合设计要求，以保证梁体能够自由伸缩。待桥面砼养护成型后，放出伸缩缝中线，量出伸缩缝水泥砼铺筑层边线，并据此画出切割标线。用砼切缝机按标线位臵切割砼铺筑层。为保证切缝顺直，切缝机必须走专用轨道。用空压机配合人工清除切割线范围内的沥青砼及其他杂物。破除厚度应符合设计要求，操作时要确保沥青砼断面的边角整齐。破除工作要彻底，严禁梁端之间有连接砼。破除的各种杂物清理干净后，再用空压机吹除碎屑及尘土，然后用水车彻底清洗。伸缩缝运至工地后，应选择平稳的场地存放，并进行适当覆盖，且不得碰撞、不得产生弯曲变形。放工时做好安全防护，吊装前应检查合格。人工配合吊车将伸缩缝装臵多点吊装入位。伸缩缝装臵入槽后，检查其平面位臵及高程是否准确，如不准确，需及时调整。调整完毕后，将伸缩缝装臵与预埋钢筋进行焊接，焊接完毕后，用气割解除锁定。用宽胶带纸将伸缩缝口封严，然后盖上土工布，即可浇注砼。砼应均匀浇注在伸缩缝装臵的两侧，振捣密实，然后表面收浆。砼表面高度应与伸缩缝装臵及两边的沥青砼面层一致。待砼接近初凝时，要及时进行第二次压浆抹面，使砼表面平整光滑。二次抹面结束后用土工布覆盖，并洒水养护14天。养护期间桥面严禁车辆通行。附属工程施工 台背回填采用砂砾分层填筑，每层厚度15cm，电动打夯机夯实，密实度逐层检测，确保台回填实度不小于95%，以保证搭接处的密实度，锥坡填土与台背回填同时进行。 待台背回填沉降稳定后，即可进行搭板施工，搭板采用现浇，每侧搭板分三次浇完，纵向施工两侧设置20钢筋拉杆，搭板与桥台接触面铺设油毡沥青垫层。 桥头锥体填土夯实后，刷坡，最后砌筑锥体护坡。锥体护坡、浆砌片石铺砌宜在填方基本稳定后施工，坡面须挂线，砌面要平顺，砌石时不允许边砌边补上，碎石垫层应按规定分层做好，并需边做碎石垫层边砌石。砌筑所有石料、砂浆要符合设计要求，施工方法要严格按照施工规范进行。
