电缆敷设的施工方案及技术措施.docx

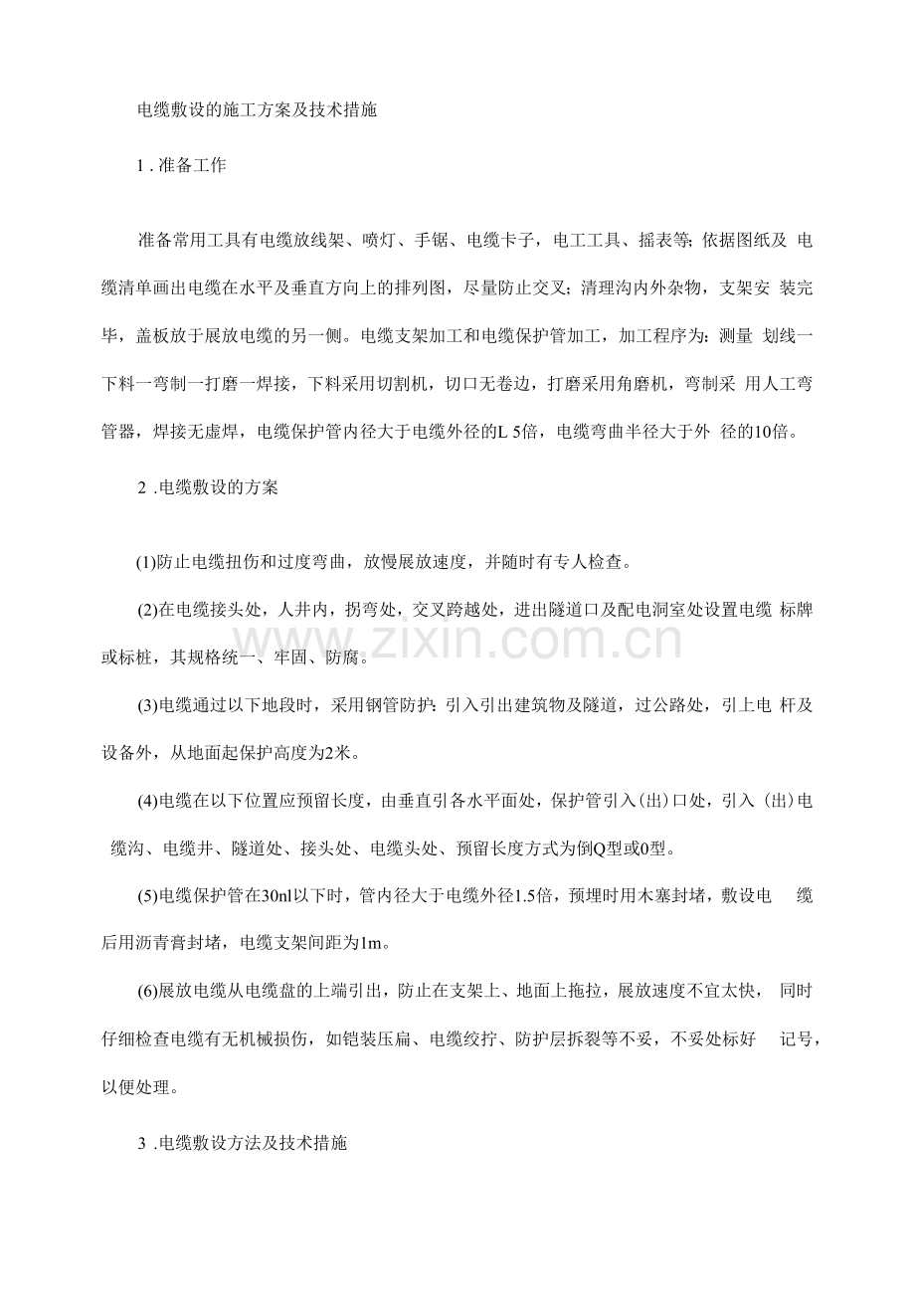

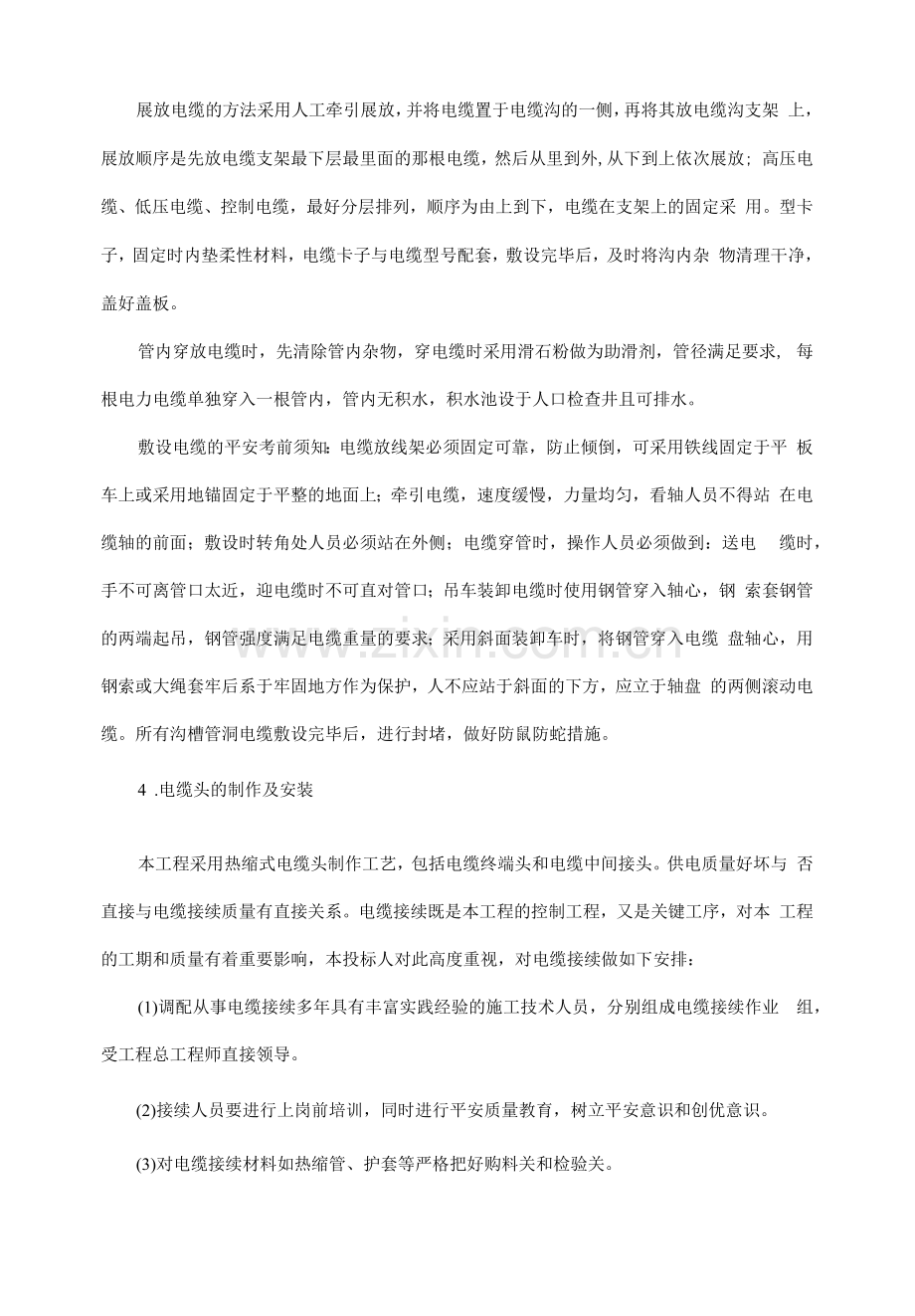

电缆敷设的施工方案及技术措施1 .准备工作准备常用工具有电缆放线架、喷灯、手锯、电缆卡子，电工工具、摇表等；依据图纸及 电缆清单画出电缆在水平及垂直方向上的排列图，尽量防止交叉；清理沟内外杂物，支架安 装完毕，盖板放于展放电缆的另一侧。电缆支架加工和电缆保护管加工，加工程序为：测量 划线一下料一弯制一打磨一焊接，下料采用切割机，切口无卷边，打磨采用角磨机，弯制采 用人工弯管器，焊接无虚焊，电缆保护管内径大于电缆外径的L 5倍，电缆弯曲半径大于外 径的10倍。2 .电缆敷设的方案(1)防止电缆扭伤和过度弯曲，放慢展放速度，并随时有专人检查。(2)在电缆接头处，人井内，拐弯处，交叉跨越处，进出隧道口及配电洞室处设置电缆 标牌或标桩，其规格统一、牢固、防腐。(3)电缆通过以下地段时，采用钢管防护：引入引出建筑物及隧道，过公路处，引上电 杆及设备外，从地面起保护高度为2米。(4)电缆在以下位置应预留长度，由垂直引各水平面处，保护管引入(出)口处，引入 (出)电缆沟、电缆井、隧道处、接头处、电缆头处、预留长度方式为倒Q型或0型。(5)电缆保护管在30nl以下时，管内径大于电缆外径1.5倍，预埋时用木塞封堵，敷设电 缆后用沥青膏封堵，电缆支架间距为1m。(6)展放电缆从电缆盘的上端引出，防止在支架上、地面上拖拉，展放速度不宜太快， 同时仔细检查电缆有无机械损伤，如铠装压扁、电缆绞拧、防护层拆裂等不妥，不妥处标好 记号，以便处理。3 .电缆敷设方法及技术措施展放电缆的方法采用人工牵引展放，并将电缆置于电缆沟的一侧，再将其放电缆沟支架 上，展放顺序是先放电缆支架最下层最里面的那根电缆，然后从里到外,从下到上依次展放; 高压电缆、低压电缆、控制电缆，最好分层排列，顺序为由上到下，电缆在支架上的固定采 用。型卡子，固定时内垫柔性材料，电缆卡子与电缆型号配套，敷设完毕后，及时将沟内杂 物清理干净，盖好盖板。管内穿放电缆时，先清除管内杂物，穿电缆时采用滑石粉做为助滑剂，管径满足要求, 每根电力电缆单独穿入一根管内，管内无积水，积水池设于人口检查井且可排水。敷设电缆的平安考前须知：电缆放线架必须固定可靠，防止倾倒，可采用铁线固定于平 板车上或采用地锚固定于平整的地面上；牵引电缆，速度缓慢，力量均匀，看轴人员不得站 在电缆轴的前面；敷设时转角处人员必须站在外侧；电缆穿管时，操作人员必须做到：送电 缆时，手不可离管口太近，迎电缆时不可直对管口；吊车装卸电缆时使用钢管穿入轴心，钢 索套钢管的两端起吊，钢管强度满足电缆重量的要求；采用斜面装卸车时，将钢管穿入电缆 盘轴心，用钢索或大绳套牢后系于牢固地方作为保护，人不应站于斜面的下方，应立于轴盘 的两侧滚动电缆。所有沟槽管洞电缆敷设完毕后，进行封堵，做好防鼠防蛇措施。4 .电缆头的制作及安装本工程采用热缩式电缆头制作工艺，包括电缆终端头和电缆中间接头。供电质量好坏与 否直接与电缆接续质量有直接关系。电缆接续既是本工程的控制工程，又是关键工序，对本 工程的工期和质量有着重要影响，本投标人对此高度重视，对电缆接续做如下安排：(1)调配从事电缆接续多年具有丰富实践经验的施工技术人员，分别组成电缆接续作业 组，受工程总工程师直接领导。(2)接续人员要进行上岗前培训，同时进行平安质量教育，树立平安意识和创优意识。(3)对电缆接续材料如热缩管、护套等严格把好购料关和检验关。(4)严格按照电缆接续施工工艺流程操作施工，接续前后的测试以确保接续质量和平安。(5)接续施工中强调电缆接头防潮、密封，雨天禁止进行电缆接续施工。(6)制作条件：制作现场及其周围应保持干燥清洁，温度10。-30 ,湿度小于70%。制作时，按照生产厂家提供的热缩附件使用说明书进行。(8)电缆头安装采用Q型卡子固定于电缆支架上，配电柜上安装需将电缆处引入柜内, 电缆的接地线应可靠接地。(9)控制电缆头制作采用自粘性橡胶带，在切口处包数层，使之成蒜头型即可。
