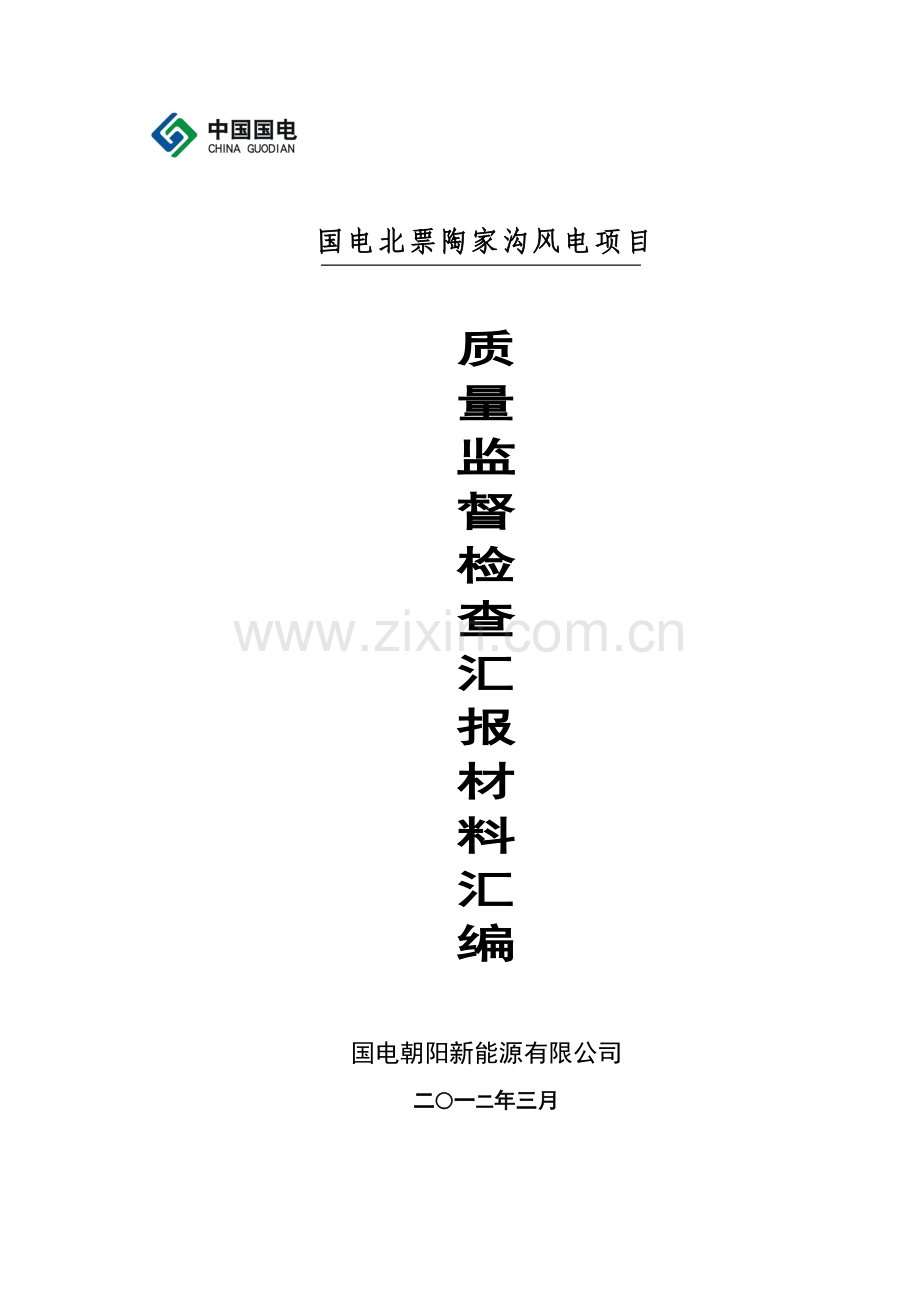

国电北票陶家沟风电项目

质
量
监
督
检
查
汇
报
材
料
汇
编

国电朝阳新能源有限公司
二○一二年三月

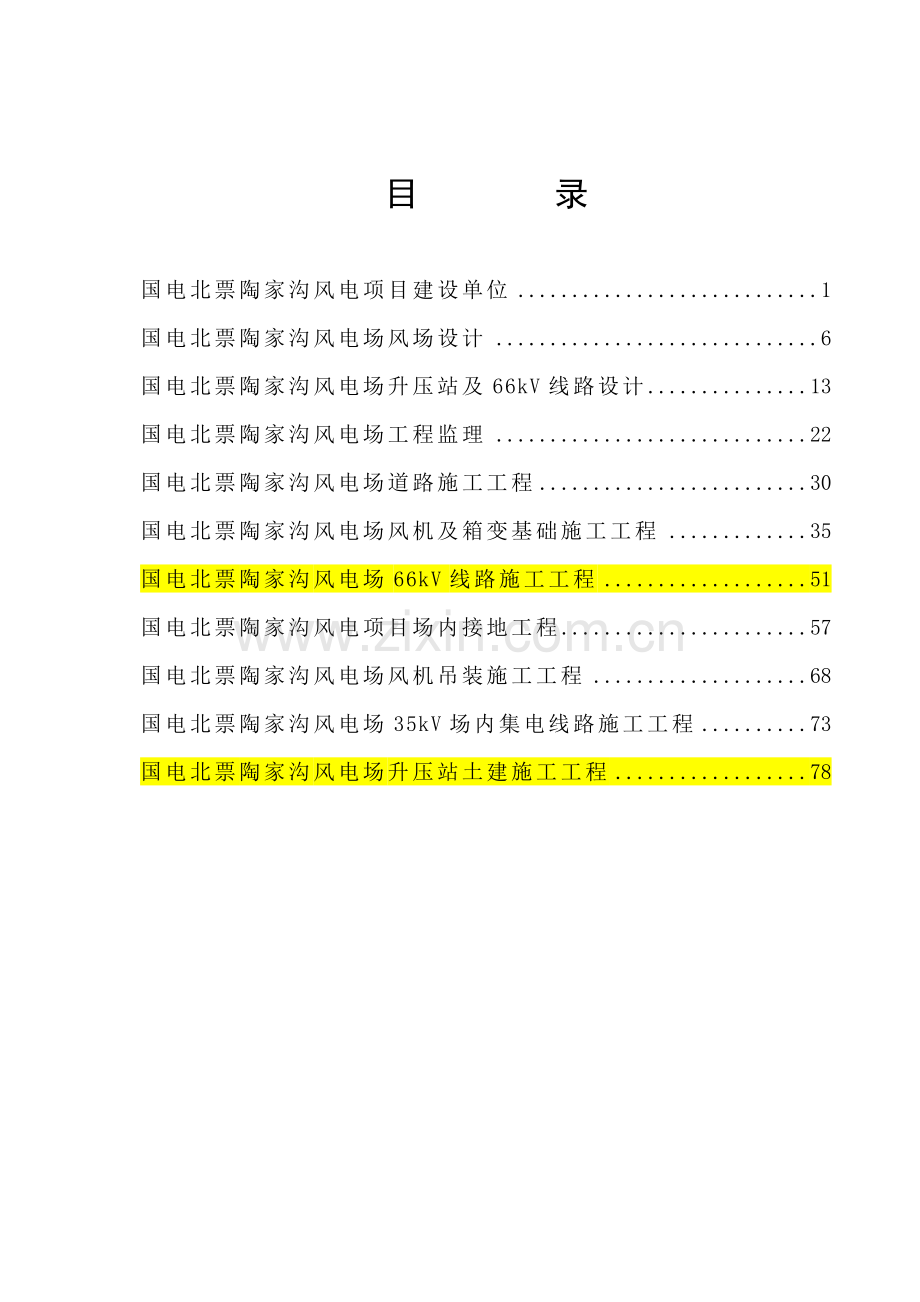

目 录

国电北票陶家沟风电项目建设单位 1
国电北票陶家沟风电场风场设计 6
国电北票陶家沟风电场升压站及66kV线路设计 13
国电北票陶家沟风电场工程监理 22
国电北票陶家沟风电场道路施工工程 30
国电北票陶家沟风电场风机及箱变基础施工工程 35
国电北票陶家沟风电场66kV线路施工工程 51
国电北票陶家沟风电项目场内接地工程 57
国电北票陶家沟风电场风机吊装施工工程 68
国电北票陶家沟风电场35kV场内集电线路施工工程 73
国电北票陶家沟风电场升压站土建施工工程 78

国电北票北四家风电场
工程 质 量 监 督 检 查 材 料

国电北票陶家沟风电项目
建设单位

质
量
监
督
检
查
汇
报

国电朝阳新能源有限公司
陶家沟风电项目部
二○一二年三月

各位领导、各位专家：
首先非常欢迎各位领导、专家对国电北票陶家沟风电项目进行并网前的检查、验收，并对各位领导、专家给予北票风电项目的大力支持表示衷心的感谢。下面我代表北票风电公司将本项目具体情况向各位领导、专家作以简要汇报。
一、工程概况
国电北票陶家沟风电项目由国电东北电力有限公司投资建设，计划投资4.68亿元，拟建1500KW风力发电机组33台，总装机容量49.5MW。项目于2009年10月21日取得辽宁省发改委核准，2010年6月20日开工建设。目前道路施工、风机及箱变基础施工、35千伏场内集电线路施工已全部完成；升压站土建基本完成，电气设备全部安装、调试完毕； 66千伏送出线路已受电；截至2011年3月16日，已完成28套风机的吊装工作；取得了东北电监局并网调试批复，并与辽宁省电力公司签订了购售电合同。现已具备并网发电条件。
1.项目承包商
设计：中国福霖风能工程有限公司、朝阳电力勘测设计院
监理：辽宁东建电力监理咨询有限公司
道路：北票盛鸿公路桥梁建筑工程有限公司
风机基础及箱变基础：西北水利水电工程有限责任公司
升压站建筑工程、安装工程：朝阳博远电力建设有限公司
35KV场内配电系统安装工程：辽宁天昊电力有限公司
66KV送出线路：朝阳博远电力建设有限公司
风电机组吊装工程：中国五冶集团有限公司
场内接地工程：沈阳天利和电子有限公司
2.施工情况
目前，道路、66KV送电线路、风机基础及箱变基础、35KV场内配电安装工程、升压站电气设备安装调试工程、场内接地工程、风机吊装已全部结束，并已经过监理验收。升压站建筑工程除场区道路硬化和主控楼外墙装饰因冬季无法施工外，已具备生产运行条件。
二、工程建设组织管理
公司成立了陶家沟风电工程项目指挥部，建立健全工程管理组织机构，根据《工程管理实施细则》制订了《施工安全管理制度》《施工质量管理制度》《物资管理制度》《档案管理制度》，通过项目监理部对各施工单位的执行情况进行监督检查，确保施工的安全顺利进行。
三、工程质量目标和质量管理措施
本工程质量目标：优良 争创优质工程
为了全面贯彻落实质量方针，建立健全了工程质量管理体系，并要求监理单位严格执行“四控两管一协调”的监理职责，建立事前策划、事中过程控制和事后绩效考核评价的质量监理体系，加强了工程的质量管理工作。项目指挥部根据本工程实际情况，编制了《工程质量管理办法》《工程质量奖惩办法》等相关质量管理制度、细则、规定了，做为工程施工、检查、验收、评定、考核等依据，实现质量管理体系的有效运行，并在各施工单位施工过程中严格把关，确保工程质量。
四、存在问题及处理计划
升压站场区道路硬化和主控楼、35KV配电室、SVC室外墙装饰因环境温度过低不宜施工。
北票公司将随时关注天气情况，待环境温度达到要求时复工。为保证复工后升压站土建工作的顺利进行，北票公司已制订了详细的安全、质量保证措施。
我们将以本次检查、验收为契机，虚心接受各位领导、专家的建议和意见，并在日后工作中加以改进，争取早日实现北票陶家沟风电项目并网发电的目标。
谢谢！
国电北票北四家风电场
工程 质 量 监 督 检 查 材 料

国电北票陶家沟风电场
风场设计

质
量
监
督
检
查
汇
报

中国福霖风能工程有限公司
二○一一年三月

各位领导、各位专家：
首先，我代表中国福霖风能工程有限公司，对各位领导和各位专家来到现场进行质量监督检查工作表示热烈地欢迎和衷心的感谢！请各位领导和各位专家对我们的设计工作提出宝贵意见和建议。下面就我们的设计工作做简要汇报：
一、工程概况
北票陶家沟风电场位于辽宁省北票市陶家沟乡以北约1km处。场址中心处位于东经120°38′，北纬42°08′。场址北至上洞子，南濒郭家湾，西邻敖包梁底下，东至大力虎，地形为海拔高度340～750m之间的低山丘陵地带。场区规划面积约为40km2。北票陶家沟风电场风能资源丰富，具备建设大型风电场的外部条件和资源条件。工程安装联合动力1500kW 风力发电机组33台，装机容量为49.5MW。
根据测风塔测风数据，根据实际测风结果北票陶家沟风电场70m高度处年平均风速为7.34m/s，70m高度处年平均风功率密度为414.7W/m2，风电场以S、SSW、NNW、NW、WNW风为明显优势风，风向频率和风能均偏大。五个风向能量之和占总能量达到76%之多。风电场的风能资源完全达到了国标3级标准，风能资源较丰富、稳定。具有较好的开发条件。
二、设计范围
受国电朝阳新能源有限公司的委托，北票风电场场内设计由中国福霖风能工程有限公司设计，根据设计合同，施工图设计内容包括：
（1）完善风力发电机组的微观选址设计；
（2）完成风电场场内道路施工图绘制；
（3）完成机组与箱式变电站基础土建施工图绘制；
（4）完成风电场35kV集电线路施工图绘制；
编制招标技术文件包括：
（1）风电机组土建工程；
（2）风电机组安装工程；
（3）集电线路施工工程；
（4）电力电缆和通信光缆采购。
三、工程技术特点
1、拟建场址属于低山丘陵地貌，地形起伏较大，整个场址区域高程介于340~750m。场址地层由上至下依次为粉质粘土①、花岗岩②、花岗岩③，。道路设计布线难度较大，坡度较陡。
2、本工程1500kW风机基础为钢筋混凝土独立基础，体型为倒T型，考虑到基础的受力合理，基础采用正八边形。风力发电机组塔筒底部应考虑防水、防腐措施。箱变基础按厂家提供的箱式变压器外型尺寸，采用钢筋混凝土基础。由于本地区冬季气温较低，冻土层较深，场区地基土标准冻深为1.38米。各风电机组场地冻结深度内为粉质粘土质碎石，因所处位置较高，土的含水量偏低。均为不冻胀土，冻胀等级为Ⅰ级。
3.风电场35kV集电线路将风电场33台风机所发电汇集到66千伏升压变电站。集电线路分为4条线，其中AB-ABJ5段采用同塔双回架设。其余线路为单回送电线路。线路总亘长：31.9公里。架空线路总长9.659 km,其中单回路6.929km ,双回路2.73km.电缆线路长22.254km。共58基铁塔，4基水泥杆。。
四、设计指导思想和工作原则
1. 设计指导思想
设计人员应按照有关设计标准及相关的规程规范进行设计，配合现场施工解决有关技术问题；在确保设备安全的前提下，尽量减少工程投资，争取最大效益。
2. 设计依据
《北票陶家沟风力发电场新建工程项目申请报告》
《风电场风能资源评估方法》（GB/ T 18710-2002）
《风电场风能资源测量和评估技术规定》（发改能源[2003]1403）；
《全国风能资源评价技术规定》；
《风电场场址选择技术规定》；
《风力发电机组 安全要求》（GB 18451.1-2001）。
《电力工程电缆设计规范 》GB 50217-94；
《交流电气装置的接地》DL/T621-1997；
《交流电气装置的过电压保护和绝缘配合》DL/T620-1997；
《66kV及以下架空电力线路设计规范》(GB50061-97)
《架空送电线路杆塔结构设计技术规定》(DL/T5154-2002)
《送电线路基础设计技术规定》(DL/T5219-2005)
《混凝土结构设计规范》(GBJ10-89)
《建筑地基基础设计规范》(GBJ7-89)
《电力系统高压送电线路设计手册》
《北票陶家沟风电场工程岩土工程勘察报告》，黑龙江省佳木斯地质工程勘察院
北票陶家沟风电场场区1:2000地形图，黑龙江省佳木斯地质工程勘察院
风机厂商基础图
箱变厂商基础图
3. 设计单位提供的设计资料
风电场道路招标技术文件；
场内线路施工招标技术文件；
电力电缆采购标书技术文件；
风机和箱变基础施工招标技术文件；
风电场场内线路施工图纸；
风机、箱变基础施工图纸；
风电场场内道路施工图纸。
五、设计质量控制措施
1.认真贯彻执行有关设计控制程序和各项控制标准，做好设计全过程质量控制；
2.提交的设计成果满足相应设计阶段的内容、深度要求，并认真完成自校，保证设计质量；
3.加强对所承担工程的方案研究和技术管理，不断提高技术水平，推广应用新技术并及时解决生产中出现的各种问题；
4.认真推行全面质量管理，按管理办法严格实施，做好设计产品质量的评定，把好技术质量关。
北票陶家沟风电场项目工程的设计文件（从初设到技施阶段）严格按照本公司质量体系文件的要求进行管理，该文件符合规范：
《质量管理体系 要求》（GB/T19001-2000）、
《质量管理体系 基础和术语》（GB/T19001-2000）、
TIDI质量手册要求。
六、技术供应和现场服务
为更好地为工程建设服务，中国福霖风能工程有限责任公司在设计中积极配合业主进行设备采购，不断与业主、监理、施工单位沟通设计意图。在工程开工后及时派遣技术人员到施工现场进行设计交底，施工验槽，中间验收等。始终与各参建单位密切配合。现场设代人员按照中本公司的质量管理体系的要求，认真解释设计意图，及时研究处理工程实施过程中出现的问题，确保了工程的顺利进行。
七、设计变更内容
7.1 由于土地性质变更，导致重新进行了2次选址工作，最终更换了7台机位。因此线路和道路都进行了变更设计。其中，线路重新测量6.3km，变更线路设计2.1km。
八、经验与建议
1、本公司在此次工程设计中，认真总结了本公司以前做过类似工程的经验与教训，搜集了大量与本工程相关的资料，多次去现场进行考察、测量，并不断与风力发电公司管理人员进行沟通，充分了解现场实际情况，充分利用已有条件，参考了业主以及监理的意见，对本工程做了详细设计。所作设计符合国家和电力部门颁发的标准、规范和规程，从而保证了运行管理的安全可靠。
2、设备投运后，应定期对各电气设备进行检查、维护保养，做到防患于未然，以保证工程的可靠运行。
3、在新的设计规范颁布以后，认真学习、研究。在工程实际中综合考虑各种环境工况和载荷作用，既要保证安全适用，又要做到经济合理和技术先进。
九、结论
我公司根据设计合同，对北票陶家沟风电场进行了微观选址，完成了风机及箱变基础的施工图设计、场内道路的施工图设计、场内线路及光缆的施工图设计，以及相关工程招标技术规范标书的编制。以上工作均按照有关规范、规程和标准执行。

国电北票北四家风电场
工程 质 量 监 督 检 查 材 料

国电北票陶家沟风电场
升压站及66kV线路设计

质
量
监
督
检
查
汇
报

朝阳电力勘测设计院
二○一一年三月

各位领导、各位专家：
国电北票陶家沟风电场一期升压站及66千伏线路设计由朝阳电力勘测设计院有限公司进行设计，现将设计的主要内容及设计当中存在的优缺点汇报如下：
1 66kV升压站电气部分
1.1 电气一次部分
a) 电气主接线
66kV本期出线1回，安装50MVA主变压器1台，66kV本期及终期采用单母线接线；
35kV本期出线3回，远期出线为6回。本期采用单母线接线，远期为单母线分段接线。
b) 总平面布置及配电装置
1) 66kV屋外配电装置为水泥杆钢横梁，软母线分相中型布置。间隔宽度为6.5m，出线门型构架高度为8.5m，设备安装高度为2.7m。本期建设主变间隔1个，出线间隔1个，PT间隔1个，母线采用2XLGJ-240/30，66kV线路向东出线。
2）35kV屋内配电装置采用KYN61A-40.5系列金属铠装中置式高压开关柜。一列式布置。本期共装设高压开关柜8面，远期17面。35kV线路向西出线。
3）主变压器布置在66kV和35kV配电装置之间，屋外布置。
4）主控制楼布置在场区西南部。
c) 站用电系统
66kV陶家沟风场升压站设置了2台所用变压器，1台所用变接在35kV母线上，由35kV专用开关柜中真空断路器保护，另外一台站用变接到由所外引进的10kV电源线路上作为备用。所用电采用单母线接线，设有5面所用电屏。
d) 照明部分
室外照明：升压站采用20盏1.0m高射灯对屋外配电装置区照明，场前区道路边采用6盏落地庭院节能灯照明。
室内照明：
主控楼主控制室内采用嵌入式荧光灯栅进行照明。其他房间采用吊杆式荧光灯照明。走廊采用吸顶灯式照明。
e) 过电压及防雷接地
为防止沿线路侵入的冲击过电压对站内设备的危害，在66kV母线上安装了氧化锌避雷器，以构成对设备的保护。
为防止直击雷的破坏，在场区共设置4支30m高的独立避雷针，并联合构成对屋外配电装置的防直击雷保护。
在变电所内需设置以水平接地网为主，以垂直接地体为辅的复合接地网，要求本变电所的接地电阻小于4欧姆，且地网电位升、接触电势、跨步电势应满足规程要求。主接地网采用接地模块，设备接地引下线采用扁钢。
f）无功补偿：
在升压站内装设动态无功补偿装置，无功补偿装置的调节范围为（0-9000）kVar。动态无功补偿装置简称SVC，本工程采用TCR方案。
1.2 继电保护及二次接线部分
a) 设计方案概述
66kV北票陶家沟风力发电场升压站，采用综合自动化设计方案。
b) 66kV部分
由于66kV出线不装设断路器，故在66kV线路上不装设保护装置。当该线路故障时由线路对端保护动作切除故障线路。
c) 主变压器
主变保护配置一面微型机保护柜，该保护柜上装设有一套变压器差动保护装置，一套型变压器后备保护装置，一套型变压器非电量保护装置及主变两侧的操作箱。
d) 35kV部分
35kV出线、所用变和动态无功补偿SVC均采用微机型保护测控一体化装置，该装置除具有保护和重合闸功能外，还具有遥测﹑遥信﹑遥控的功能。
e) 公用部分
配置一面公共屏，该屏上装设有66、35kV电压互感器二次接线回路和消谐装置。
配置一面小电流接地选线装置屏做全所35kV出线接地选线用。
配置电度表屏1面，主变两侧﹑35kV#1～#3线及SVC的电量计量用。
f) 直流系统
为了保证对变电站各主要元件的控制、保护、自动装置、故障录波及事故照明负荷供电，本工程设置集中式直流系统。全站共设置220V蓄电池1组，配置1套高频开关电源。直流屏及充电设备与蓄电池一并安装在保护室内，直流设备均采用柜式安装方式。
蓄电池组选用阀控铅酸免维护蓄电池，每组容量为150AH，直流电压为220V。
1.3 调度自动化部分
a) 调度关系
北票陶家沟风电场升压站拟由朝阳地调调度指挥。
北票陶家沟风电场升压站至辽宁省调的主传输方式采用网络方式，通信协议采用DL/T634.5104-2002规约协议和由朝阳地调采用TASTII转发。
北票陶家沟风电场升压站至朝阳地调的主传输方式采用网络方式。
b) 风场升压站计算机监控系统
本工程拟为北票陶家沟风电场升压站配置一套计算机监控系统。系统应成熟先进、可靠，开放性好，扩充性强。
c) 系统结构
本工程计算机监控系统配置分为间隔层（测控设备）和变电所站控层（后台系统设备）二个层次。网络设备和间隔层测控装置采用集中组屏方式。间隔层设备通过网络与站控层进行通信。
d)监控屏布置
计算机监控系统的主变测控柜、数据网接入设备柜、远动主机柜及逆变电源柜布置于主控制楼继电器室内。35kV采用保护测控一体化设备。
e) 电能计量
本工程为北票陶家沟风电场升压站配置电能采集装置1台， 电量采集装置可通过ＲS485口与电度表通信，采集关口电量数据，电量采集装置可通过数据网和电话拨号方式实现与调度主站电量计费系统的通信。通信规约：DL/T719-2002。
1.4 通信部分
风电工程通信专业主要内容有三部分：
第一部分为风电场接入系统通信。包括光通信电路设计、载波通信电路设计、通信设备电源设计、接入系统话路分配设计等。根据接入系统设计审查意见，利用风电场升压站至海丰变66kV送电线路架设12芯OPGW光缆，长度31km，再由海丰变利用将建的通信电路到朝阳地调和辽宁省调。
第二部分为升压站站内通信部分。包括升压站站内通信电缆敷设，交换系统(调度、行政)设计、通信监控设计、通信机房及接地设计。在风电场升压站安装一部公网电话，并配置1台SDH622M光传输设备及配套电源设备。220kV海丰变电站新增1台SDH622M光传输设备。
第三部分为风电场场内通信部分。包括风电场风力发电机至主控中心光缆传输的线路设计和光缆选型设计。
2 土建部分
2.1 升压站部分
2.1.1　土建总平面及竖向布置
升压站围墙中心线占地面积为58.5X120＝7020m2，征地范围为围墙外3m，所区征地面积为64.5X126=8127 m2，围墙东西长58.5m，南北长120m。主控制楼及35kV室内配电装置室在西侧，66kV开关场在东侧，主变压器在其中间，所内道路围绕66kV开关场做成一环形道路，作为主要交通运输和防火通道。所区建筑布置紧凑合理。建场区地势较平坦，高程为433.0-437.5m。土方量采用自平衡方式。
站内道路采用城市型混凝土道路，路缘石为花岗岩条石。主要道路宽4.5m，次要道路宽4.0m。
站外道路由乡道引进，新建98m长沥青混凝土道路，宽4.5m，征地98X8＝784 m2。
站区围墙为实体砖墙，高2.5m，外刷涂料，上设电网。围墙大门采用通透式不锈钢大门，长6.0m。.，钢筋混凝土门柱，贴蘑菇石。围墙下为毛石砌筑挡土墙，墙外墙外砌筑毛石截水沟和排水沟。
站内采用钢筋混凝土地上电缆槽和混凝土电缆沟，宽度1.2m和1.0m。
栅栏采用1.5m高的铸铁栅栏。
电气设备下铺设水泥方砖，与电缆槽一起构成巡视小路。
站区内适当种植绿草和小树进行绿化。
2.1.2 建筑物
主控制楼和35kV室内配电装置室的建筑面积为1119.06m2，建筑体积分别为5174.13m3，主控制楼和35kV室内配电装置室采用框架结构，钢筋混凝土独立基础，现浇楼板。填充墙为小型空心砌块，外墙厚300mm，外墙贴XPS挤塑板50mm厚高密苯板保温层，内墙厚200mm。
主控制楼建筑装修标准为：外墙饰大理石罩面，内墙刮大白，刷乳胶漆，屋面结构为轻钢彩板坡屋顶。监控室和保护屏室为轻钢龙骨铝塑板吊顶。窗为双框双玻塑钢窗，普通玻璃；大门及部分主要门为白钢门，普通玻璃，其它室内门采用高级木门，包门口。室内墙面、顶棚刮大白，楼地面为高级防滑地砖，卫生间地面和墙壁贴面砖，顶棚为铝扣板吊顶；楼梯扶手为不锈钢钢管。
35kV室内配电装置室装修标准为：外墙刷高级涂料，内墙刮大白，刷乳胶漆，屋面结构为轻钢彩板坡屋顶，地面为细石混凝土面层，外门为防盗门。窗为双框双玻璃塑钢窗,窗口为欧式装饰。
35kV室内配电装置室内设钢筋混凝土电缆沟。
新建动态无功补偿小室（一层）其建筑面积91m2，体积546m3。一层框架结构，装修同35kV屋内配电装置室
2.1.3 构支架
66kV构架采用预应力环形水泥杆、三角形钢梁、重力式钢筋混凝土杯型基础 ，独立避雷针为钢结构，重力式混凝土基础。
66kV设备支架采用环形水泥杆，型钢横梁，重力式钢筋混凝土基础。
主变压器基础、电容器基础、所用变基础均采用C25钢筋混凝土基础。
2.2. 采暖通风
主控楼建筑设置采暖，采用壁挂电暖器,设备总功率：90kW。
为保证室内控制仪表的正常运行及运行人员的工作需要，房间安装分体柜式空调机
35kV配电装置室设事故排风，采用自然进风机械排风，，在墙上安装屋轴流风机排除有害烟气，换气次数按每小时不少于10次。
2.3 给排水部分
2.3.1 给水系统
本工程用水主要是生活用水，本设计按夏季最大时用水量5m3/h考虑。
为减少深井潜水泵的启动次数，在给水泵房设给水箱一个，由给水箱内液位控制器控制潜水泵启停，再由变频调速给水设备向站内供水。
2.3.2 排水系统
按“两型、一化”设计原则，生活污水采用地埋式污水处理装置处理后排至站外。
3 设计中优化方案
3.1 可研设计中66kV本期采用线路变压器组接线，远期采用扩大单元线变组接线；本期直接按单母线接线设计，设备基础按终期全部形成，这样二期接入系统时避免一期风场长时间停电，减少了损失。
3.2 66kV北票陶家沟风力发电场升压站，采用综合自动化设计方案，取消常规的控制屏，所有控制、信号及测量均由监控系统来实现，考虑到监控系统的调试和故障情况，在保护柜上装设简易跳﹑合闸按钮和红绿灯，以完成断路器的应急跳合闸操作。
3.3 35kV保护测控装置装设在一次设备开关柜上，不再单独组屏，节省投资。国电北票北四家风电场
工程 质 量 监 督 检 查 材 料

国电北票陶家沟风电场
工程监理

质
量
监
督
检
查
汇
报

辽宁东建电力监理公司
国电北票陶家沟风电工程项目监理部
二○一一年三月

国电北票陶家沟风电工程质量监检
监理工作汇报

各位领导、各位专家、大家好：
辽宁东建电力监理咨询有限公司负责工程监理的国电北票陶家沟风电场工程，于2010年6月20日开工，截至2011年3月9日35KV、66KV线路及A区15台风机已具备监检验收条件。
1、工程概况：
1.1工程简介：
国电北票陶家沟风电场工程，装机容量49.5MW（33×1500kW风电机组）且分布在陶家沟A、B、C、D四个区域，道路全长27.373KM。地形地势险峻，道路设计坡度6-8°较多，其中D区最大坡度14.8°。无论从施工运输大件设备到风机吊装困难都较大。风机基础及箱变施工单位为西北水利水电有限公司。道路施工单位为北票盛鸿道路桥梁有限公司。
场内35KV送电线路部分：
施工图线路主干线3条，AB线路带22台风机，双回路架设；D线路带7台风机；C线路带4台风机。
全部输电线路总长31.913KM。主干线选择导线型号为LGJ-240/30型钢芯铝绞线，总长9.659KM； 电缆线路总长度22.254KM，双回线路长2.73KM；避雷线型号为GJ-35镀锌钢绞线全线避雷。本工程杆塔采用预应力混凝土杆，共4基；其中：直线杆23基，直线跨越杆2基，终端杆18基，转角杆15基。
施工单位为辽宁天昊电力建设有限公司。
66KV送出线路为陶家沟风电66KV海电线新建工程，线路全长29.088千米，建设地点北票东官一次变至陶家沟风电厂，本工程包括1#-116#，铁塔基础116基，混凝土量1663立方米，组立铁塔116基，转角铁塔21基，直线铁塔95基，包括双回路铁塔3基，架设导线和光缆29.088千米。施工单位为朝阳博远电力建设有限公司。
升压站施工单位为朝阳博远电力建设有限公司。
2、监理部组织机构及资源配备：
2.1监理部组织机构：
监理部由总监理工程师、副总监理工程师、输变电监理工程师、土建监理工程师、吊装监理工程师及旁站监理员共6人组成。
2.2 监理部资源配备：
序号
设备名称
单 位
数 量
备 注
1
计算机
台
2
可以上网
2
复印机
台
1

3
数码相机
台
1

4
传真机
台

5
电话机
台
1

6
移动电话
台
6
监理人员人手1部
7
经纬仪
台
1

8
力矩扳手
把
1

9
水平仪
台
1

10
游标卡尺
把
1

11
钢卷尺
把
8
监理人员人手1把
12
车辆
台
1

3、工程安全、质量目标：
(1)“工程的质量、等级为合格”。
(2)工程质量满足确保实现一次验收合格率100%，单位工程合格率100%；
（3）满足《风电工程达标投产考核评定标准（2008年版）》
（4）无重大人身伤亡事故；和重大机械设备事故；
4、严格贯彻执行《强制性条文》依法监理
4.1为了更好在监理服务工作中全面贯彻《工程建设标准强制性条文》，监理部编制了《工程建设标准强制性条文实施细则》对施工单位下发《输变电工程建设标准强制性条文实施管理规程》（国家电网公司）本规程是一套系列标准，用于电力工程建设中强制性条文的执行、检查及记录。以便约束参建单位严格执行强制性条文。
组织监理学习《建设工程质量管理条例》、《建设工程安全生产条例》树立依法监理的观念。（讲解违反强条的案例）要求全体监理人严格贯彻执行《强制性条文》依法监理，控制施工的全过程。
4.2工程项目开工前，要求施工单位应按单位、分部、分项工程（或检验批）明确本工程项目所涉及的强制性条文，编制本工程施工强制性条文执行计划，经内部审批后，报监理单位审核，建设单位批准执行，保证工程项目执行强制性条文的完整性。
4.3 在分部工程验收时，应由总监组织对施工单位执行强制性条文情况进行阶段性检查，检查结果填入《输变电工程施工强制性条文执行检查表》，采取记录、实施跟踪管理，强条落实不留死角，为工程质量安全保驾护航。
5、工程质量控制
5.1工程质量的事前控制：
对施工投入的人、材、机、法、环、图等几大要素，按强条严格控制。
5.1.1监理部对施工单位进行《监理细则交底》明确质量旁站、见证控制点，对工程用材、基坑开挖、钢筋绑扎安装模板、浇制混凝土、回填等隐蔽工程签证及旁站作以明确程序规定。
5.1.2审查施工单位管理人员及特殊工种资质。见证取样送检进场材料，特别是风机基础钢筋，检查捆绑标牌与质量文件对应。按钢材炉批号做机械性能复试。严格执行原材料批量交检，复试报告合格，质量证明文件有效齐全且外观检查合格的材料，方可用于工程。 5.1.3 各分部工程开工前，在建设单位组织下进行设计施工图纸会审，设计中的问题予以明确并形成施工图会审会议纪要。
5.1.4 审查施工单位的“施工组织设计”、作业指导性文件及《强制性条文实施计划》，要求包括四个清单，即：①本工程适用的法律、法规、法规性文件清单；②本工程各专业常用的技术规范标准清单；③本工程重大危险因素清单；④本工程重要环境因素清单。意在提高施工单位的全员安全质量意识。审查并提出监理意见。并要求有学习培训教育安全考试记录。使施工单位认识到，不进行安全教育培训本身就违反“强制性条文”。无安全意思，质量观念的人与合格的材料、设备机具和优秀的图纸结合的后果，必将产生出低劣的建筑产品及可怕的事故恶梦。
5.1.5审查大型起重设备鉴定证书及操作人员资质符合相关安全要求。使用的检测、计量器具经法定检验单位检定合格，并在有效期内。
所以工程质量、安全的事前控制必须强调实施计划，强化了事前控 制 。
5.2施工过程的质量控制：
5.2.1严格执行设计变更处置程序，控制变更申请；监督设计变更实施落实情况。现场严格监理比如：35KV在施工基础前，基础开坑挖完之后，发现基地土质为粉质是粘式黄土，怀疑土质达不到承载力的设计要求，监理通过甲方反馈到设计院，经设计院到现场工作后，最后作出部分基础换土的设计要求。保证了施工质量要求。
5.2.2混凝土浇制实行申请单制度，对钢筋混凝土工程实行隐蔽工程检查签证制度，用制度保证控制过程的实施；
（1）混凝土浇制前，施工单位提出混凝土浇制申请单。平行检查风机基础环高差。钢筋规格数量、整体结构是否满足设计要求，预埋管数量及方向，保护层厚度等，监理检查合格签署浇制申请单，允许进行浇制。
（2）旁站监理混凝土浇制全过程，
对每罐车混凝土做塌落度试验并记录，监督制作砼试块。控制好振捣，按设计保持混凝土的连续浇筑。督促施工单位按大体积混凝土浇筑的工艺进行施工。
（3）实行混凝土拆模回填申请单制度:
混凝土拆模、回填监理必须在场，对拆模后的混凝土进行外观质量、并做好旁站记录，并按设计要求进行养生比如：2010年9月17日监理现场巡视检查发现115号基础浇制完混凝土外观部分气泡较多问题，监理下发了通知单，进行整改。2010年9月29日监理现场巡视检查发现基础侧面保护层距离过大及拉结筋位置不对等问题监理下发了通知单，进行了整改。
5.2.6 监理部坚持施工过程的巡视检查制度，对施现场不规范和违反强条的行为进行及时纠正和整改，同时对可能发生的问题作到提前预测和制定防范措施。雷雨风天禁止混凝土浇筑和设备吊装。由于自觉遵循建设工程强条，没有发生一起与环境不和谐的质量、安全事件。事实证明执行较为完整的、系统的强制性条文实施管理体系，能为施工单位带来可靠的安全生产。
5.3中间验收阶段监理控制：
5.3.1 检查施工单位的三级检验和混凝土施工质量评级记录；审核了施工单位的混凝土试块抗压强度检测报告.。且及时做好工程转序工作。
6.安全控制
安全工作的方针是“安全第一、预防为主”，监理部始终把安全工作放在首位，为做好施工安全监理工作，制定了监理部安全保证体系，明确总监为第一安全责任人。审查工程施工安全强制性条文执行计划，并督促落实。对现场违背施工安全强制性条文的情况，及时地纠正和处理，风机设备吊装前，严格执行建设单位、监理单位、施工单位的联合安全质量会签制度。确保在基础混凝土强度达到设计要求（混凝土抗压试块合格）接地电阻达到设计要求，基础环平整度小于厂家要求。方可进行设备吊装。安全文明施工始终处于可控和在控状态，没有发生任何重大安全事故。
7、工程验收检查
⑴.2011年2月21日监理部组织各在建单位对升压站在施工方自检基础上进行了验收检查，对验收存在的问题：①1号变压器接地搭接面积不符合规范。②所有刀闸操作机构刷漆不规范。③户外SVC构架立柱焊点处无漆。④二次空开无标士。⑤所有构支架杆接地引下线不统一。以上问题项目部已责成施工单位处理完毕，经检查验收合格。
⑵.2011年3月2日、4日监理部组织在建各单位分别对35KV、66KV线路在施工自检基础上进行验收。对存在问题①防盗帽不紧。②螺栓长短不齐。③挂线点螺栓短。④保护帽不合格。提出了整改，经施工单位整改，检查达到合格。
截止3月9日止，监理组织吊装、联合动力厂家等单位，对A区12台风机吊装、电装从2月28日进行验收检查。联合动力厂家进行技术指导，从检查施工单位到整改、复查已全部合格（包括对其箱变、分接箱进行验收）。
故A区12台已具备反送电，调试工作。
8.遗留工作
⑴.升压站外墙着面、地砖等混凝土工作。
⑵.66KV、35KV线路由于季节原因，铁塔保护帽工作。
⑶.B、D区共有7台风机吊装工作正在施工中。

国电北票北四家风电场
工程 质 量 监 督 检 查 材 料

国电北票陶家沟风电场
道路施工工程

质
量
监
督
检
查
汇
报

北票盛鸿公路桥梁建筑工程有限公司
陶家沟风电场场区道路施工项目经理部
二○一一年三月

一、工程概况及主要技术指标：
北票陶家沟风电场位于辽宁省北票市陶家沟乡以北约1Km处。本项目为北票陶家沟风力发电场场区道路工程。本工程分为两个部分：进场道路工程、场内道路工程。其中进场道路共四条，分别为进场1线1.988Km、进场2线2.536Km、进场3线1.567Km、进场4线7.76Km，共长13.851Km，进场道路形式为：4m(行车道)+2×0.5 m（土路肩）=5 m；场内道路分为A、B、C、D四个区。其中A区道路总长为14.842Km，B区道路总长为3Km，C区道路总长为1.448Km，D区道路总长为2.356Km，场内道路形式为：4m(行车道)+2×3 m（土路肩）=10 m。风电场道路总长为27.373Km。.
主要技术指标：
1） 路基宽度： 5 m （进场道路）
10 m（场内道路）
2）行车宽度： 4.0 m
3）平曲线最小半径：40 m
4）竖曲线最小半径：极限值凸型500m；凹型500m
5）最大纵坡： 14.8%
6）路拱： 2%
7）平面坐标系统： 1954年国家坐标系
8）高程基准： 1985年国家高程系
二、主要工程量：
挖方-----328583.5m3
填方-----201435.1m3
碎石路肩-----455 m3
涵洞工程-------551米
平台平整------33座
三、我公司的基本情况：
北票陶家沟风力发电场场区道路工程由北票盛鸿公路桥梁建筑工程有限公司承包施工，北票盛鸿公路桥梁建筑工程有限公司为施工总承包二级企业，可承担二级以下公路、桥梁及建筑业的施工，我公司法人代表王国学。
北票盛鸿公路桥梁建筑工程有限公司与业主签订本项目施工合同后，立即成立北票陶家沟风电场场区道路施工项目经理部，委任时永为项目经理、陈树海为技术负责人，代表北票盛鸿公路桥梁建筑工程有限公司全面负责北票陶家沟风力发电场场区道路工程的施工、技术、质量、工程进度与结算等方面的工作。
四、工程管理：
（a)施工准备
1）现场准备，施工合同签订后，我单位技术人员和生产工人、后勤人员陆续进入现场，修建和租赁临时用房、购进办公用品、修整施工场坪，接通临时用水、用电。
2）机械准备：主要施工机械设备陆续进场，运行、调试，对主要材料组织人员进行采购、加工和运输。
3）技术准备：组织技术员和施工员熟悉图纸和施工现场，恢复定线、设置临时控制点及水准点、进行交桩和技术交底、送检水泥砂浆、水泥稳定基层、混泥土等配合比实验。
(b）施工组织
1）施工组织机构及人员配备：项目经理部设项目经理1人、项目总工1人，下设施工、实验、安全、技术、财务、后勤等，工程师2人，技术员3人，现场施工员5人，普工及后勤30人。
2）施工安排及实施：根据合同，施工进度计划及本合同段的工程特点，将人员分为三组，分别对本合同段路基挖方、路基填方、桥涵等工程项目按平行作业和交叉作业的方式进行施工。
( C)质量管理与控制：
1)成立以项目总工为负责人的质量自检体系，对施工现场材料 及时自检和抽检。
2)建立工地实验室，配备本工程需要的各种实验，检测设备，并且保证通过业主，监理和技术质量监督部门组织的认证，项目部测量队，施工队测量班配置全站仪，经纬仪，高精度水准仪，满足工程需要。各类测试设备按规定进行定期检定。
3）各项隐蔽工程完工后做好检查记录，必须经监理、
