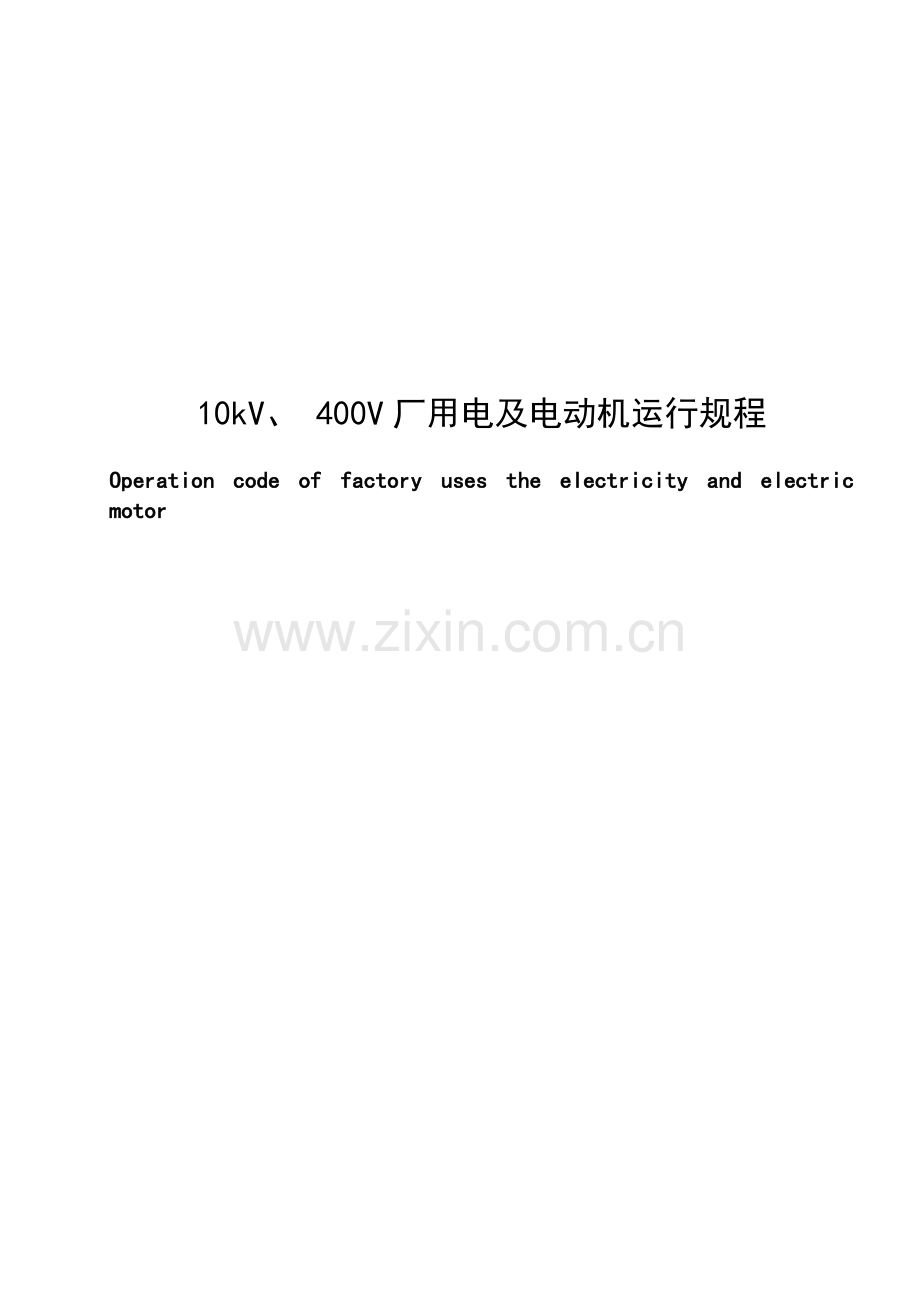

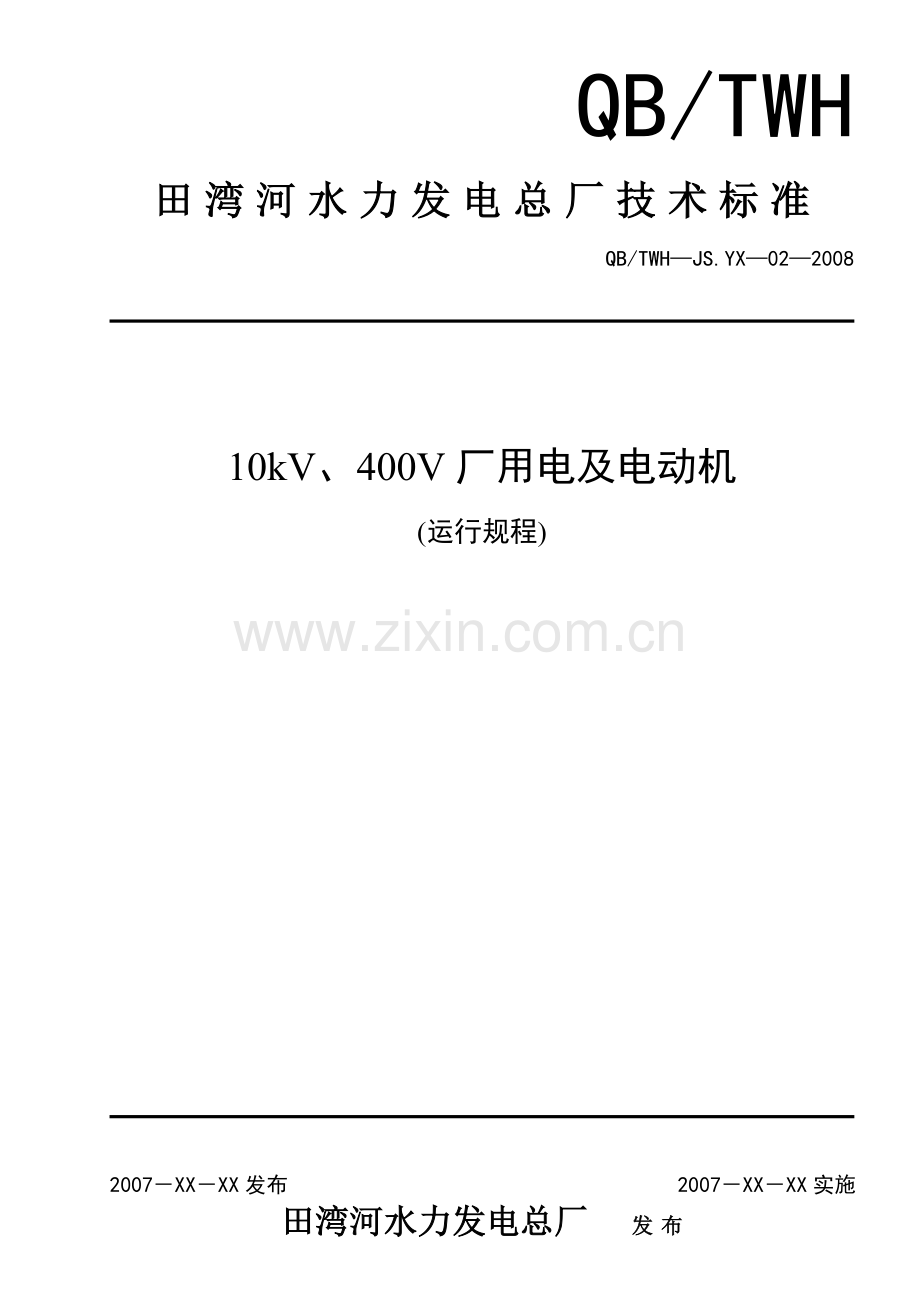

、QB/TWH田湾河水力发电总厂技术标准QB/TWHJS.YX02200810kV、400V厂用电及电动机(运行规程)2007XXXX发布 2007XXXX实施田湾河水力发电总厂 发 布5第 页 共 22 页10kV、 400V厂用电及电动机运行规程Operation code of factory uses the electricity and electric motor 下列人员应熟悉，了解本规程总厂：厂长、生产副厂长总工程师技术安全部正、副主任技术安全部专责工程师运行部：正、副主任总值长、运行专责工程师检修部：正、副主任专责工程师电气、机械、保护、自控班班长运行部下列人员应熟悉、考试本规程：值守长值班员副值班员规程的用词说明A.1 GB/T1.1 推荐用词A.1.1 表示要准确地符合标准而应严格遵守的要求的用词正面用词采用“应”；反面用词采用“不应”。A.1.2 表示在正常情况下首先应这样做的用词正面应采用“宜”；反面用词采用“不宜”。A.1.3 表示在标准规定的范围内允许稍有选择的用词正面词采用“可以”；反面用词采用“不必”。A.1.4 表示事物因果关系的可能性和潜在能力的用词正面词采用“能”；反面用词采用“不能”。A.2 工程建设标准推荐用词A.2.1 表示很严格，非这样做不可的用词正面词采用“必须”；反面用词采用“严禁”。A.2.2 表示严格，在正常情况下均这样做的用词正面词采用“应”；反面用词采用“不应”或“不得”。A.2.3 表示允许稍有选择，在条件许可时首先应这样做的用词正面词采用“宜”；反面用词采用“不宜”。A.2.4 表示有选择，在一定条件下可以这样做的用词采用“可”。A.2.5特别说明：机组部分以1F机组为例进行编写- 15 -目 录1 范围12 引用标准13 厂用电及电动机运行规定13.1 概述13.2 厂用电系统运行规定23.3 电动机运行规定34 厂用电系统运行方式34.1厂用电系统的标准运行方式34.2厂用电系统的特殊运行方式45 厂用电及电动机的运行监视和检查45.1 基本要求45.2 厂用电系统的监视和检查55.3 电动机的监视和检查56 厂用电及电动机的运行操作56.1厂用电系统的运行操作56.2 电动机的操作77 厂用电及电动机的维护保养87.1厂用电及电动机的维护保养规定87.2 厂用电及电动机的维护保养内容88 厂用电及电动机的故障和事故处理88.1厂用电及电动机的故障和事故处理原则规定88.2 厂用电及电动机故障和事故判断与处理流程99 厂用电及电动机的试验和验收129.1 厂用电系统定期试验项目与规定129.2 电动机的维修验收项目及规定1210 附录1310.1 规范性附录1310.2 资料性附录161 范围本标准规定了田湾河水力发电总厂厂用电及电动机的运行规定、运行方式、监视和检查、运行操作、维护保养、故障和事故处理、试验及验收等有关事项。本标准适用于田湾河水力发电总厂厂用电及电动机的运行管理。2 引用标准 电力行业标准编写基本规定 DL/T 6002001水力发电厂技术标准汇编第六卷 2002年水电厂运行规程 Q/DYX032000 水电站运行标准 GB176211998电网调度规范用语 DL/T 9612005国家电网公司高压开关设备管理规范静态备用电源自动投入装置DL/T5262002 技术条件 电力行业标准常用中高压断路器及其运行 7-5083-2327-0田湾河流域梯级水电站设计资料及厂家设备技术说明书3 厂用电及电动机运行规定3.1 概述3.1.1 田湾河流域梯级水电站厂用系统采用10kV、400V两级电压供电。3.1.2 10kV系统共有七段母线，其中10kV段母线由三站相应高厂变11B16B供电，仁宗海电站10kV 段母线由10kV 段母线供电。正常运行时，各站10kV系统分两段独立运行，两段电源互为暗备用，接至10kV、段母线上的地方电网10kV电源作为各站应急备用电源，正常时线路带电备用。3.1.3 正常运行时，各站厂内400V、段及大发、金窝电站首部400V 、段用电分两段独立运行，两段电源互为备用；各站调压井采用一路供电；仁宗海电站首部两路电源在10kV高压侧互为备用；引田入环首部电源取自10kV 段母线，由柴油发电机作为备用。3.1.4 10kV配电装置采用KYN18A-12型铠装移开式交流金属封闭装置（三站调压井及引田入环配电变压器柜采用XGN2-12（改）型金属固定式开关柜）。柜内断路器为3AH5真空断路器，配弹簧操作机构；每段母线配有一台TV柜，TV柜上装有微机消谐装置，在10kV出线柜和备用电源柜上装设有WCB821微机厂用电保护装置，在10kV分段柜上装设有备自投装置，在10kV进线柜、出线柜和母联柜上均装有多功能数字测量仪表。3.1.5 400V系统由低压配电盘、动力配电箱、操作电源配电箱及盘（箱）内框架断路器、塑壳断路器、低压熔断器、电流、电压互感器、热继电器、接触器以及其他二次控制保护设备及测量仪表等辅助设备、400V母排及连接电缆组成。3.1.6 全厂共设置有17套数字备用电源自投装置（简称备自投），其中10kV WBT196D-型备自投4套，装置具有分段备用电源自动投入、进线（双进线）互投、应急备用电源（三进线）自动投入、工作电源自动恢复以及三段式过流保护、过负荷、TV断线告警闭锁等功能。400V WBT196D-型备自投13套，装置具有分段备用电源自动投入、进线（双进线）互投、过负荷、TV断线告警闭锁等功能。装置名称及安装位置见附录A。3.1.7 全厂400V低压电动机供油、水、气系统及通风空调系统和其他机械设备（桥机、闸门启闭机等）使用，机组技术供水泵，调速器、球阀压油泵，中压空压机等电动机的启动采用软启动器，通风系统（离心风机）采用变频器。3.1.8 厂用变压器的有关部分见变压器运行规程。3.2 厂用电系统运行规定3.2.1 厂用电系统一般运行规定3.2.1.1 正常运行时，10KV母线电压应保持在额定的5%范围内；400V母线的电压应保持在380V400V之间，最高不得超过420V，最低不得低于360V。3.2.1.2 主变正常停电前，应先倒换厂用电，主变送电后应将厂用电恢复正常运行方式。3.2.1.3 厂用变压器禁止并列运行，若倒换厂用电，必须先停后送，防止非同期合闸；下级各段厂用母线之间不得环网运行。3.2.1.4 厂用电设备投运前保护必须加用。3.2.1.5 备用厂用设备应经常处于完好状态，保证能随时投入运行。3.2.1.6 厂用设备外壳及其构架必须接地良好。3.2.1.7 10kV 、400V厂用母线上不得搭接与生产无关的负荷。3.2.1.8 事故照明装置禁止搭接其它临时用电设备。3.2.1.9 厂用变、10KV电缆长期停用或检修后，在投入运行前应测量绝缘电阻并做好记录。3.2.1.10 10kV系统的绝缘电阻使用2500V兆欧表测量，其值不得低于10M；400V 系统的绝缘电阻使用500V兆欧表测量，其值不得低于0.5M。3.2.1.11 新安装或进行过有可能变更相位作业的厂用电系统，在受电后带负荷前，必须先进行核相，确定相位、相序是否正确。3.2.1.12 厂用电系统故障、事故以及厂用电倒闸操作后应检查负荷运行情况，保持重要厂用负荷的连续运行。3.2.1.13 在查找10kV接地故障时应穿绝缘靴，戴绝缘手套。3.2.2 备用电源自投装置（BZT）的运行规定3.2.2.1 正常情况下，备用电源自投装置均应启用。3.2.2.2 为了保证厂用电的正常运行，各级间备自投装置的时限配合必须正确，防止越级动作。3.2.2.3 在运行或备用中，严禁随意按动装置面板上的按键和开关。3.2.2.4 装置中的运行方式控制字已全部投入运行，需要投退某种方式时，一般采用投入（退出）装置相应连片的方法启用（停用）相应功能。 3.2.2.5 装置工作电源自动恢复连片退出时，若主电源恢复，母线仍由备用电源供电；工作电源自动恢复连片投入后，当主电源恢复时，装置先跳开联络开关，然后自动投入主电源开关。3.2.2.6 下列情况下，备自投装置应停用：3.2.2.6.1 进线电流互感器故障。3.2.2.6.2 工作母线需要停电时。3.2.2.6.3 工作母线或备用电源母线电压互感器故障时。3.2.2.6.4 更换工作母线或备用电源母线电压互感器高压侧或低压侧熔断器时。3.2.2.6.5 装置故障时。3.2.3 10kV开关柜运行规定3.2.3.1 10kV真空断路器的技术规范见附录B。3.2.3.2 隔离开关、电流、电压互感器、避雷器、高压熔断器的技术规范见附录C、附录D、附录E、附录F、附录G。3.2.3.3 10KV KYN18A-12开关柜由柜体和手车（可移开部件）两部分组成，高压开关柜内的设备和元件，包括断路器、高压熔断器、电流互感器、电压互感器、避雷器、智能操控装置以及其他二次控制保护设备及测量仪表等辅助设备。3.2.3.4 正常情况下，屏上“远方”、“现地”转换开关应切至“远方”位置；储能转换开关切至“ON”位置；备自投分、合闸压板及保护压板均应投入。3.2.3.5 拉出和推入断路器手车前，必须确认断路器在分闸位置。3.2.3.6 操作手车或电压互感器手车时，必须确认手车二次插把已取下。3.2.3.7 断路器由“试验”位置推入“工作”位置前，必须将其二次回路插头插入。3.2.3.8 分闸失灵的断路器禁止投入运行。3.2.3.9 手车面板上的分、合闸按钮只用于断路器分、合闸试验时使用。除非在紧急情况下，否则当断路器处于工作位置时不允许进行手动分、合闸。3.2.3.10 操作过程中如发现操作受阻（如操作阻力增大），应首先进行全面检查，不得强行操作以免损坏设备、引发误操作事故。 3.2.4 400V配电盘（箱）的运行规定3.2.4.1 400V低压自动空气开关的技术规范见附录H。3.2.4.2 厂内400V进线、母联回路装设3WL型框架式抽出式断路器，带三段保护；首部供电进线、母联回路及400V出线回路采用3VL型塑壳断路器。3.2.4.3 框架式断路器操作机构型式：电动弹簧储能操作机构，能就地和远方三相联动操作。3.2.4.4 抽出式配电盘的门和抽出单元采用机械联锁装置，通电时不能开门或拉开抽屉，每个抽屉单元都具有工作位置、试验位置、隔离位置和抽出位置。3.2.4.5 正常情况下，进线、母联屏上“远方”、“现地”转换开关应切至“远方”位置；备自投分、合闸压板应投入。3.2.4.6 拉出塑壳断路器前，应确认操作手柄处于抽出位置。3.2.4.7 在正常操作过程中如发现操作受阻，不得强行操作，应首先检查是否误操作。 3.3 电动机运行规定3.3.1 电动机技术规范见附录I、附录J、附录K。3.3.2 电动机在额定冷却空气温度时，可按照铭牌规定数据运行。3.3.3 电动机在额定电压的95110范围内额定出力不变，可以长期运行。3.3.4 电动机运行时，其相间电压的不平衡值不得超过额定的5，三相电流不平衡值不得超过额定电流的10，其中最大一相的电流不得超过额定值。3.3.5 禁止电动机在无保护情况下投入运行。3.3.6 检修后的电动机、停运7天以上的备用电动机，应使用500V兆欧表测量其绝缘电阻并作好记录，其绝缘电阻值不得小于0.5M。3.3.7 检修后首次启动电动机时，应察看电动机的转向正确，并监视电动机启动电流和运行电流，运行电流不应超过额定值。3.3.8 运行中发现电动机的振动过大时，应测量其振动值。电动机振动值（双幅值）的规定数据参见附表1。3.3.9 正常情况下电动机启动间隔时间不得小于5min。4 厂用电系统运行方式 4.1厂用电系统的标准运行方式4.1.1 正常情况下，各站10kV厂用电的运行方式：4.1.1.1 大发电站10kV、段母线分段运行。其中，10kV段母线由11B经901QF供电，10kV段母线由12B经902QF供电，母联断路器9012QF置工作位置备用，在10kV段母线上接有10kV外接电源经908QF作为应急备用；调压井电源引自10kV段母线经912QF供电；大发首部10kV引自金窝电站10kV 、段母线经932QF、 942QF供电。4.1.1.2 金窝电站10kV 、段母线分段运行。其中，10kV 段母线由13B经903QF供电，10kV段母线由14B经904QF供电，母联断路器9034QF置工作位置备用，在10kV 段母线上接有10kV外接电源经909QF作为应急备用；调压井电源引自10kV 段母线经933QF供电；金窝首部10kV引自仁宗海电站10kV 、段母线经962QF、972QF供电。 4.1.1.3 仁宗海电站10kV 、段母线分段运行。其中，10kV 段母线由15B经905QF供电，10kV 段母线由16B经906QF供电，母联断路器9056QF置工作位置备用，在10kV 段母线上接有10kV外接电源经910QF作为应急备用；10kV 段母线由10kV 段母线经952QF供电；调压井电源引自10kV 段母线经973QF供电；仁宗海首部电源引自10kV 、段母线经963QF、971QF供电；引田入环首部电源引自10kV 段母线经974QF供电。4.1.1.4 生活区电源由金窝电站10kV 、段母线分两路供电。4.1.2 正常情况下，各站400V厂用电的运行方式：4.1.2.1 大发电站：厂用400V段母线由10kV段母线经911QF、21T、401QF供电，400V段母线由10kV段母线经921QF、22T、402QF供电，厂用400V、段母联断路器4012QF置工作位置备用；大发首部400V 段母线由金窝电站10kV 段母线经932QF、23T、403QF供电，首部400V 段母线由金窝电站10kV 段母线经942QF、24T、404QF供电，首部400V 、段母联断路器4034QF置工作位置备用；调压井400V 段母线由10kV段母线经912QF、9121QS、25T供电。4.1.2.2 金窝电站：400V厂用接线与大发电站基本一致，其首部电源引自仁宗海电站。4.1.2.3 仁宗海电站：400V厂用接线与大发电站基本一致，其首部电源由本站供电。4.1.2.4 引田入环首部：400V 段母线由仁宗海电站10kV 段母线经974QF、9743FU、9744QS、26T、406QF供电，柴油发电机作为备用。4.1.2.5 各站中控室电源配电盘、电气夹层动力配电盘、GIS楼电源配电盘（大发、仁宗海）分别引自本站400V、段母线分两段独立供电，加用备自投。4.1.2.6 电站220V机旁屏交流电源由电气夹层动力配电盘引来两路电源供电（大发电站1号机220V机旁屏交流电源由空压机室动力屏供电），其中一路作为主供电源，另一路作为备用电源，通过一个双电源切换装置（ATSE）进行切换供电。4.1.2.7 地下副厂房交流系统动力屏电源由中控室动力配电盘引来两路电源供电，通过一个双电源切换装置（ATSE）进行切换供电。4.1.2.8 GIS开关站220V交流电源由GIS楼电源配电盘引来两路电源供电，通过一个双电源切换装置（ATSE）进行切换供电。4.1.2.9 各站正常照明电源和事故照明电源由本站400V段母线供电，田湾河集控中心正常照明电源和事故照明电源引自GIS楼电源配电盘。4.1.3 正常情况下，各级备自投装置均应按规定投入。4.2厂用电系统的特殊运行方式 4.2.1 当10kV （、）段电源消失时，由10kV （、）段母线带10kV （、）段母线联络运行；当10kV （、）段电源消失时，由10kV （、）段母线带10kV （、）段母线联络运行。4.2.2 当10kV （、）段及（、）段母线均失压时，由10kV外接电源带10kV（、）段及（、）段母线联络运行。4.2.3 当400V （）段母线失压时，由400V （）段母线带400V （）段母线联络运行，当400V （）段母线失压时，由400V （）段母线带400V （）段母线联络运行，400V下级备自投装置的动作与此相同，各级备自投装置通过时限的配合来保证正确动作。4.2.4 在由发电机带厂用电时，机组的调速器应在“自动”运行，并切除次要负荷。4.2.5 当某段厂用母线故障失压时，备自投动作后又断开，该段母线将失电，此时应急时转移该段母线上重要负荷，并将该段母线隔离运行。5 厂用电及电动机的运行监视和检查 5.1 基本要求5.1.1 监盘人员应严密监视厂用系统电压、电流在规定的范围内运行。5.1.2 运行人员对运行和备用中的厂用设备至少每天巡检两次，每周点检两次。5.1.3 备用中的厂用设备及其附属设备应按规定进行运行维护和巡回检查，其安全和技术规定与运行厂用设备同等对待。5.2 厂用电系统的监视和检查5.2.1 检查厂用电系统的电压、电流应在正常允许范围内，三相电压平衡。5.2.2 10KV开关柜、400V配电盘（箱）各断路器、隔离开关位置及信号指示正确，高压带电显示器指示正确。5.2.3 运行中的10kV真空断路器及400V框架式断路器储能指示正常。5.2.4 各屏上的控制切换把手位置正确。5.2.5 各柜（盘、箱）体接地牢固、完好。5.2.6 保护装置、备自投装置、微机消谐装置工作指示正常、连片投退正确、面板上无故障信号。 5.2.7 开关柜、配电盘（箱）内二次接线完整，继电器完好，表计指示和信号灯指示正确，控制电源开关和熔断器投入正常，柜门关闭严密。5.2.8 电气设备导流部件无异音和异常振动，无过热、放电等异常现象。5.2.9 设备区域明亮整洁，标志齐全，消防设施配备良好。5.3 电动机的监视和检查5.3.1 电动机运行中的检查：5.3.1.1 电动机三相电流的不平衡值不得超过3.3.4的规定。5.3.1.2 电动机无异音、无异味，和异常振动，电动机振动不超过3.3.8的规定。5.3.1.3 轴承无过热、漏油，定子外壳无过热。5.3.1.4 控制开关位置与电动机工况相符，控制柜内各元件无过热、异味、断线等异常现象，控制熔断器完好、容量正确。5.3.1.5 开关设备无过热现象，电缆绝缘良好。5.3.1.6 固定机座螺丝紧固，外壳接地良好，电动机本体及附近清洁、无杂物。5.3.2 电动机启动前的检查：5.3.2.1 电动机及所带的机械各部良好，其上或附近无杂物、无人工作，具备了启动条件。5.3.2.2 固定机座螺丝无松动，外壳接地良好。5.3.2.3 手动盘车应无卡碰和摩擦现象。5.3.2.4 电缆绝缘良好，固定牢固，按3.3.6的规定测量电动机绝缘电阻合格。5.3.2.5 动力电源三相电压正常，相序正确。5.3.2.6 控制柜内各元件无过热、异味、断线等异常现象，控制熔断器完好、容量正确。6 厂用电及电动机的运行操作6.1厂用电系统的运行操作6.1.1 10kV断路器柜停电检修操作6.1.1.1 检查断路器在分闸位置。6.1.1.2 检查带电显示器不带电。6.1.1.3 将手车拉至试验位置。6.1.1.4 拔出二次插头。6.1.1.5 将手车拉至检修位置。6.1.2 10kV断路器柜恢复备用操作。6.1.2.1 检查各部及操作机构正常，断路器在分闸位置。6.1.2.2 将手车推至试验位置。6.1.2.3 插上二次插头，检查开关储能正常。6.1.2.4 试合、分断路器一次正常。6.1.2.5 将手车推入至工作位置。6.1.3 厂用10kV母线由分段转联络运行操作6.1.3.1 查母线电压正常。6.1.3.2 拉开母线进线断路器，查母线三相电压为零。6.1.3.3 合上母线联络断路器，查母线三相电压恢复正常。6.1.3.4 退出备自投装置工作电源自恢复连片。6.1.3.5 将400V母线倒为分段运行。6.1.4 厂用10kV母线由联络转分段运行操作 6.1.4.1 查进线电源充电正常。6.1.4.2 拉开母线联络断路器，查母线三相电压为零。6.1.4.3 合上母线进线断路器，查母线三相电压恢复正常。6.1.4.4 投入备自投装置工作电源自恢复连片。6.1.4.5 将400V母线倒为分段运行。6.1.5 厂用10kV段母线外接电源供电操作6.1.5.1 查10kV外接电源电压正常。6.1.5.2 退出备自投装置连片，退出备自投装置工作电源自恢复连片。6.1.5.3 拉开段母线进线断路器902QF，查母线三相电压为零。6.1.5.4 合上外接电源断路器，查段母线三相电压恢复正常。6.1.5.5 启动因倒厂用电而停运的设备。6.1.6 厂用10kV段母线由外接电源供电恢复厂高变供电操作6.1.5.1 查902QF开关进线侧电源正常。6.1.5.2 拉开外接电源断路器，查两段母线三相电压为零。6.1.5.3 合上母线自身进线断路器，查段母线三相电压恢复正常。6.1.5.4 启动因倒厂用电而停运的设备。6.1.5.5 投入备自投装置连片，投入备自投装置工作电源自恢复连片。6.1.7 厂用400V母线由分段转联络运行操作。6.1.7.1 查母线电压正常6.1.7.2 查厂用重要负荷已倒换。6.1.7.3 拉开母线进线断路器，查母线三相电压为零。6.1.7.4 查母线联络断路器合上，查母线三相电压恢复正常。6.1.7.5 启动因倒厂用电而停运的设备。6.1.8 厂用400V母线由联络转分段运行操作6.1.8.1 查进线电源充电正常。6.1.8.2 拉开母线联络断路器，查母线三相电压为零。6.1.8.3 合上母线进线断路器，查母线三相电压恢复正常。6.1.8.4 启动因倒厂用电而停运的设备。6.1.9 厂用10kV母线停电检修做措施操作6.1.9.1 倒换该母线上所带负荷。6.1.9.2 逐一拉开该段母线上所有出线断路器并拉至检修位。6.1.9.3 停用母线备自投装置。6.1.9.4 拉出母联断路器手车至检修位。6.1.9.5 拉开该段母线进线断路器并拉至检修位。6.1.9.6 查母线停电正常。6.1.9.7 拉开母线上所有断路器控制电源开关。6.1.9.8 拉出母线电压互感器手车至检修位，拉开电压互感器二次空开。6.1.9.9 在母线上挂一组三相短路接地线。6.1.9.10 按检修要求做其他安全措施。6.1.10 拆除10kV母线检修措施恢复送电操作6.1.10.1 拆除母线上所挂三相短路接地线及其他安全措施。6.1.10.2 摇测母线绝缘合格。6.1.10.3 合上母线电压互感器二次空开，将电压互感器手车推至工作位置。6.1.10.4 将母线上所有断路器推至工作位置。6.1.10.5 合上母线上所有断路器控制电源开关。6.1.10.6 合上进线电源断路器向母线充电。6.1.10.7 检查母线充电正常。6.1.10.8 启用母线备自投装置。6.1.10.9 恢复母线负荷正常运行。6.1.11 厂用400V母线停电检修做措施操作6.1.11.1 倒换该段母线上所带重要负荷。6.1.11.2 逐一拉开该段母线上所有负荷开关并拉至隔离位置。6.1.11.3 停用母线备自投装置。6.1.11.4 拉出母联开关至隔离位置。6.1.11.5 拉开该段母线进线开关并拉至隔离位置。6.1.11.6 查母线停电正常。6.1.11.7 断开母线上所有开关控制电源。6.1.11.8 取下母线电压互感器一次熔断器，拉开二次空开。6.1.11.9 在母线上挂一组三相短路接地线。6.1.11.10 按检修要求做其他安全措施。6.1.12 拆除400V母线检修措施恢复送电操作6.1.12.1 拆除母线上所挂三相短路接地线及其他安全措施。6.1.12.2 摇测母线绝缘合格。6.1.12.3 装上母线电压互感器一次熔断器，合上二次空开。6.1.12.4 合上母线上所有开关控制电源。6.1.12.5 将母线上所有开关推至工作位置。6.1.12.6 合上进线电源开关向母线充电。6.1.12.7 检查母线充电正常。6.1.12.8 启用母线备自投装置。6.1.12.9 恢复母线负荷正常运行。6.2 电动机的操作6.2.1 电动机停电检修做措施操作6.2.1.1 停止电动机运行，将控制把手置“切除”位置。6.2.1.2 断开电动机操作电源。6.2.1.3 拉开电动机动力电源空气开关。6.2.1.4 在电动机动力电源400V配电盘(箱)电缆头处挂一组三相短路接地线。6.2.1.5 做好电动机所带机械设备的相应措施。6.2.1.6 悬挂相应标示牌。6.2.2 电动机拆除检修措施恢复运行操作6.2.2.1 按5.3.2的规定对电动机进行启动前检查，确认电动机具备启动条件。6.2.2.2 取回标示牌，拆除电动机动力电源400V配电盘(箱)电缆头处所挂三相短路接地线。6.2.2.3 恢复电动机所带机械设备的相应措施。6.2.2.4 检查电动机控制把手在“切除”位置。6.2.2.5 合上电动机动力电源空气开关。6.2.2.6 给上电动机操作电源。6.2.2.7 手动启动电动机检查运转正常。6.2.2.8 将电动机控制把手置“投入”位置。6.2.3 摇测非软启停类电动机绝缘电阻的操作6.2.3.1 确认电动机已停运。6.2.3.2 确认电动机控制把手在“切除”位置。6.2.3.3 断开电动机操作电源。6.2.3.4 拉开电动机动力电源空气开关。6.2.3.5 在接触器的出线端摇测电动机三相对地绝缘电阻。6.2.3.6 若要摇测电动机的相间绝缘或单相对地绝缘，则在完成前4项后打开接线盒并解开连接片后再逐一摇测。6.2.3.7 绝缘摇测完毕后，拆除所做安全措施，恢复其原运行方式。6.2.4 摇测软启停类电动机绝缘电阻的操作6.2.4.1 确认电动机已停运。6.2.4.2 确认电动机控制把手在“切除”位置。6.2.4.3 断开电动机操作电源。6.2.4.4 拉开电动机动力电源空气开关。6.2.4.5 在电动机软启停装置的出线端解开出线电缆。6.2.4.6 在解开的出线电缆上摇测电动机三相对地绝缘电阻。6.2.4.7 若要摇测电动机的相间绝缘或单相对地绝缘，则在完成前5项后打开接线盒并解开连接片后再逐一摇测。6.2.4.8 绝缘摇测完毕后，拆除所做安全措施，恢复其原运行方式。7 厂用电及电动机的维护保养7.1厂用电及电动机的维护保养规定7.1.1 为保证设备安全可靠的运行，厂用电及电动机必须定期进行试验、切换维护工作。7.1.2 运行人员应根据厂用电及电动机的运行状态进行分析，发现设备有异常趋势，应及时对设备进行维护保养，保证设备的安全运行。7.1.3 备用电源自投装置必须定期进行测试维护工作，发现问题要及时通知检修维护人员处理。7.1.4 各值应按照“运行部设备清洁区域表”要求搞好所辖厂用电及电动机设备的清洁卫生。7.1.5 运行人员应按规定进行定期维护工作，并作好记录。7.2 厂用电及电动机的维护保养内容7.2.1 每季度首月25日做三站10KV备自投试验7.2.2 每季度次月25日做厂房400V母线备自投及自恢复试验，每季度末月25日做闸首400V母线备自投及自恢复试验。7.2.3 每月30日进行三站事故照明自动切换试验。7.2.4 每周一摇测备用电动机的绝缘电阻。7.2.5 每月10日测量漏油泵绝缘电阻7.2.6 每周二切换全厂通排风机运行7.2.7 每月20日定期启动备用技术供水泵8 厂用电及电动机的故障和事故处理8.1厂用电及电动机的故障和事故处理原则8.1.1 厂用电系统故障和事故发生时的处理要点：8.1.1.1 用一切可能的办法保证发供电设备（压油装置、主变冷却器等）及重要辅助设备（技术供水泵、高低压空压机等）继续运行，以保证对电网正常供电 。8.1.1.2 尽快对停电的设备恢复供电。8.1.1.3 调整厂用电系统运行方式，使其恢复正常。8.1.1.4 断路器事故跳闸后，对设备进行外观检查一次无异常后，可试合一次。若试送电失败，在未查明原因之前，不应再送电。主保护动作和电动机电源断路器跳闸不适用于此项规定。8.1.1.5 当系统发生电压（或）频率的降低时，应及时切除一些不重要的负荷（如全厂通排风机等）；当电压（或）频率的继续降低并严重威胁厂用电的安全时，应与调度联系，根据机组运行情况拉开相应主变高压侧断路器与系统解列由发电机带厂用电运行。8.1.1.6 当厂用电全部中断时，值班人员应采取一切有效措施，恢复厂用电的运行，防止事故扩大。厂用电中断的时间不宜超过10min，否则应有序退出运行中的机组。8.1.2 电动机故障和事故发生时的处理要点：8.1.2.1 运行中的电动机有下列情况之一者，应先启动备用电动机再将其停运检查：8.1.2.1.1 电动机及其拖动的负载有异音或强烈振动。8.1.2.1.2 电动机的电流超过了额定电流。8.1.2.1.3 电动机的温度或其轴承温度有显著升高。8.1.2.1.4 电动机振动较大，但还未危及其拖动的负载。8.1.2.2 运行中的电动机有下列情况之一者，应立即停运检查：8.1.2.2.1 危及人身、设备安全时。8.1.2.2.2 电动机着火时。8.1.2.2.3 有强烈振动或异音、异味。8.1.2.2.4 电动机缺相运行时。8.1.2.3 电动机事故跳闸后应进行的检查项目：8.1.2.3.1 分别测量电动机的三相对地绝缘、相间绝缘、电缆绝缘。8.1.2.3.1 检查电动机及其拖动的负载是否有卡滞现象。8.1.2.3.1 检查电动机的热继电器及其它保护装置是否动作。8.1.2.3.1 检查操作熔断器是否熔断，控制箱内是否有明显的断线或短路现象。8.1.2.3.1 若检查中未发现有上述现象，可将电动机试启动一次。若启动不成功，在未查明原因之前不得再次启动。8.2 厂用电及电动机故障和事故判断与处理流程8.2.1 10kV真空断路器误跳8.2.1.1 现象： 8.2.1.1.1 上位机发10kV真空断路器分闸报警。8.2.1.1.2 现地相应开关状态指示发生变化。8.2.1.2 处理：8.2.1.2.1 检查断路器是否人为误跳。8.2.1.2.2 检查断路器二次回路上是否有人工作。8.2.1.2.3 通知维护检查断路器是否因机械故障而跳闸。8.2.1.2.4 如未查到明显故障点，可对断路器试合一次并加强监视。8.2.2 10kV真空断路器拒合8.2.2.1 现象 8.2.2.1.1 自动或手动合不上。8.2.2.1.2 母线可能失电。8.2.2.2 处理8.2.2.2.1 检查400V系统备自投动作正常。8.2.2.2.2 检查断路器本体是否在“工作”位。8.2.2.2.3 检查断路器控制电源是否正常。8.2.2.2.4 检查本断路器及闭锁回路中涉及到的断路器的二次回路插头是否插好，继电器是否完好。8.2.2.2.5 检查断路器合闸弹簧是否已储能。8.2.2.2.6 检查断路器保护是否动作。8.2.2.2.7 通知维护检查断路器机械部分是否有故障。8.2.2.2.8 处理结束后在“试验”位置试合、分断路器一次，正常后投入运行。8.2.3 10kV系统单相接地8.2.3.1 现象 8.2.3.1.1 上位机报“厂用电X段母线接地”。8.2.3.1.2 现场检查10KV母线PT柜消谐装置“接地”故障灯亮。8.2.3.2 处理8.2.3.2.1 检查10kV系统多功能数字表(EV390或ACUVIM)显示。8.2.3.2.1.1 若多功能数字表显示一相二次电压为0V左右，另两相二次电压升高为100V左右，则发生了单相完全接地，对地电压为零的相为接地相。8.2.3.2.1.2 若一相电压降低但不为零，另两相升高但不相等，则发生了单相不完全接地，对地电压降低相为接地相。8.2.3.2.2 若瞬间接地则可立即复归，但应注意下一次发信号时间。8.2.3.2.3 若发生单相完全或不完全接地，应汇报相关领导，按负荷的重要程度，“先轻后重”依次切断各馈线断路器进行分割选择，判明接地部位及时停电处理。8.2.3.2.4 若判定为厂高变低压侧接地，则停运主变及厂高变进行处理。8.2.3.2.5 若发生电压互感器低压侧回路断线或熔断器熔断一相，在停用相应的备自投装置后处理或更换相同容量的熔断器。8.2.3.2.6 若发生电压互感器铁磁谐振现象，应检查消谐装置是否故障，并汇报运行部主任，通过拉合馈线断路器改变系统参数的方式进行消除。8.2.3.2.7 若依次切断所有负荷和进线开关后，接地现象不消失，则接地点可能在母线上或母线电压互感器上，将故障母线停电。若故障母线无法立即停电，则所有10kV系统都视为故障接地点，须装设临时遮拦，悬挂标识牌，室内不得接近故障点4M以内，严密监视电气设备的运行参数，但最多允许运行2小时。8.2.4 10
