电力工程施工组织设计.docx

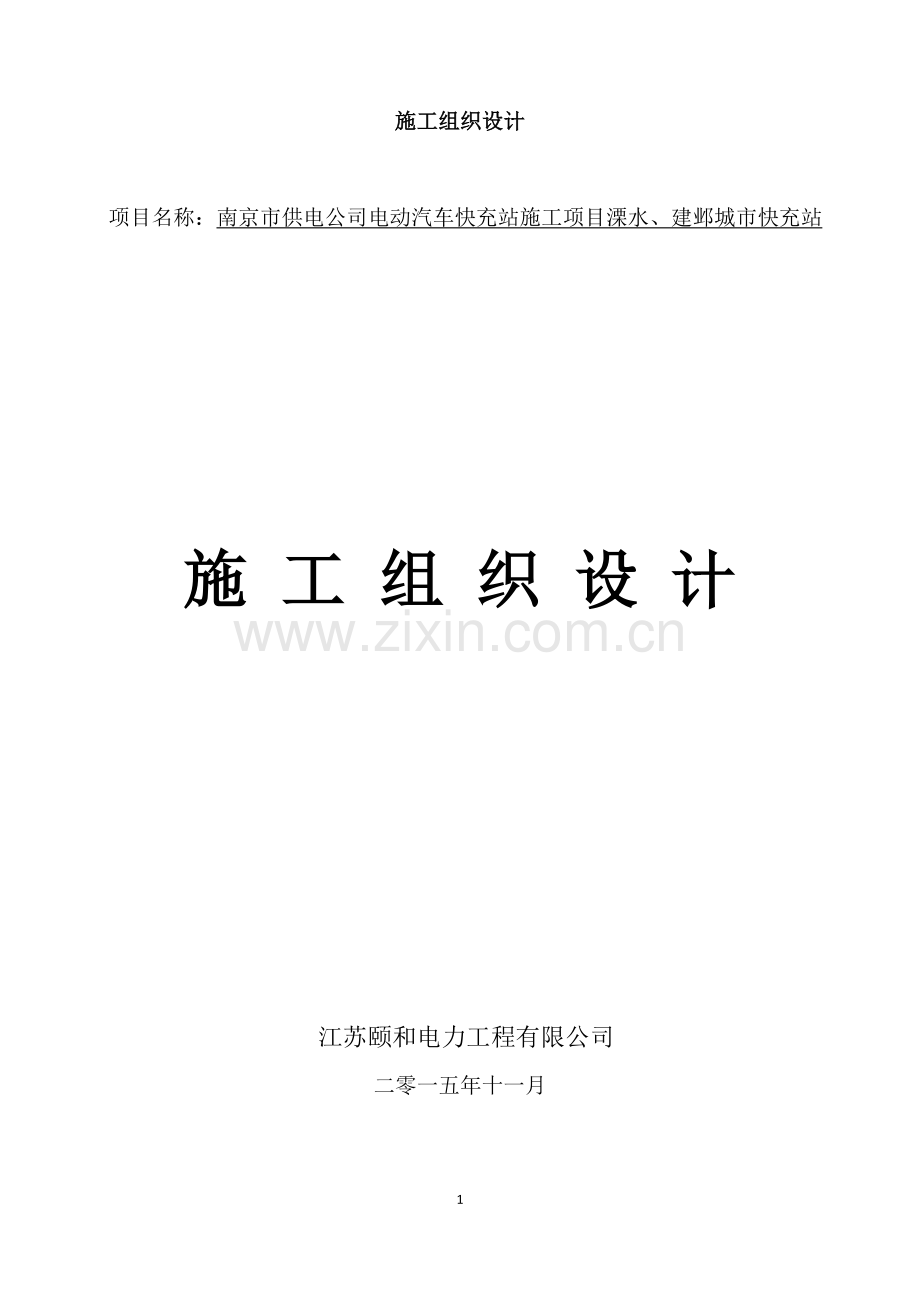

施工组织设计项目名称：南京市供电公司电动汽车快充站施工项目溧水、建邺城市快充站施 工 组 织 设 计 江苏颐和电力工程有限公司二零一五年十一月目 录一、工程概况及特点131.1 工程简介131.2工期要求：131.3质量要求：131.4工程承包范围：131.5参建单位131.6工程特点131.7生产要素的配备：141.8工程前期准备141.9.施工技术力量的准备151.10 施工机具准备和管理161.11、施工技术资料的准备171.12工程实施流程图19二、各分部分项工程的主要施工方案与技术措施201、工程施工方案：202、主要施工工艺方法23三、确保工程质量管理体系与措施371、施工质量保证措施及目标372、公司的管理体系及方针373质量管理组织机构及主要职责374.质量保证措施425. 电缆敷设及二次接线的质量控制446.保护预调试与分系统调试447. 质量管理措施458、质量管理及检验的标准459、质量保修期4610、质量保证技术措施46四、确保安全生产、文明施工管理体系与措施481.安全管理体系与措施482、环境保护及文明施工553.安全施工应急救援预案57五、工程进度计划与措施及施工网络图77六、确保工程进度计划及技术组织措施79七、机械设备及劳动力计划81八、雨季施工技术措施83九、减少噪音、降低环境污染措施85十、关键施工技术、工艺及工程项目实施的重点、难点90十一、成品和已有设施、管线的保护、加固措施93附表一：拟投入本标段的主要施工设备表95附表二：拟配备本标段的试验和检测仪器设备表96附表三：劳动力计划表97附录四：施工总平面图98附录五 施工进度横道99一、工程概况及特点1.1 工程简介工程项目位于南京市.1.2工期要求： 30日历天。1.3质量要求：符合国家建筑工程施工质量验收统一。1.4工程承包范围：欧变，整流柜，充电机和电缆敷设等相关工程施工1.5参建单位招标单位：江苏省电力公司南京供电公司施工单位：江苏颐和电力工程有限公司1.6工程特点工程项目所在地位于南京市，交通情况复杂，环境保护及文明施工要求高。为保证工程进度，土建施工、设备安装形成交叉作业已不可避免，势必给工程协调、安全管理、施工质量及电气设备的成品保护构成很大压力。我们将从根据现场的实际情况，合理安排施工，初步计划设备安装从里到外分部进行，设备进场保证按施工次序及时到位。本期选用的一次设备和保护装置技术先进，自动化程度高，对安装、调试人员技术水平提出很高要求。我们将组织相关人员进行资料收集，提前熟悉设备及保护装置的技术要求。1.7生产要素的配备：序号名称执行部门执行目的1人力资源人力资源部明确责任制，才能调动积极性，发挥潜能，提高劳动效率2材料管理材料管理部抓好材料管理，合理使用，节约材料，减少消耗，将是降低工程成本的主要途径3机械设备管理工程部提高机械效率4技术管理工程部技术计划、技术学习、技术运用、技术开发、技术试验、技术改造、技术处理、技术评价5资金管理财务部保证收入、节约支出、防范风险和提高经济效益为目的1.7.1编制计划。按照施工项目目标编制生产要素的优化配置计划，确定各种生产要素的投人数量、投入时间，以满足施工项目实施进度的需要。1.7.2资源供应。应根据工程施工进度的需要，按编制的生产要素计划，做好各种资源的供应工作，以保证合同工期的实现。1.7.3过程控制。应根据各种资源的特性，采取科学的措施，进行动态配置和组合，协调投入，合理使用，以尽可能少的资源，满足工程项目的使用，达到降低成本。节约资源的目的。1.7.4分析和改进。定期对资源的投入、使用情况进行核算分析，以求得更好的经济效益和社会信誉。1.8工程前期准备11.8.1 .施工现场准备进行现场勘察，确定施工运输道路。并根据业主提供的设计研究院的电力施工图纸，进行施工前技术方案准备。1.8.2、主要施工内容包括：道路开挖；线管施工；线管砼包封灌注；沟槽回填素土夯实；三渣层回填；道路层砼浇筑养护和沥青路面恢复等。在现场施工前做好技术交底，并现场调查开挖时间以及开挖条件。严格控制其占地面积，开出的泥土不任意堆放，尽量减少对周围植被的破坏，及时修复施工期间损坏的道路1.8.3、施工地点周围小区较多，综合电力路径平面图多处管线横穿道路，该路段车多且路面承载压力大，故据以上路面情况按设计对过路线管进行砼包封及多层保护又采用半副开挖，半幅通车。尽可能减少因施工造成周围交通不便的情况。1.8.4、施工队伍及材料站的选择见 “施工现场总平面布置图”，驻地选择考虑施工段的情况及物资材料的存放场地，以及良好的生活设施、环境。1.8.5、召开施工协调会。工程开工前，召集沿线乡镇、村的有关人员，召开施工协调会，介绍工程的有关情况，以取得当地各级政府及有关部门、群众的支持、帮助，使工程顺利进行。1.8.6、根据工程工期计划安排，组织采购、加工工程材料，以确保工程施工的需要。1.8.7、对工程施工所需的设备按工具表配备，配齐做好施工准备。1.8.8、对参加工程施工人员进行教育培训，在技术、质量、安全等方面进行培训、教育，并经考核合格后才能上岗。1.8.9、施工队、项目部与外界通讯联系采用当地的邮电、电话、传真等。小车是项目部与各方联系的主要交通工具。1.9.施工技术力量的准备根据工程量以及工期的要求，选派3个施工队进场施工。我公司根据设计图纸及现场踏勘情况计划成立工程项目部。项目部设项目经理1名（机电工程建造师）、工程技术负责人1名（电气工程师）、工程质量负责人1名、物资供应负责人1名、后勤保障负责人1名（安全员），项目部下设3支施工队。其中：第一施工队负责环网柜设备安装施工，施工队配备技工10人、普工3人，共计13人；第二施工队负责架空线路、电力电缆施工，施工队配备技工10人、普工5人，共计约15人；第三施工队负责沿途道路开挖以及环网柜基础施工，施工队配备技工15人、普工3人，共计约60人；拟派一名安全员、一名质检员，进行现场监督。项目部预计现场施工人员约60人。在施工中大量采取机械化作业、延长工作时间及加强施工管理，从而提高劳动工效，在实际用工数上将大大的减少，具体人数根据现场情况定。1.10 施工机具准备和管理本工作施工主要施工机具的配置见下表。序号名称型号或规格单位数量备注1电焊机BX1-300F-3台22切割机3KW台13发电机8KW/2010台14工程车辆35运输汽车解放牌/2011辆26汽车起重机徐工XZJ5101JQZ8D/2010辆17放线轴盘径270CM个38放线轴盘径350个39大型门市放线架直径350CM台210大型门式放线架盘径270CM/2009台211卧式放线架适用直径1米个112手扶拖拉机绞磨台213手扶绞磨机台214电缆硬质切刀个515网套各电缆规格套216压线钳各电缆规格套617兆欧表ZC7 5000V/2010个118兆欧表ZC11D-10 2500V/2010个119液压母线平弯机CB-150/2011台120液压母线冲孔机CH-70/2011台121液压母线平立弯一体机HLB-25125/2011台122工频耐压试验成套装置ET3500/2010台123回路电阻测试仪KHL/2012台124串联谐振耐压装置KD-3000/2009台125大型地网接地电阻测试仪/2011台126断路器特性测试仪/2010台127断路器特性测试仪KD500/2012台128氧化锌避雷器阻性电流测试仪HV-MOA-II/2009台129氧化锌避雷器测试仪HDY-20/2011台130绝缘电阻测试仪KD-50K/2012台131雷击计数动作测试仪Z-V/2010台132交直流试验变压器KY/2009台133数字高压兆欧表KD-50K/2009台136相序表SM852B/2010个337高压核相器35KV/2011台138高压核相器10KV/2011台13912X200穿管器台14011X150穿管器台141卷扬机牵引钢丝6m/根 16根242管口滑轮100只1043管口滑轮150只444管口滑轮200只445井口三连滑轮只446电动电缆剪套247经纬仪J2台348红外线测距仪D3030台349搅拌机0.51.0L台21.10.1本线路工程由项目部供应队全面负责相应施工机具的管理，施工队设一名专职机具材料员负责调度和协调。1.10.2施工队的机具必须在工序开工前进行全面的检查、维护，并在凯里维修完善，不合格的工具不准带到工地。1.10.3进入工地的机具，施工队应监理台帐一式两份，自留一份，另一份送项目部供应股以便进行调节使用。项目部供应队掌握一部分备用机具，以供急用。1.10.4常用的低值消耗工具（如：铁线、麻绳、蓬布、箩筐、抬杠、扁担、水桶、油漆、撑木等），由施工队根据施工任务及工程量报计划，经项目经理部批准后，自己领用带进现场。1.10.5焊工用工具由施工队焊工自己领用和保管使用。1.11、施工技术资料的准备1、 需要编制的主要施工技术资料见表1.1。表1.1 施工技术资料编制计划表序号资 料 名 称时 间 安 排1施工组织设计工程开工前2质量管理办法工程开工前3安全管理办法工程开工前4施工手册工程开工前5基础施工工艺工程开工前6环网柜安装施工工艺环网柜安装工程施工前7电缆沟工程施工工艺电缆沟工程施工前8高压电缆头制作施工工艺电缆敷设工程施工前9工程施工技术总结竣工时1.12工程实施流程图二、各分部分项工程的主要施工方案与技术措施1、工程施工方案：1.1 施工准备1.1.1施工技术资料的准备我公司将在开工前编制本工程施工“三措”，并经审批，且取得监理及业主的认可后实施；施工前对施工图和相关施工资料进行审查，以保证施工使用的施工图和资料均为有效版本；认真做好图纸会审工作，发现由于设计、设备或施工方面的原因需变更原设计时，按设计变更程序进行。1.1.2施工材料准备对于设备和材料，由我方负责采购的设备、材料及时报物资主管部门采购，对进场的材料设备严格进行检验，严禁不合格品进入施工现场。1.1.3施工场地准备：施工队伍进场前主动与建设单位联系，就项目部的设置、材料堆放点、沿线需要拆除或清理的障碍物、内部施工所需要的道路情况、电缆沟、电缆管道的施工情况、变电站的施工交付情况交换意见，以保证人员和机械设备进场具备条件。1.1.5施工机械的配置根据工程及工期要求，施工器具配置如下表：序号名称型号或规格单位数量备注1电焊机BX1-300F-3台22切割机3KW台13发电机8KW/2010台14工程车辆35运输汽车解放牌/2011辆26汽车起重机徐工XZJ5101JQZ8D/2010辆17放线轴盘径270CM个38放线轴盘径350个39大型门市放线架直径350CM台210大型门式放线架盘径270CM/2009台211卧式放线架适用直径1米个112手扶拖拉机绞磨台213手扶绞磨机台214电缆硬质切刀个515网套各电缆规格套216压线钳各电缆规格套617兆欧表ZC7 5000V/2010个118兆欧表ZC11D-10 2500V/2010个119液压母线平弯机CB-150/2011台120液压母线冲孔机CH-70/2011台121液压母线平立弯一体机HLB-25125/2011台122工频耐压试验成套装置ET3500/2010台123回路电阻测试仪KHL/2012台124串联谐振耐压装置KD-3000/2009台125大型地网接地电阻测试仪/2011台126断路器特性测试仪/2010台127断路器特性测试仪KD500/2012台128氧化锌避雷器阻性电流测试仪HV-MOA-II/2009台129氧化锌避雷器测试仪HDY-20/2011台130绝缘电阻测试仪KD-50K/2012台131雷击计数动作测试仪Z-V/2010台132交直流试验变压器KY/2009台133数字高压兆欧表KD-50K/2009台136相序表SM852B/2010个337高压核相器35KV/2011台138高压核相器10KV/2011台13912X200穿管器台14011X150穿管器台141卷扬机牵引钢丝6m/根 16根242管口滑轮100只1043管口滑轮150只444管口滑轮200只445井口三连滑轮只446电动电缆剪套247经纬仪J2台348红外线测距仪D3030台349搅拌机0.51.0L台250插入式振动器ZX50台41.1.6施工力量的配置施工力量配置：根据本工程的工程量和工程竣工日期在各分部分项工程施工期间项目部下设3支施工队。其中：第一施工队负责环网柜设备安装施工，施工队配备技工10人、普工3人，共计13人；第二施工队负责架空线路、电力电缆施工，施工队配备技工10人、普工5人，共计约15人；第三施工队负责沿途道路开挖以及环网柜基础施工，施工队配备技工15人、普工3人，共计约60人；拟派一名安全员、一名质检员，进行现场监督。并将根据工程进度增减人员。土建施工阶段：设1个施工作业组。电气施工阶段：设2个施工作业组。(2)本工程施工人员主要由项目经理部配备，根据不同阶段的需要，提前配备各专业施工人员进场。1.2施工工序总体安排：施工中应遵循先土建、后安装，先设备安装、后电缆敷设的总体施工顺序。本工程主要涉及两大分部工程，其一为土建基础施工工程，其二为电气设备安装工程，主要施工顺序为：土建工程：施工准备-测量放线-土方开挖-电缆顶、排管施工及电缆沟体砌筑-土方回填-电缆沟墙体抹灰-设备基础预埋及接地施工。电气安装：施工准备-环网柜就位安装-电缆支架制作安装-电缆敷设-电缆中间接头、电缆终端制作安装-试验调试-防火封堵-验收送电。2、主要施工工艺方法2.1.土建施工：施工工序：放线定位土方开挖垫层施工电缆沟墙体砌筑、压顶施工土方回填电缆沟墙体抹灰设备基础及接地施工现场清理施工方法：1）在施工前首先要充分熟悉图纸，在此基础之上由放线员根椐施工图在图上指定位置进行基础位置的定位放线；完成后由质检员时行自检。2）在位置定位以后，由施工员按排（人工挖土时）普工，按现场放线位置时行基坑开挖，开挖完成后由质量员进行自检，在自检合格的前提下，请监理工程师到现场验收。开挖时要注意下列几点：a、操作人员之间的间距，并不得面对面进行操作，以防间距过小在挥锹时发生互相伤害事故。b、开挖时要按交底要求将弃土放置到尽可能离坑边较远或指定位置，如基坑较深的，要充分考虑放坡系数，以防重力压垮侧壁发生塌方事故。c、在挖土要到距图纸标高位100mm时，要注意不得超挖，余下部分的泥土用小铲清除，以利于坑底的成型和保持坑底的强度。3） 在基坑施工完成后，由模具工进场按图纸要求制垫层混凝土模板，完成后有钢筋的由钢筋工进行配筋，4） 要模板施工过程中要注意模板制作时的机械作业安全、用电安全等。5）在模板施工完成并验收后，进行垫层混凝土浇筑的施工，这此过程中，先浇水湿润模板，由于本工程的混凝土板较薄（200mm）且为素混凝土，故可直接一次成型，在成型后，用棒式震动器沿模板中心呈“棉花型”震动并向底板边缘拖动完成施工。6）在底板垫层完成后，进行墙板模板的施工，方法同底板模板施工。7）墙板混凝土施工方法略同于底板混凝土施工。8）墙板混凝土浇筑完成后，在满足强度要求的前提下，进行模板拆除，并将浇筑时的流淌和残渣清理干净。9）按图纸要求的配比，进行砂浆的搅拌，在清理干净后的坑壁上，进行抹灰，要注意抹灰的质量。 10）施工完成后，对施工现场进行清理，力争做到“工完、料尽、场地清”。2.2电缆沟、管施工1、土方开挖该基础采用机械挖，人工铲平的施工方法，机械挖至高于设计底标高100mm后，余土用人工铲平。人工清挖底100mm之前，由施工员用水平仪随时抄平出距坑底100mm的水平桩，每隔2.5米打一个小木橛或钢筋头，人工再根据水平桩铲平设计底标高，清挖的土随挖机挖出。挖出的土应及时运走，无法运走应堆放在离基坑2米以外堆放，土不宜堆得过高，用推土机及时碾平压实。该工程土质较好边坡按照1：0.75的系数放坡，基底每边加500mm的施工工作面进行开挖。基坑挖好后必须在基坑四周挖一条排水沟，把积水及时排掉，基坑验收后，立即浇筑垫层。超挖的部分严禁用浮土回填，经设计、监理认可后，进行处理。2、清理及混凝土垫层地基验槽完成后，清除表层浮土和扰动土，不留积水，立即进行放线支模、垫层混凝土施工，垫层混凝土必须振捣密实，表面平整。3、测量放线按照设计要求以及甲方提供的控制点，做测量放线工作。在具体操作中，尽量减少偶然误差对测量结果带来的影响。高程控制采用DS3水准仪往返测量并按以上规范进行平差，每个水准点用混凝土加固埋设编号注册。4、电缆埋管1）电缆管的加工应符合：管口应无毛刺和尖锐棱角，管口宜做成喇叭形；电缆管在弯制后，不应有显著的凹瘪现象，其弯扁程度不宜大于管子外径的10%；电缆管的弯曲半径不应小于所穿入电缆的最小允许弯曲半径。2）电缆管明敷时应符合：电缆管安装牢固，电缆管支持点间的距离，当设计无规定时，不宜超过3m；当塑料管的直线长度超过30m时，宜加装伸缩节。3）硬质塑料管连接应符合：硬质塑料管在套接或插接时，其插入深度为管子内径的1.11.8陪。在插接面上应涂以胶合剂粘牢密封；采用套接时套管两端应封焊；4）引至设备的电缆管管口位置，应便于与设备连接并不妨碍设备拆装和进出，并列敷设的电缆管管口应排列整齐。5、顶管施工1）为保证制作沉井的地基具有足够的承载力，基坑底部若为松软的土质，必须予以清除，以砂或砂土回填、整平、夯实，防止在沉井制作过程中发生不均匀沉降，造成井壁开裂。2）后座墙的最低强义应保证在设计顶进力的作用下不被破坏，要求其本身的压缩回弹量为最小，以利于充分发挥主顶工作站的顶进效率。3）在顶进过程中，随时要注意挖掘面是否稳定，要不时检查泥水的浓度和相对密度是否正常，还要注意进排泥泵的流量及压力是否正常。应防止排泥泵的排量过小而造成排泥管的淤泥和堵塞现象。4）压浆孔的处理，顶管顶进完成后，对管节上的压浆孔进行封堵措施。2.3.电缆井施工1、工作井基础必须设置在原土层上，当底部地基为松土时，必须人工压实，要求地耐力达到不小于60kpa。2、砖砌体水平灰缝的砂浆应饱满，实心砖砌体水平在缝的砂浆饱满不得低于80%，竖向灰缝宜采用挤浆或加浆方法，使其砂浆饱满，严禁用水冲浆灌缝。3、砖砌体的水平灰缝厚度和竖向灰缝宽度一般为10毫米，但不应小于8毫米，也不应大于12毫米。4、砖砌体的转角处和交接处应同时砌筑，对不能同时砌筑而又必须留置的临时间断处，应砌成斜磋。实心砌体的斜槎长度不应小于高度的2/3。5、砖砌体接槎时，必须将接槎处的表面清理干净，浇水湿润，并应填实砂浆，保持灰缝平直。6、施工时需在砖墙中留置的临时洞口，其侧边离交接处的墙面不应小于50厘米；洞口顶部宜设置过梁。2.4.环网柜基础施工：施工工序：放线定位基坑开挖垫层施工底板模板施工底板浇筑墙板模板施工墙板混凝土浇筑模板拆除抹灰现场清理施工方法：1）在施工前首先要充分熟悉图纸，在此基础之上由放线员根椐施工图在图上指定位置进行基础位置的定位放线；完成后由质检员时行自检。2）在位置定位以后，由施工员按排（人工挖土时）普工，按现场放线位置时行基坑开挖，开挖完成后由质量员进行自检，在自检合格的前提下，请监理工程师到现场验收。开挖时要注意下列几点：a、操作人员之间的间距，并不得面对面进行操作，以防间距过小在挥锹时发生互相伤害事故。b、开挖时要按交底要求将弃土放置到尽可能离坑边较远或指定位置，如基坑较深的，要充分考虑放坡系数，以防重力压垮侧壁发生塌方事故。c、在挖土要到距图纸标高位100mm时，要注意不得超挖，余下部分的泥土用小铲清除，以利于坑底的成型和保持坑底的强度。3)在基坑施工完成后，由模具工进场按图纸要求制垫层混凝土模板，完成后有钢筋的由钢筋工进行配筋，4)要模板施工过程中要注意模板制作时的机械作业安全、用电安全等。5)在模板施工完成并验收后，进行垫层混凝土浇筑的施工，这此过程中，先浇水湿润模板，由于本工程的混凝土板较薄（200mm）且为素混凝土，故可直接一次成型，在成型后，用棒式震动器沿模板中心呈“棉花型”震动并向底板边缘拖动完成施工。6)在底板垫层完成后，进行墙板模板的施工，方法同底板模板施工。7)墙板混凝土施工方法略同于底板混凝土施工。8)墙板混凝土浇筑完成后，在满足强度要求的前提下，进行模板拆除，并将浇筑时的流淌和残渣清理干净。9)按图纸要求的配比，进行砂浆的搅拌，在清理干净后的坑壁上，进行抹灰，要注意抹灰的质量。10)施工完成后，对施工现场进行清理，力争做到“工完、料尽、场地清”。2.5.环网柜安装：2.5.1准备工作安排序号内 容标 准责任人备 注1准备好施工所需仪器仪表、工器具、相关材料、相关图纸及相关技术资料；准备运输及起重车辆仪器仪表、工器具应试验合格，满足本次施工的要求，材料应齐全，图纸及资料应附合现场实际情况；何家洲2修筑环网柜基础，现场检查其已符合图纸要求基础与图纸相符，平面外形尺寸偏差不应大于20mm，水平度偏差不大于10mm，垂直度偏差不大于5mm何家洲混凝土结构工程施工质量验收规范3根据本次作业内容和性质确定好安装人员，并组织学习本指导书；要求所有工作人员都明确本次工作的作业内容、进度要求、作业标准及安全注意事项；何家洲4办理必备的开工手续。系统内办理线路第一种工作票；系统外办理城管局等相关部门或开挖手续； 工作票应填写正确，并按国家电网公司电力安全工作规程执行； 何家洲2.5.2人员要求序号内 容责任人备 注1现场工作人员的身体状况、精神状态良好；何家洲2所有作业人员必须具备必要的电气知识，基本掌握本专业作业技能及国家电网公司电力安全工作规程的相关知识，并经国家电网公司电力安全工作规程考试合格；何家洲3起重、焊接等特种人员持证上岗；何家洲2.5.3设备安装前检查序号检查项目检查情况检查人备 注1环网柜外观检查外观无明显凹痕、变形，各元件无破损何家洲2设备资料1、 安装使用说明书2、 所选用的主要电器元件的说明书3、 产品合格证4、 产品出厂试验记录5、 装箱单6、 环网柜排列图7、 一次接线图何家洲3随箱材料1、高压熔断器熔管2、故障指示器3、操作把手4、核相器5、箱柜钥匙6、电缆附件何家洲4开关及闭锁检查闭锁检查：1、接地开关合闸后，负荷开关不能动作2、负荷开关合闸后，接地开关不能动作3、只有当负荷开关分闸，接地开关合闸时，才能打开环网柜前门，其它情况下门均处于联锁状态。4、前门打开后，负荷开关不能合闸。开关机构检查：1、各开关气压表计压力值正常2、开关元件及防误操作机械进行5次分、合闸操作，无异常现象。何家洲环网柜说明书2.5.4危险点分析及安全控制措施序号危险点安 全 控 制 措 施1触电伤害认真检查运行人员对线路及电缆头周围停电情况所做安全措施：电缆头逐相验电并放电后装设地线；检查移动电气设备是否未可靠接地或接线不规范,以免引起低压触电；2高空落物伤人认真检查起吊设备及金具，起吊工作由专人统一指挥，吊臂下方不得站人，无关人员不得进入安全围网范围内3人员绊伤、摔伤、划伤电缆穿入保护管时，施工人员的手臂与管口应保持一定距离；动用锹、镐挖掘地面时作业人员与挖掘者保持一定的安全距离；作业人员应注意防止被地下障碍物绊倒；使用电缆刀勿刀口向人；4使用喷灯时烫伤使用喷灯应先检查喷灯本体是否漏气或堵塞；点火时先将喷嘴预热，使用喷灯时，喷嘴不准对着人体及设备；喷灯使用完毕后，应立即取下气罐，放置在安全地点；5误接线工作结束后核对相位并做好标记；电缆接引后再进行检查与核对；2.5.5作业内容及标准序号作业内容作业步骤及标准安全措施及注意事项1环网柜吊装及就位固定1.1环网柜吊装及就位1、环网柜起吊离地后应停止起吊对各受力点（包括吊车脚）进行检查，无问题后再进行起吊。2、吊车在转臂时应缓慢均匀，不应有猛转猛停现象。3、在设备就位时，工作人员严禁将手放在设备底部，应放在设备外侧帮助设备就位。1.2环网柜固定1、柜底无防碍电缆进出环网柜的障碍物，外部无防碍柜门开关的障碍物，环网柜周围无易燃易爆物堆放2、环网柜固定螺栓应不少于4枚，规格不小于16*45，应固定牢靠，无晃动现象2接地电阻测量及接地线连接2.1接地电阻测量接地电阻小于4欧姆测量时被测地极应与设备断开2.2接地线连接1、接地线连接应牢固可靠，接地线与设备连接点应清除锈渍，接地扁铁应除锈刷防锈漆2、接地扁铁搭接长度应大于扁铁宽度的两倍并应三边焊接3、各接地点应分别与主接地体相连焊接人员应持证工作，安全防护用具应佩带完备，操作时严格按焊接安全操作规程进行操作。3环网柜试验3.1辅助及控制回路交流耐压无击穿情况1、一般情况试验电压为1000V，回路绝缘电阻在10M以上时使用2500V兆欧表。2、试验中回路中不应有其它工作进行，使用兆欧表测量后应充分放电3、试验时应记录环境温度。4、测量后对所测回路进行放电5、接线时应和注意保持与带电设备距离6、接线时应注意保持与带电设备距离。7、试验过程应有人监护并呼唱，当出现异常情况时，应立即停止试验，降低电压，断开电源，被试品进行接地放电后再对其进行检查，查明原因后，方可继续试验3.2断路器整体和断口间绝缘电阻不低于300M3.3导电回路电阻符合制造厂的规定3.4断路器主回路对地、断口间及相间交流耐压无击穿、闪络4切割电缆、电缆头制作、试验及连接4.1电缆头制作参考电缆头制作指导书4.2电缆试验参考电缆头制作指导书4.3电缆头连接1、电缆连接应牢固可靠，无松动。联结螺栓应加双平垫及单簧垫；电气安全距离：125MM电缆头连接好后，电缆头应无受力情况，电缆相色应与环网柜母排相色相对应2、电缆转弯半径15D必须认真核对电缆相色标记，确保线路相位正确5悬挂设备标志牌悬挂电缆标志牌、环网柜一次接线图、各开关标志牌及安全警示标志2.6.高压成套设备安装 1、设备安装前屋顶、楼板施工完毕，不得渗漏；结束室内地面工作，室内沟道无积水、杂物；门窗安装完毕； 2、高压成套设备安装前检查基础的强度、标高、基础预埋件的尺寸及接地，符合条件后方可进行安装 3、设备安装前严格按照设计图纸要求对干式变压器、高、低压柜进行检查。重点检查关键零部件的型号、品牌、电压等级是否符合图纸设计要求。 4、高压成套设备卸车时，应编制设备吊装作业指导书，对设备的受力点、绳索的选择分析检查，确保设备安全。 5、高、低压柜进配电房采用液压车二次运输，过电缆沟处用20mm钢板搭设，钢管过渡。 6、变压器就位时采用钢管滚滑法，如配电房设计吊钩，也可采用滑轮吊装设备，但在吊装前，应先验证吊钩承载力，避免损坏设备。 7、高压配电柜就位时，核对图纸，按照设备平面布置图顺序依次排列，要求排列整齐、水平一致， 盘柜的安装应严格参照GB50171-92标准执行，盘柜的接地应保证不低于2处接地牢固良好规范要求。 8、成套柜安装完毕后，应检查机械闭锁、电气闭锁应动作准确、可靠、动触头与静触头的中心线应一致，触头接触紧密、二次回路辅助开关的切换接点应动作准确，接触可靠、柜内照明齐全。抽屉式配电柜的安装尚应符合下列要求：抽屉推拉应灵活轻便，无卡阻、碰撞现象，抽屉应能互换、抽屉的机械联锁或电气联锁装置应动作正确可靠，断路器分闸后，隔离触头才能分开、抽屉与柜体间的二次回路连接插件应接触良好、抽屉与柜体间的接触及柜体、框架的接地应良好。手车式柜的安装尚应符合下列要求：检查防止电气误操作的“五防”装置齐全，并动作灵活可靠。手车推拉应灵活轻便，无卡阻、碰撞现象，相同型号的手车应能互换。手车推入工作位置后，动触头顶部与静触头底部的间隙应符合产品要求、手车和柜体间的二次回路连接插件应接触良好、安全隔离板应开启灵活，随手车的进出而相应动作。柜内控制电缆的位置不应妨碍手车的进出，并应牢固、手车与柜体间的接地触头应接触紧密，当手车推入柜内时，其接地触头应比主触头先接触，拉出时接地触头比主触头后断开。2.7.电缆敷设方案施工具备的条件：1）施工图及电缆清册经过专业及综合会审。2）电缆材料、工机具等准备齐全。3）土建施工基本完工，移交验收合格。4）主体设备及就地设备已确定位置就位。2、电缆敷设、接线作业流程：2.7.1、施工程序和方法：根据电气施工图总说明，多层电缆放置顺序自上而下布置，电缆敷设应按最短集中敷设，均应敷设在支架上，中间用电缆扎带扎牢，避免拱起。固定电缆时应按顺序排列，尽量不要交叉，松紧要适当，并留适当余量，电缆弯曲半径不应小于外径10倍。电缆敷设顺序从电缆支架由下往上分层进行，电缆整理要整齐美观，并在两端和竖井口标明编号或挂上电缆牌。电缆扎带固定要求：垂直敷设时，在每项一个支架上，水平敷设时，在直线段首尾两端，电缆拐弯处，穿越保护管的两端，电缆引入表盘前300400mm处，引接线及端子排瓣150300mm处。严禁敷设有明显机械损伤的电缆。为了更快、更好的完成本工程，我司采用新型设备进行敷设，这些工机具已经在其他工地使用过，我们已有一支有着相当丰富的经验的专业队伍。对于预埋管道，在施放电缆前，应用清理工具作穿通检查，尤其是预埋已久的管道更应进行该项检查。电缆牵引头及网套（见图4-1）因本电缆工程主要在地下室电缆桥架进行敷设，敷设方案拟主要以人工敷设。在电缆盘展放、电缆路径直线段和转弯不急的部分，考虑采用电动卷扬机牵引的办法进行电缆展放和敷设。如电缆端部厂家加工有牵引头，牵引绳直接挂在牵引头上；如果电缆端部没预制牵引头，即用电缆网套套在电缆外护套上分散牵引力进行电缆牵引敷设。牵引绳应通过能消扭的活节（俗称老鼠仔）与电缆头连接，严防电缆扭曲。牵引电缆用的钢丝绳，安全系数宜取5-6，且不能有扭折。图4-1电缆牵引头及网套电缆敷设后两端应做电缆头，接线时导线在端子连接处应设有适当余量，线芯端头应有回路编号标志。本工程电缆户外终端接头采用高压交联聚乙烯绝缘电缆冷缩接头技术。具体步骤如下：对电缆确定绝缘外径提供电缆头套管范围，用PVC带绑扎剥开电缆，保留35mm铜屏蔽，进行良好电缆头预处理；剥外护套和锯钢带。在外护套商25mm的钢带处，用铜扎线各扎紧34圈，在此位置端部扎线边缘将钢带锯一深痕，然后用钳子将钢带剥下。并清理污物和上防锈漆。绕包思高23。在各相铜带屏蔽处以50重叠方式来回绕包思高23绝缘带。将余下铜带屏蔽层向下返回弯曲与钢带搭接（严禁将铜带剪断），再在每相下弯曲的铜带上以50重叠方式来回绕包思高23绝缘带。接地处理。用恒力弹簧将接地编制线固定在铠装带上，对冷收缩
