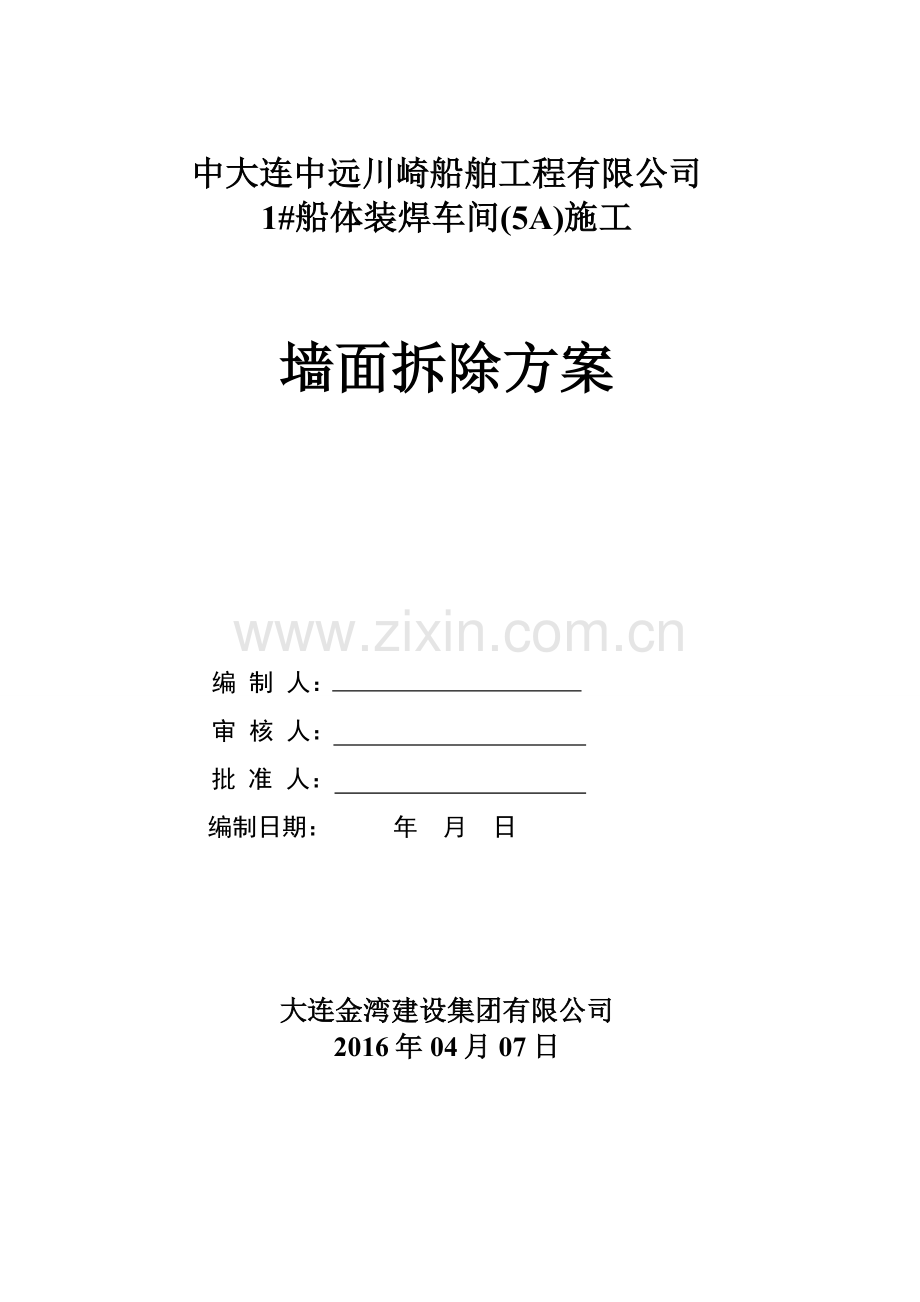

原厂房-彩钢墙面板拆除-施工方案.doc

中大连中远川崎船舶工程有限公司
1#船体装焊车间(5A)施工

墙面拆除方案

编 制 人：
审 核 人：
批 准 人：
编制日期： 年 月 日

大连金湾建设集团有限公司
2016年04月07日

中大连中远川崎船舶工程有限公司1#船体装焊车间(5A)施工

一 、编制依据
本施工方案是依据以下文件、国家规范、作业标准编制的：
《钢结构工程施工及验收规范》（GB50205—2001）
《钢结构工程施工规范》（GB50755—2012）
《钢结构焊接规范》（GB50661—2011）
《屋面工程质量验收规范》（GB50345—2012）
《工程测量规范》(GB50026-2007)
《工程测量基本语标准》(GB/T50228-2011)
《建筑工程施工质量验收统一标准》(GB50300-2001)
《建筑变形测量规程》（JGJ8-2007)
《建设工程项目管理规范》（GB/T50326-2006）
《建设工程文件归档整理规范》（GB/T50328－2001）
《建筑钢结构焊接技术规程》JGJ81-2002
《焊缝符号表示法》GB324-2008
《紧固件机械性能,螺栓,螺钉和螺柱》GBT3098.1-2010
《建筑施工工程安全技术规范》（国务院）
《建筑工程施工现场管理规定》（建设部15号令）
《建筑机械使用安全技术规程》（JGJ33-2012）
《建筑施工高处作业安全技术规范》（JGJ80-1991）
《建筑安全监督管理规定》（建设部13号令）
《建筑施工安全检查标准》（JGJ59－2011）

二、工程概况：
1、工程规模
大连中远川崎船舶工程有限公司1#船体装焊车间(5A)工程地处大连市旅顺经济开发区海韵路20 号，本工程为装焊车间钢结构工程，总建筑面积为：25527㎡，建筑高度为：33.000m。结构形式为单层一跨钢结构排架，厂房长度为489米、宽度为48米，柱间距3@30m+3@15m+1@14m+28@12m柱下独立基础，采用大承台杯口基础，承台最大高度为2.55m，最大承台为9m×6.4m。钢结构厂房柱子系统采用四肢钢管砼格构柱，柱底标高为-2.800米，柱顶标高为＋28.300米。
2、拆除原因 ：钢结构厂房柱子系统采用四肢钢管砼格构柱，柱底标高为-2.800米，柱顶标高为＋28.300米，与原来厂房接建所以拆除原来厂房墙面彩板，考虑吊装完吊车梁，墙面外板不好拆，被梁所挡着。给拆除带来一定难度，拆除外墙面彩板，和保温棉。

接建工程

原有厂房
三、施工计划工期
每天计划拆除700平方米，总计15000平方米，考虑天气原因计划25天拆除完成。
四、拆除外墙面板，留内墙板条件：
1、施工地理位置：旅顺口区具有北温带季风气候特征。四季分明，冬夏长、春秋短，日光充足，雨量适中。兼有大陆和海洋性气候双重特点。一年四季节气变化较为明显，空气湿润温和，降水比较集中，季节特点相对分明，这里冬无严寒、夏无酷暑，基本呈现出“春早晚夏、秋先冬迟”的特征，年平均气温10℃左右，最高温度27.5℃，最低温度零下8.2℃，无霜期186天，年平均相对温度66%左右，日照数可达2700小时。
2、墙面面积计算：如图

1、 拆除长度354米，总高度33米-土建墙高1.2米-窗户高度2.1米=29.7米
2、 无原厂房图按照新厂房布置图檩条间距：最小间距1300㎜、最大间距在1500㎜，22排墙面彩板820型间距，内板每个波谷全部打自攻钉，如图H350×150×4.5×6.0(高频焊接H型钢)

3、按照12米跨距离算:
墙面彩板面积每跨长度12X29.7=356.4平方米，自攻钉12/0.82X4X22=1287.8个彩板每平方自攻钉的数量1287.8/356.4=3.61个 /㎡彩板板参数

彩板基板厚度0.41-1.2㎜ 板宽度600-1270㎜
机械性能：屈服强度Mpa最小值550 610-740
抗拉强度Mpa最小值560 650-750

自攻钉厂家检测报告，自攻钉5.5X12-32的规格，内彩板5.5X25规格
3、 墙面檩条H350×150×4.5×6.0(高频焊接H型钢)拉拔测试（5.0毫米钢板）
（样品一12950+样品二12313+样品三12663）/3=12642N (平均每支自攻钉拉拔强度)
4、 每平方米用自攻钉3.61个/㎡X12642N=45131.94N/㎡=45. 6k N/㎡
5、 风压就是垂直于气流方向的平面所受到的风的压力。根据伯努利方程得出的风－压关系，风的动压为
wp=0.5·ro·v²     (1)
其中wp为风压[kN/m²]，ro为空气密度[kg/m³]，v为风速[m/s]。
由于空气密度(ro)和重度(r)的关系为 r=ro·g, 因此有 ro=r/g。在(1)中使用这一关系，得到
wp=0.5·r·v²/g     (2)
此式为标准风压公式。在标准状态下(气压为1013 hPa, 温度为15°C), 空气重度 r=0.01225 [kN/m³]。纬度为45°处的重力加速度g=9.8[m/s²], 我们得到
wp=v²/1600       (3)
此式为用风速估计风压的通用公式。应当指出的是，空气重度和重力加速度随纬度和海拔高度而变。一般来说，r/g 在高原上要比在平原地区小，也就是说同样的风速在相同的温度下，其产生的风压在高原上比在平原地区小。风力是指风吹到物体上所表现出的力量的大小。一般根据风吹到地面或水面的物体上所产生的各种现象，把风力的大小分为13个等级，最小是0级，最大为12 级。陆地上出现的风力一般多在0-9级之间，10-12级的风陆上很少见，有则拔树、摧毁建筑物，破坏力极大。为便于记忆，其口诀：
级数      名称                              风力表示                                       陆 地 表 现
                            mph            km/h         knots     m/s
0          无风             0              0~1          0~1       0~0.2                 没有气流，十分闷促
1          一级风        1~3            1~5          1~3      0.3~1.5        仅烟能表示风向，但不能转动风标
2          微风           4~7            6~11        4~6       1.6~3.3人面感觉有风树叶摇动，普通风标转动
3          温风          8~12          12~19      7~10      3.4~5.4               树叶及小枝摇动不息
4          和风         13~18         20~28      11~16    5.5~7.9    尘土及碎纸被风吹扬，树枝摇动
5          劲风         19~24         29~38      17~21    8.0~10.7              有叶的小树开始摇摆
6          强风          25~31        39~49      22~27    10.8~13.8             树的木枝摇动
7          较大风       32~38        50~61      28~33     13.9~17.1            逆风行走感到困难
8          大风          39~46        62~74      34~40     17.2~20.7            小树枝折断，步行困难
9          强大风       47~54        75~86      41~47     20.8~24.4            小型简易建筑物受损
10        暴风          55~63        87~101      48~55    24.5~28.4     大树枝折断，小树连根拔起
温度
0
10
20
30
40
密度
1.2928
1.2471
1.2046
1.1649
1.1277

kg/m³

年平均气温10℃左右，最高温度27.5℃按照平均气温计算
wp=0.5·ro·v²     (1)
其中wp为风压[kN/m²]，ro为空气密度[kg/m³]，v为风速[m/s]。
wp=45.6[kN/m² ro=1.2471[kg/m³ v=8.55 m/s为风速，  8.0~10.7  在劲风5级范围内。
外墙面不是密封面，考虑风吹过来减弱，内板有吊车梁，顶层有钢系杆，下层有钢平台，现在正值4月份—10月份期间，属于春夏季节，大风天气比较少，到5级风都比较少，雨季天气居多，拆除没有多大影响
如果按照抵抗7级风7
  强风          25~31        39~49      22~27    10.8~13.8             树的木枝摇动
v为风速[m/s] 10.8~13.8  wp=0.5·ro·v²  ro=1.2471[kg/m³
wp=0.5X1.2471X（10.8~13.8 ）2=72.7~118.7 k N/㎡
72.7~118.7k N/㎡/12.642KN=5.7~9.4个（3.61自攻钉）如果需要抵抗6级大风需要加自攻钉每平方米需要加2.09~5.79个倍以上，考虑彩板利用率，人工，费用，不要加固措施。
25吨吊车、拆除彩板架子、手电钻，剪刀，塑料带拆完棉装袋里，大绳，吊具等。

五、 拆除方法及措施：
拆除应遵守“先上后下、先非承重结构后承重结构” 的基本原则。先拆上板，中间板，在下板，拆除一张放下一张，摆放整齐，按照统一规格摆放，不要影响施工，有必要运出现场摆放。

1、人工与机械相结合的方法

拆板吊车、架子示意图示意
拆除对象：2-5轴墙面板
拆除方法：人工与吊车机械配合，吊车吊装把架子立正，架子和屋面檐口绑扎牢固，用一根安全绳垂下，安全系在安全绳上，用大绳在上面挂钩，把要拆卸的彩板捆绑牢固，然后在开始用手电钻退自攻钉。退完一张板，用绳，人员慢慢顺到地面，在下面人员堆放 整齐，然后在进行下一张的拆除。
2、拆除措施
拆除屋面板时，负责人在现场指挥，督促作业人员严格按方案规定施工。施工现场的所有作业人员必须戴好安全帽，禁止穿汗背心、短裤、拖鞋，严禁酒后上岗作业。高处作业不得任意向下抛掷拆除的物料，禁止用人力推倒方法进行拆除施工。使用吊放工具或起重设备，要有专人指挥，机操、指挥和司哨人员必须严格遵守操作规程，不允许超载、斜吊，严禁违章指挥和违章作业。
拆除下来的废旧材料应及时清运出场，严禁在施工现场焚烧废物。运输过程中严禁发生抛、洒、滴、漏等污染环境的行为。
六、机械设备计划：

主 要 施 工 设 备 表
编号
名称型号规格
数量
状态
自有或
租赁
额定
功率
生产能力
运到工地日期
1
25T吊车
1
良好
租赁
120马力

2
手电钻
10
良好
自有
375W

3
剪刀
5
良好
自有
510W

4
电动扳手
2
良好
自有
670W

5
安全绳
5
良好
自有

6
专用吊具
2
良好
自有

7
吊杆
5
良好
自有

8
拉铆枪
4
良好
自有

七、工期保证措施：
1、组织措施
公司和现场将组成二级强有力的指挥班子，负责指挥、调度人员及机械设备的配置，协调配合。配备足够的施工力量，从组织上、设备上、人员上来保证按期完工。
2、计划措施
在施工计划上，从合理安排工序、合理调配人员等实施措施入手，保证如期完工。 八、 质量保证：
建立完整的质量体系，对生产过程中的人、物、机进行有效的管理。
依据国际标准ISO9000系列进行运作。每个环节、每个操作过程，均按工艺设计进行，并且及时反馈工艺的问题，保证良好的循环。
在彩板拆除过程中，谨慎操作、吊装、搬运、固定、严格控制每一个环节，保证构件不变形，减少漆膜破损。
九、安全及文明施工措施：
加强安全施工教育，增强每队安全意识，提高每个安装人员的安全与生产责任心。
沿口板安装中，要搭设脚手架以保证安全。结合本屋盖工程特点，安装工人要穿平底防滑绝缘鞋，戴安全帽，随身佩带工具要合理安放，防止脱落伤人及损伤屋盖漆膜。
夜间施工要有足够的照明，施工用电线路要规范，经常检查，防止漏电伤人。吊装时，认真检查钢丝绳、卡扣、卸扣及专用吊具，严禁在其重臂下行走或工作，超过6级风时应停止吊装，以免造成设备材料不应有的损失。
材料摆放整齐合理，保证道路畅通，文明施工，完工清场。施工中产生的垃圾及时清理出场。
