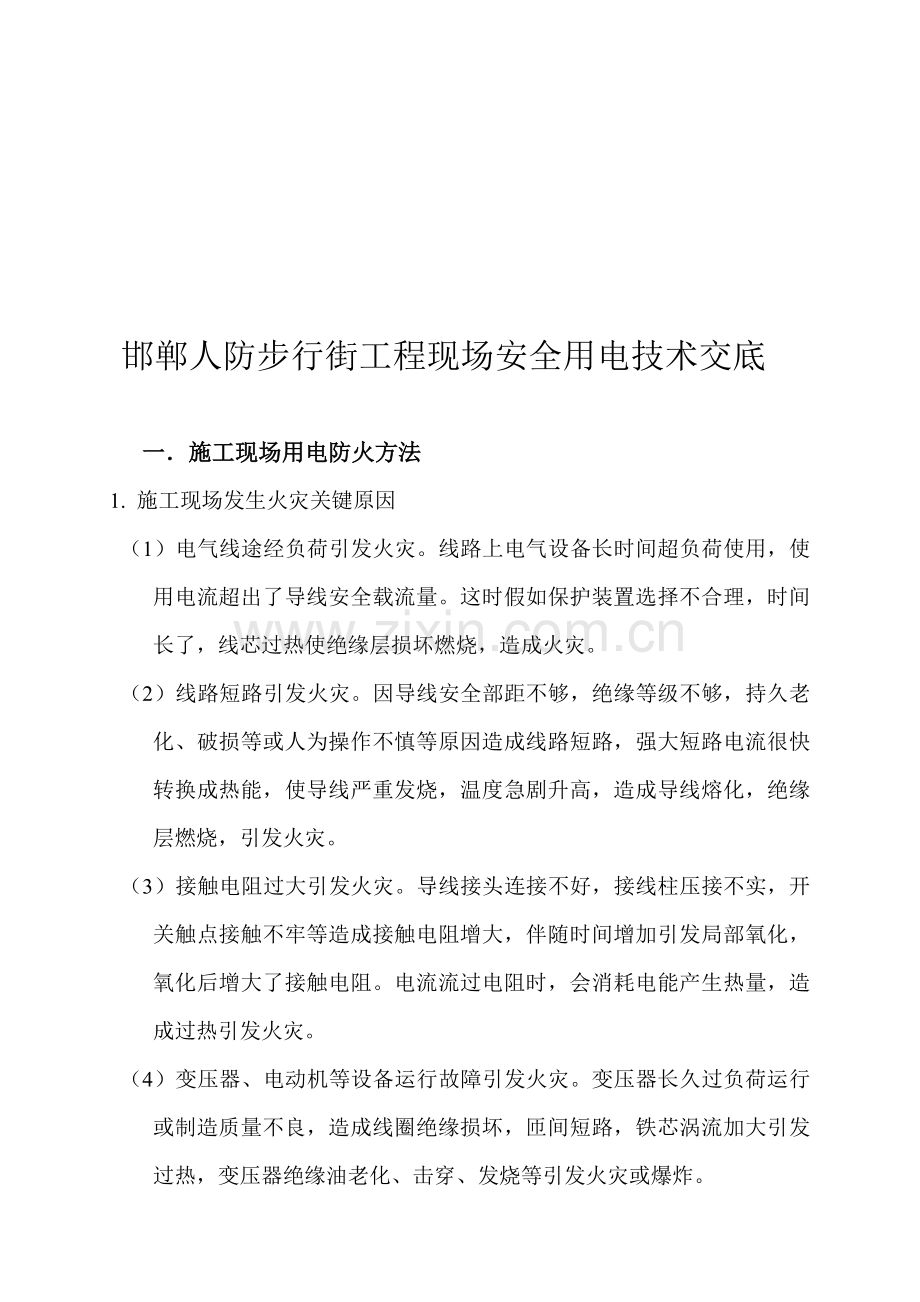

邯郸人防步行街工程现场安全用电技术交底

一．施工现场用电防火方法
1. 施工现场发生火灾关键原因
（1）电气线途经负荷引发火灾。线路上电气设备长时间超负荷使用，使用电流超出了导线安全载流量。这时假如保护装置选择不合理，时间长了，线芯过热使绝缘层损坏燃烧，造成火灾。
（2）线路短路引发火灾。因导线安全部距不够，绝缘等级不够，持久老化、破损等或人为操作不慎等原因造成线路短路，强大短路电流很快转换成热能，使导线严重发烧，温度急剧升高，造成导线熔化，绝缘层燃烧，引发火灾。
（3）接触电阻过大引发火灾。导线接头连接不好，接线柱压接不实，开关触点接触不牢等造成接触电阻增大，伴随时间增加引发局部氧化，氧化后增大了接触电阻。电流流过电阻时，会消耗电能产生热量，造成过热引发火灾。
（4）变压器、电动机等设备运行故障引发火灾。变压器长久过负荷运行或制造质量不良，造成线圈绝缘损坏，匝间短路，铁芯涡流加大引发过热，变压器绝缘油老化、击穿、发烧等引发火灾或爆炸。
（5）电热设备、照灯具使用不妥引发火灾。 大功率照明灯具等和易燃物距离过近引发火灾。
（6）电弧、电火花引发火灾。电焊机、点焊机使用时电气弧光、火花等会引燃周围物体，引发火灾。施工现场因为电气引发火灾原因决不止以上几点，还有很多，这就要求用电人员和现场管理人员认真实施操作规程，加强检验是能够预防。
2. 预防电气火灾方法
（1）要依据电气设备用电量正确选择导线截面，从理论上杜绝线途经负荷使用，保护装置要认真选择，当线路上出现长久过负荷时，能在要求时间内动作保护线路。
（2）导线架空敷设时其安全间距必需满足规范要求，当配电线路采取熔断器作短路保护时，熔体额定电流一定要小于电缆或穿管绝缘导线许可载流量2.5倍，或明敷绝缘导线许可载流量1.5倍。常常教育用电人员正确实施安全操作规程，避免作业不妥造成火灾。
（3）电气操作人员要认真实施规范，正确连接导线，接线柱要压牢、压实。多种开关触头要压接牢靠。铜铝连接时要有过渡端子，多股导线要用端子或涮锡后再和设备安装，以防加大电阻引发火灾。
（4）现场五个箱变室内配置砂箱和绝缘灭火器。严格实施变压器运行检修制度，按季度每十二个月进行四次停电清扫和检验。现场中电动机严禁超载使用，电机周围无易燃物，发觉问题立即处理，确保设备正常运转。
（5）使用焊机时要实施用火证制度，并有些人监护，施焊周围不能存在易燃物体，并备齐防火设备。电焊机要放在通风良好地方。
（6）存放易燃气体、易燃物仓库内照明装置一定要采取防爆型设备，导线敷设、灯具安装、导线和设备连接均应满足相关规范要求。
（7）配电箱、开关箱内严禁存放杂物及易燃物体，并派专员负责定时清扫。
（8）施工现场一旦发生电气火灾时，扑灭电气火灾应注意以下事项：
（一）快速切断电源，以免事态扩大。切断电源时应戴绝缘手套，使用有绝缘柄工具。当火场离开关较远需剪断电线时，火线和零线应分开错位剪断，以免在钳口处造成短路，并预防电源线掉在地上造成短路使人员触电。
（二）当电源线因其它原因不能立即切断时，首先派人去供电端拉闸，其次灭火时，人体各部位和带电体应保持一定充足距离，必需穿戴绝缘用具。
（三）扑灭电气火灾时要用绝缘性能好灭火剂如干粉灭火机，二氧化碳灭火器，1211灭火器或干燥砂子。严禁使用导电灭火剂进行扑救。
二． 安全用电技术方法
安全用电技术方法包含两个方向内容：一是安全用电在技术上所采取方法；二是为了确保安全用电和供电可靠性在组织上所采取多种方法，它包含多种制度建立、组织管理等一系列内容。安全用电方法应包含下列内容：
1. 安全用电技术方法
（1）保护接地
是指将电气设备不带电金属外壳和接地极之间做可靠电气连接。它作用是当电气设备金属外壳带电时，假如人体触及另外壳时，因为人体电阻远大于接地体电阻，则大部分电流经接地体流入大地，而流经人体电流很小。这时只要合适控制接地电阻（通常小于4Ω），就可降低触电事故发生。
(2) 接地装置分类
接地装置，就是接地线和接地体合称(总和)，它包含接地线和接地体。
接地线，又分为接地干线和接地支线。
接地体，又分为自然接地体和人工接地体。
下图是人工接地体接地装置示意图：图5

图5接地装置示意图
(3) 接地装置安全技术要求
1) 接地线焊接塔接长度，必需符合以下技术要求。
2) 接地干线，通常要求其截面不得小于100mm2;接地支线，通常要求其截面不得小于48mm2。
3) 采取自然接地体时，可充足利用施工现场主体金属结构或基础钢筋砼工程基础结构，严禁利用易燃、易爆物金属管道作为接地体。

序号
项 目
技术要求
检验方法
1
搭接长度
扁钢
≥2d
尺量

圆钢
≥6d(双面焊)

圆钢和扁钢
≥6d(双面焊)

2
扁钢搭接焊棱边数
3
观察
注：b为扁钢宽度，d为圆钢直径。
2. 保护接零
在步行街低压电力系统中，将用电设备金属外壳和供电系统中零线。或专用零线直接做电气连接，称为保护接零。它作用是当电气设备金属外壳带电时，短路电流经零线而成闭合电路，使其变成单相短路故障，因零线阻抗很小，所以短路电流很大，通常大于额定电流几倍甚至几十倍，这么大单相短路将使保护装置快速而正确动作，切断事故电源，确保人身安全。
3. 漏电保护器应装设在配电箱电源隔离开关负荷侧和开关箱电源隔离开关负荷侧。
(1) 漏电保护器选择应符合国家标准GB6829-86《漏电动作保护器（剩下电流动作保护器）》要求，开关箱内漏电保护器其额定漏电动作电流应小于30mA，额定漏电动作时间应小于0.1s。
(2) 在地下掘进土方时配电箱内漏电保护器应采取防溅型产品。其额定漏电动作电流应小于15mA，额定漏电动作时间应小于0.1s。
4. 安全电压
步行街工程在地下掘进土方时照明电压为36V。
5. 电气设备设置应符合下列要求
(1) 箱和照明配电箱宜分别设置，如合置在同一配电箱内，动力和照明线路应分路设置 。
(2) 应由末级分配电箱配电。开关箱内应一机一闸一漏电，每台用电设备应有自己开关箱，严禁用一个开关电器直接控制两台及以上用电设备。
(3) 设在靠近电源地方，分配电箱应装设在用电设备或负荷相对集中地域。分配电箱和开关箱距离不得超出30m，开关箱和其控制固定式用电设备水平距离不宜超出3m。
(4) 配电箱、开关箱应装设在干燥、通风及常温场所。不得装设在有严重损伤作用瓦斯、烟气、蒸汽、液体及其它有害介质中。也不得装设在易受外来固体物撞击、强烈振动、液体侵溅及热源烘烤场所。配电箱、开关箱周围应有足够两人同时工作空间，其周围不得堆放任何有碍操作、维修物品。
(5) 配电箱、开关箱安装要端正、牢靠，移动式箱体应装设在坚固支架上。固定式配电箱、开关箱下皮和地面垂直距离应大于1.3m，小于1.5m。移动式分配电箱、开关箱下皮和地面垂直距离为0.6~1.5m。配电箱、开关箱采取铁板或优质绝缘材料制作，铁板厚度应大于1.5mm。
(6) 配电箱、开关箱中导线进线口和出线口应设在箱体下底面，严禁设在箱体上顶面、侧面、后面或箱门处。
(7) 配电箱、开关箱内连接线应采取绝缘导线，导线型号及截面应严格实施临电图纸标示截面。多种仪表之间连接线应使用截面大于2.5mm2绝缘铜芯导线。导线接头不得松动，不得有外露带电部分。
(8) 配电箱后面排线需排列整齐，绑扎成束，并用卡钉固定在盘板上，盘后引出及引入导线应留出合适余度，方便检修。
(9) 导线剥削处不应伤线芯过长，导线压头应牢靠可靠，多股导线不应盘卷压接，应加装压线端子（有压线孔者除外）。如必需穿孔用顶丝压接时，多股线应涮锡后再压接，不得降低导线股数。
6. 电气设备使用和维护
(1) 施工现场全部配电箱、开关箱应每个月进行一次检验和维修。检验、维修人员必需是专业电工。工作时必需穿戴好绝缘用具，必需使用电工绝缘工具。
(2) 检验、维修配电箱、开关箱时，必需将其前一级对应电源开关分闸断电，并悬挂停电标志牌，严禁带电作业。
(3) 配电箱内盘面上应标明各回路名称、用途、同时要做出分路标识。
(4) 总、分配电箱门应配锁，配电箱和开关箱应指定专员负责。施工现场停止作业1小 时以上时，应将动力开关箱上锁。
(5) 多种电气箱内不许可放置任何杂物，并应保持清洁。箱内不得挂接其它临时用电设备。
(6) 熔断器熔体更换时，严禁用不符合原规格熔体替换。
(7) 建立安全教育和培训制度。定时对专业电工和各类用电人员进行用电安全教育和培训，凡上岗人员必需持有劳动部门核发上岗证书，严禁无证上岗。

邯郸人防步行街工程部交底人:丁百生

接收交底人：

9月 日
