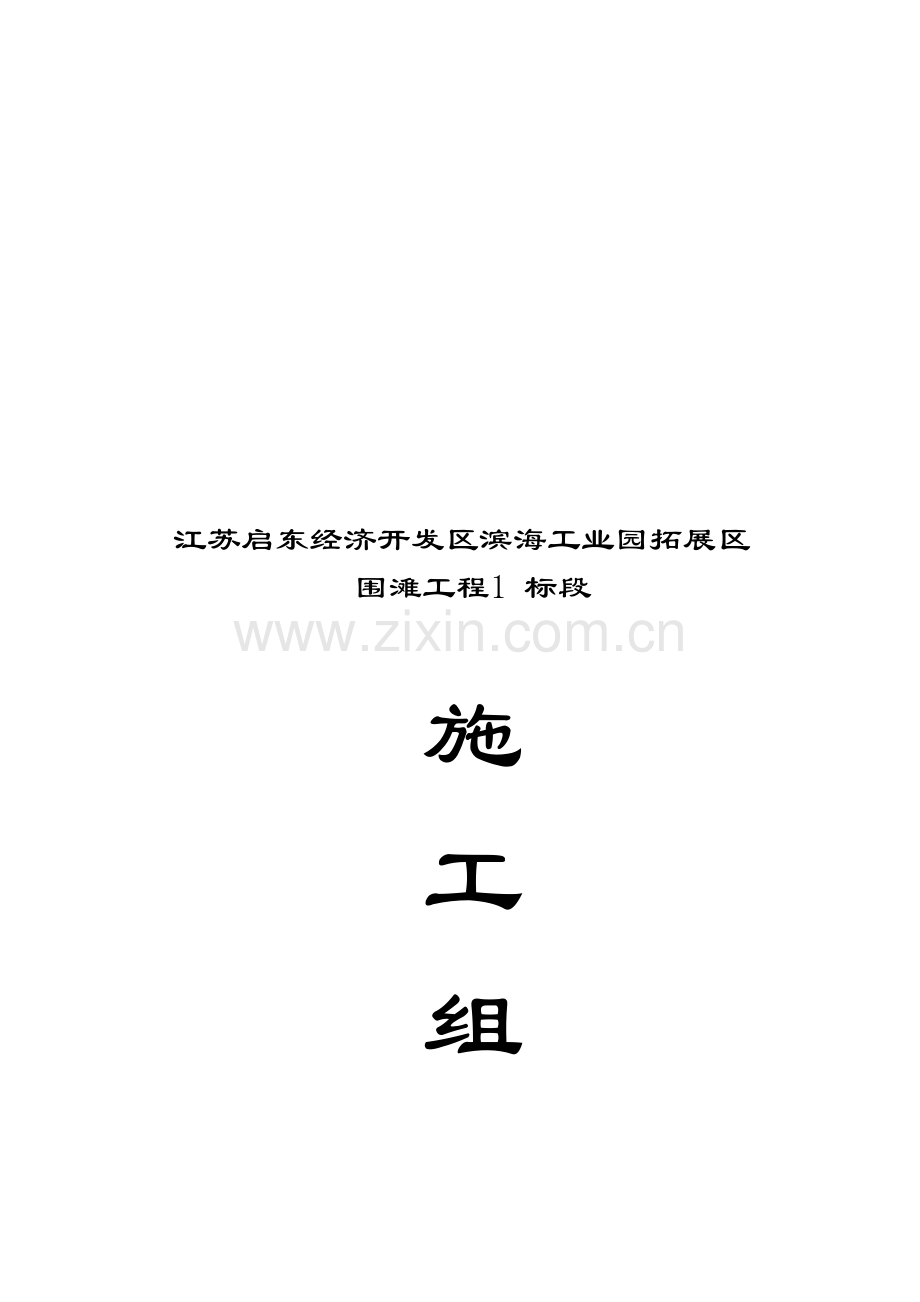

工业园拓展区围滩工程标段施工组织设计样本.doc_第1页
第1页 / 共96页
工业园拓展区围滩工程标段施工组织设计样本.doc_第2页
第2页 / 共96页
工业园拓展区围滩工程标段施工组织设计样本.doc_第3页
第3页 / 共96页
工业园拓展区围滩工程标段施工组织设计样本.doc_第4页
第4页 / 共96页
工业园拓展区围滩工程标段施工组织设计样本.doc_第5页
第5页 / 共96页
点击查看更多>>
资源描述

1、江苏启东经济开发区滨海工业园拓展区围滩工程1 标段施工组织设计建设工程二O一二年十月江苏启东经济开发区滨海工业园拓展区围滩工程1 标段编制审核审批建设工程二O一二年十月目 录第一章 综合说明.51.1 编制依据.51.2 工程概况.51.3 施工特点分析.71.4 施工总体部署.9第二章 自然条件.122.1 气象.122.2 工程地质.13第三章 施工现场平面部署图.153.1 总体标准.153.2 施工临时设施场区选定说明.153.3 临时设施.163.4 交通.17第四章 施工总体布署.194.1 施工前期准备工作.194.2 施工工艺.204.3 工区划分.234.4 施工阶段划分.2

2、4第五章 围堤施工技术方案 .265.1 施工测量.265.2 堤基清淤. . .265.3 基垫布铺设. . . . .295.6 充泥管袋棱体.315.7 大堤堤芯施工.345.8 砼大放脚施工.355.9 外护坡结构施工.385.10钢筋砼防浪墙施工方案 .395.11 堤顶道路及排水沟、背水坡施工方案 .425.12 排水口施工方案 .43第六章 龙口合拢方案及技术方法.476.1 说明.476.2 龙口设置.476.3 龙口尺寸.476.4 龙口施工.47第七章 围内吹填施工方案.557.1 工程特点.557.2 吹填施工程序.557.3 临时排架及施工船舶配置.567.4 关键施工

3、方法.577.5 吹填施工测量方案.587.6 吹填施工技术及土质确保方法.607.7 现场不利条件分析及对应方法.62第八章 施工监测.648.1 监测目标.648.2 围堤施工监测.648.3 围内吹填施工监测.648.4、测量控制桩保护.65第九章 防汛防台施工技术方法.669.1 围堤防台渡汛方案.669.2 施工船舶防台渡汛方案.679.3 人员避台方法.689.4 其它防台方法.69第十章 冬季施工、抢潮施工、雨季施工确保方法.7010.1 冬季施工方法.7010.2 抢潮施工方法.7210.3 雨季施工确保方法.73第十一章 施工总进度计划及施工组织.7511.1 施工进度总计划

4、.7511.2 施工进度总计划确保方法.75第十二章 材料、机械设备、劳动力投入使用计划.7812.1 材料组织供给具体方案.7812.2 确保材料供给方法.7912.3 关键船机设备配置及使用计划.8012.4 劳动力调配计划.80第十三章 施工组织体系.8113.1 施工组织布署.8113.2 项目部各部门职责.81第十四章 工程质量确保方法.8214.1 质量创优目标.8214.2 质量目标管理网络.8214.3 质量确保方法.8314.4 常见工程质量通病预防及对策.90第十五章 安全生产确保方法.9215.1 安全生产管理体系.9215.2 安全生产确保方法.9315.3 安全施工管

5、理方法.9515.4 安全施工技术方法.9615.5 海上生产安全.9715.6 海上施工避让.9915.7 雾季施工.100第十六章 文明施工及环境保护方法. 10016.1 环境卫生、文明施工、文物保护方法. 10016.2 现场标准化管理. 10216.3 综合治理. 10216.4 软件管理. 103第一章 综合说明1.1 编制依据(1)招标文件;(2)工程设计图纸;(3)工程施工图设计说明书;(4)水工混凝土结构设计规范GBJ50204-92;(5)堤防工程施工规范SL260-98;(6)水利工程施工检验评定标准DGJ08-90-;(7)堤防工程设计规范GB50286-98;(8)防

6、波堤设计和施工规范JTJ298-98;(9) 疏浚工程技术规范JTJ319-99;(10) 现场踏勘结果及相关国家、地方颁布规范、规程、标准;1.2 工程概况1.2.1 工程名称工业园拓展区围滩工程标段(以下称本工程)1.2.2 工程地址外侧以东临海。1.2.3 设计标准(1) 围堤工程建筑物等级为:二级(2) 防洪标准:50年一遇1.2.4 工程建设地点及圈围范围本标段标起点桩号为:围堤从桩号-,总长米(其中龙口一座100米)。1.2.5 工程内容及结构形式:1.2.5.1 围堰工程(1)主堤本工程主堤总长度约为m,斜坡式土石坝复式断面,堤顶防浪墙顶高程为7.8m,结构型式为长柱形防浪墙结构

7、。堤顶路面总宽度为6m,去除防浪墙宽度和路肩等,有效宽度为5.25m,堤顶高程为6.6m,结构为沥青砼路面,施工期间仅做泥结石路面,外坡4m 高程处设5.0宽消浪平台,堤脚采取6001000 砼大放脚护脚,堤脚外为6.0m 宽(高程为2.0m)灌砌块石平台,并按1:3 坡度和外脚顺接,平台下设0.4m 厚砂被保滩结构并从1.50m 平台堤脚处向外延伸10m。大堤内坡为1:2 .5草皮护坡。堤身采取内、外充泥管袋棱体,填芯为水力机械冲填土方法构筑。在局部岸堤较陡处采取预制混凝土墩保护堤脚不受强水流侵蚀,维护陡坡稳定。1.2.5.2 龙口龙口选在地面较平地段。合龙时间选在低潮,且无大风大雨时进行。

8、本工程在围堤合龙时,考虑水位3.80,控制流速3.0s,合龙时间为6.06.5 小时。依据计算龙口上宽为65.0m,下宽为25m;龙口需在吹泥管袋外棱体施工时便构筑,龙口堤头棱体及基垫布均应预先加强,龙口及堤头外侧棱体坡脚外应提前抛石以增强其稳定性,采取在基垫布、高度防老化编织布上150200kg 压重块石来保护龙口。压重块石在龙口合龙时清除。龙口采取吹泥管袋平堵方法合龙。1.3 施工特点分析1.3.1 工程断面结构类型有冲泥管袋、吹填土、土工布、袋装碎石、抛石、干砌石块、灌砌块石、砼、碎石层、沥青砼、防浪墙等。1.3.2 工程内容包含龙口设置和龙口合拢。1.3.3 工程节点为龙口合拢节点,渡

9、汛断面完成节点及完工节点。1.3.4 工程材料(包含吹填土材料):工程全部块石可直接海运至堤脚外,然后人工抬石用于大堤结构工程施工。1.3.5 施工特点分析1) 工程量大、工期紧、任务重本工程工期短,位置离岸较远,围堤工程须在不到十二个月时间内完成。因为自然条件要求,工程有合拢节点和渡汛节点,工程在节点前内容必需完成。主堤合拢前不到3 个月时间内,要完成内外棱体及4m 以下堤芯土土方量,施工任务很艰巨。针对上述特点,必需做好施工准备工作,编制具体施工计划,配置充足施工机械,并准备15%备用机械,充足确保施工计划任务完成。必需时增加劳力,加班加点。2) 平行流水施工,立体交叉作业多。因为工期紧和

10、节点施工要求,施工时必需全方面铺开,实施平行流水作业,所以各道工序之间交叉作业多,干扰大。为此每个分项工程施工前必需编制具体施工组织方案,周密计划,合理安排,并重视施工中跟踪监察,碰到情况立即调整;加强现场管理指导,项目部加大管理力度,施工跟班作业,现场问题立即处理、协调。3) 施工安全含有突出位置本工程部分施工在水上完成。施工主堤位置滩地淤泥厚,人在滩地上行走十分困难,要充足注意安全;要有充足确保方法。4) 龙口合拢,渡汛要求高本工程龙口合拢安排在春节后3月510日,其间要跨春节省15 天,要做好已吹土方保护。汛期前要达渡汛断面结构,不然有可能工程前功尽弃。工程前期施工强度大,渡汛任务艰巨。

11、为此,将组织专门防汛抢险队伍,预备充足抢险物资。5) 地势复杂多变、地势起伏较大,局部淤泥多、施工难度大、质量控制难大,局部地域淤泥较厚,给施工带来了很大难度。主堤沉降较难控制,对结构物沉降,位移带来较大威胁。所以,严格按施工方案计划进行施工,龙口合拢后控制土方加高速度,加高速度不宜过快,要确保充足滤水固结时间,施工期间,严格按设计要求作好沉降和位移观察,为施工提供科学依据,在沉降及位移指标超出设计标按时,立即停止施工,并报工程指挥部、设计、监理等单位,研究讨论处理措施。通常堤身沉降速度控制在10mm/d 以内,水平位移控制在5mm/d内,则暂停加载,待沉降、位移稳定,再继续恢复土方吹填。1.

12、4 施工总体部署1.4.1 本标工程分3 个作业段:南侧堤从桩号为第一作业段,桩号为第二作业段,桩号-为第三作业段。1.4.2 围堤施工阶段先在南外侧堤以外200米构筑2 个开启泥库。采取6台大功率泥浆泵进行吹填土施工,确保低滩位处于大潮来临之前完成大堤吹填土施工,为大堤安全渡汛打好基础1.4.3作业区每区配量4台8 寸泥浆泵(已考虑备用),2 台120Kw发电机。1.4.4施工方向为两端向中进行,须第一层底袋贯运后再作第二层,第三层、平堵上升,在大堤工程一开工,首先构筑龙口。1.4.5龙口由各段施工队分别负责合龙。1.4.6 在大堤工程一开工,块石备料工作立即开工,首先备料于护滩工程处,使备

13、料石形成一条临时抛石坝,以利保护围堤工程少受土方风浪损失。1.4.7 预制块等预制场地在围堤内侧进行。1.4.8 工程节点和进度目标计划开工日期年 月日计划龙口合拢日期年 月日计划渡汛节点日期年 月日计划完工日期年 月日总工期日历天,按招标文件要求日期完成。1.4.9 工程质量、安全、文明施工目标分部工程合格率100%,优良率90%,回访满意率100%,工程总评为合格。安全生产以现行考评指标为依据,达标率为100%,确保重大事故为“零”。15 本工程关键工程量清单一、围堤工程:序号项 目单位工程量一沥青砼30黑色碎石50单位二二灰土结石厚200立方三钢筋砼防浪墙立方钢筋砼防浪墙身C30C10素

14、砼垫层立方钢筋立方防浪墙分缝封填胶霸吨板式聚乙烯低发泡米四灌砌块石平方灌砌块石厚350灌砌C20立方灌砌块石分缝封填胶霸立方板式聚乙烯低发泡米五碎石垫层厚150平方六消浪墩300*300*650立方七C25埋石混凝土500500个八C25埋石混凝土镇脚1000mm600mm立方九C25素砼压肩立方十土工反滤布260g/M2立方十一土工布袋装碎石150mm平方十二充泥管袋立方十三充泥管袋子(堰)平方十四堤芯吹填土十五草皮护坡立方十六粘土厚200mm平方十七C20排水沟混凝土立方十八袋装沙找平立方十九抛石立方二十土工软体排立方第二章 自然条件 本工程区域无实测资料,采取周围海洋站资料。2.1 气象

15、当地气象资料取自海洋站1969年统计资料,该站地理位置座标为N;E,在以北约KM小庙洪水段中段和南侧,测站南1KM处是一片和岸相连海滩。2.1.1 气温年平均气温14.9度,年极端最高气温38.7度,年极端最低气温-11.4度,七月最热,月平均气温27.1度;一月最冷,月平均气温-2.6度.2.1.2 风况近海常风向和强风向较一致,方向在NESE向之间,厉年平均风速6.6M/S.最大风速出现在NNEN向,N向最大风速36.9M/S(.7.5), NNE向最大风速为29.7M/S(1977.9.11).冬季盛行西北风,夏季盛行东南风.据统计,19691983年十五年内有12次强台风.另外夏季78

16、月间有局部小气候范围内雹线活动存在,能形成短时间龙卷风等灾难性天气.当地六级风大风日年平均21天.2.1.3 降水地域年最大降水量1446.7MM,年最小降水量243.6MM,多年平均降水量1045.3MM,最大日降水量182.3MM(1977.08.11),年平均降水日123天,但大于50MM降水日年仅34天.2.1.4 雾十二个月之中春季雾最多,冬季次之,平均雾日29.1天.2.2 潮汐(1)基础特征本工程在临海边,受时尚和径流双重作用,潮汐类型为非正规半日浅海潮。属中等强度潮汐河口,中潮差,大径流河段。天天两涨两落,展现较显著日潮不等现象且落潮历时长于涨潮历时,落时尚流速大于涨时尚流速。

17、2.3 工程地质2.3.1 地形、地貌本工程从地貌形态分类上划分,属于三角洲平原类型,全区地势起伏,地面高程在-0.6 m2.5m 之间,其地貌特征关键有:(1)汊道原各沙洲之间老汊道,有成为河道,有成为鱼塘或洼地。(2)潮滩潮滩关键在北岸,高潮滩长芦苇,中潮滩为草滩,低潮滩为光滩。南岸为受冲刷岸段,潮滩较狭,依靠沿岸丁坝得以维持,因深槽逼岸波浪冲蚀,岸滩多为陡坎状。2.3.2 土层结构和分布特征依据勘探孔揭露,场地域滩面以下25M范围,从上至下关键为灰黄色灰黄色细砂层、灰黄色灰色淤泥质粉质粘土层、灰色粉细砂层、灰色淤泥质粉质粘土层、灰色深灰色粉细砂层、灰色淤泥质粉质粘土、粘土层,底部灰色粉细

18、砂层未揭穿。场地域地 基土层空间颁布具体以下特征:场地域处于沙嘴沙岛地带,各土层在空间分展上和滩面地形基础一致,微倾向深水区。土层分界线较平缓,局部稍有起伏,倾斜角小于10度。第三章 施工现场平面部署3.1 总体标准以既满足工程施工需要、又符合创建文明建设工地为前提,充足利用现有对外交通和当地施工资源等自然条件,综合考虑海堤工程规模、施工方案、工期、造价等原因,根据招标文件要求和水利水电工程施工组织设计规范,因地制宜、因时制宜、有利施工、方便生活、易于管理、安全可靠、经济合理地计划生产生活区、对内对外交通、供电供水、堆场等,努力争取在施工总平面部署上做到精心安排、合理部署,以确保创建文明工地、

19、保障施工进度和安全生产。具体施工平面部署标准以下:1、在满足施工条件下,尽可能节省施工用地。2、在确保场地交通通畅和满足设备、材料对施工道路要求前提下,最大程度地降低场地运输,尤其是降低二次搬运。3、生产区及生活区部署服从发包人及监理统一安排。4、施工期间生活区排水系统建立和日常维护,雨季和汛期强排水方法,须经过沉淀后方可排入就近雨水窨井内,并制订方法方案(包含设置沉淀池),确保排水通畅。3.2 施工临时设施场区选定说明项目部选择在海边渔民作业区位置(我项目部已和该业主方签定了租赁协议),距现场约1.8km,作为管理人员办公、住宿和工程施工指挥中心。现场生活区部署有现场办公室、宿舍、食堂、厕所

20、、浴室、停车场等(见施工现场平面部署图及现场生活区部署图)。现场临时生产区砼异型块体预制场地均设在现有大堤内侧空置场地,临时设施和预制场相对隔离, 3.2.1 供配电3.2.1.1 用电量计算用电量计算表 表3-2-1施工机械名称数量现场作业区用电功率充泥机组8台套176kw(每套22 kw)砼搅拌机5台30kw砼振捣器12台13.2kw水泵9台18kw照明20 kw砼振动器6台6.6 kw砼搅拌机3台22.5kw其它生产用电10 kw3.2.1.2 供电现场作业区均采取柴油发电机供电,现场配置120KW 柴油发电机6台(2台备用)。柴油发电机分别部署于隔堤和促淤坝安全墩上。输电采取电缆送电,

21、采取三相五线制。柴油发电机供电。3.2.2 供水本工程特点之一是施工战线长,现场部署较分散,施工作业人员众多,所以给生产用水及生活用水供给带来一定难度,经多个方案比较,结合工地现场实际情况,采取以下方案:3.2.2.1 生活用水从周围水源点用100 自来水管接至生活区作生活用水。海堤及船上作业人员饮用水由车或船运至现场。3.3 临时设施3.3.1 生活设施3.3.1.1 劳动力安排(不考虑船上施工人员) 表3-2-2工 种数 量备注管 理10名充 泥80名块石护砌100 名高峰150 名砼施工20名其它人员60名施工高峰期投入人员为 300名3.3.1.2 生活设施部署依据以上人员框算,按3m

22、2/人计算,共需生活用房900m2,生活区共需用地1500m2 折1 亩。生活设施布设依据上海市建设工程文明施工管理暂行要求进行,项目部(管理区)和各专业民工生活用房集中部署,又作相正确独立分隔,这么既便于管理,又互不干扰,影响办公。项目部设置宿舍、食堂、办公房、会议室、浴室、厕所等,民工宿舍全部用标准活动房搭建。生活区内布设好道路及排水系统,按文明工地要求进行管理。3.3.1.3 生产设施部署生产设施用钢管,瓦楞板按标准搭设,材料堆场、预制场地采取砼地坪。大堤现场材料利用顺堤上安全墩或充泥管袋加宽棱体建立平台后,依据分段需要进行部署。3.4 交通交通方面现在有水路连接长江口,施工前期先尽可能

23、利用原堤坝构筑临时抛石堤,并和老堤顶道路形成封闭交通网络,作为施工期间临时交通道路。本工程3.0m 以下部位施工采取水上赶潮作业施工。在3.0m 以上部位施工时,4m 平台及堤顶均形成道路可和各区对应隔堤及堤外临时抛石堤连接成通道。材料设备运输围堤合拢前以水路为主,合拢后以陆路为主、水路为辅。3.4.1 通讯及交通工具项目部设置二部有线电话及配置六部移动电话,另配置10 台无线对讲机,确保各作业点及关键管理人员人手一机,建立现场对讲机通讯指挥网络。工地配置生活车辆1 辆、工具车2 辆。第四章 施工总体布署4.1 施工前期准备工作4.1.1 技术准备充足发挥我企业技术优势,在技术上全方面做好准备

24、。4.1.1.1 熟悉施工图及规范,掌握设计内容和技术要求,了解工艺步骤要求,了解总平面部署和周围环境关系,明确各专业工序关系。深入熟悉施工需要各项技术资料,包含施工、地形、地质、水文气象等自然条件及施工范围、了解地方建材供给能力,水陆交通运输条件等。4.1.1.2 组织人员熟悉全部施工图施工及验收规范、质量评定标准等规范性文件。认真学习设计文件,领会设计关键点,结合以往类似工程 ,采取对应方法, 立即安排各工种操作人员图纸。认真实施GB/T19001- 标准中相关要求,确保已制订技术方法、施工工艺、施工方法在实施中得以落实。4.1.1.3 依据指定控制坐标点、水准点,做好引测、选点、建立现场

25、控制网并立即进行复核。4.1.1.4 组织配套技术力量成立项目部,配齐各专业技术人员、管理人员和技术工人。制订完备岗位责任制和技术、质量、安全、文明施工管理网络,建立技术责任制和质量、安全、文明检验制度。编制关键分部工和关键节点施工方案。按施工规范、施工操作规程、要求组织施工人员学习,对专业人员进行培训。4.1.1.5 在施工方案报送前由企业总工程师组织召开施工组织设计审定会,组织技术管理人员研究相关设计图纸及技术资料,主动做好设计图纸会审工作,发觉问题立即汇报澄清。4.1.2 生产准备本工程规模大、工期要求紧,所以生产准备工作必需完备。本工程生产准备关键是发电机、吹砂设备调配和赶潮施工在规模劳动力调度安排。4.1.2.1 物资准备必需做得充足,要符合施工进度要求,做到立即充足。施工用物资均提前进场,并合理堆放,派专员负责看管。施工用建筑材料视施工阶段进展情况计划进场时间,并均确保提前进场,对于组成工程主体建筑材料将先编制具体物资需求计划;物资贮备、申请、订货计划;采购加工计划等,并以上级部门及工程师审定认可后施行。4.1.2.2 依据设计图纸和现场实际情况确定临时设施、生产、生活用水、用电部署,修筑施工临时道路,做好

展开阅读全文
