建筑工程施工组织方案样本.doc

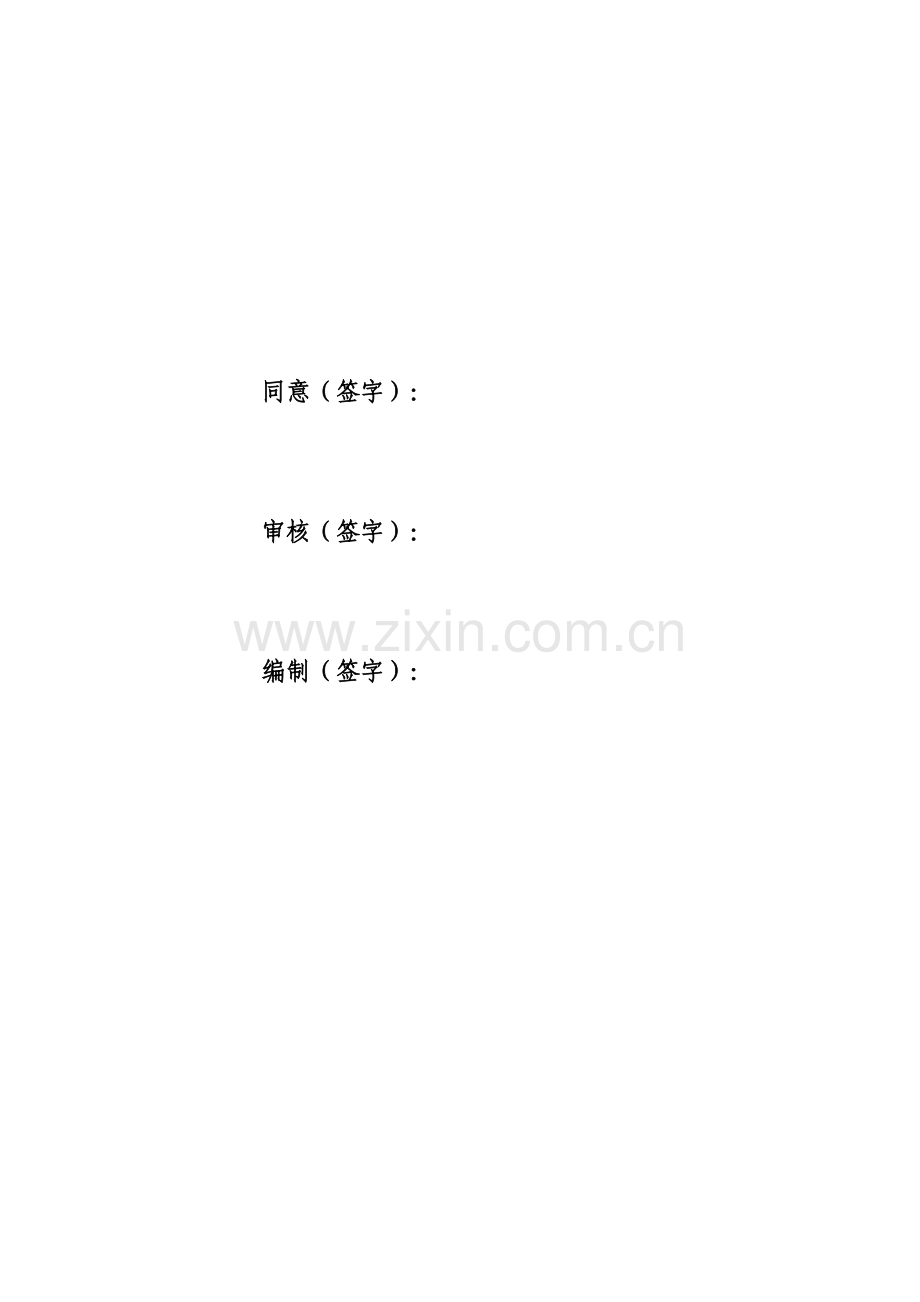

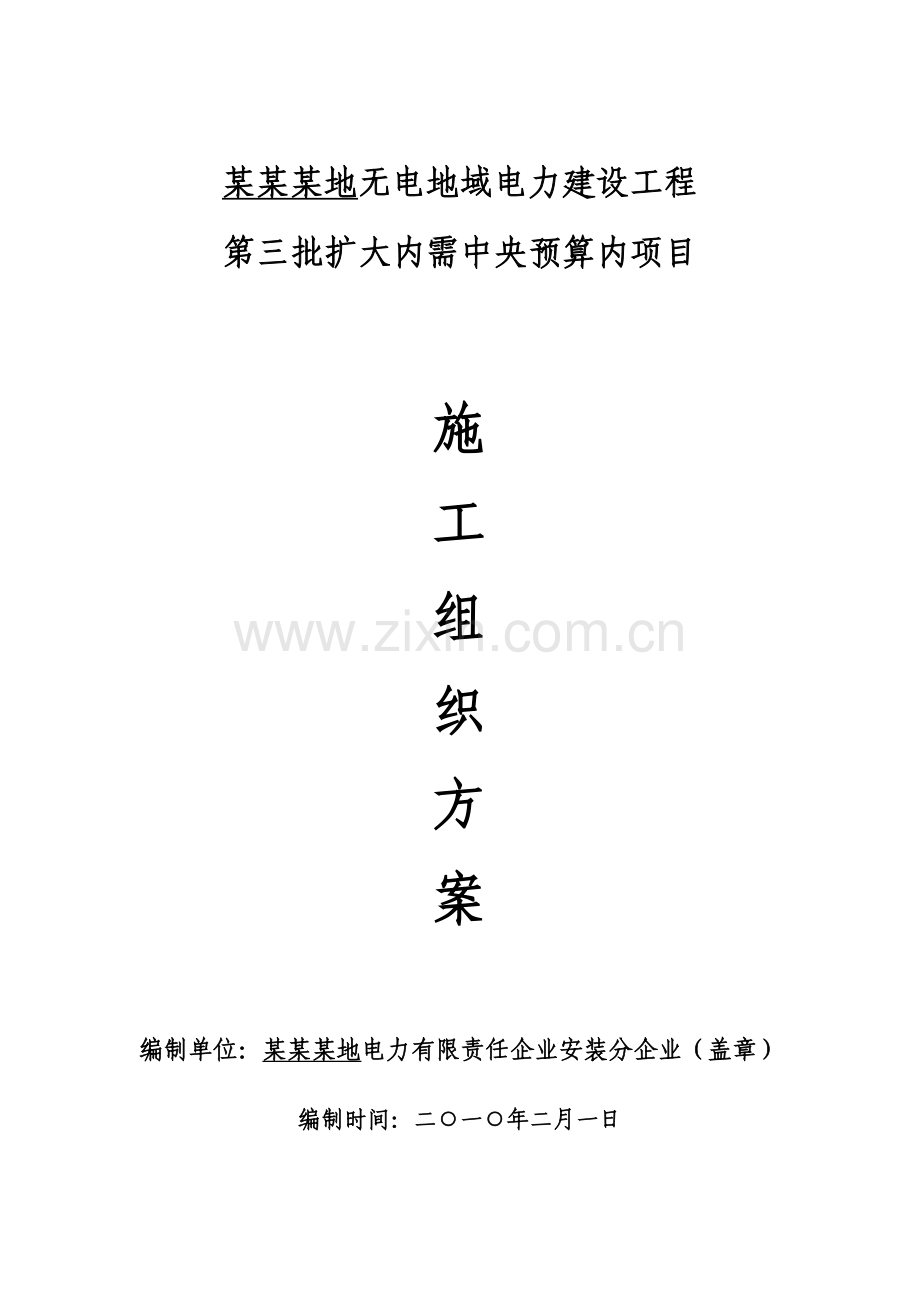

某某某地无电地域电力建设工程第三批扩大内需中央预算内项目施工组织方案编制单位：某某某地电力有限责任企业安装分企业（盖章）编制时间：二一年二月一日同意（签字）：审核（签字）：编制（签字）：施工组织方案一、施工依据为确保农网工程各项工程施工保质保量准期完工。确保施工安全，合理组织施工力量，提升施工质量，确保施工进度，特将此次施工过程相关工作和要求安排以下：二、计划施工日期2月1 日至 年 6月 31日三、施工项目及内容（一）、施工项目某某某地无电地域电力建设工程第三批扩大内需中央预算内项目（二）、施工内容1、基础部分：（1）.杆基（坑）；（2）.拉线坑； 2、杆塔部分：（1）.杆塔组立；（2）.横担安装；（3）.拉线制作； 3、线路部分（1）.导线架设4、工程自验收（1）.工程自检（2）.缺点消除（3）.完工资料整理四、组织方法项目责任人： 周开强现场安全责任人：罗尔依现场各专业责任人：何颜平 现场材料管理责任人：张 洪 工地运输施工责任人：杨双六 基础开挖施工责任人：彭刚 杆塔组立施工责任人：彭玉和 线路架设施工责任人：姚守明 配变及接地安装施工责任人：阿娄 各专业施工责任人应依据现场及相关技术规范、安全要求、工艺标准，制订现场施工实施方法。五、安全方法1.凡参与安装施工全部些人员，必需学习本施工方案并进行安全方法交底。2.各施工队应依据施工进度、事先周密地考虑好组织人力、落实任务、施工进度及准备好施工所需材料、工器具。3.开工前工作责任人应按要求办理工作票、安全施工作业票等手续，并在每日开工前，开好班前会，尤其是交代好当日工作内容、安全方法及注意事项，尤其对辅助工，要交底清楚工作内容和工作范围、带电部位注意事项及危险点，并做好加强监护工作。4.本施工项目是在有电地域或部分有电地域情况下进行施工，全部工作人员必需做到四明确：明确工作地点、工作任务、工作目标、现场情况及现场安全方法。5.凡进入施工现场应按要求正确配戴好安全帽、高处作业应按要求系安全带、个人保安绳，上下传输物品及工器具应用绳索上下传输，严禁上下抛掷，若站在梯子上工作，梯子应有防滑方法并有专员扶持或用绳子绑牢。6.应确保现场全部工器具及材料全部是合格适用。7.高空作业人员、电焊作业人员等特种作业人员应含有对应资格，不然严禁从事特种作业。8.气割工作：氧气瓶和乙炔瓶应竖直放置并保持一定距离（8米以上）且严禁长时间在阳光下暴晒，电焊机、切割机等电动设备外壳应可靠接地。9.登高作业使用脚手架或梯子时，脚手架应搭牢靠并有栏杆，梯子应有防滑方法并有些人扶持。高空作业人员要衣着灵便，穿胶底鞋，并正确配戴个人防护用具，应系好安全带并扣好安全钩。10.施工现场搬运梯子等长物应两人一起放倒搬运。11.二次电缆施工时，应注意不等误伤其它运行中电缆并立即做好封堵工作。12.现场施工全部工作人员严禁将禁带物品（手机、打火机等）带入工作现场，严禁带酒气、酒意进行工作，全部工作人员应严格遵守电业安全工作规程及相关安全工作要求。13.天天开工前均应检验现场安全方法是否有变动，是否和工作票相符、是否符合现场实际，严禁私自改变现场安全方法。14.在工作中尤其是严禁移开或越过围栏进行工作。15施工区域应和运行设备区完全用围栏隔离“为一个出入口”16现场应设置足够安全警示标志牌六、技术方法1.严格根据GB50150、GB50169、GB5017392、GB5025496等电气装置安装工程施工及验收规范和工艺标准进行施工。2.严格加强对现场文明施工、工作步骤、工艺质量、合理用料、作业交叉、现场厂原始资料及调试统计等全过程管理。3.做好原始统计（施工日志）、技术交底统计、质检及测试统计。4.引线及线夹连接处表面应打磨并涂薄层电力复合脂、应连接牢靠，引线松紧应适宜。5.工作责任人应做好技术交底工作，分工应明确，责任要清楚，做到人人各负其责。6.变压器分接头位置应符合运行要求；严禁随意调整分接开关位置。七、危险点及控制方法序号危险点控制方法1准备工作不充足、对工作任务及作业现场不了解1)组织施工人员学习施工方案、进行技术交底及安全交底、办理多种手续；2)依据工作任务，合理分工、备好工具材料；3)勘察施工现场，依据现场情况确定工作时应采取安全方法。2邻近带电部位1) 邻近带电部位应有显著标示，并在施工设备周围设临时遮栏；2) 工作过程中，应加强监护，必需时应设专员监护。3安装结束工具、短接线等异物遗留在设备上，造成投运输电时短路或误操作安装结束应认真清点工具，对设备全方面进行复查，预防设备上遗留有异物；设备调试后设备应立即恢复到原始状态。4高处作业人员摔跌或高处落物误击人员和设备高处作业人员应系好安全带，安全带应系在坚固牢靠构件上，严禁系在支柱瓷瓶上；脚手架应安装牢靠，跳板应牢靠地固定在检修架上，使用前应经工作责任人认真检验无误后，人员方可上架；在没有栏杆脚手架上工作，高度超出1.5米时必需使用安全带；高处作业时应使用工具袋；较大工具和拆下零部件应安放牢靠或放置地面；不准将工具及材料上下投掷，应使用绳索系牢后传输；施工人员应带好安全帽；应使用有防滑方法梯子并有专员扶持，不得肩扛重物上下梯子，人员站在梯子上时不得移动梯子；未取得登高证辅助工，不得从事高处作业；高处作业下部严禁人员行走或逗留，不得立体交叉交叉作业。5多种手续不全严格实施工作票、安全施工作业票、班前会、辅助工安全底制度。6穿越临时遮栏1、加强监护，严禁穿越临时遮栏，严禁更改安全方法。2、每日复工前应查对现场安全方法。7工作终止手续不完整应严格按安规要求，办理终止手续。八、文明施工方法1.建立自查、自纠制度。2.施工现场全部工具材料应按规范进行摆放。3.天天工作结束应对现场进行清理。4.严格遵守电业安全工作规程及相关安全工作要求。九、质量确保方法1.施工全过程严格根据电气装置安装工程工艺、35KV及以上送变电工程开启及完工验收规程和电力设备交接及预防性试验规程等实施细则进行。2.在施工过程中应严格进行中间验收、自检，由现场质检员组织进行各个施工工序验收、不留后患。十、环境保护方法1、在现场查勘阶段对施工场地所包含动植物应进行调查，是否有受保护物种，并制订对应保护方法；2、施工结束前应对基础开挖、运输所造成地表等破坏尽可能给予恢复；余土堆放点，以不造成水土流失、就地处理为准。3、施工完成，应对现场进行清理，对施工中遗留包装箱（带）、线头等进行回收，做到工完料尽场地清。十一、施工工器具序号名 称规 格单位数 量备 注1双控双保险安全带DW2Y付822踩板付823放线架 只25 4脚扣付824机动绞磨5t台165专用钢丝立杆、吊设备用m1026角磨机只47卸夹10、12、16只各四8撬杆/支各四9手电钻JIZ-SD03-13A把各四10台钻台各四11钳床桌个各四12台钳台各四13手动液压钳YQF-100G把各四14 架各四15 /个各四16绞磨机/架各四17电焊机台各四18抱杆付各四19钢丝横绳付各四20葫芦台各四21后桩个各四22气割工具套各四23切割机台各四24弯排、弯管机台各四25电源电缆3*2.5+1.5条各四26冲击钻台各四27常规工具套各四施工安全方法1、挖坑前必需和相关地下管道、电缆主管单位取得联络，明确地下设施确实定位置，做好防护方法。组织外来人员施工时，应交待清楚，并加强监护。2、在超出1.5米深坑内工作时，抛土要注意预防土石回落。3、在松软土地挖坑，应有预防对应方法，如加档板撑木等，严禁由下部掏挖土层。4、在居民区及交通要道周围挖基坑，应设坑盖或可靠围栏，夜间挂红灯。5、杆坑深度不得小于杆长六分之一。6、立、撤杆要设专员统一指挥。开工前讲明施工方法及信号，工作人员要明确分工，亲密配合，服从指挥，在居民区和交通要道上立、撤杆时，应设专员看管。7、立、撤杆要使用合格起重设备，严禁过载使用。8、立杆过程中，杆坑内严禁有些人工作，出指挥人员及指定人员外，其它人员必需远离杆下1.2倍距离以外。9、立杆及修整杆坑时，应有预防杆身滚动、倾斜方法，如采取叉杆和拉绳控制等。10、顶杆及叉杆只能用于竖立轻单杆，不得用铁锹、桩柱等代用。立杆前应开好马道。工作人员要均匀地分配在电根两侧。11、利用旧杆立、撤杆，应先检验杆根，必需时应加设临时拉绳。12、在撤杆工作时，拆除杆上导线前，应先检验杆根，做好预防倒杆方法，在挖坑前应先绑好拉绳。13、使用抱杆立杆时，主牵引绳，尾绳，杆塔中心及抱杆顶应在一条直线上，抱杆应受力均匀，两侧拉绳应拉好，不得左右倾斜。14、杆塔起立离地后，应对各吃力点处做一次全方面检验，确无问题后，再继续起立。起立60后，应减缓速度，注意各侧拉绳。15、已经起立电杆，只有在杆基回土扎实完全牢靠后，方可撤去叉杆及拉绳下，工作人员应戴安全帽。16、上杆前应先检验杆根是否牢靠。新立电杆在杆基未完全牢靠以前，严禁攀登。遇有冲刷、起土、上拔电杆，应先培土加固，或支好架杆，或打临时拉绳后再行上杆。凡松动导、地线，拉线电杆，应先检验杆根，并打好临时拉线或支好架杆后再行上杆。17、上杆前应先检验登杆工具，如脚扣、升降板、安全带、梯子等是否完整牢靠。18、攀登杆塔脚钉时，应检验脚钉是否牢靠。19、在杆、塔上工作，必需使用安全带。安全带应系在电杆及牢靠构件上，应预防安全带从杆顶脱落。系安全带后必需检验扣是否扣牢。杆上作业转位时，不得失去安全带保护。20、使用梯子时，要有些人扶持或绑牢。21、上横担时，应检验横担腐朽锈蚀情况，检验时安全带应系在主杆上。22、现场人员应戴安全帽。杆上人员应预防摔东西，使用工具、材料应用绳索传输，不得乱扔，杆下应预防行人逗留。23、放线、撤线和紧线工作，均应设专员统一指挥，统一信号，检验紧线工具及设备是否良好。24、交叉跨越多种线路、铁路、公路、河流等放线、撤线时，应先取得主管部门同意，做好安全方法，如搭好可靠跨越架，在路口设专员持信号旗看管等。25、紧线前应检验导线有没有障碍物挂住。紧线时应检验接线管或接线头和滑轮、横担、树枝、房屋等有没有卡住现象。工作人员不得跨在导线上或站在导线内角侧，预防意外跑线时抽伤。施工关键要求为规范配电设施安装标准，提升施工质量，加强验收管理，确保配电设施安全运行，现对配电设备施工过程存在问题深入规范，关键要求以下。 1 横担安装 1.1导线为水平排列时，上层横担上水平面距杆顶：10KV线路大于300mm，低压线路大于200 mm；导线为三角排列时，上层横担距杆顶通常为500 mm。 1.2 中、低压同杆架设多回线路，横担间层距见下表： 杆型导线种类电压类别直线杆分支或转角杆裸导线绝缘线裸导线绝缘线中压和中压800500600200/300（注）中压和低压120010001000/低压和低压600300300200注：绝缘线路，分支线或转角杆如为单回线，则分支线横担距主干线横担为300 mm，如为双回线，则分支线横担距上层横担主干线横担为200 mm，距下层主干线横担为300 mm。 1.3单横担安装，直线杆应装于受电侧，转角杆、丁字杆及终端杆应装于拉线侧。 1.4 横担安装应平正，安装偏差应符合下列要求： 1.横担两端上下歪斜不应大于20 mm； 2. 横担两端前后扭斜大于20 mm； 1.5 螺栓穿入方向 1.顺线路方向，由送电侧穿入。横线路方向，由左向右（面向受电侧）穿入。 2.垂直方向由下向上穿入。 1.6 螺栓配置 1.螺杆丝扣露出长度，单螺母不应少于两个螺距，双螺母最少露出一个螺距。 2.受拉力螺栓应带双螺帽。 3.长孔必需加平垫圈，每端不超出两个，不得在螺栓上缠绕铁丝替换垫圈。 4.单螺母应加弹簧垫圈及平垫圈。 5.螺母应拧紧。 2 杆上变压器安装 2.1 杆上变压器应设于负荷中心周围，且便于安装、更换和检修。杆上变压器安装容量宜在315KVA及以下。 下列电杆不宜装设变压器。 1.转角杆和分支杆； 2.设有10KV接户线或电缆电杆； 3.设有线路开关设备电杆； 4.交叉路口电杆； 5.低压接户线较多电杆。 6.非企业资产杆上变不得利用企业线路杆塔安装变压器。 2.2 杆上变压器应努力争取安全、适用、经济。50KVA及以下变压器可采取单杆安装，50KVA以上315KVA及以下，采取双杆式安装。 2.3 双杆式安装变压器，电杆通常土质地域埋深大于2米，两杆根开通常为3米。 2.4 杆上变槽钢对地高度通常为3米，受条件限制时最低不应小于2.5米，槽钢平面坡度不应大于根开1/100。跌落式熔断器支架不得探入人行道路，通常对地距离为5米，最低不得小于4.5米。 2.5杆上变压器引线应选择35 mm2软铜线10KV交联聚乙烯2.5 mm2厚度绝缘线；引线应使用瓷横担或PS-15瓷瓶固定或跳线过分，不得以避雷器替换绝缘子固定；引线架设应横平竖直，不应松弛扭曲，固定、连接牢靠。同杆并架低压线路边相导线净空距离，不应小于200 mm；不许可从低压线路导线之间引下。 2.6 变压器高低压接线端子均应安装绝缘护罩进行防护。 2.7变压器、电杆周围安装1.7米高、网孔小于40 mm*40 mm护栏，围栏四面悬挂“高压危险，严禁靠近”警示牌。围栏和变压器等设备外廓净距大于0.8米。 3 柱上高压开关安装 3.1外观整齐完好，部件齐全、无损伤。 3.2开关外壳应可靠接地。 3.3单杆式开关安装 1. 单杆式开关使用于用户业扩工程T接，通常不用于根本、支线分段开关。 2.开关安装在支架上，支架使用80*8 mm角钢制作。安装方向为顺线路方向。支架和开关固定时，必需使用螺栓紧固，不得使用铁丝缠绕固定。 3.安装开关时应将开关分合指示一侧，安装在便于观察方向，如潮路等。 4.开关引线应使用绝缘导线，引线架设应横平竖直，不应松弛扭曲，固定、连接牢靠。 5.开关和引线连接部位加装绝缘护罩防护。 6.开关宜和刀闸联合使用，故障指示器安装在刀闸电源侧。 3.4 双杆式开关安装 1. 双杆式开关通常见于根本、支线等分段开关，也可用于业扩工程T接。 2. 电杆通常土质地域埋深大于2米，两杆根开通常为3米；带高压计量箱根开应大于4.0米。 3. 开关槽钢对地高度通常为4.5米，槽钢平面坡度不应大于根开1/100。支架和开关固定时，必需使用螺栓紧固，不得使用铁丝缠绕固定 4. 开关安装方向为顺线路方向。安装开关时应将开关分合指示一侧，安装在便于观察方向，如潮路等。 5. 开关引线应使用绝缘导线，引线应使用瓷横担或P-15T瓷瓶固定或跳线过分，不得以避雷器替换绝缘子固定；引线架设应横平竖直，不应松弛扭曲，固定、连接牢靠。 6. 开关和引线连接部位加装绝缘护罩防护。 7. 开关宜和刀闸联合使用，故障指示器安装在刀闸电源侧。 4 中压隔离开关安装 4.1 外观整齐完好，部件齐全、无损伤. 4.2 通常情况下，闸嘴侧接电源，刀片侧接负荷。 4.3 电缆头及联络档导线接在刀片侧。 4.4 刀闸间距不应小于500 mm，刀片拉开后和其它物件净距不应小于200 mm，刀闸安装应牢靠，刀闸和刀闸小横担安装不应少于2根螺栓，不得歪斜。 4.5 刀闸通常情况下横线路安装，上下引线使用绝缘导线，可使用瓷横担或针式绝缘子(高压用P-15T,低压用PD-1T和PD-1TM)进行跳线或过分，引线架设应横平竖直，不应松弛扭曲，固定、连接牢靠。 4.6 开关和引线连接部位加装绝缘护罩防护。 4.7故障指示器安装在刀闸电源侧。 4.8 刀闸和跌落式熔断器配合安装，刀闸安装和跌落式熔断器上侧，刀闸刀片侧和跌落式熔断器上桩头连接。 5 跌落式熔断器安装 5.1 外观整齐完好，部件齐全、无损伤。 5.2 跌落式熔断器间距不应小于500 mm，熔断器瓷件轴线和地面垂线之间夹角为150300，熔断器安装应牢靠，熔断器和熔断器横担安装不应少于2根螺栓，高低一致不得歪斜。 5.3跌落式熔断器通常情况下横线路安装，上下引线使用绝缘导线，引线架设应横平竖直，不应松弛扭曲，固定、连接牢靠。 5.4 熔丝规格应和变压器容量匹配正确；变压器容量在100KVA及以下者按额定电流23倍选择，100KVA以上者按额定电流1.52倍选择。 5.5 熔丝两端应压紧、弹力适中，不应有拧伤、断股现象；熔管长度适宜，操作灵活，接触紧密，不应出现卡阻硬撞击合闸或松动自行掉管现象。 6 避雷器安装 6.1 安装应牢靠，排列整齐，高低一致。 6.2 10kV避雷器间距大于350 mm，低压避雷器间距大于150 mm。 6.3 10KV避雷器上一线采取和10KV母线相同绝缘线，接地引下线应选择铜芯截面积大于25 mm2绝缘线或35 mm2镀锌钢绞线。 6.4 避雷器引线应短且直，连接牢靠，不应使其承受外加应力。 6.5 避雷器应可靠接地。 6.6 避雷器和引线连接部位应加装绝缘护罩防护 7 防雷和接地 7.1绝缘线路采取放电间隙防雷时，放电线夹必需安装在针式绝缘子负荷侧，当雷雨季节线路改变运行方法（负荷侧变为电源侧），则应在改后针式绝缘子负荷侧补装。 7.2 接地引下线应使用截面大于25 mm2铜芯绝缘线或35 mm2镀锌钢绞线。 7.3接地引下线应从抱箍、横担、槽钢、螺栓形成缝隙中垂直敷设，不得扭曲，每隔1.5米和电杆固定，用直径2 mm镀锌铁丝绑扎一圈。 8 电缆相关要求 8.1 电缆敷设采取电缆沟和穿管两种方法，通常不采取直埋方法，管材采取镀锌钢管或玻璃夹沙管。 8.2 电缆穿管敷设时走径在人行道下方，地表路面每5米铺设一块带有电力符号花砖，电缆在绿化带内每5米设置电缆标志桩一块，其它地方地表预制200mm厚水泥保护层，并每5米设置电缆标志桩一块。 8.3 电缆有地下或电缆沟内引出地面时，地上2米处用镀锌钢管或玻璃夹沙管加以保护，其根部深入地下0.1米，管口应封堵。 8.4 上电杆电缆应安装电缆支架，并用和电缆直径一致电缆抱箍进行固定。12米及以下电杆应使用3个电缆支架，15米电杆应使用4个电缆支架，18米电杆应使用5个电缆支架. 10KV配变及杆上设备施工步骤、质量管理图编制配变、设备施工方法及交底编制特殊施工要求定制工序施工标准卡工序及质量安全教育编制设备试验方法监理要求材料准备工地运输人员准备安全工器具安全、技术交底施工准备技术交底及培训配变及设备安装预先检验和试验接收任务现场勘察及危险点分析施工工器具配变设备运输机械导、地线金具、绝缘子通讯设备设备杆塔组立铁附件、金具组装杆上设备安装工程自检质量控制电杆检验接头及质量引线检验金具连接相位排列接地检验监理检验中间验收监理判定工序移交总结汇报场地清理安全检验办理工作终止手续变压器、设备吊装接地装置接地电阻测量设备接地装置敷设设备基础开挖、检验设备10KV及以下线路施工步骤、质量管理图编制架线施工方法及交底编制特殊跨越施工方法定制工序施工标准卡工序及质量安全教育编制压接方法、压接试验监理要求材料准备工地运输人员准备安全工器具安全、技术交底施工准备技术交底及培训架线施工预先检验和试验接收任务现场勘察及危险点分析施工工器具设备运输机械导、地线金具、绝缘子通讯设备设备杆塔组立铁附件、金具组装放紧线施工工程自检质量控制电杆检验导线磨损接头及质量弧垂度金具连接相位排列交叉跨越监理检验中间验收监理判定工序移交总结汇报场地清理安全检验办理工作终止手续
