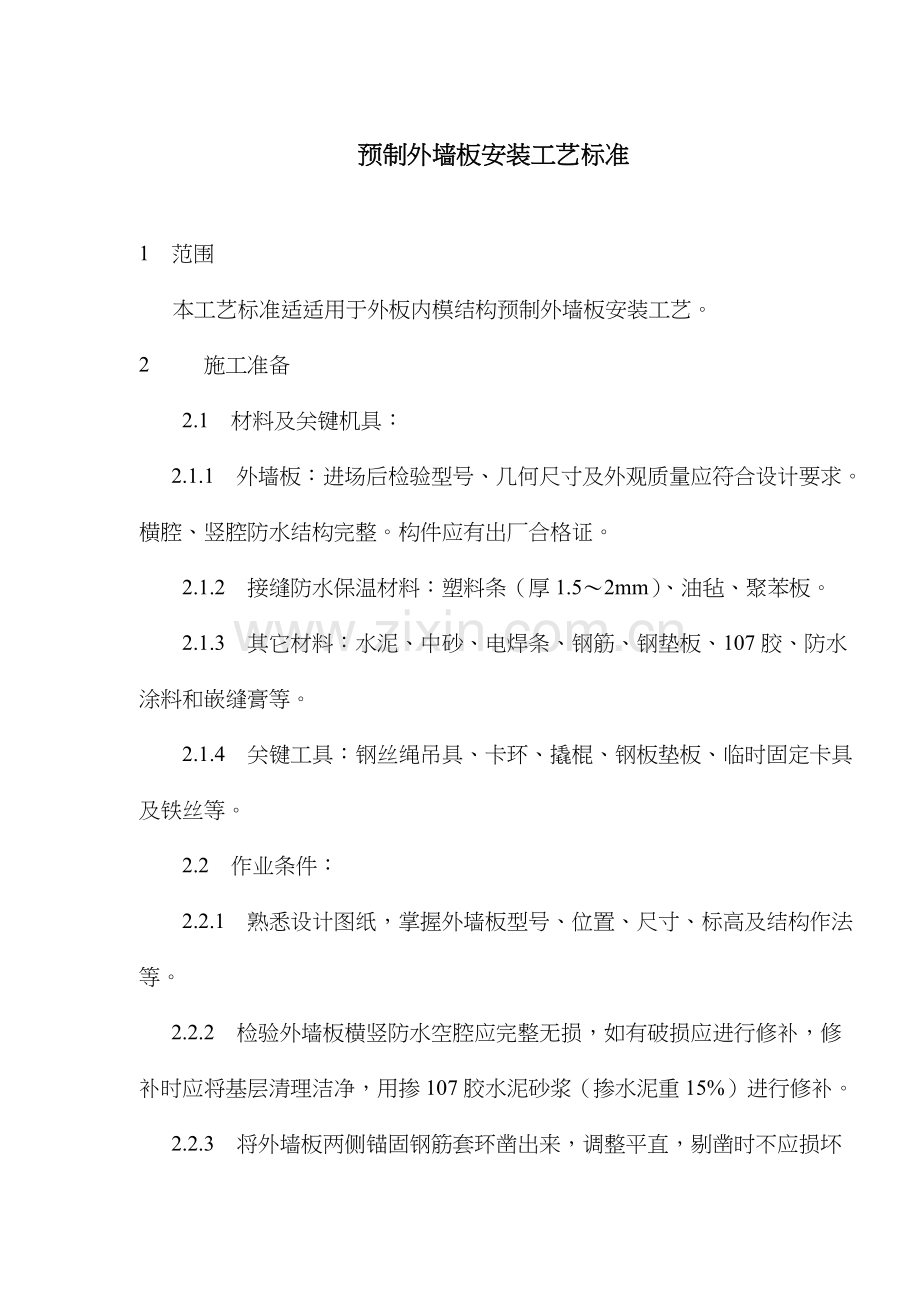

预制外墙板安装施工工艺标准样本.doc_第1页
第1页 / 共7页

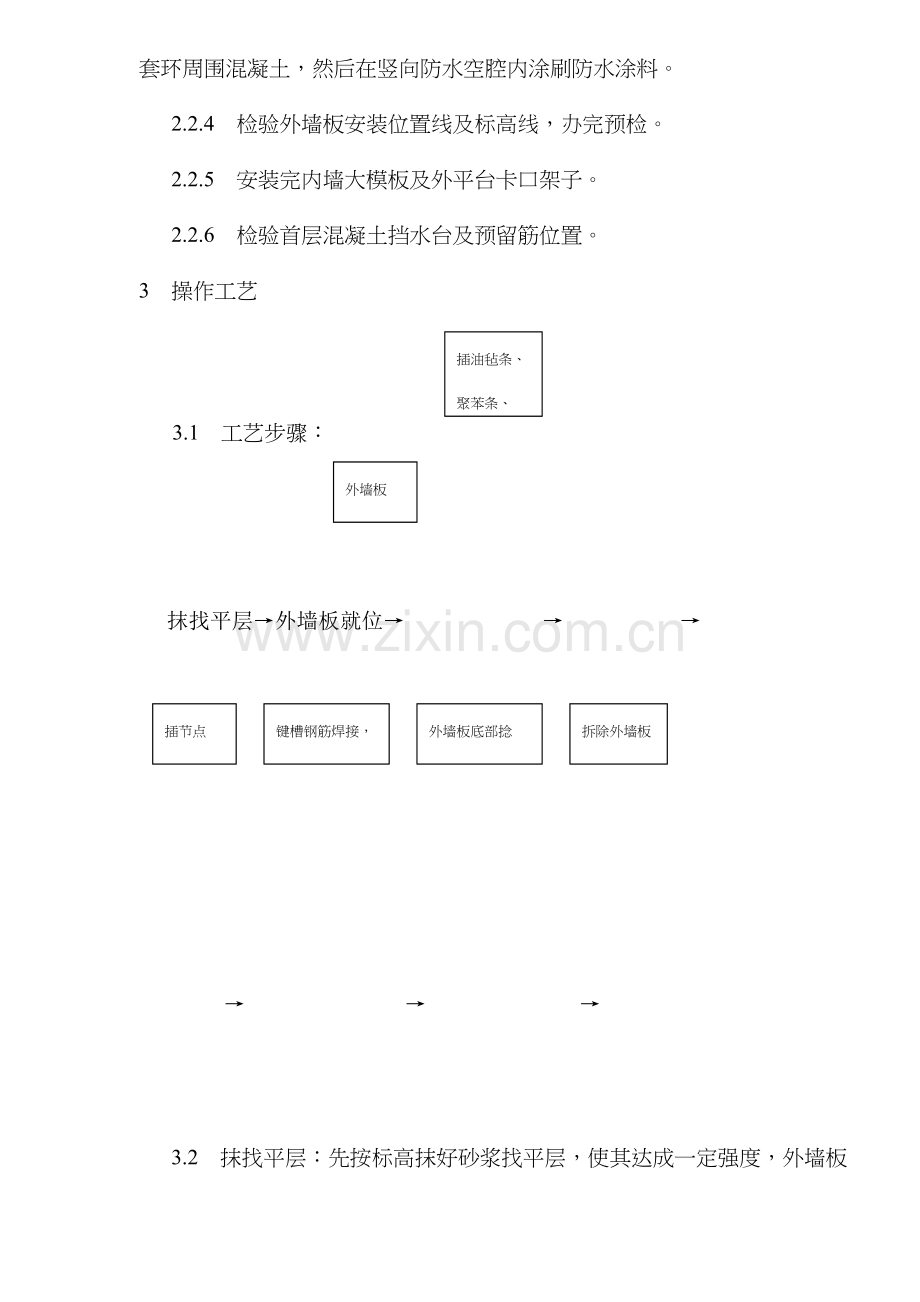

预制外墙板安装施工工艺标准样本.doc_第2页
第2页 / 共7页
预制外墙板安装施工工艺标准样本.doc_第3页
第3页 / 共7页
预制外墙板安装施工工艺标准样本.doc_第4页
第4页 / 共7页
预制外墙板安装施工工艺标准样本.doc_第5页
第5页 / 共7页
点击查看更多>>
资源描述

1、预制外墙板安装工艺标准1 范围本工艺标准适适用于外板内模结构预制外墙板安装工艺。2 施工准备2.1 材料及关键机具:2.1.1 外墙板:进场后检验型号、几何尺寸及外观质量应符合设计要求。横腔、竖腔防水结构完整。构件应有出厂合格证。2.1.2 接缝防水保温材料:塑料条(厚1.52mm)、油毡、聚苯板。2.1.3 其它材料:水泥、中砂、电焊条、钢筋、钢垫板、107胶、防水涂料和嵌缝膏等。2.1.4 关键工具:钢丝绳吊具、卡环、撬棍、钢板垫板、临时固定卡具及铁丝等。2.2 作业条件:2.2.1 熟悉设计图纸,掌握外墙板型号、位置、尺寸、标高及结构作法等。2.2.2 检验外墙板横竖防水空腔应完整无损,

2、如有破损应进行修补,修补时应将基层清理洁净,用掺107胶水泥砂浆(掺水泥重15%)进行修补。2.2.3 将外墙板两侧锚固钢筋套环凿出来,调整平直,剔凿时不应损坏套环周围混凝土,然后在竖向防水空腔内涂刷防水涂料。2.2.4 检验外墙板安装位置线及标高线,办完预检。2.2.5 安装完内墙大模板及外平台卡口架子。2.2.6 检验首层混凝土挡水台及预留筋位置。3 操作工艺插油毡条、聚苯条、塑料条3.1 工艺步骤:外墙板临时固定抹找平层外墙板就位 插节点结构钢筋外墙板底部捻干硬性水泥砂浆拆除外墙板临时支撑键槽钢筋焊接,浇注混凝土 3.2 抹找平层:先按标高抹好砂浆找平层,使其达成一定强度,外墙板就位前应

3、浇素水泥浆,以使结合面严密,标高正确。如不抹找平层,则应采取先抹找平点方法,待外墙板调整就位后,外墙板下面缝隙立即捻塞干硬性水泥砂浆,但要捻塞密实。3.3 外墙板就位:外墙板起吊前,检验吊环,用卡环销紧,吊运到安装位置时,先找好竖向位置,再缓缓下降就位。外墙板就位时,以外墙边线为准,做到外墙面顺直,墙身垂直,缝隙一致,企口缝不得错位,预防挤严平腔。标高必需正确,预防披水台高于挡水台。严禁在披水台、挡水台部位撬动外墙板,并在整个安装过程中注意保护外墙板棱角和防水结构。安装时应由专员负责外墙板下口定位、对线,并用靠尺板找直。安装首层外墙板时,应尤其注意质量,使之成为以上各层基准。3.4 外墙板临时

4、固定:外墙板就位后,用花篮螺栓或临时固定卡具将外墙板和大模板拉牢。大角处和山墙板相邻两块外墙板应相互拉接固定,拉牢后方准脱钩。每层大角垂直度应用经纬仪检验一遍。3.5 插油毡条、苯板条、塑料条:先将油毡条和聚苯条预先粘牢,一起插到防水空腔内,应嵌插到底,周围严密,不得鼓出或折裂。在浇筑混凝土前应检验嵌插是否完好,插塑料条时,上下端做法应符合设计要求,塑料条宽度应适宜。3.6 插节点结构钢筋:外墙板侧面伸出钢筋套环应和内横墙钢筋套环重合,将竖向钢筋插入重合钢筋套环内。每块外墙板和内墙交接处应最少插入3个套环,并绑扎牢靠(应作隐蔽验收)。3.7 键槽钢筋焊接浇混凝土:当现浇内墙采取平模施工时,外墙

5、板就位后,键槽内连接钢筋应随安装随焊接;如采取筒模施工时,在拆模后立即焊接。焊缝厚度和长度应按设计要求,当设计无要求时,焊缝厚度为6mm,长度为90mm。上下钢筋错位时,应理顺搭接再行焊接,上下钢筋搭接长度不够时,可加帮条钢筋或加厚度为8mm钢板进行焊接。钢筋单面焊接长度不够时可双面焊接。经检验焊接质量合格后,办理隐检手续,方可浇筑混凝土。在吊装上一层外墙板前,应将键槽混凝土浇筑完丝,键槽混凝土必需振捣密实。3.8 外墙板底部捻干硬性水泥砂浆:键槽钢筋焊接后,应将外墙板底部清理洁净,浇水湿润,用油毡条堵严外侧,但预防堵塞空腔,然后捻干硬性砂浆,并应捻塞密实。3.9 拆除外墙板临时支撑:外墙大角

6、处外墙板,必需在墙柱混凝土强度达成4MPa以上时,方可拆除临时固定设施。4 质量标准4.1 确保项目:4.1.1 吊装时混凝土强度要符合设计要求及施工规范要求。4.1.2 构件型号、位置、节点锚固筋必需符合设计要求,且无变形损坏现象。4.1.3 构件接头键槽混凝土必需计量正确,浇捣密实,认真养护,其强度必需达成设计要求或施工规范要求。4.1.4 外墙板防水结构作法必需符合设计要求。4.2 基础项目:构件接头中键槽钢筋接头,捻缝作法,应符合设计要求和施工规范要求。焊缝长度符合要求,表面平整,无凹陷、焊瘤、裂纹、气孔、夹渣及咬边。4.3 许可偏差项目,见表4-40。 表4-40项次项目许可偏差(m

7、m)检验方法1轴线位移偏移5尺量检验2标高层 高10用水准仪或尺量检验全 高203垂直度墙 板5尺量检验全 高1/1000全高,且小于20用经纬仪或吊线尺量检验每层山墙内倾2用2m托线板检验4墙板拼缝高 差5用直尺和楔形塞尺检验垂直度5用2m托线板检验5 成品保护5.1 外墙板进场后,应放在插放架内。5.2 运输、吊装操作过程中,应避免损坏外墙板防水结构,如披水台、挡水台、空腔等已经有损坏,应立即修补后方可使用。5.3 外墙板就位时尽可能要正确,保护已抹好砂浆找平层。安装时预防生拉硬撬。5.4 安装外墙板时,不得碰撞已经安装好楼板。6 应注意质量问题6.1 外墙板防水结构破损:吊装前应做好检验

8、,对已破损部分应立即修整,安装时避免用撬棍撬动易损坏部位。外墙板板缝应均匀,严重不均会影响空腔防水。6.2 上下层外墙板出现错台:外墙板就位时,一定按线就位,以外边线为主,确保外墙板外立面平顺。6.3 节点钢筋不符合要求:如墙板钢筋套环和内墙钢筋套环不吻合,竖向钢筋插入套环不足三组等。所以,钢筋作业时应认真负责,确保节点结构符合要求。6.4 键槽处理不立即:外墙板安装完后,应立即焊接并浇筑混凝土。7 质量统计本工艺应含有以下质量统计:7.1 外墙板出厂合格证。7.2 焊条合格证。7.3 水泥出厂合格证及复试汇报单。7.4 砂、石试验汇报。7.5 混凝土试压汇报。7.6 构件吊装统计,预检统计。7.7 构件安装分项工程质量检验评定资料。
