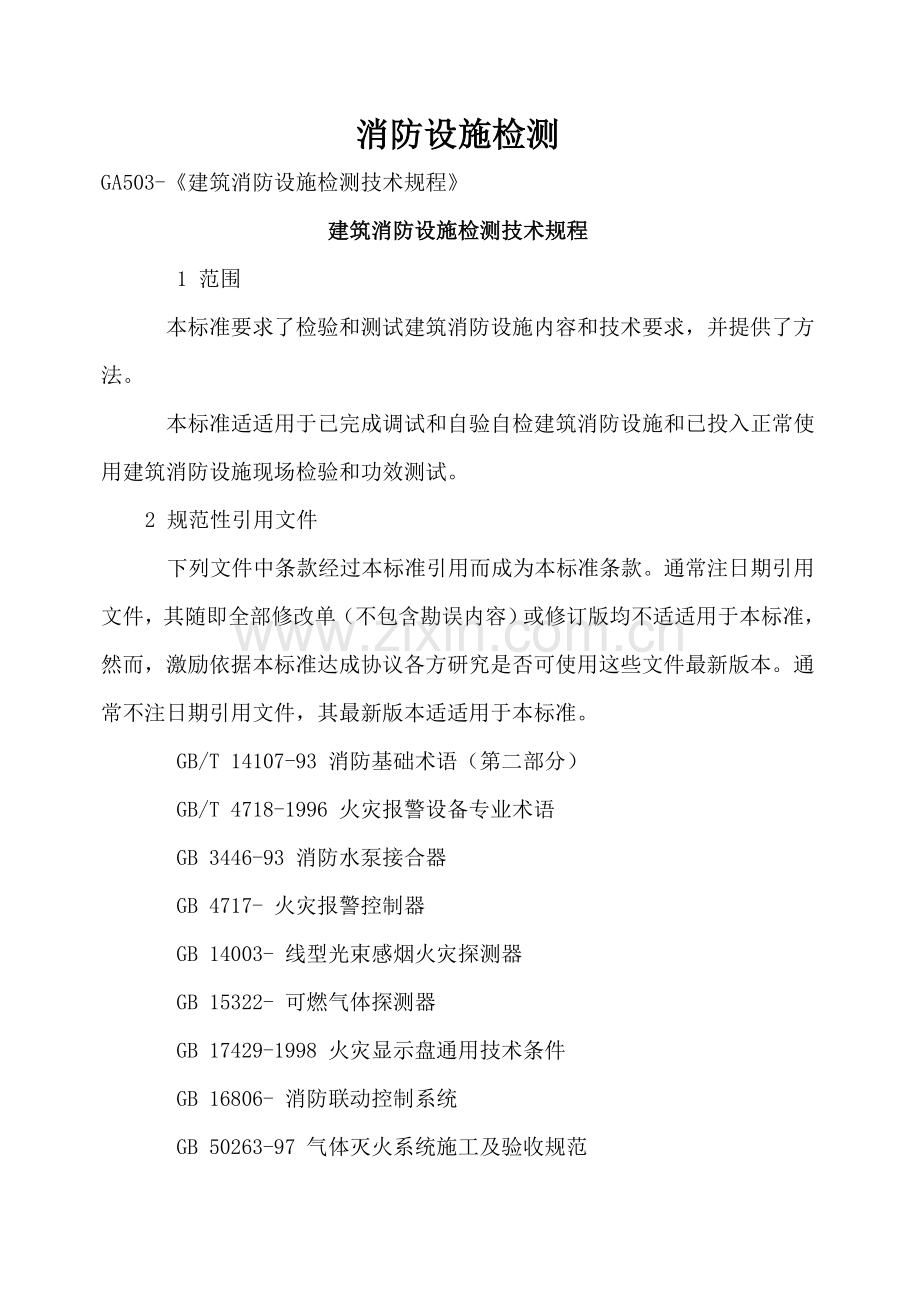

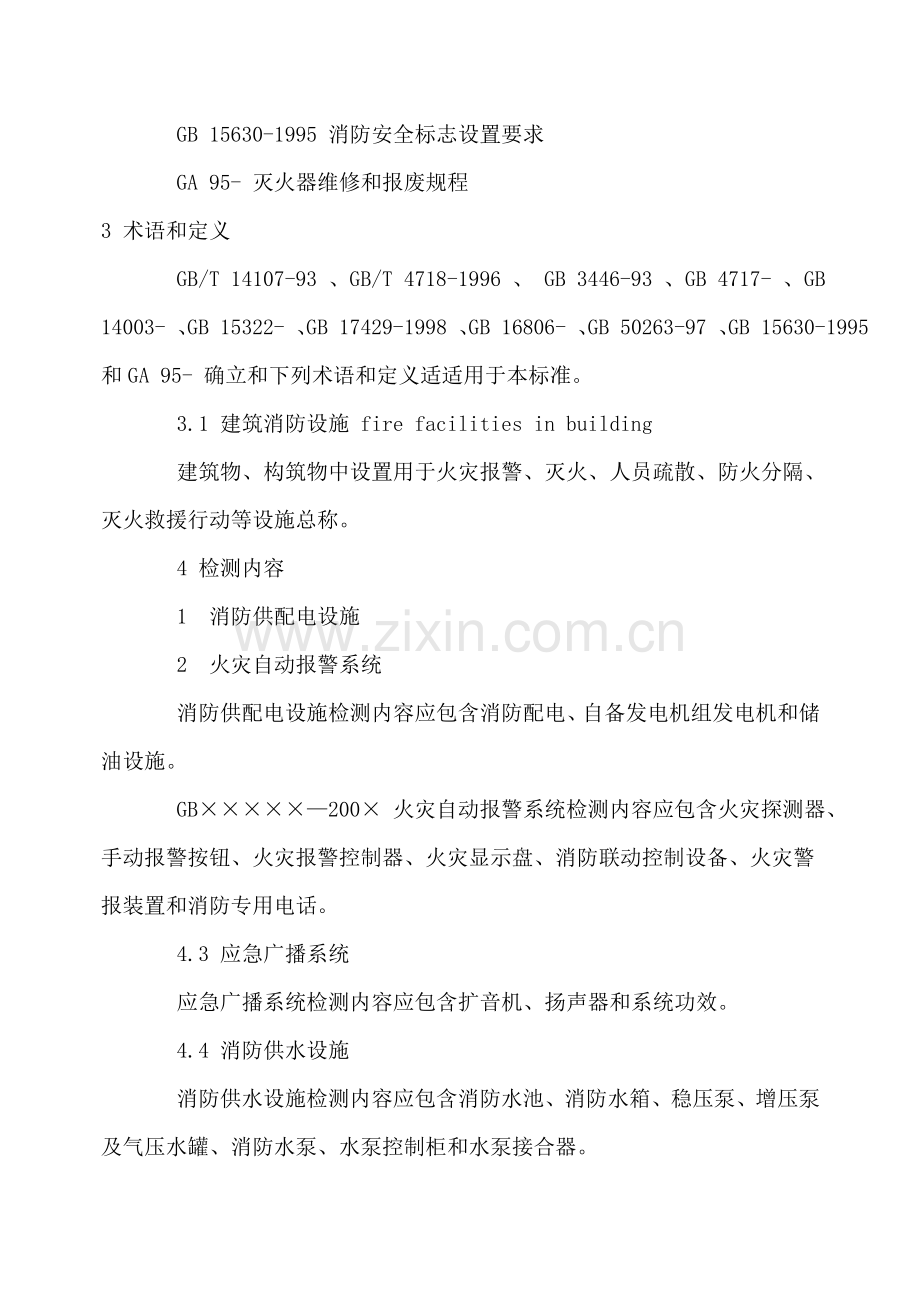

消防设施检测GA503-建筑消防设施检测技术规程建筑消防设施检测技术规程 1 范围 本标准要求了检验和测试建筑消防设施内容和技术要求，并提供了方法。 本标准适适用于已完成调试和自验自检建筑消防设施和已投入正常使用建筑消防设施现场检验和功效测试。 2 规范性引用文件下列文件中条款经过本标准引用而成为本标准条款。通常注日期引用文件，其随即全部修改单（不包含勘误内容）或修订版均不适适用于本标准，然而，激励依据本标准达成协议各方研究是否可使用这些文件最新版本。通常不注日期引用文件，其最新版本适适用于本标准。 GB/T 14107-93 消防基础术语（第二部分） GB/T 4718-1996 火灾报警设备专业术语 GB 3446-93 消防水泵接合器 GB 4717- 火灾报警控制器 GB 14003- 线型光束感烟火灾探测器 GB 15322- 可燃气体探测器 GB 17429-1998 火灾显示盘通用技术条件 GB 16806- 消防联动控制系统 GB 50263-97 气体灭火系统施工及验收规范 GB 15630-1995 消防安全标志设置要求 GA 95- 灭火器维修和报废规程 3 术语和定义 GB/T 14107-93 、GB/T 4718-1996 、 GB 3446-93 、GB 4717- 、GB 14003- 、GB 15322- 、GB 17429-1998 、GB 16806- 、GB 50263-97 、GB 15630-1995 和GA 95- 确立和下列术语和定义适适用于本标准。 3.1 建筑消防设施 fire facilities in building 建筑物、构筑物中设置用于火灾报警、灭火、人员疏散、防火分隔、灭火救援行动等设施总称。 4 检测内容 1消防供配电设施 2火灾自动报警系统 消防供配电设施检测内容应包含消防配电、自备发电机组发电机和储油设施。 GB200 火灾自动报警系统检测内容应包含火灾探测器、手动报警按钮、火灾报警控制器、火灾显示盘、消防联动控制设备、火灾警报装置和消防专用电话。 4.3 应急广播系统 应急广播系统检测内容应包含扩音机、扬声器和系统功效。 4.4 消防供水设施 消防供水设施检测内容应包含消防水池、消防水箱、稳压泵、增压泵及气压水罐、消防水泵、水泵控制柜和水泵接合器。 4.5 灭火设施 灭火设施检测应包含消火栓系统、消防炮、自动喷水灭火系统、水喷雾灭火系统、泡沫灭火系统、气体灭火系统、干粉灭火系统和灭火器。 1消火栓系统检测内容应包含室内消火栓、启泵按钮和室外消火栓。 2自动喷水灭火系统和水喷雾灭火系统检测内容应包含报警阀组、水流指示器、喷头、末端试水装置和系统功效。 3泡沫灭火系统检测内容应包含消防水池、消防水泵、泡沫消防泵、消防泵控制柜及启泵按钮、泡沫液贮罐、百分比混合器、泡沫产生器、泡沫栓、泡沫喷头和系统功效。 4气体灭火系统检测内容应包含瓶组和储罐、喷嘴、气体灭火控制器和系统功效。 5干粉灭火系统检测内容应包含干粉灭火装置、系统组件和输送管道和系统功效。 6防排烟系统 7机械加压送风系统检测内容应包含送风机、送风阀、控制柜和系统功效。 8排烟系统检测内容应包含排烟风机、排烟阀、排烟防火阀、电动排烟窗和系统功效。 9其它建筑消防设施 其它建筑消防设施检测内容应包含应急照明和疏散指示标志、消防电梯、防火门、防火卷帘、电动防火阀和挡烟垂壁。 5 技术要求 1通常要求 2各消防设施组件和设备应符合设计选型，并应含有出厂产品合格证，消防产品应含有符正当定市场准入规则证实文件。灭火剂应在使用期内。 3各消防设施组件、设备永久性铭牌和按要求设置标志，其文字和数据应齐全、符号应清楚、色标应正确。 4系统组件、设备、管道、线槽、支吊架等应完好无损、无锈蚀，设备、管道应无泄露现象，导线和电缆连接、绝缘性能、接地电阻等应符合设计要求。 5检测用仪器、仪表等，应根据国家现行相关要求计量检定合格。 6消防供配电设施 7消防配电 8消防设备配电箱应有区分于其它配电箱显著标志，不一样消防设备配电箱应有显著区分标识。配电箱上仪表、指示灯显示应正常，开关及控制按钮应灵活可靠。 9消防用电设备供电应为独立回路。 10消防控制室、消防水泵房、防烟和排烟机房消防用电设备及消防电梯供电应设置有主、备电源自动切换装置，并应设置在其配电线路最末一级配电箱处。切换备用电源控制方法及操作程序应符合设计要求。 11自备发电机组 12发电机 13仪表、指示灯及开关按钮等应完好，显示应正常。 145.2.2.1.2 自动开启并达成额定转速并发电时间不应大于30 s，发电机运行及输出功率、电压、频率、相位显示均应正常。 15机房通风设施运行正常。 16储油设施 17储油箱内油量应能满足发电机在设计连续供电时间内正常运行用量，油位显示应正常。 18燃油应能满足发电机在最不利环境下正常运行。 19火灾自动报警系统 20火灾探测器 21点型感烟探测器 点型感烟探测器应在试验烟气作用下正常动作，向火灾报警控制器输出火警信号，并开启探测器报警确定灯；探测器报警确定灯应在火灾报警控制器手动复位前给予保持。5.3.1.2 线型光束感烟探测器 当对射光束减光值达成1.0 dB10 dB时，线型光束感烟探测器应在30 s内向火灾报警控制器输出火警信号，并开启探测器报警确定灯；探测器报警确定灯应在火灾报警控制器手动复位前给予保持。 5.3.1.3 点型、线型感温探测器 点型、线型感温探测器应在试验热源作用下正常动作，向火灾报警控制器输出火警信号；点型探测器报警应开启探测器报警确定灯；线型感温探测器应开启信号输入模块指示灯；探测器报警确定灯或指示灯应在火灾报警控制器手动复位前给予保持。 5.3.1.4 火焰（或感光）探测器 火焰（或感光）探测器应在试验光源作用下，在要求响应时间内正常动作，向火灾报警控制器输出火灾信号；含有报警确定灯探测器应同时开启报警确定灯；报警确定灯应在火灾报警控制器手动复位前给予保持。 1可燃气体探测器 2手动报警按钮 可燃气体探测器应符合GB 15322-第1部分5.1.1、5.1.5要求。 GB200 手动报警按钮被触发时，应向火灾报警控制器输出火警信号，同时开启按钮报警确定灯；报警确定灯应在火灾报警控制器手动复位前给予保持；应能手动复位。 1火灾报警控制器 2独立型、区域型、集中型、区域集中兼容型火灾报警控制器火灾报警功效、故障报警功效、自检功效、显示和计时功效等，应符合GB 4717-5.2.2、5.2.3、5.2.7、5.2.8相关要求。 3可燃气体报警控制器可燃气体报警功效、故障报警功效、本机自检功效、显示和计时功效等，应符合GB 16808-1997 3.2.2、3.2.43.2.6 相关要求。 4报警控制器主电源断电时应自动转换至备用电源供电，主电源恢复后应自动转换主电源供电，并应分别显示主、备电源状态。 5火灾显示盘 火灾显示盘应符合GB 17429-19983.2.1.2要求。 1消防联动控制设备 2消防联动控制设备控制功效、故障报警功效、自检功效、信息显示和查询功效应符合GB16806- 4.2.2、4.2.3、4.2.5、4.2.6 要求。 35.3.5.2 消防联动控制设置和输入/输出模块间连线发生断路、短路时，应能在100 s 内发出和火灾报警信号有显著区分声、光故障信号。 4火灾报警装置 5火灾报警装置应在接收火灾报警控制器输出控制信号后，发出声警报或声、光警报。 6环境噪声大于60 dB 场所，声警报声压级应高于背景噪声15 dB。 7消防专用电话 8消防专用电话网络应为独立消防通信系统。消防控制室应设置消防专用电话总机，消防分机应以直通方法呼叫。 9应急广播系统 10扩音机 11仪表、指示灯显示正常，开关和控制钮动作灵活。 12监听功效正常。 13扬声器 5.3.7.2 消防控制室应能接收插孔电话呼叫。 5.3.7.3 消防控制室、消防值班室、企业消防站等处应设外线电话。 5.3.7.4 通话音质应清楚。 扬声器外观完好，音质清楚。 1系统功效 2应能用话筒播音。 3应在火灾报警后，按设定控制程序自动开启火灾应急广播。4火灾应急广播和公共广播适用时，应符合GB50116-1998 5.4.3 要求。 5播音区域应正确、音质应清楚。环境噪声大于60 dB 场所，火灾应急广播应高于背景噪声15 dB。 6消防供水设施 7消防水池 8水池水位及确保消防用水不被她用设施应正常并符合设计要求。 9补水管道、位置等设施应正常并符合设计要求。 10对于严寒和严寒地域，水池防冻方法应完好。 11消防水箱 12水箱应设置有水位显示装置，水位及确保消防用水不被她用设施应正常并符合设计要求。 13消防出水管上止回阀关闭时应严密。 14对于严寒和严寒地域，消防水箱防冻方法应完好。 15水箱补水管道、位置等设施应正常并符合设计要求。 16消防水泵 17泵体上应有注明系统名称和编号标志牌，且内容完整、清楚。 18水泵进出口阀门应处于常开位置，标志牌应正确、清楚。 19水泵上压力表、试水阀及防超压装置等均应正常、无损坏、锈蚀等现象。 20水泵开启后应能正常运行，并向消防控制设备反馈水泵状态信号。 21稳压泵、增压泵及气压水罐 22稳压泵、增压泵及气压水罐进出口阀门应处于常开位置。 23稳压泵或增压泵开启及运行应正常；启泵和停泵压力应符合设定值；压力表显示应正常。 24水泵控制柜 25应有注明所属系统及编号标志，且内容完整、清楚。 26应能经过按钮启停每台水泵，且按钮、指示灯及仪表安装位置、外观、显示等应正常。 27主备泵应能手动切换；当主泵不能正常投入运行时，应能自动切换开启备用泵。 28水泵接合器 29水泵接合器上或其周围显著位置应有注明所属系统和区域标志牌，且内容完整、清楚。 30控制阀应处于常开位置，且启闭灵活；单向阀安装方向应正确，止回阀应能严密关闭。 31水泵结合器位置应便于消防车安全供水，距消防水池或室外消火栓宜为1540 m。 32对于严寒和严寒地域，水泵接合器防冻方法应完好。 33消火栓系统 34室内消火栓 35消火栓箱组件应齐全，箱门应开关灵活，开度应符合要求；箱体外应有显著标志。 36消火栓阀门应启闭灵活，栓口位置应便于连接水带，栓口出水方向宜向下或和墙面垂直，栓口中心距地面高度应便于操作且宜为1.1 m。 37消火栓栓口处静水压力应符合设计要求，且不应大于1.0 MPa。 38开启消防泵后，栓口处出水压力应符合设计要求，且不应大于0.5 MPa。 39消火栓供水管道及其标志色完好，管道连接及阀门无锈蚀和漏水现象。 40启泵按钮 41外观完好，有透明罩保护，并配有击碎工具。 42触发启泵按钮应能自动开启消防水泵，同时确定灯显示。 43按钮手动复位，确定灯随之复位。 44室外消火栓 45消火栓上阀门应能灵活启闭。 46地下式消火栓应有显著标志，井内应无积水。 47消火栓栓口出水压力应符合设计要求。 48对于严寒和严寒地域，其防冻方法应完好。 49消防炮（水炮、泡沫炮） 50控制阀应启闭灵活。 51回转和仰俯操作应灵活，操作角度应符合设定值，定位机构应可靠。 52触发启泵按钮应能自动开启消防水泵，且水泵出水压力应符合设计要求。 53自动喷水灭火系统和水喷雾灭火系统 自动喷水灭火系统及水喷雾灭火系统应设置在自动控制状态。开始检测前，应查看系统控制方法及联动程序。 1报警阀组 2应有注明系统名称和保护区域标志牌且内容正确、清楚，压力表显示应符合设定值。 3控制阀应处于全部开启状态，手轮应有锁具固定，启闭标志应显著；采取信号阀时，反馈信号应正确。 4阀组安装在便于操作显著位置，距地高度宜为1.2 m，两侧距墙分别不应小于0.5 m，正面距墙不应小于1.2 m。管道采取沟槽件连接，如采取焊接，报警阀组前应有过滤器。 5报警阀等组件应灵敏可靠；压力开关动作应能向消防控制设备正确反馈信号。 6干式报警阀组和配有充气装置预作用阀组，其空气压缩机和气压控制装置状态应正常；压力表显示应符合设定值。 7预作用报警阀组和雨淋报警阀组，其电磁阀启闭及反馈信号应灵敏可靠。 8配置有传动管雨淋报警阀组，其传动管压力表显示应符合设定值，气压传动管供气装置应符合5.8.1.5 要求。 9水流指示器 10水流指示其上应有显著、清楚标志。信号阀应处于全开状态，并应能反馈启闭信号。 11水流指示器开启和复位应灵敏可靠，并应能同时反馈信号。 12喷头 13喷头型号规格应符合设计要求。闭式喷头玻璃球色标应符合设计要求。 14喷头安装应牢靠、整齐，不得有变形和附着物、悬挂物；有碰撞、冰冻危险场所或有腐蚀气体环境，喷头应有防护方法。 15喷头溅水盘和顶板或梁等周围障碍物距离应符合规范要求。 16末端试水装置 阀门、试水接头、压力表和排水管应正常，且应无渗漏现象。排水管管径不应小于25 mm。 1系统功效 2湿式系统 3开启末端试水装置后，出水压力不应低于0.05 MPa，水流指示器、报警阀、压力开关应动作，5 min内消防水泵应能自动开启。 4报警阀动作后，距水力警铃3 m 远处声压级不应低于70 dB。 5消防控制设备应显示水流指示器、压力开关及消防水泵反馈信号。 6干式系统 7开启末端试水装置阀门后，报警阀、压力开关应动作，联动开启排气阀入口电动阀和消防水泵，水流指示器报警。 8开启末端试水装置后1 min，其出水压力不应低于0.05 MPa。 9报警阀动作后，距水力警铃3 m 远处声压级不应低于70 dB。 10消防控制设备应显示水流指示器、压力开关、电动阀及消防水泵反馈信号。 11预作用系统 12火灾报警控制器确定火灾后，应自动开启雨淋阀、排气阀入口电动阀及消防水泵；水流指示器、压力开关应动作，距水力警铃3 m 远处声压级不应低于70 dB。 13火灾报警控制器确定火灾后2 min，末端试水装置出水压力不应低于0.05 MPa。 14消防控制设备应显示电磁阀、电动阀、水流指示器及消防水泵反馈信号。 15雨淋系统 16应能自动和手动开启消防水泵和雨淋阀。 17当采取传动管控制系统时，传动管泄压后，应联动开启消防水泵和雨淋阀。 18压力开关应动作，距水力警铃3 m 远处声压级不得低于70 dB。 19消防控制设备应显示电磁阀、消防水泵和压力开关反馈信号。 20并联设置多台雨淋阀组系统，逻辑控制关系应符合设计要求。 21水幕系统 22自动控制系统，应符合5.8.5.4.15.8.5.4.3要求。 23人工操作系统，控制阀启闭应灵活可靠。 24水喷雾系统 水喷雾灭火系统系统功效应符合5.8.5.4 要求。 1泡沫灭火系统 2消防水池、消防水泵、泡沫消防泵、消防泵控制柜及启泵按钮 GB200 消防水池、消防水泵、泡沫消防泵、消防泵控制柜及启泵按钮技术要求应符合5.5、5.6.2 要求。 1泡沫液贮罐 2罐体或铭牌、标志牌上应清楚注明泡沫灭火剂型号、配比浓度、泡沫灭火剂有效日期和储量。 3储罐配件应齐全、完好，液位计、呼吸阀、安全阀及压力表状态应正常。 4存放位置和环境对储罐及其配件无不良影响。 5百分比混合器 6混合器型号规格应符合设计要求，液流方向正确。 7阀门启闭应灵活，压力表外观完好、显示正确。 8泡沫产生器 9泡沫产生器型号规格应符合设计要求。 10吸气孔、发泡网及暴露泡沫喷射口，不得有杂物进入或堵塞；泡沫出口周围不应有阻挡泡沫喷射及泡沫流淌障碍物。 11泡沫栓 查看外观，阀门手动打开和关闭应灵活。 5.9.6 泡沫喷头 喷头型号规格应符合设计要求，吸气孔、发泡网不应堵塞。喷头四面不应有阻挡泡沫喷射障碍物，泡沫能直接喷射到保护对象上。 5.9.7 系统功效 应能按设定控制方法正常开启泡沫消防泵，百分比混合器、泡沫产生器、泡沫枪和喷发泡沫应正常。 1气体灭火系统 2瓶组和储罐 3储罐及其组件应固定牢靠，手动操作装置铅封应完好，压力表正面应朝向操作面且压力显示处于设计许可范围值内。 4储罐上应注明灭火剂名称和编号，灭火剂驱动装置和选择阀应有显著分区标志牌且标示正确、清楚，选择阀手动启闭应灵活。 5带有承重装置储罐，其称重装置应正常，并应有原始重量标识。 6高压二氧化碳储罐在灭火剂失重量达成设定值时，应能发出报警信号。 7低压二氧化碳储罐制冷装置应正常运行，温度和压力控制值应符合设定值；储罐上应设置有安全泄压装置。 8储罐存放位置及环境应符合其安全、正常运行要求。 9喷嘴 10喷嘴型号规格符合设计要求，喷口方向应正确、无堵塞现象。 11喷嘴应有表示其型号、规格永久性标志。 12对于多尘或腐蚀性场所，喷头应有对应防护方法。 13气体灭火控制器 14气体灭火控制器技术要求应符合5.3.3.3和5.3.5 要求。 15自动、手动转换功效应正常，手动操作开启方法在灭火控制器处于自动或手动状态时均可实现。 16灭火控制方法所处状态应有显著标志或灯光显示，反馈信号显示应正确。 17系统功效 18防护区内及其入口处声光报警装置和入口处安全标志、紧急启停按钮应正常。 19火灾报警控制器确定火灾报警后延时开启时间应符合设定值。 20其它系统功效应符合GB50263-97 之5.4.2 要求。 21干粉灭火系统 22干粉灭火装置 23灭火装置安装位置符合设计要求，且应在防护对象外靠近防护对象位置。 24当防护对象为可燃液体贮罐时，灭火装置应设置防火堤外专用房间内。 25干粉灭火装置应单独设置，便于操作、维护且有防护方法。 26干粉罐 275.11.2.1 罐体应有显著铭牌且标示清楚，其型号规格、额定工作压力（20 条件下）应符合设计要求。 28罐体外观正常，无显著缺点。 29干粉罐应有超压安全保护装置。 30管道和阀门 31气体管道应清洁，在减压阀前面安装过滤器。 32阀门通道及其接口内径应和干粉罐输送管道内径一致。 33进气阀应设在干粉贮罐底部，并和动力气瓶相连。 34安全阀应安装在干粉罐顶部，不应设在有干粉部位。 35喷嘴 36喷嘴型号规格和设置方位应符合设计要求。 37喷嘴应安装牢靠。 38喷嘴应安装预防湿气进入密封帽；密封帽应能在干粉喷放时自动脱落。 39动力气瓶 动力气瓶压力显示值应符合设计要求，气瓶阀性能良好，减压阀二次压力符合要求值。 40系统功效 41系统应含有自动控制、手动控制和机械应急操作三种开启方法。 42选择阀应含有手动、自动控制功效。 43瓶头阀应含有手动、气动、电动等开启方法。 44手动控制装置应设在防护区外便于操作地方。 45机械应急操作装置应设在贮瓶间或防护区外便于操作地方，并能在一个地点完成释放灭火剂全部动作。 46模拟自动开启 47灭火控制装置和报警控制装置应在接到火灾信号后开启。 48声、光报警装置应符合设计要求。 49联动设备动作正确。 50模拟喷射试验 51灭火系统接到灭火指令后，能可靠正常地开启，试验介质能从被试防护区内每个喷嘴喷出，且喷射通畅。 52在报警和灭火剂释放各阶段相关声、光报警及反馈信号应符合设计要求。 53灭火系统相关联动设备动作正确，符合设计要求。 54干粉输送管道和对应驱动气体管道等设备无显著晃动和机械损伤或堵塞。 55灭火器 56选型、数量及放置地点应符合设计要求。 57灭火器及灭火剂应在使用期内，维修或检验标志及填写内容清楚、明确；报废年限应符合GA 95-19955.2要求。 58筒体应无显著锈蚀和凹凸等损伤，手柄、插销、铅封、压力表等组件应齐全、完好；灭火器型号标识应清楚、完整。 59压力表指针应在绿色区域范围内。 60机械加压送风系统 61风机 62风机铭牌应清楚，技术指标应符合设计要求，并应有注明系统名称和编号清楚标志，信号反馈正常。 63传动皮带防护罩、新风入口防护网应完好。 64风机启、停正常，运转平稳，叶轮旋转方向正确，无异常振动和声响。 65送风阀 66阀体安装应牢靠，无锈蚀及机械损伤。 67送风阀应能手动和自动开启，并可手动复位；开启和复位操作应灵活可靠，关闭时应严密，反馈信号应正确。 68控制柜 69应有注明系统名称和编号清楚标志。 70仪表、指示灯显示应正常，开关及控制按钮应灵活、可靠。 71应有手动、自动切换装置且能可靠切换。 72系统功效 73应能自动和手动开启对应区域送风阀、送风机，并向火灾报警控制器反馈信号。 74送风口风速不宜大于7 m/s。 75防烟楼梯间余压值应为40 Pa50 Pa，前室、适用前室余压值应为25 Pa30 Pa。 76排烟系统 77风机 排烟风机技术要求同5.13.1。5.14.2 排烟阀、排烟防火阀、电动排烟窗 排烟阀、排烟防火阀、电动排烟窗技术要求同5.13.2。 5.14.3 控制柜 控制柜技术要求同5.13.3。 1系统功效 2应能自动和手动开启对应区域排烟阀、排烟风机，并向火灾报警控制器反馈信号。设有补风系统，应在开启排烟风机同时开启送风机。 3排烟口风速不宜大于10 m/s。 4当通风和排烟适用风机时，应能自动切换到高速运行状态。 5电动排烟窗系统，应含有手动和自动开启功效，且启闭灵活、可靠。 6应急照明和疏散指示标志 7应急照明 8照明灯具应牢靠、无遮挡；当采取消防应急照明灯具时，其状态指示灯正常。 9切断正常供电电源后，应急工作状态连续时间不应低于表1 要求。表1 应急照明工作状态连续时间 10疏散照明地面最低水平照度不应低于0.5 1x；对于人员密集场所、避难层，不应低于1.0 1x；对于疏散楼梯间和地下工程，不应低于5 1x。 11配电室、消防控制室、消防水泵房、防烟排烟机房、消防用电蓄电池室、自备发电机房、电话总机房、避难走道和发生火灾时仍需坚持工作其它房间应急照明，其工作面照度不应低于正常照明时照度。 12疏散指示标志 13疏散指示标志应牢靠、无遮挡，疏散方向指示应正确、清楚。 14自发光疏散指示标志，当正常光源变暗后，应能自发光且其亮度应符合GB 15630-1995 之 15要求，连续时间不应低于20 min。 16灯光疏散指示标志，状态指示灯应正常。工作状态时，灯前通道地面中心照度不应低于 17 1x。切断正常供电电源后，应急工作状态连续时间不应低于表2 要求。 建筑类别 应急疏散照明工作状态连续时间（min） 消防应急照明工作状态连续时间（min）建筑高度超出100m高层建筑 30 90 其它建筑 20 90 表2 应急工作状态连续时间表 建筑类别 应急工作状态连续时间（min） 建筑高度超出100m 高层建筑30 其它建筑 20 1防火分隔设施 2防火门 3组件齐全完好，应启闭灵活、关闭严密。 4防火门开启后应能自动闭合，双扇防火门应能按次序关闭；关闭后应能从内、外两侧人工开启。 5电动常开防火门，应在火灾报警后自动关闭并反馈信号。 6设置在疏散通道上、并设有门禁系统防火门，应能自动和手动解除门禁。 7防火卷帘 8组件应齐全完好，紧固件应无松动现象。 9现场手动、远程手动、自动控制和机械操作应正常，关闭时应严密。 10运行时应平稳顺畅、无卡涩现象。 11防火卷帘接到火灾报警指令后，应直接下降至地面，并应向火灾报警控制器反馈信号。 12电动防火阀、挡烟垂壁 13应安装牢靠，无锈蚀及机械损伤。 14防火阀应能手动和自动开启，并可手动复位；开启和复位操作应灵活可靠，关闭时应严密，反馈信号应正确。 15挡烟垂避高度符合设计要求。 16消防电梯 17设置在首层消防电梯迫降按钮，应含有透明保护方法；当触发迫降按钮后，能控制消防电梯下降至首层，此时其它楼层按钮不能呼叫控制消防电梯，而只能在轿厢内控制。 18轿厢内专用对讲电话通话应正常、音质清楚。 19联动控制消防电梯，由消防控制设备应能手动和自动控制电梯回落首层，并接收反馈信号。6 检测方法 1通常要求 2检验各消防设施组件和设备铭牌、标志、出厂产品合格证、消防产品符正当定市场准入规则证实文件、消防电梯检测合格证、灭火剂使用期等。 3查看系统组件和设备、管道、线槽及支吊架等外观和设备和管道有没有泄漏现象。 4检验采取绝缘电阻测试仪测量导线和电缆线间、线对地间绝缘电阻值统计；检验采取接地电阻测试仪测量系统接地电阻值统计。 5检验检测用仪器、仪表、量具等计量检定合格证及使用期。 6采取查对方法检验时，应和设计、验收等相关技术文件对比。 7应逐项统计各消防设施检测结果及仪表显示数据，填写检测统计表，并和上一次检测统计表对比。表3 给出了检测统计表基础样式。 8检测过程中采取对讲设备进行联络，完成检测后将各消防设施恢复至正常警戒状态。 表3 建筑消防设施检测统计表 9消防供配电设施 10消防配电 11查对消防配电方法，查看消防控制室及各消防设施最末一级配电箱标志，和仪表、指示灯、开关和控制按钮。 12查对各相关部位配电方法及配电箱控制方法及操作程序，并进行试验： 13自动控制方法下，手动切断消防主电源，观察备用消防电源投入及指示灯显示。 14手动控制方法下，在低压配电室应先切断消防主电源，后闭合备用消防电源，观察备用消防电源投入及指示灯显示。 15查看最末一级配电箱运行情况。 16自备发电机组 17发电机 18查看发电机铭牌、仪表和指示灯。 196.2.2.1.2 自动控制方法开启发电机并用秒表计时，30 s后查对仪表显示及数据、并观察机组运行情况，试验时间不应超出10 min。 20手动控制方法开启发电机，查看输出指标及信号。 21查看发电机房通风设施，对设有机械换气设备机房手动开启换气设备，观察其运行情况。 22储油设施 23查看油位计及油位，按发电机用油量查对储油箱内储油量。 24依据机房环境条件，查对燃油标号。 25火灾自动报警系统 26火灾探测器 27点型感烟探测器 28采取发烟装置向探测器施放烟气，查看探测器报警确定灯和火灾报警控制器火警信号显示。 29消除探测器内及周围烟雾，手动复位火灾报警控制器，观察探测器报警确定灯在复位前后改变情况。 30线型光束感烟探测器 31根据GB 14003-附录A中表A1选择滤光片； a) 减光值1.0 dB； b）在减光值为1.0 dB10.0 dB 之间依次变换滤光片； c) 减光值大于10 dB。 32分别将上述不一样减光值滤光片置于相向发射和接收器件之间，并尽可能靠近接收器光路上，同时用秒表开始计时。在不改变滤光片设置情况下，查看30 s 内火灾报警控制器火警信号、探测器报警确定灯动作情况。 33点型、线型感温探测器 34点型感温探测器 35可复位点型感温探测器，使用温度不低于54 热源加热，查看探测器报警确定灯和火灾报警控制器火警信号显示；移开加热源，手动复位火灾报警控制器，查看探测器报警确定灯在复位前后改变情况。 36不可复位点型感温探测器，采取线路模拟方法试验。 37线型感温探测器 38可恢复型线型感温探测器，在距离终端盒0.3 m 以外部位，使用55 145 热源加热，查看火灾报警控制器火警信号显示；移开加热源，手动复位火灾报警控制器，查看探测器报警确定灯在复位前后改变情况。 39不可恢复型线型感温探测器，采取线路模拟方法试验。 40火焰（或感光）探测器 41在探测器监视视角范围内、距离探测器（0.551.00）m处，放置紫外光波长280 nm或红外光波长850 nm光源，查看探测器报警确定灯和火灾报警控制器火警信号显示； 42撤消光源后，手动复位火灾报警控制器，查看探测器确定灯动作情况。 43可燃气体探测器 44试验气体选择应符合GB 153221994 5.1.6 要求。 45向探测器释放对应试验气体，观察报警响应时限内报警控制器显示情况。 46手动报警按钮 47触发按钮，查看火灾报警控制器火警信号显示和按钮报警确定灯。 48先复位手动按钮，后复位火灾报警控制器，查看火灾报警控制器信号显示和按钮报警确定灯。 49火灾自动报警控制器 50火灾报警控制器 51触发自检键，对面板上全部指示灯、显示器和音响器件进行功效自检。 52切断主电源，查看备用直流电源自动投入和主、备电源状态显示情况。 53在备用直流电源供电状态下，进行断路故障报警及火警优先功效、二次报警功效检测； 54模拟探测器、手动报警按钮断路故障，查看故障显示。 55断路故障报警期间，采取发烟装置或温度不低于54 热源，前后向同一回路中两个探测器施放烟气或加热，查看火灾报警控制器火警信号、报警部位显示及统计。每个探测器检测后，只消音，不复位。 56用万用表测量火灾报警控制器联动输出信号。 建筑物名称 检测时间建筑 消防 设施 类别 消防供配电设施 消防炮 干粉灭火系统 消防专用电话 消防电梯 火灾自动报警系统 消防给水设施 消火栓 自动喷水灭火系统 泡沫灭火系统 气体灭火系统 机械加压送风系统 机械排烟系统 应急广播系统 消防分隔设施 应急照明和疏散指示标志 灭火器 （注：请在相关项前“”内划“”） 检测项目 检测部位 检测内容 检测结果 备注： 建筑消防设施检测统计人： 57恢复主电源，查看主、备电源状态显示情况。 58系统复位，恢复到正常警戒状态。 59火灾报警显示盘 在火灾报警控制器检测过程中，同时查看火灾报警显示盘显示。 1消防联动控制设备 2对面板上全部指示灯、显示器和音响器件进行功效自检。 3切断主电源，查看备用直流电源自动投入和主、备电源状态显示情况。 4在备用直流电源供电状态下，进行下列检测： 5查对消防控制设备联动控制功效和逻辑控制程序。 6在接线端子处，模拟消防联动控制设备和输入/输出模块间连线
