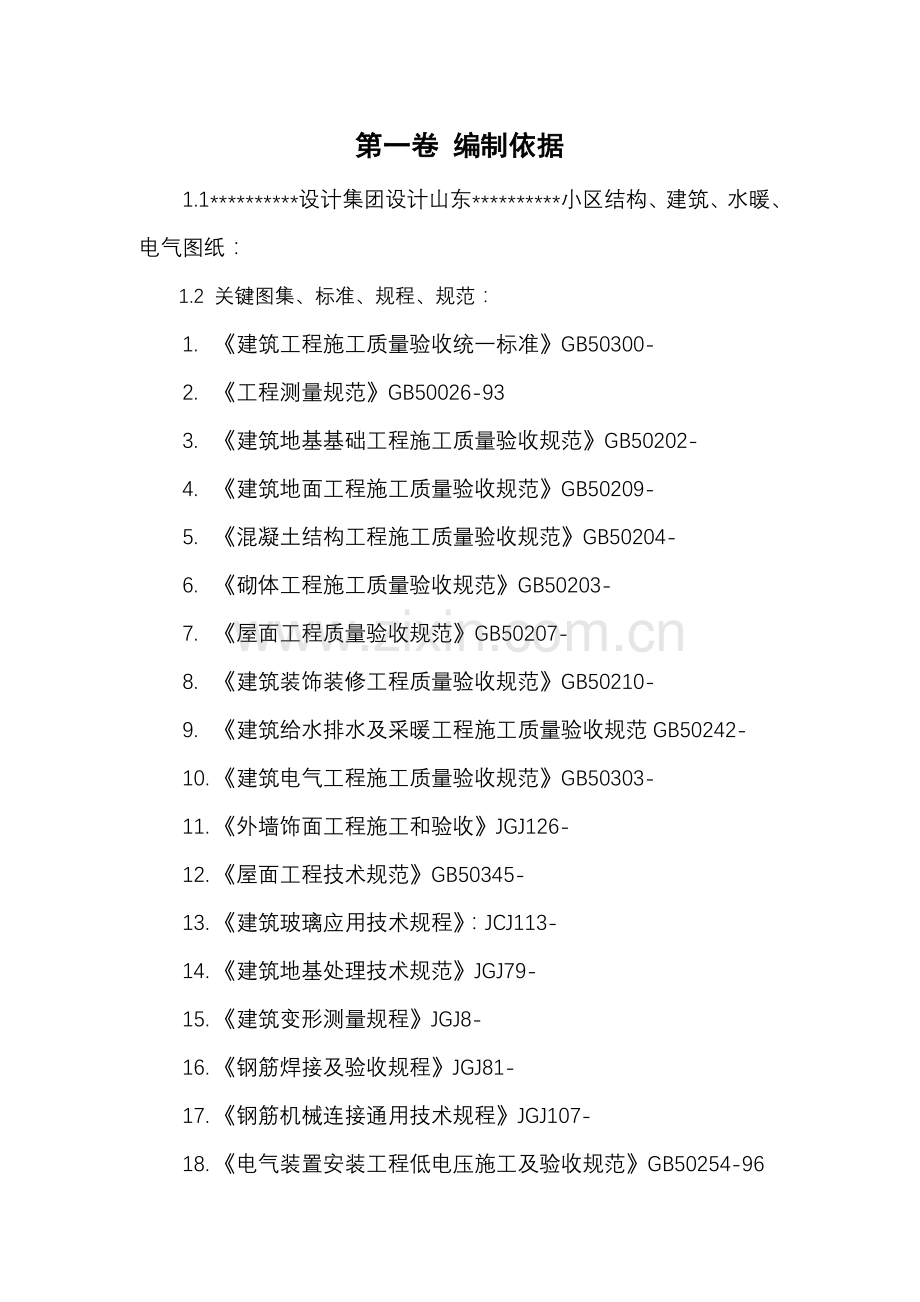

第一卷 编制依据
1.1**********设计集团设计山东**********小区结构、建筑、水暖、电气图纸：
1.2 关键图集、标准、规程、规范：
1. 《建筑工程施工质量验收统一标准》GB50300-
2. 《工程测量规范》GB50026-93
3. 《建筑地基基础工程施工质量验收规范》GB50202-
4. 《建筑地面工程施工质量验收规范》GB50209-
5. 《混凝土结构工程施工质量验收规范》GB50204-
6. 《砌体工程施工质量验收规范》GB50203-
7. 《屋面工程质量验收规范》GB50207-
8. 《建筑装饰装修工程质量验收规范》GB50210-
9. 《建筑给水排水及采暖工程施工质量验收规范GB50242-
10. 《建筑电气工程施工质量验收规范》GB50303-
11. 《外墙饰面工程施工和验收》JGJ126-
12. 《屋面工程技术规范》GB50345-
13. 《建筑玻璃应用技术规程》：JCJ113-
14. 《建筑地基处理技术规范》JGJ79-
15. 《建筑变形测量规程》JGJ8-
16. 《钢筋焊接及验收规程》JGJ81-
17. 《钢筋机械连接通用技术规程》JGJ107-
18. 《电气装置安装工程低电压施工及验收规范》GB50254-96
19. 《给水排水管道工程施工及验收规范》GB50268-97
20. 《电气装置安装工程工程电气照明装置施工及验收规范》GB50259-96
21. 《建筑电子工程施工质量验收规范》GB50303-
22. 《智能建筑工程质量验收规范》GB0339-

第二卷 工程概况
2.1 工程介绍：
序号
项 目
内 容
1
工程名称
山东**********小区项目
2
工程业主
邹城市宏城置业
3
设计单位
**********设计集团
4
监理单位
济宁市东方建设工程监理有限责任企业
5
施工单位
**********建筑工程有限责任企业
6
建筑面积
80128.14m2
7
工程地点
邹城市科技生态新城
8
质量目标
合格工程
9
结构形式
框架-剪力墙结构
10
基础形式
筏板基础
2.2 建筑设计概况：
序号
项目
内 容
1
功效
住宅及商业
2
建 筑

规 模
建筑总面积（m2）
80128.14ｍ２
建筑
层数
地上
六层、十一层
地下
一层、两层
4
屋面
非上人保温屋面
5
外墙
涂料饰面保温外墙
6
内墙面
面砖墙面，乳胶漆墙面
7
顶棚
涂料顶棚、腻子顶棚
8
地面
铺地砖楼面，水泥楼面；
8
门窗
铝合金门窗
9
内墙
蒸压加气混凝土砌块砖填充墙，局部为钢筋混凝土剪力墙
10
外墙
蒸压加气混凝土砌块砖填充墙
11
防水
基础底板
防水混凝土P6，SBS4+3型防水卷材
地下室
防水混凝土P6，SBS4+3型防水卷材
室 内
厕浴间采取聚氨脂防水涂膜
屋 面
SBSSBS3+3型防水卷材
12
节能
保温
聚苯乙烯泡沫板

2.3 结构设计概况：

持力层土质情况
粘质粉土
地基承载力标准值
190kPa
基础类型
筏板基础
结构形式
现浇框架－剪力墙结构
结构要求
主楼和车库衔接处设置后浇带
抗震等级
剪力墙
四级
抗震设防烈度
框架
四级
六度
混凝土强度等级
混凝土垫层
首层以下
二层及二层以上
梁板
墙柱
C15
C30P6
C30
C30
钢筋接头
型 式
当d≥Φ22时，采取等强直螺纹机械连接，当Φ14≤d＜22时，采取焊接连接（竖直钢筋电渣压力焊，水平钢筋闪光对焊），当d<Φ12时采取搭接连接
钢筋类别
Ⅰ级钢：φ6.5mm
Ⅲ级钢：Φ6、8、10、12、14、16、18、20、22、25mm
结构尺寸
钢筋砼剪力墙
200mm、250mm
底板厚度
400、600 mm
2.4暖卫系统概况：
系统名称
管材
连接方法
保温
防腐
采暖
焊接钢管
DN≤32丝接
DN≥40焊接
玻璃棉管壳
防锈漆银粉各两道
给水
PPR管
热熔连接
玻璃棉管壳

消火栓
无缝钢管
DN≤100丝接
DN＞100法兰连接
岩棉管壳
防锈漆银粉各两道
排水
PVC-U
胶粘
玻璃棉管壳

2.5电气专业设计概况：
序号
项目
系统介绍
1
变配电系统
两路380V/220V电源进线，一路供照明用电，一路供动力用电，引入地下地下一层总配电箱。
2
动力
系统
干线以金属线槽敷设为主，支线穿钢管沿楼板及墙体暗配。关键包含：空调、风机、水泵等设备。
3
照明
系统
包含公用照明，事故照明，大部采取一般荧光灯，共用照明为备用电源自投。
4
防雷
接地
为三级防雷建筑，利用基础底板钢筋作为接地体，屋面避雷带，利用结构内钢筋做防雷引下线和接地极相连接。
5
消防
系统
采取总体保护方法，一层设消防报警中心内设火灾自动报警装置、消防控制联动设备、消防电话总机、消防广播设备。
6
弱电系统
电话、电视系统、综合布线系统、闭路电视系统、
2.6周围地形、地物概述：
项目建址原为棚户区居民居住地，拆迁后房屋砖、混凝土基础均在开挖线内，开工早期地下水位自原始地坪以下2.5处左右，拆迁后形成建筑垃圾覆盖整个项目所在地，项目四面原有混凝土道路供施工通行。
2.7 施工用地和水、电等条件
现场建设临时设施约平方米，建设单位提供1000KVA施工电源，我单位从甲方指定配电房内下设4个一级配电箱，施工用水由施工单位自行打井（D=500mm 三眼）供给，布PE管径DN100供水管绕场区呈环形设置。
第三卷 本工程施工难点和对策
3.1 本工程施工难点和对策
3.1.1 特点和难点
建筑结构轴线、标高、垂直度常规施工方法极难控制。
3.1.2 对策方法
1、垂直度控制
（1）控制垂直度是确保建筑质量基础，也是关键步骤之一。为了控制建筑大楼垂直度，首先依据各栋号楼部署情况，先将各栋各个边角柱位置确定。在安装各个边角柱模板时，沿柱外层上弹出厚度线，立模、加支撑，采取吊线方法测定立柱垂直度：在确保垂直度100％后，对准模板外边线加固支撑、浇筑混凝土。
（2）过程中垂直度控制，应用激光铅锤仪加重锤进行双重较验，这么更能增添垂直度正确性，同时加上内、外双控使高层建筑竖向投测误差能减小到最低程度。
2、轴线控制
（1）轴线传输。脚手架和施工层同时向上，造成从外围部分基准点无法引测。所以在±0.00结构施工复核轴线无误后，以—层楼面为基准在最长纵横向预埋多块200×200×8mm钢板，在钢板上标出控制轴线或主轴线控制点：二层及以上施工时，以一层楼面为基准在每层楼面对应位置留设 200×200mm方洞，采取激光铅垂仪引测下层楼面控制点，再用经纬仪及钢卷尺进行轴线校正，放出各层轴线和细部尺寸线。
3、标高线控制
（1）在每层预控轴线最少四个洞口（通常高层最少要由3处向上引测）进行标高定位，同时辅以多层标高总和复核，然后辅以水准仪抄平，复核此四点是否在同一水平面上，以确保标高正确性。
（2）这其中对四个洞口标高本身正确性要求提升，因施工过程中模板、浇筑、加载等原因，洞口标高可能失去基准作用。为此必需确保引测点可靠性，加强洞口处模板支撑，同时辅以直径为12钢筋控制该部位楼面厚度，确保标高正确。
（3）在各栋四角、四面含有条件处设置层高、累计层高复核点，每层向上全部附以该位置进行复核，预防累计误差过大。层面标高复核过程中必需实现每层面四个洞口控制点和外层高复核点在同一水平面上方能确定标高正确性，达成标高控制目标。
3.2 建筑强度控制
强度关键是指混凝土强度。施工周期长，气候及工作条件影响原因多，有时会发生混凝土强度离散性大，甚至不合格。以下为控制好混凝土强度方法：
1、选择口碑信誉好混凝土供给商。
2、严格养护制度
本工程拟采取泵送商品混凝土。泵送商品混凝土不仅能缩短施工周期，而且能改善混凝土施工性能。但在一些工程上使用表明，在配比、原材料、振捣控制严格情况下，仍出现混凝土强度不足。分析其原因，多为因抢工期，而造成养护时间严重不足。据相关教授测试结果，其强度比全湿养护28天：全湿养护3天：空气中养护28d分别为2：1.5：1.由此可见养护关键性。
（1）对大致积浇筑量大混凝土有养护方案，从养护开始至养护结束应有专员负责，从主观意识上要对养护有足够认识。养护方案中应从人员、水源、昼夜、覆盖等多方面方法进行考虑，不漏关键关键细节。
（2）加强养护期督查。对养护所采取方法及现场养护情况进行跟踪统计，立即发觉问题，确保养护有效性。
3.3 安全管理
因为本工程施工周期长、露天高处作业多、工作条件差，和在有限空间要集中大量人员密集工作，相互干扰大，所以安全问题应作为关键工作来抓，在此对安全管理综述以下关键控制点：
1、脚手架
（1）建筑脚手架经充足计算，依据工程特点和施工工艺编制脚手架方案应附计算书(详见第四章第七节)。
（2）架体和建筑物结构拉结：二步三跨，刚性连接或柔性硬顶。
（3）脚手架和防护栏杆：施工作业层应满铺，密目式安全网全封闭。
（4）材质：钢管Q235（3#钢）钢材，外径48mm，内径35mm，焊接钢管、扣件采取可锻铸铁。
（5）卸料平台：有计算书和搭设方案，有独立支撑系统。
2、模板工程
（1）施工方案：应包含模板及支撑设计、制作、安装和拆模施工程序，同时还应针对泵送混凝土、季节性施工制订针对性方法。
（2）支撑系统：应经过充足计算，绘制施工详图。
（3）安装模板应符合施工方案，安装过程应有保持模板临时稳定方法。
（4）拆除模板应按方案要求程序进行先支后拆，先拆非承重部分。拆除时要设警戒线，专员监护。
3、施工用电
（1）必需设置配电房，两级保护，三级配电，施工机械实现“四个一”；施工现场专用中心点直接接地电力线路供电系统中心采取TN—S系统，即三相五线制电源电缆。
（2）接地和接零保护系统：确保电阻值小于规范要求。
（3）配电箱、开关箱：采取三级配电、两级保护，同时两级漏电保护器应匹配。

第四卷 施工布署
4.1 工程目标
4.1.1 质量目标：实现对业主质量承诺，以领先行业水平为目标，严格根据协议条款要求及现行规范标准组织施工，工程一次验收合格率达100%，分部工程优良率达成80%以上。观感质量得分率90以上。结构工程按济宁市优质结构标准施工，工程质量优良。
4.1.2 安全目标：
(1)无人身重伤及以上伤亡事故；
(2)无交通死亡事故；
(3)无重大行车事故；
(4)无等级火灾事故。
4.1.3 工期目标：
协议工期为400天，开工日期为09月07日，完工日期为10月12日；
4.1.4 现场管理目标：创建山东省安全文明达标工地。
本工程在施工现场管理中利用计算机应用及信息技术管理：
（1）边坡及周围建筑物采取计算机变形检测、信息处理技术；业主、监理、施工单位之间计算机局域联网信息共享技术；微机成本分析、网络计划、资料管理等，将技术交底、施工日志等技术、施工资料经过信息管理系统公布，使之传输快速、立即。
（2）施工现场闭路监视系统；在施工现场各个部位设摄像探头，对全部施工工序进行全程电视监控，经过现代化管理手段，将图象集中于各主管部门，便于集中管理。
（3）电视闭路监视系统组成：系统由前端摄像设备、中间信息传输线和控制中心组成。
1）前端设备：由彩色低照度CCD摄像机，多种规格镜头，云台，解码器，防护罩等组成。
2）控制中心设备组成：控制中心有中心控制图象切换矩阵，多种规格监视器，画面分割器，长时间录象机，交流稳压电源等组成。
3）主控室设在项目经理办公室，甲方现场领导办公室，监理现场领导办公室，现场派出所设分控。
4.2 管理组织机构
4.2.1 组织机构：本工程按项目法组织施工，项目经理选派负担过大型工程项目管理，并含有丰富施工管理经验国家一级项目经理担任；项目总工选派含有较高技术业务素质和技术管理水平、并有创长城杯管理经验工程技术人员担任。项目经理部对本项目标人、财、物根据项目法施工管理要求实施统一组织、协调、管理，严格实施ISO9002质量标准，确保本项目质量体系连续、有效地运行。确保实现协议要求工期，工程质量达成优良、创山东省安全文明工地预定目标。
项目部班子关键组员及各关键组室职责：
（１）领导班子：由项目经理、项目副经理、项目总工程师组成，对施工项目进行成本、安全、质量、进度和创优及文明施工等管理。
（２）技术组：负责编制工程实施性施工组织设计，对特殊过程编制作业指导书，对关键工序编制施工方案，对分项工程进行技术交底，组织技术培训，办理工程变更，立即搜集整理工程技术档案，组织材料检验、试验、施工试验和施工测量，检验监督工序质量，调整工序设计，并立即处理施工中出现一切技术问题。
（３）施工组：负责组织施工实施，安全文明施工及劳动组织安排，工程质量管理;负责各劳务分包和工程分包协调管理。
（４）安质组：负责施工现场安全防护、文明施工、工序质量日常监督检验工作。
（５）物资组：负责工程材料及施工材料和工具购置、运输，监督控制现场多种材料和工具使用情况等。
（６）机械组：负责施工机械调配、进场安装及维修、保养等日常管理工作,确保机械处于良好运行状态。
（７）核实组：负责工程款回收，工程成本核实，工程资金管理，编制工程预算、决算，验收及统计等工作。
（８）综合办公室：负责文件管理，劳资管理，后勤供给及和地方政府管理部门对外工作联络及接待工作。
以上各组在经理部领导班子领导下，统一协调，各尽其责，立即处理施工过程中出现多种问题，确保优质、高效完成施工任务。
4.2.2 管理体系：管理机制采取项目法施工管理。质量体系经认证并符合GB/T19002—1994idt ISO9002：1994标准。
4.2.3 关键施工技术工人配置：
木工：80人 钢筋工：70人 架子工：40人 瓦工：20人
混凝土工： 40人 电工：15人 水暖工：15人
总计：280人，高峰期：400人。
4.3 施工布署
4.3.1 项目经理部下设作业队及分工：
（１）结构施工队：负责主体结构工程施工。
（２）瓦工作业队：负责砌筑工程、内外墙抹灰、内外墙面砖、楼地面工程施工。
（３）油工作业队：负责油漆、粉刷工程施工。
（４）木工作业队：负责内外门窗安装和吊顶工程施工。
（５）防水作业队：负责地下室外防水、屋面防水、厕浴间防水工程施工。
（６）电气工程作业队：负责管道预埋、管线敷设、电气设备安装调试工作。
（７）水、暖、通风工程作业队：负责水暖安装、配件预埋，空洞预留及管线敷设、水暖及通风设备安装调试工作。
4.3.2 施工段划分：
整个工程按主楼和车库交接后浇带划分为流水段，主楼同一层面划分一个施工段，车库按后浇带划分若干个施工段。
4.3.3 垂直运输：各栋号分别设置一台垂直运输设备63型塔吊，负责基础及主体结构模板、钢筋及零星混凝土垂直运输；在建筑物混凝土浇筑采取汽车泵浇筑；装修期间，在建筑物中部设一座双笼电梯，负责砌筑、装修材料垂直运输。
4.3.4 砼浇筑：基础及主体结构混凝土关键采取商品混凝土，混凝土罐车运输到工地，由汽车泵输送至浇筑部位。
4.3.5 本工程模板体系：剪力墙、独立柱、顶板、梁均采取木模板。
4.3.6 脚手架工程：主体结构防护及外装修均采取双排钢管脚手架，外脚手架外侧挂绿色密目网。墙体砌筑及室内装修采取工具式脚手架。
4.3.7 中间验收：本工程拟分二次进行结构验收，第一次验收地下室，第二次验收主体完成。砌筑工程在顶板模板拆除且结构验收后立即插入施工，初装修在结构验收后分阶段、分层进行，初装修工程及水电管道安装采取交叉作业；精装修在屋面防水工程完成后从上往下进行。精装修大面积展开前先做样板间，验收合格后全方面进行装修。
4.4 施工准备工作
4.4.1 技术准备工作：
（１）项目总工组织各专业技术人员认真学习设计图纸，领会设计意图，做好图纸会审。
（２）针对本工程特点进行质量策划，编制工程质量计划，制订特殊工序、关键工序、关键工序质量控制方法。
（３）依据施工组织设计，编制分部、分项工程施工技术方法，做好技术交底，指导工程施工。
（4）编制施工预算，提出关键材料用量计划。
4.4.2 劳动力及物质、设备准备工作：
（１）组织施工力量，做好施工队伍编制及其分工，做好进场三级教育和操作培训。
（２）落实各组室人员，制订对应管理制度。
（３）依据预算提出材料供给计划，编制施工使用计划，落实关键材料，并依据施工进度控制计划安排，制订关键材料、半成品及设备进场时间计划。
（４）组织施工机械进场、安装、调试，做好开工前准备工作。
4.4.3 施工现场及管理准备工作：
（１）做施工总平面部署（土建、水、电）并报相关部门审批。按现场平面部署要求，做好施工场地围挡和施工三类用房施工，做好水、电、消防器材部署和安装。
（２）按山东省、市要求做好场区施工道路路面硬化工作。
（３）抓紧和地方政府各相关部门接洽，疏通关系，办理开工前各项手续，确保施工顺利进行。
（４）完成协议签约，组织相关人员熟悉协议内容，按协议条款要求组织实施。

4.5 施工现场平面部署
4.5.1 给水：
1）从自备井中接100水管作为施工、生活供水主管道；
2）围绕施工现场敷设管径DN100 消防环线，设室外消火栓，配25米水龙带，19毫米水枪。消火栓设昼夜显著标志，消火栓周围3米范围内不得堆放其它物品；
3）环线引管径DN32支管供搅拌站用水；
4）从环线引支管，枝状分布。分供办公生活区、大门冲洗用水；
5）沿结构设管径DN65生产消防竖管，每层设DN65消火栓，配25米水龙带，19毫米水枪。冬施时外露部分做50mm厚岩棉保温；
6）从竖管引管径DN32支管，加截门。用软管引至施工作业面，供施工生产用水。
4.5.2 排水
１）施工现场地面硬化，并形成一定坡度。雨废水有组织排至沉淀池；
２）在大门处设冲洗水槽，负责车辆清洗；
３）施工现场设沉淀池。现场污废水经沉淀处理后排出；
４）沉淀池定时清掏；
4.5.3 临时用水量计算：
q1=k1ΣQ1·N1·K2/（8×3600）=1.1[(80×300+10×300)/3600×8]）×1.5
=1.55L/S
q1：施工用水量
k1：未估计施工用水系数，取1.1
Q1：日工程量
N1：施工用水定额
K2：用水不均衡系数，取1.5
按每日砼养护量为80 m3，每日砂浆用量为10m3计算。
（2）施工现场生活用水量：
q2=p1·N2·K2/（t×3600）=（300×80×20/（6×3600）=2.22L/S
q2：施工现场生活用水量
P1：为施工现场人员总数
N2：施工现场生活用水定额
K2：为施工现场生活用水不均衡系数，取2
T：为高峰用水时间，按6小时计算
（3）现场消防用水量：
q3：按施工手册取10 L/S
q1＋q2＝3.75 L/S
q1＋q2< q3
故总用水量Q＝q3＝10 L/S
（4）管道选择：
d=(4q/1000πv)1/2=(4×10/π×1.6×1000) 1/2＝0.089 mm
故管径选为DN＝100 mm
其中V为经济流速选为1.6 m3/s
4.5.4 施工临时用电：
依据施工现场实际情况来部署施工临时用电线路走向、配电箱位置及照明灯具位置。电源电缆引下依据现场用电负荷确定电缆截面。现场部署，均按三级配电，二级保护。
本工程临时用电均从甲方提供电源引出，并进入本施工现场红线内，在红线内设总配电箱，从甲方提供电源位置采取三相五线制配线引入总配电箱。施工现场内配电方法采取TN-S系统，并在总配电箱处做反复接地一组，接地电阻小于4 W。消防水泵电源由总配电箱上口接，不得经任何开关控制。其它内容严格实施《施工现场临时用电安全技术规范》JGJ46-88。
4.5.5 临时用电量计算：
(１)塔吊、外用电梯：
取Ｋx=0.3 cosφ=0.7 tgφ=1.02
Pj1=0.3×（35+30）=19.5KW
Qj1=Pj1×tgφ=19.9Kvar
（2）钢筋加工机械及木工加工机械：
取Ｋx=0.3 cosφ=0.75 tgφ=0.88
Pj2=0.3×（3×2+4×1+15×1+24×3+3+7.5+7.5）=34.5KW
Qj2=Pj2×tgφ=30.4Kvar
（3）各类焊接设备：
取Ｋx=0.35 cosφ=0.45 tgφ=1.98
Pj3=0.35×24×6=50.4KW
Qj3=Pj3×tgφ=99.8Kvar
（4）搅拌机：
取Ｋx=0.7 cosφ=0.68 tgφ=1.08
Pj4=0.7×7.5=5.3KW
Qj4=Pj4×tgφ=5.7Kvar
（5）震捣器（平板式、插入式）：
取Ｋx=0.7 cosφ=0.65 tgφ=1.17
Pj5=0.7×（1.1×1+1.1×15）=12.3KW
Qj5=Pj5×tgφ=14.4Kvar
（7）其它用电：
取Ｋx=1 cosφ=0.8 tgφ=0.5
Pj7=1×50=50KW
Qj7=Pj7×tgφ=25Kvar
取同期系数Kp=Ka=0.9
Pj（1-6）=0.9×（19.5+34.5+50.4+5.3+12.3+4.9）=114.2KW
Qj（1-6）=0.9×（19.9+30.4+99.8+5.7+14.4+5.6）=158.2Kvar
总负荷：
Sj={[Pj（1-6）+Pj7]2+[Qj（1-7）+Qj8]2}1/2
=[（114.2+50）2+（158.2+25）2]1/2
=445.8KVA
考虑变压器本身损耗
Pb=0.02Sj=0.02×245.8=4.9KW
Qb=0.08Sj=0.08×245.8=19.7Kvar
Sb=（Pb2+Qb2）1/2=20.3KVA
系统总容量为计算总负荷+变压器损耗=466.1KVA

第五卷 关键分部分项施工方案
5.1测量方案
5.1.1 施工测量准备工作：
（１）了解工程总体布局、定位及标高情况。
（２）对图纸进行校核。
（３）确定放线精度。
（４）测量设备、仪器确保在使用期内。
5.1.2 建筑定位放线：
（１）建筑物平面控制网测设：建筑物平面控制网定位依据建筑为设计院给定国家坐标点。
１）平面控制网精度要求：依据建筑结构和使用特点，布网精度为二级，测角中误差为 ±12"，边长相对误差为 1/15000。
２）距离丈量方法：距离丈量采取I级钢尺，丈量时必需使用弹簧秤，并进行往返测量。并考虑尺长、温度、倾斜、拉力等各项更正数。具体公式为：
（考虑采取标准拉力，则拉力更正数不计）
式中：L---丈量时钢尺读数 t0---判定时标准温度
L0---实际距离 a---钢尺线膨胀系数
L实---钢尺实际长度 t---测量时实际温度
L明--钢尺名义长度 h---两端高差
３）角度测设方法：图1-1所表示： 依据已知起始方向，测设角度α：用正倒镜法测出∠AOB1后，用经纬仪正确测设出∠AOB1=α1，α1和α差为β，过B1点作OB1，并量取距离。
（２）建筑物高程控制网测设：高程引入采取原场区内已知水准点进行测设，本工程布设4个临时水准点，组成建筑物高程控制网，控制网测量采取附和测法。闭合差要求： L：为附和线路长度。
（３）测设轴线控制桩：依据已布好建筑物平面控制网，测设轴线控制桩，测设时以两端控制桩为准，测定该边控制桩，并校核各桩间距，精度同平面控制网。
5.1.3 基础开挖和基础施工放线：
（1）基础开挖放线
1）依据轴线控制点，按图纸尺寸撒出基槽开挖上下口控制线，基槽上口控制线许可偏差为+50mm、-20mm，基槽下口控制线许可误差为±10mm。
2）基础开挖靠近槽底时，随时跟着挖土机作业进行抄平，立即在基底按3m×3m设标高控制点，并在槽壁上测设出标高控制桩。基底标高控制点许可误差为±10mm。
3）基础钎探完后，在基底上测设垫层标高，每隔2米测设一个标高并做上灰饼。
（2）基础施工放线：
1）做完防水保护层后，检验防水保护层标高。
2）以建筑物平面控制网为依据，校测建筑物外廓轴线控制桩无误后，用经纬仪以正倒镜挑直法将控制线投测在基底防水保护层上，投测许可误差为±３mm，经闭合校测后，按设计图纸测设出轴线及墙、柱、门窗洞口位置线。
5.1.4 结构施工测量：
（１）结构竖向投测：
工程采取激光经纬仪天顶内控法进行竖向投测。在每个流水段内设四个内控点，控制点设在首层楼面上，采取200×200×10预埋铁板做控制点（加活动盖板保护）。二层以上结构施工时，均在控制点上方预留200×200方孔，设有机玻璃十字丝接收靶。激光经纬仪设在首层控制点上对准接收靶，照准部进行水平向360°回转，当回转圆心同接收靶某圆心轨道重合时即确定了轴线投测点位置，并采取正倒镜法校核。
（２）施工层放线：放线前应在平面上校核轴线，闭合后测设细部轴线，后以此为准测量墙、柱、梁、洞口边线，各部位放线许可误差为：
项 目
精 度
主轴线
±10 mm
细部轴线
±2 mm
墙、柱边线
+3 mm
门窗洞口线
+ 3 mm
（３）高程竖向传输：
1）工程主体结构施工时，确保传输到施工楼层标高点不少于3个，方便进行相互校核。
2）标高传输许可误差：
项 目
精 度
层 间
±3 mm
总 高
±10 mm
3）各层标高传输起始点均以首层+50cm控制线为准，以预防层间误差积累，标高传输时采取钢尺沿铅直方向（经纬仪配合）向上量至施工层。钢尺丈量时应考虑各项更正数。
（４）钢筋混凝土墙体、柱施工测量：
１）墙、柱钢筋绑扎完成后，在竖向主筋上测设标高点，用油漆标注，作为支模和浇筑混凝土依据。测法是以首层+50mm线为准向上传输三个标高控制点，当校差小于3mm时，以其平均点引测水平线，抄平时，水准仪一次精平，水平线许可误差为±3mm。
２）柱支模后，用经纬仪校核模板垂直度，校核时用经纬仪在相互垂直两轴线上同时测量当观察面为不等截面时，经纬仪必需安置在轴线上，当观察面为等截面时，经纬仪中心和轴线间水平夹角小于15°。
5.1.5 装修工程施工测量：
（１）地面工程施工测量：
１）标高传输方法采取在楼梯间和窗口处进行传输。
２）测设+50 cm水平控制线：+50 cm水平控制线测设许可误差应符合测表1要求。室内+50 cm水平线是控制地面标高、门窗安装等项目标关键依据，在弹墨线时应注意墨线宽度不得大于 1 mm。预防误差扩大。
测表1:
项 目
精 度 要 求
水平线
（室内、室外）
1 每3 m两端高差小于±1 mm。
2 同一条水平线标高许可误差为±3 mm。
铅垂线
室内
经纬仪两次投测校差小于2 mm
室外
高于1/3000
３）用水准仪检测地面面层平整度和标高时，水准仪间距应符合以下要求：大厅应小于5 m、房间应小于2 m。
（２）门窗安装施工测量：
１）从建筑最顶层找出外窗口边线，用线坠将边线向下引测，并采取经纬仪进行校核以确保精度。其精度应符合测表1要求。
２）门窗口水平位置由室内+50 cm水平控制线确定，向上反到窗下皮标高，并弹线找直。各门口应从水平控制线测设门口上皮标高并拉通线，确保全部门在同一水平线上。其精度应符合测表1要求。
5.1.6 屋面施工测量：
依据图纸要求排水坡度，在女儿墙上弹出找坡层控制线；
依据防水卷材卷上立面高度，在女儿墙上弹出卷材上口位置控制线，以确保卷材上口平齐。

5.2 土方开挖及边坡支护
5.2.1 土方开挖
（1）土方开挖前期准备工作：
1）现场“三通一平”工作已完成，且按施工平面部署图部署好施工现场。
2）现场工程定位放线工作已完成，场区内控制网点已设置，且不受土方开挖影响。
3）开挖边线已用白灰撒好，其范围内障碍物不影响土方开挖。
4）地下管线、障碍物已进行可靠处理。
5）土钉锚施工队伍已准备完成。
（2）施工机械选择：
为了加紧土方开挖进度，尽可能避免或降低气候对土方工程影响，拟选择6台240型反铲挖掘机挖土，20台自卸式汽车配合运土，机械挖土预留300mm厚原土人工清槽。土方开挖总量约为10m3，总工期控制为30天。
土方施工机械数量计算：
t=60s;q=1.2m3;ks=1.14;kc=1.1;kb=0.8
p=(10×3600/60)×1.2×0.96×0.8=552.96m3 （考虑10小时作业）
则T=10/5525.92=24天 按30天考虑
运土车辆计算
设每台自卸汽车每台班运土方120方，则
N=10/3600=33辆，采取33辆可确保土方开挖在30天内完成。
（3）施工方案：
1）采取6台挖掘机由北、南向中间开挖，基槽开挖深度6米以上，挖掘机按二步开挖，第一步开挖到3m，第二步开挖到3 m，预留300mm厚原土人工清槽，预防基底土受扰动。开挖过程中采取二级放坡方法，每次开挖放坡百分比为1：1。局部进行土钉锚支护。
2）因为挖土期间正处于夏施阶段，故每次下雨后要关键观察边坡安全。
3）挖土过程中测量工配合测定标高，当挖土快靠近槽底时，用水准仪在槽底测设3×3m放格控制网，并撒上白灰点，以示标识。
4）边坡坡度1:1，机械挖土、人工修坡，开挖过程中，随时用标杆检验边坡坡度是否正确无误。
5）挖土过程中如遇地下水影响，则采取盲沟降水，即在槽底基础以外处沿基础长方向挖排水盲沟，内填碎石，并在盲沟端头设降水井，降水井用砂管埋设，四面填碎石，并派专员定时洗井，预防泥砂堵塞砂管，地下水用潜污泵抽到基槽上外。
6）在基坑施工时，在坑上口设置围堰确保场地内积水不流至坑槽内。
7）挖土至设计标高，地基钎探后，立即会同勘测、设计、甲方、质监站、监理等部门共同对基底进行验槽，办理地基验槽手续。
8）喷锚施工和土方开挖穿插进行。
5.2.2 土钉锚基坑支护：
边坡支护采取土钉支护边坡支护方案以下：
（1）设计参数
1）坡顶附加荷载按20kPa考虑。
2）φk=35°，ka=0.27
3）γ=20kN/m3
4）dnj=150mm，аj=5°—10°
5）qsik填土=20kPa；　qsik粘质粉土=60kPa；
qs园砾、砂=150kPa。
（2）6#楼南侧土钉墙护坡方案：
1）土钉墙墙面坡度设计为70°。
2）布孔:基坑土钉分4步，第1步在基底上1.5m，土钉纵、横间距1000×1000，呈矩形布设。
3）成孔:孔径φ150，下倾角5°—10°。
4）插筋:插入HRB400 d=18mm 长度=9米锚杆一根，端部作90°弯钩。
5）注浆:常压灌注普硅32.5纯水泥浆，水灰比0.50—0.60，强度M20，初凝后补浆1—2次。
6）挂网:挂HRB400 φ6钢筋网片，间距@200×200，网片距坡面应大于40 mm，网片搭接长度应大于300 mm，贴网片挂槽钢18mm 累计24米加强锚板，横向置于土钉弯钩内侧，纵向和土钉弯钩焊接连接；
7）喷砼:喷射细石砼，强度C20，厚度100 mm。
8）土钉墙顶应用混凝土护面，宽度2.5 m，坡顶、坡脚应设排水方法，坡面上可依据具体情况设置泄水孔。
（3）质量检验：
1）要求全部钢材、水泥、砂石料等原材作复检。
2）喷射砼要求每台班取一组试块，作1—2组7天强度，其它作28天强度。
（4）所需机械设备
序 号
设 备 名 称
规 格
数 量
1
钢筋弯曲机
40mm
1台
2
钢筋调直机

1台
3
钢筋切割机
GQ40
1台
4
电焊机
30KW
2台
5
配电箱

5个
6
注浆泵
ZSN637-11
1台
7
挂网喷浆机

1台
8
空压机
9m

1台
9
洛阳铲
φ150mm
20把
10
锹 镐

20把
11
小推车
0.1-0.2m

4辆
12
台称
200kg
1台
13
解放汽车
8T
1辆
（5）质量标准：
1）坡面平整度许可偏差±20 mm。
2）土方开挖逐步进行，严禁超深开挖。
3）孔位许可偏差±100 mm。
4）孔深许可偏差≥设计深度。
5）孔径许可偏差≥设计直径；
6）土钉钢筋每 mm设一组定位支架，钢筋保护层厚≥25 mm。
7）土钉倾角偏差±5％；
8）钢筋网搭接长度应≥300mm,其它钢筋焊接和绑扎应符合《钢筋焊接及验收规程》JGJ18－84；
9）面墙喷射（或抹）砼厚度应80％达成设计厚度，其它要求实施《锚杆喷射混凝土支护技术规范》GBJ86－85。
（7）质量确保方法：
1）边坡开挖和修整：
首先按设计要求由测量人员放出基坑开挖边线，并应有专员验线并作预检统计。边坡采取机械逐步开挖，然后采取人工修整，经专员检验合格后进入下道工序。
2）土钉放线：
由现场技术人员按设计要求放线，经专员检验，做好施工统计。
3）土钉成孔：
采取人工洛阳铲成孔，成孔过程中注意控制倾角及孔径。成孔后对孔深、孔径、倾角进行检验验收，做好施工统计及隐蔽工程检验统计，请监理验收合格后进入下道工序。
4）土钉杆制作及下入：
对复检合格钢筋按设计要求制作杆件，钢筋焊接满足双面焊5d，单面焊10d，并按要求加焊定位支架，下入前做隐蔽工程检验统计。
5）注浆：
浆液搅拌必需严格按配比进行，不得随意改变，水泥应不含杂质，不用过期或受潮水泥，用注浆管注浆，注浆管距孔底250－500 mm，孔口设置止浆塞及排气管，边注边外拉浆管，直至浆液溢出孔口后停止注浆。注浆后过半小时再补浆一次，若渗浆严重，可补浆2－3次。
6）钢筋网制作和安装
①钢筋网通常见三级钢筋，复检合格后先除锈、调直（用冷拉机），拉伸率小于2％，依据场地情况及开挖步骤下料，网结点采取点焊或绑扎。网片挂在坡面内侧，距坡面40－50 mm，网片搭接长度300 mm。
②在网片外侧土钉纵横向部位按设计要求加焊主筋，端部处理符合规范要求。
③网片安装好后，应作隐蔽工程检验统计，并请监理验收。
（7）面墙喷射混凝土：
①通常工程按《锚杆喷射砼支护技术规范》给定配比实施。
②喷射施工过程中严格计量配比,尤其是水灰比控制。
③喷射作业应分段进行，同一分段内喷射次序应自下而上，一次喷射厚度不宜小于40 mm。
④喷射时，喷头和受喷面应保持垂直，距离宜为0.60-1.00 m。
⑤喷射砼终凝2小时后，喷水养护，养护时间宜为3－7天。

5.3 钢筋工程：
5.3.1 施工前准备：
（1）钢筋进场时，应附有厂家质量证实书，而且按要求取样复试（100%进行见证取样）和外观检验，包
