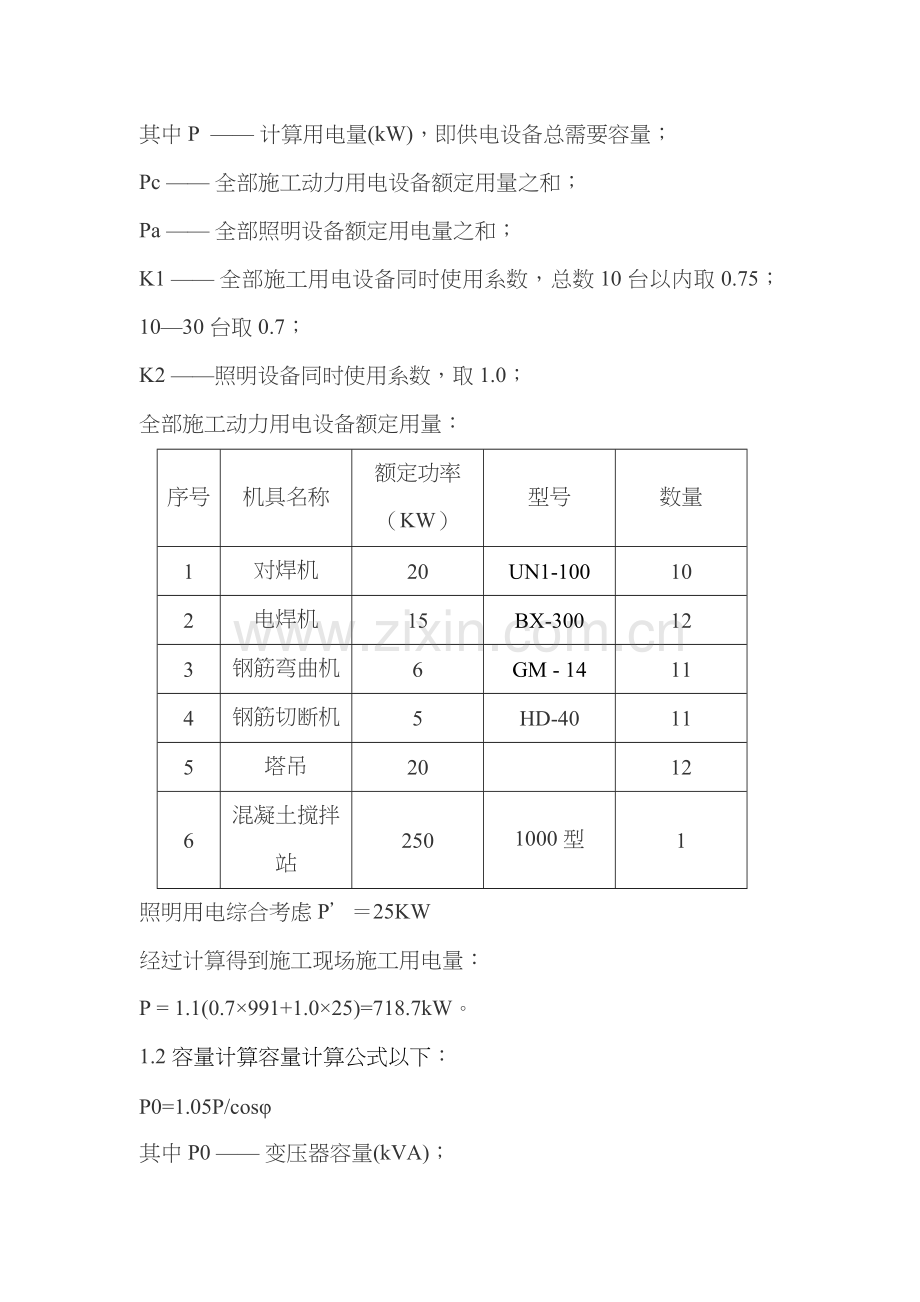

嘉鹏水岸城二期临时用电施工方案一、工程概况嘉鹏水岸城二期工程占地面积5万平方米，和嘉鹏一期隔干渠东西相望。计划建筑17层住宅楼7栋，11层住宅楼4栋，总建筑面积11万平方米。针对本住宅小区施工特点及用电需要，施工现场临时用电电源由嘉鹏一期西侧两台315KVA变压器、和二期七号楼前315KVA变压器供给。施工现场施工用电采取三相五线制，并配有标准配电柜，电缆线采取埋地方法。施工现场分为六个供电区，设六只分配电箱，电箱采取非标准电箱。二、编制依据1实施性施工组织设计2施工现场结构物分布及生产用施工机械设备3施工现场临时用电安全技术规范三、施工现场供电计算1.1用电量计算临时供电包含施工及照明用电两个方面，计算公式以下：P=1.1(K1Pc+K2Pa)其中P计算用电量(kW)，即供电设备总需要容量；Pc全部施工动力用电设备额定用量之和；Pa全部照明设备额定用电量之和；K1全部施工用电设备同时使用系数，总数10台以内取0.75；1030台取0.7；K2照明设备同时使用系数，取1.0；全部施工动力用电设备额定用量：序号机具名称额定功率（KW）型号数量1对焊机20UN1-100102电焊机15BX-300123钢筋弯曲机6GM - 14114钢筋切断机5HD-40115塔吊20126混凝土搅拌站2501000型1照明用电综合考虑P25KW经过计算得到施工现场施工用电量：P=1.1(0.7991+1.025)=718.7kW。1.2容量计算容量计算公式以下：P0=1.05P/cos其中P0变压器容量(kVA)；1.05功率损失系数；cos用电设备功率原因，通常建筑工地取0.75。经过计算得到P0=1.05718.7/0.75=1006.17kVA所以需三台315KVA变压器供电。1.3配电导线截面计算因为本工程采取是分变压器、分区供电所以只计算变压器配电箱至分区开关箱配电导线截面。1）按分区设备容量计算电流：每分区容量为66KW 供电电压为380/220V经计算得到I=160A。考虑土建施工特点取系数0.75160A=120A依据线路最大负荷电流，不得大于导线运行节流量，经查表知，YJV0.6/1KV型铜芯电缆截面积选择为395+250mm2四、接地和接零保护系统1本工程施工现场采取TN-S三相五线制接零接地保护系统。2TN S三相五线接零保护架设要求保护零线严禁经过任何开关或熔断器。保护零线作为接零保护专用线，必需独用，不能她用，电缆要用五芯电缆。保护零线除了从工作接地线（变压器）或总配电箱电源侧零线引出外，在任何地方不得和工作零线有电气连接，尤其注意电箱中预防经过铁质箱体形成电气连接。保护零线截面积应大于工作零线截面积，同时必需满足机械强度要求。保护零线统一标志为黄/绿双色线，在任何情况下不能将其作负荷线用。反复接地必需在保护零线上。工作零线不能加反复接地（因工作零线加了反复接地，漏电保护器就无法使用）。保护零线除必需在配电室或总配电箱处作反复接地外，还必需在配电线路中间处及末端做反复接地，配电线路越长，反复接地作用越显著，为了接地电阻更小，可合适多打接地桩反复接地。五、配电箱和开关箱1本工程临时用电采取TNS 三相五线三级配电二级保护。三级配电指总配电箱、分配电箱、开关箱，动力配电和照明配电分别设置。二级保护指分配电箱和开关箱，均必需经漏电保护开关保护。2配电箱材质和安置要求配电箱、开关箱应采取铁板或优质绝缘材料制作，铁板厚度应大于1.5mm。固定式配电箱、开关箱下底和地面垂直距离大于1.3m，小于1.5m;移动式配电箱、开关箱下底和地面垂直距离宜大于0.6m，小于1.5m。分配电箱和开关箱距离不得超出30m。开关箱和其控制固定式用电设备水平距离不宜超出3m。配电箱、开关箱应装设在干燥、通风及常温场所；不得装设在易受外来固体撞击、强烈震动、液体侵溅及热源烘烤场所。配电箱周围应有足够二人同时工作空间和通道，严禁堆放任何妨碍操作及维修工作物品；不得有灌木、杂草。配电箱、开关箱必需有防雨、防尘设施，必需有门锁。3配电箱开关箱装设电器要求常规箱内安装是左大右小，大容量控制开关和熔断器装设在左面，小容量开关电器安装在右面。配电箱内电器，应安装在金属或非木质绝缘安装板上。配电箱、开关箱及其内部开关电器全部正常不带电金属部件均应作可靠保护接零。保护接零必需采取标准黄/绿双色线及专用接线板连接，和工作零线应有显著区分。配电箱、开关箱电源导线进出为下进下出，不能设在上面、后面或侧面，更不应该从门缝隙中引进和引出导线。导线进、出口处，应加强绝缘，并将导线卡固。配电箱、开关箱内优先选择铜线。为了确保可靠电气连接，保护零线应采取绝缘铜线。全部配电箱，均应标明其名称、用途，并作出分路标识。进入开关箱电源线，严禁用插销连接。4总配电箱电器配置和接线总配电箱，应装设总隔离开关和分路隔离开关、总熔断器和分路熔断器（或自动开关和分路自动开关）；总开关电器额定值、动作整定值应和分路开关电器额定值、动作整定值适应。总配电箱，应装设电压表、总电流表、总电度表及其它仪表。5分配电箱电器配置和接线。分配电箱电器配置和接线，应和总配电箱电器配置和接线，和配电线路相适应。分配电箱，应装设总隔离开关、分路隔离开关、总熔断器和分路熔断路（或自动开关和分路自动开关）；总开关电器额定值、动作整定值应和分路开关电器额定值、动作整定值适应。6开关箱电器配置和接线开关箱电器配置和接线，应和分配电箱电器配置和接线，和配电线路相适应。作为施工现场临时用电工程第一级，也是最关键防漏电方法，所以开关箱必需设置漏电保护器。每台用电设备，应有各自专用开关箱，必需实施“一机一闸”制，严禁用同一开关电器直接控制两台或两台以上用电设备（含插座）。开关箱内开关电器，必需能在任何情况下全部能够使用电设备实施电源隔离。开关箱必需设置漏电保护器。六、漏电保护器1漏电保护器作用当人员触电时，在还未达成受伤害电流和时间内即跳闸断电。若设备线路发生漏电故障，应在人还未触立即即先跳闸断电，避免设备长久存在隐患，方便立即发觉并排除故障（如未排除故障，则无法合闸送电）。能够预防因漏电而引发火灾或损坏设备等事故。2漏电保护接线方法漏电保护器，应装设在配电箱电源隔离开关负荷侧和开关箱电源隔离开关负荷侧。开关箱内漏电保护器额定漏电动作电流应小于30mA，额定漏电动作时间应小于0.1s。用于潮湿和有腐蚀介质场所漏电保护器，应采取防溅型产品，其额定漏电动作电流应小于15mA，额定漏电动作时间应小于0.1s。在干燥环境下工作36V及36V以下用电设备，可免装漏电保护器。总配电箱和开关箱中两级漏电保护器额定漏电动作电流和漏电动作时间，应作合理配合，使之含有分级分段保护功效。漏电保护器，必需按产品说明书安装和使用。对搁置已久又重新启用和连续使用30天漏电保护器，应认真检验其特征，发觉问题立即修理或更换。七、现场照明1照明器使用环境条件在正常空气相对湿度时使用，可选择开启式照明。在潮湿或尤其潮湿场部位，应选择密闭型防水防尘照明器或配有防水灯头开启式照明器。含有大量尘埃但无爆炸和火灾危险部位，选择防尘照明器。在振动较大部位，应选择防震型照明器。对有酸碱等强腐蚀部位，应采取防腐蚀型照明器。2特殊场所照明器安全电源电压有高温、导电灰尘和灯具离地低于2.4m等场所照明，电源电压不得大于36V。在潮湿易触电体及带电体场所照明电源电压不得大于24V。在尤其潮湿场所、导电良好地面或金属容器内工作照明电源电压不得大于12V。3行灯使用要求电源电压不得超出36V。灯头和手柄应坚固、绝缘良好并耐热耐潮湿。灯头和灯体结合牢靠，灯头上无开关。灯泡外侧有金属保护网。金属网、反光罩、悬挂吊钩应固定在灯罩绝缘部位上。4照明系统中灯具及插座数量在照明系统中每一单相回路中，灯具和插座数量不宜超出25个，并应装设熔断电流为15A及15A以下熔断器保护。5室外照明装置照明灯具金属外壳，必需作保护接零。单相回路照明开关箱（板）内，必需装设漏电保护器。室内灯具距地面不得低于3m,钠、铊、锢等卤化物灯具安装高度，应在离地面5m以上；灯线应固定在接线柱上，不得靠近灯具表面；灯具内接线必需牢靠。路灯每个灯具应单独装设熔断器保护，灯头线应作防水弯。油库仓库，除通风良好者外，其灯具必需为防爆型，拉线开关应安装在库门外。6室内照明室内灯具设置应不低于2.4m。室内螺口灯头接线，其相线应接在和中心触头相连一端，零线接在和螺口相连接一端；灯头绝缘外壳不得有破损和漏电。食堂、浴室等潮湿场所灯头及吊盒，应使用瓷质防水型，并应配置瓷质防水拉线开关。在用易燃材料作顶棚临时工棚或防护棚内安装照明灯具时，灯具应有阻燃底座，或加阻燃垫，并使灯具和可燃顶棚保持一定距离，预防引发火灾。安装在存放易燃材料场所和危险品仓库照明器材，应选择符合防火要求电器器材或采取其它防护方法。任何电器、灯具相线，必需经过开关控制，不得将相线直接引入灯具或电器。对民工临时宿舍内照明装置及插座，应严格管理。严禁私拉乱接。八、触电和救护1人体触电伤害事故易发在保护方法不完善情况下，易发生人体触电伤害事故。施工人员违章操作时，易发生人体触电伤害事故。2紧急方法最首要方法是使触电者快速脱离电源。使触电者快速脱离电源方法有两种：一个方法是切断电源开关；另一个是用干燥绝缘木棒、布带等将电源线从触电者身上拨离，或将触电者拨离电源。严禁救护者用手直接推、拉和触摸触电者；严禁救护者使用金属物品或其它绝缘性能差物体（如潮湿木棒、布带等）接触触电者。触电者脱离电源后，必需立即采取抢救方法，如人工呼吸法、心脏按摩法。九、建立健全临时用电安全技术档案1必需建立施工现场临时用电安全技术档案，由安全部负责其建立和管理工作。2施工现场不仅要有临时用电施工组织设计，而且应做好以下资料统计：修改临时用电施工组织设计资料；技术交底资料；临时用电工程检验验收表；接地电阻测定统计表；定时检（复）查表；电工维修工作统计。 嘉鹏地产工程部 3月12日
