高压开关柜技术规范书范本样本.doc

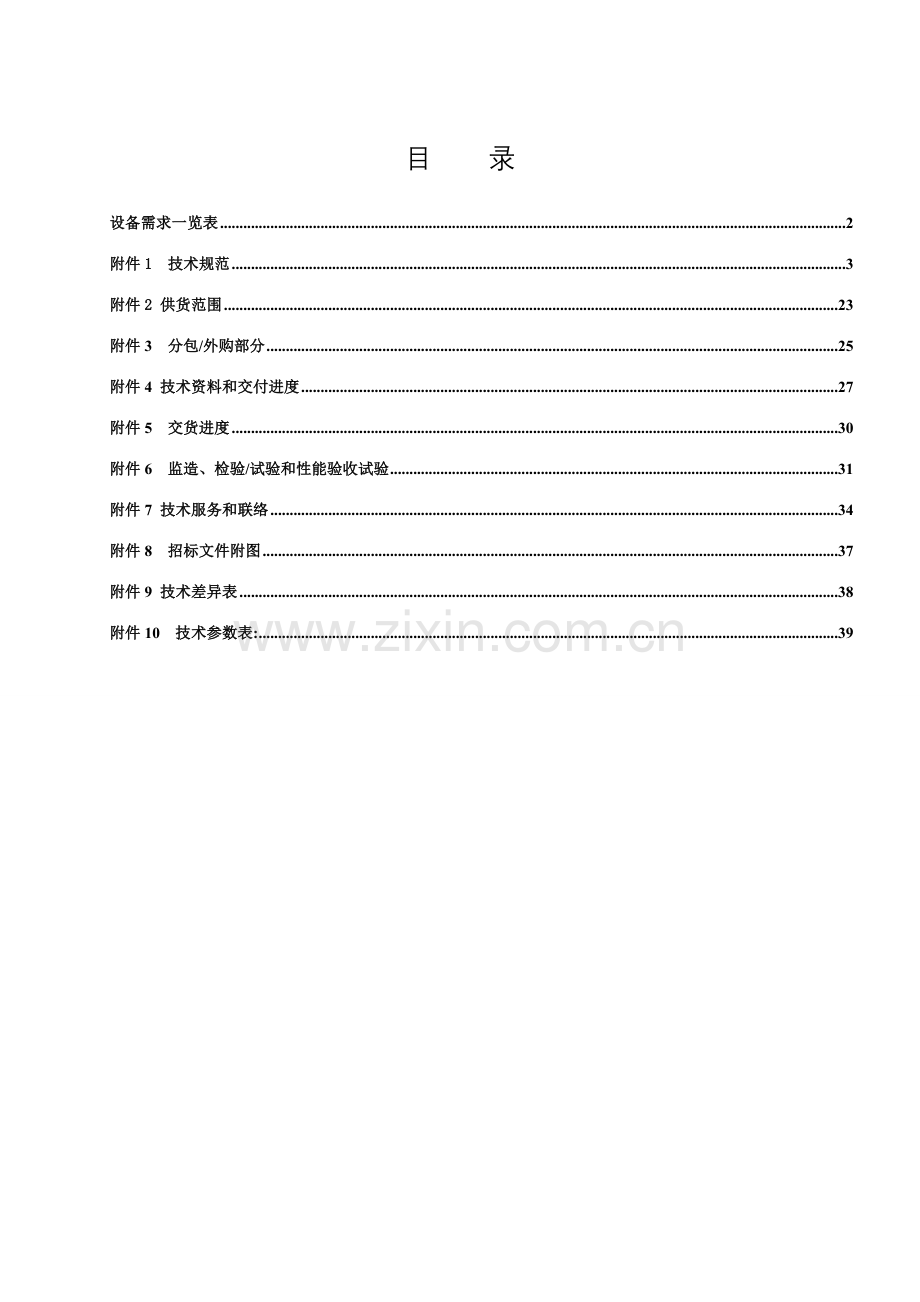

河北华电石家庄天然气热电联产工程 高压开关柜设备技术规范书 河北华电石家庄热电河北省电力勘测设计研究院10月 目录设备需求一览表2附件1 技术规范3附件2 供货范围23附件3 分包/外购部分25附件4 技术资料和交付进度27附件5 交货进度30附件6 监造、检验/试验和性能验收试验31附件7 技术服务和联络34附件8 招标文件附图37附件9 技术差异表38附件10 技术参数表:39设备需求一览表高压开关设备 招标采购清单序号设备或材料名称技术规格单位数量交货地点备注1真空断路器开关柜6.3kV,3150A,40kA面8进线柜2真空断路器开关柜6.3kV,1250,40kA面35 3真空F-C开关柜6.3kV,400A,40kA面324进线PT及避雷器柜面85母线PT及避雷器柜面4其它配套设施详见附件1和附件2。附件1 技术规范1总要求1.1本设备技术协议书适适用于河北华电石家庄天然气热电联产工程高压开关柜，它提出了高压开关设备及隶属设备功效设计、结构、性能、安装和试验等方面技术要求。1.2 本技术规范书提出是最低程度技术要求，并未对一切技术细节做出要求，也未充足引述相关标准和规范条文，投标方应提供符合工业标准和本规范书优质产品。1.3假如投标方没有以书面形式对本规范书条文提出异议，则意味着投标方提供设备完全符合本规范书要求。如有异议，不管是多么微小，全部应在投标书中在 “技术差异表”为标题专门章节中加以具体描述。1.4投标方须实施本技术规范书所列标准。本技术规范书中未提及内容均满足或优于本技术规范书所列国家标准、国际标准、国家电力行业标准和技术支持方所采取相关标准，有矛盾时，按较高标准实施。1.5投标方对高压开关柜成套系统设备（含辅助系统和设备）负有全责，即包含分包（或采购）产品。分包（或采购）产品制造商应事先取得招标方认可。投标人或设备供货厂（商）及分包（或采购）产品制造商必需含有权威机关颁发ISO-9000系列认证书或等同质量确保体系认证证书，必需经过国家级有资质检测机构检测，并提供合格型式试验汇报。1.6投标方产品应在相同容量机组工程或相同条件下有2台运行并超出两年，已证实安全可靠。并能在本工程环境条件下安全、可靠地运行，多种类型开关柜及其附件使用寿命应不少于30年。1.7本设备技术规范书经买、卖双方确定后作为订货协议技术附件，和协议正文含有相同法律效力。1.8 在协议签署后，招标方有权因规范、标准、规程发生改变而提出部分补充要求。1.9本工程采取电厂标识编码系统，深度到部件级。投标方在中标后提供技术资料（包含图纸）和设备标识必需有电厂标识系统编码。系统编制标准由招标方提出，具体标识标准根据国家标准GB/T 50549-电厂标识系统设计导则实施。1.10本规范书设备参数计算、设备参数选择均以初步设计阶段资料为依据，规范书中设备参数仅供参考，最终依据正式施工图资料后再进行调整，投标方应承诺无条件进行对应配合调整设计，而且不能因设备参数调整而发生商务价格改变。2工程概况2.1项目名称河北华电石家庄天然气热电联产工程2.2项目单位河北华电石家庄热电2.3工程概况本工程计划建设2400MW级（F级）燃气-蒸汽联合循环供热机组，配置包含2台燃气轮机、2台燃机发电机、2台余热锅炉、2台蒸汽轮机、2台汽机发电机。河北华电石家庄热电在石家庄市区东北部工业中心，电厂以体育大街为界，分东西两厂区。本期扩建场地在西厂区，西厂区东临体育北大街，西临电厂街，北靠石德铁路及丰华路，南和电建二企业总部相连。华电石热九期拟选厂址为石家庄热电厂西厂八期工程东侧，一至六期旧机组拆除后场地，现在已基础平整完成。该场地北邻石德铁路，东侧紧邻体育大街，西靠八期机组，南侧紧邻八期煤场。2.4交通运输条件2.4.1 铁路老厂八期工程电厂铁路专用线从石家庄工业站五区接轨。燃煤运输线路：山西阳泉 石太线京广线石家庄工业站五区电厂铁路专用线电厂。电厂施工期间货物运输可经此路径进厂。2.4.2 公路电厂地处市区，周围城市道路皆很通畅，本工程东侧紧邻体育大街，为城市主干道，路面宽度约为34m，西侧紧邻电厂街路面宽度约为10m，南侧为光华路，道路结构均为沥青混凝土结构。电厂周围交通便利，能够满足电厂本期工程施工和运行需要。本期需新建主进厂道路和施工进厂道路，均从体育大街引接。2.4.3 电厂运输方法电厂运输采取公路运输，液氨、氢气均由市区厂家供给，由汽车运入厂内。厂区关键道路采取7m宽城市型混凝土道路，次要道路采取4m、6m宽城市型混凝土道路。厂区道路组成道路网，通达全厂各车间，道路净空高度不低于5.0m，满足运输和消防要求。2.4.4 大件运输条件本期工程电厂大件无超限货物可采取铁路运输经过专用线直接进厂。四通八达铁路网络为大件运输发明了有利条件。3 设备运行环境3.1气象条件序号名称单位标准参数值本工程要求值投标人确保值1环境温度最高气温4042.9(投标人填写)最低气温-25-26.5(投标人填写)最大日温差 K2525(投标人填写)2湿度(25下)日相对湿度平均值9595(投标人填写)月相对湿度平均值9090(投标人填写)3耐受地震能力(水平加速度)m/s20.20.2(投标人填写)4污秽等级：/IIIIV(投标人填写)5海拔高度m10001000(投标人填写)6安装环境户内户内户内(投标人填写)注：本表中“标准参数值”为正常使用条件，如无特殊说明，投标方提供产品必需能确保在本工程要求值使用条件下，满足本标书要求技术参数值而不做修正。投标方应在产品设计时考虑各项环境条件相对标准值修正，并提供修正依据及修正计算书。3.2 电气条件序号名 称单位招标人要求值投标人确保值1系统标称电压kV6(投标人填写)2设备最高电压kV7.2(投标人填写)3系统接地方法/中性点低电阻接地(投标人填写)4电源频率Hz50(投标人填写)5短路电流和连续时间kA/s40/4(投标人填写)6因为主回路中开合操作在辅助和控制回路上所感应共模电压幅值kV1.6(投标人填写)3.3 工程条件3.3.1 设备名称 6kV开关柜3.3.2 设备用途 用于厂用电负荷供电, 单母线接线。本工程6kV开关柜共分4段，#1机组共2段，#4机组共2段。3.3.3 设备安装位置 主厂房(燃机房)0米层配电室。4 设备规范4.1协议设备包含投标方向其它厂商购置全部附件和设备，这些附件和设备应符合对应标准规范或法规最新版本或其修正本要求, 除非另有尤其说明，将包含在投标期内有效任何修正和补充。4.2 除非协议另有要求，均须遵守最新国家标准（）和国际电工委员会(IEC)标准和国际单位制(SI)标准。如采取合资或合作产品，还应遵守合作方国家标准，当上述标准不一致时按高标准实施。全部螺栓、双头螺栓、螺纹、管螺纹、螺栓夹及螺母均应遵守国际标准化组织(ISO)和国际单位制(SI)标准。5 技术条件5.1 技术要求5.1.1 名称：金属铠装手车式 6 kV开关柜。5.1.2 型式： （投标方填写）5.1.3 开关柜型号： （投标方填写）5.1.4 柜内设备型号：a. 真空断路器： （投标方填写）断路器操动机构： 弹簧操动机构电流互感器： （投标方填写）电压互感器： （投标方填写）电压互感器回路熔断器： （投标方填写）b. F-C回路：高压熔断器：（投标方填写） 高压交流接触器： （投标方填写） 高压交流接触器操动机构：（投标方填写）馈线回路配零序电流互感器：（投标方填写）c. 接地开关：真空断路器柜 （投标方填写） F-C回路柜（投标方填写）d. 6 kV高压电动机、厂低变及馈线保护：采取微机型综合保护装置； e. 操作过电压限制：无间隙氧化锌避雷器；f. PT柜内配高次谐波消谐装置，采取微机型。投标方根据保定浪拜迪、安徽中电、安徽山川产品分别报价，以最高价计入总价，由招标方最终确定。5.2 参数5.2.1 整柜参数内容参数备注额定电压（kV）：6最高运行电压（kV）：7.2额定频率（Hz）：50额定电流（A）柜体主母线3150各部分温升应符合GB/T11022要求。进线柜3150真空开关馈线柜1250F-C馈线柜1250额定热稳定电流（方均根值kA）：4秒40额定动稳定电流（峰值kA）：100雷电冲击耐压（峰值kV）：真空柜F-C柜1分钟工频耐压（方均根值kV）：真空柜F-C柜5.2.2 柜内关键设备其它参数（空白处由投标方填写）（1） 真空断路器：投标方根据ABBVD4-12、GEVB2-PIUS、施耐德HVX-12、伊顿电气E-VAC-12等合资产品分别报价，以最高价计入总价，由招标方最终确定。真空灭弧室必需为原装进口产品并需提供原产地证实。额定短时耐受电流（4s）： kA短路关合电流： kA开断非周期分量 30%操作循环：机械荷载：静荷载 千克、动荷载（向下） 千克合闸时间： ms， 跳闸时间： ms，（2） 真空断路器操动机构关键技术参数机构形式：弹簧操作机构操作电源电压：220V D.C操作电源电压变动范围： %；除开关柜本身保护联锁外，用于外部使用引接于开关柜端子上辅助开关常闭接点10个，常开接点10个。（3） 电压互感器型式： （投标方填写）额定电压比：(6.3/3)/( 0.1/3)/ ( 0.1/3) 最高工作电压： kV额定容量：0.5级 VA， 3级 VA。（4） 电流互感器型式： （投标方填写）额定电流比及二次圈数： 见配置图正确度等级：0.5 VA，5P20 VA 热稳定倍数：进线柜： kA/4s 真空断路器馈线柜： kA/1s F-C回路馈线柜： kA/1s动稳定倍数： kA（5） 熔断器最大开断电流有效值： kA开断最大开断电流时限流值： kA（6） 接触器额定电压： kV额定电流： A额定开断电流：40kA（ 次）极限开断电流： kA额定热稳定电流 kA（ s）半波内许可经过最大电流（峰值） kA（7） 真空接触器操动机构关键技术参数机构形式： 操作电源电压：220V D.C操作电源电压变动范围： %；除开关柜本身保护联锁外，用于外部使用引接于开关柜端子上辅助开关常闭接点10个，常开接点10个。(8) 具体柜内元件参数及设置以设计院施工图为准。5.3 通常技术要求5.3.1高压开关柜结构应确保工作人员安全，且便于运行、维护、检验、监视、检修和试验5.3.2 高压开关柜中各组件及其支持绝缘子（即纯瓷及有机绝缘件）外绝缘爬电比距应满足相关标准要求。5.3.3 高压开关柜应满足工程对应严酷度等级条件下附加要求，要求见DL/T404附录D。5.3.4 对组（部）件要求5.3.4.1同型产品内额定值和结构相同组件应能交换。5.3.4.2装于开关柜上各组件应符合它们各自技术标准。5.3.5 铭牌5.3.5.1铭牌应符合GB3906等相关标准要求。铭牌应用汉字书写，最少应包含以下内容：1）制造厂名称和商标2）型号，名称和出厂序号3）使用参数4）设计等级5）防护等级6）出厂日期7）KKS编码5.3.5.2高压开关柜内安装高压电器组件等均应含有耐久而清楚铭牌。5.3.5.3高压开关柜内安装高压电器组件（含连接导体）额定值不一致时，柜上铭牌应按最小值标定。5.3.5.4高压开关柜应有设备编码（KKS编码）。5.3.6 导体间净距和内部故障5.3.6.1单纯以空气作为绝缘介质时，柜内导体相间和对地净距应符合以下要求：1）导体至接地间净距： mm 2）不一样相导体之间净距： mm 3）导体至无孔遮拦间净距： mm 5.3.6.2 高压开关柜应能预防因本身缺点，异常或误操作造成内电弧伤及工作人员。能限制电弧燃烧时间和预防某一柜故障引发相邻柜故障（如火烧联营），各个功效柜应隔离。5.3.6.3高压开关柜应有预防内部过压和压力释放方法并应预防压力释放装置伤及工作人员。5.4 防误功效高压开关柜应含有预防误分、误合断路器，预防带负荷分、合隔离开关或隔离插头，预防接地开关合上时（或带接地线）送电，预防带电合接地开关（或挂接地线），预防误入带电隔室等五防功效。开关柜馈线侧(电缆侧)应有三相带电显示装置。为了安全和操作，全部电源及馈线回路柜含有满足“五防”要求机械联锁装置。联锁最少包含:a 只有当接地开关在分闸位置时，手车才能从试验位置移至工作位置，后封板不能打开；b 只有当断路器处于分闸位置时，手车才能在柜内移动；c 接地开关在合闸位置时，手车不能从试验位置移到工作位置，后封板才能打开；当后封板打开时，接地开关不能分闸；d 手车只有在断开/试验位置或柜外时，接地开关才能合闸；e 手车在工作位置时，二次插头被锁定不能拔除；f 只有当断路器手车处于试验位置或工作位置时，断路器才能进行分闸、合闸操作；g 凡属于高压隔室门均装有门锁，需使用专用工具，才能打开或关闭。5.5 高压开关柜结构5.5.1 开关柜柜体为全组装式结构，断路器置于开关柜中部或中下部，开关柜防护等级为不低于IP42。5.5.2 开关柜有坚固框架，采取覆铝锌钢板或冷轧钢板喷塑覆盖框架结构，钢板厚2.5mm，使开关柜密封性能良好。全部部件有足够强度，应能承受运输、安装和地震及运行时短路所引发作用力而不致损坏。5.5.3 设备部署应确保安全可靠，并留有足够空间，各小室均铠装隔离接地。开关柜两侧结构、母线和控制线槽等要利于扩建。5.5.4 开关柜内断路器小室结构正面应提供铰链门，在开关后面应有铰链门，门上设窥视孔，窥视孔应能方便检验三相插头接触情况和电缆接头运行情况，窥视孔采取和开关柜机械强度相近透明材料。5.5.5 开关柜内控制、保护设备应牢靠，便于设备调试和维修。5.5.6 开关柜内断路器推进、抽出应灵活方便，相同用途断路器应可完全交换。5.5.7 开关柜应有可靠机械或电气防误操作功效，即含有“五防”功效。5.5.8 开关柜内宜设照明，继电器室照明灯开关应使用专用空气开关，照明电压为 交流220 V，单相，2线。招标方提供电源为：交流220V。每一台开关柜内继电器室有单相检修插座，使用专用空气开关进行控制。电缆室照明开关集中在开关智能操控装置上，电压交流220V。5.5.9 投标方应提供自动温、湿度控制器及加热器。用于开关柜内温、湿度控制，预防凝露。加热器应有自己安全防护罩，并安装在柜内既不会损坏又不会对人员组成危险地方。其电源电压为220V，单相，2线。电源使用专用空气开关进行控制。5.5.10 开关柜应有良好通风条件，如通风设有百叶窗或其它通风口时，要有预防漏水或防小动物进入方法。5.5.11 开关柜断路器辅助接点应和主触头同时，闭合应可靠牢靠，断开应有足够距离。5.5.12 开关柜投标方应提供便于起吊吊环。5.5.13 开关柜凡需引接3根及以上电缆回路应加装电缆汇流母排,汇流母排距开关柜底高度应大于500mm，并选择铜排，截面应满足回路载流量要求。 开关柜电缆室设置安装电缆和零序电流互感器支架。5.5.14 全部相同规范小车有完全交换性。5.5.15 如开关柜和工作电源和备用电源采取共箱封闭母线连接，需在连接柜柜顶（或柜底）应留有和共箱封闭母线连接接口(如法兰)，接口处母线有足够长度以方便和母线连接。投标方和封闭母线制造厂配合，连接处相序排列须满足共箱封闭母线要求。5.5.16 全部开关柜正面均标有同柜内一次接线方案对应模拟线条和图形，且在正面和后面设置有设备名称和断路器编号标志。5.5.17 断路器配有计数器及触头磨损量外观指示。5.5.18 开关柜颜色由招标方确定。5.5.19高压开关柜内避雷器、电压互感器等柜内设备应经隔离开关（或隔离手车）和母线相连，严禁和母线直接连接。其前面板模拟显示图必需和其内部接线一致，开关柜可触及隔室、不可触及隔室、活门和机构等关键部位在出厂时应设置显著安全警告、警示标识。柜内隔离金属活门应可靠接地，活门机构应选择可独立锁止结构，预防检修时人员失误打开活门。5.5.19 高压开关柜内绝缘件（如绝缘子、套管、隔板和触头罩等）应采取阻燃绝缘材料。5.5.20 开关柜中全部绝缘件装配前均应进行局放检测，提供对应试验汇报。5.5.21 开关柜需预留足够一、二次电缆进盘口，并做好开口处边缘铁板防护。5.6 断路器及其操动机构5.6.1 断路器开断能力应以开断电流表示。断路器短路电流非周期分量大于40%时，投标方应在投标时提供相关试验汇报。5.6.2 断路器应同时含有可靠机械和电气“防跳”功效。5.6.3 断路器操动机构，在任何状态全部能够电气和机械跳闸。5.6.4 电气操作断路器，均应有预防误操作就地跳、合闸操作设施（无需打开断路器小室门就可操作）。当断路器在就地试验和断开位置时，断路器远方操作回路被闭锁。5.6.5 断路器柜一次插头表面镀银，一次插头为 （投标方填写）。当一次插头闭合稍许偏移，不应增加其接触电阻。真空断路器应考虑防过电压方法。投标方在投标时应提供一次插头结构图。5.6.6 全部操动机构和辅助开关接线除有特殊要求外，均采取相同接线，以确保断路器交换性。5.6.7手车式高压开关柜接地开关，必需当主回路电源侧隔离插头断开后，其接地开关才能合上，在接地开关未断开之前，其隔离插头不能进行插入操作；接地开关分、合闸操作位置应显著可见。安装于高压开关柜中任何型式接地开关，其关合短路电流能力和短时耐受电流及短路连续时间均应和高压开关柜铭牌相匹配。尤其在经过短路电流时，接地开关不会因为产生电动作用而被意外地打开。5.7 熔断器-真空接触器回路(F-C回路)。投标方根据厦门兴夏控VCF-7.2、安徽森源VACR-7.2、厦门华电VEC-7.2、天水长城JCZR16-7.2J等相同产品分别报价，以最高价计入总价，由招标方最终确定。5.7.1 开关柜内装熔断器断相保护装置，在断相情况下，立即使本回路接触器分闸，断相保护动作后，应闭锁合闸回路。5.7.2 F-C回路开关柜为单柜手车式，相同回路F-C手车应做到能够交换使用。5.7.3 F-C手车在开关柜内工作位置或试验位置时应满足对手车各项电气要求。5.7.4 限流特征：在预期短路电流（方均根值）为_kA时，经熔断器限流后短路电流值，应不超出接触器许可半波峰值电流_kA和热稳定电流_kA,4s。5.7.5 动作特征：以时间轴为常数，熔断电流误差小于10%，短路电流在10kA以上时，动作时间小于0.01秒，热效应值I2t107A2s。5.7. 6 熔断器在360空间以内任何方位安装，全部不应影响其熔断特征。熔断器选择库柏西熔等相同品牌产品。5.7.7由熔断器和接触器组成回路（以下简称F-C回路）开关柜，必需确保在电气参数及机构等诸方面配合协调并满足要求。5.7.8 F-C手车上，熔断器应便于抽出更换。动静触头含有足够强度，并确保抽插正确到位。5.7.9 F-C回路操作电压和控制电压均为直流_220_V，在65%-110%额定操作电压下可靠分闸，在小于30%额定操作电压下不分闸；在85%-110%额定操作电压下可靠合闸。5.7.10 F-C回路中接触器应为机械保持型，即合闸后由机构闭锁，待接触器跳闸线圈励磁后才跳闸。对于熔断器断相，应含有电气、机械保护和指示。5.7.11 F-C回路中接触器除本身控制回路所需辅助接点外，应最少附有10常开，10常闭辅助接点引至开关柜接线端子供外部联锁用。5.8 主母线及分支母线各段厂用母线按长久许可载流量选择，且应能承受相当于连接在母线上最大等级断路器关合电流所产生电动力，母线应选择优质铜母线，各段母线型式以下：厂用母线段最大工作电流母线型式母线截面6kV各段水平主母线3150A总截面积大于2500 mm2 mm2（投标方填写）6kV各段垂直母线_A（投标方填写）（投标方填写） mm2（投标方填写）6kV各段接地母线_A（投标方填写）（投标方填写） mm2（投标方填写）主母线及分支母线均为绝缘母线，由开关柜厂成套供货。母线或分支母线为螺栓固定。全部母线应满足以下要求：5.8.1 全部用螺栓固定母线导体接头均采取镀银。在长久使用期间，从标准环境温度到额定满负荷温度，固定螺栓初始接触压力值不应降低。每个连接点不应小于四个螺栓。5.8.2 主母线支承和绝缘应有低吸湿性能，在设备使用期间，不应降低机械和介质强度。5.8.3 母线应有标明相别颜色，A、B、C相分别为黄、绿、红色。母线相间、相对地空气净距大于_mm（投标方填写）。5.8.4柜顶设有小母线室，小母线为8mm紫铜棒，包上热缩绝缘护套，绝缘护套颜色按国家要求相色，贯穿整列开关柜，根数应以设计院施工图为准。柜内应设置铜接地母线。接地母线两端应配有压接式端子，用于和外部接地电缆相连。5.9 接地母线开关柜内应在整个长度延伸方向成套配置接地母线，接地母线应能承受断路器瞬时及短时额定电流而不超出额定温升。在接地故障时接地母线电流密度要求不应超出200A/mm2，但最小截面不得小于30 mm2。接地母线应符合以下要求。5.9.1 和接地母线连接螺栓接头、搭接头和分支接头用焊接或用螺栓连接。5.9.2 接地母线和开关柜列相同，每列开关柜接地母线最少应在两端合适位置预留和接地网相连接地端子用螺栓。5.10 电流互感器投标方根据大连一互、天津百利纽泰克、上海雷兹产品分别报价，以最高价计入总价，由招标方最终确定。5.10.1 电流互感器技术数据应满足设计要求。最终相数及组数以设计院订货图为准。当继电保护有特殊要求，如厂用电源差动保护用电流互感器和变压器低压侧电流互感器特征要求一致时，投标方应予满足并不另加费用。5.10.2 电流互感器二次线圈按设计要求在端子排上进行连接，除有特殊要求外，二次侧接地均在本柜端子排接地，接地导线分别接到开关柜接地母线上。电流互感器端子用试验型端子。5.10.3 零序电流互感器按下列条件选择：投标方根据安徽山川电力、北京四方中瑞、河北杰泰产品报价，以最高价计入总价，由招标方最终确定。（1） 由二次电流及保护灵敏度确定一次回路动作电流。（2） 零序互感器为 型（投标方填写）（3） 按短路电流校验热稳定。投标方按图供给零序电流互感器并安装在柜内，并考虑装设电缆方便。5.10.4 电流互感器部署便于维护、调试和检修。5.11 电压互感器投标方根据大连一互、天津百利纽泰克、上海雷兹产品分别报价，以最高价计入总价，由招标方最终确定。5.11.1 电压互感器为三相式接线及Y-Y接线，主二次线圈线电压为100V，辅助二次线圈电压为100/3V。5.11.2 电压互感器安装在手车上。电压互感器有限流型一次熔断器，其许可遮断电流大于断路器许可开断电流。5.11.3 6kV为中性点低电阻接地系统，接地电阻为18.18欧姆。本系统中电压互感器，为了预防铁磁谐振过电压，应采取二次开口三角形加消谐器方法。5.11.4 电压互感器二次侧空气开关不应装在高压小间内，而装在仪表小间内。5.12 过电压保护器过电压保护器采取中国一流产品，技术参数见附件技术参数表。投标方以上海合凯SHK、安徽一天EAT、安徽山川、安徽辉达电力产品报价，以最高价计入总价，由招标方最终确定。5.13开关柜内配套二次元件开关柜内继电器、按钮、指示灯、仪表、变送器、数显多功效电度表（使用综合测控保护装置电度功效，装置应含有高精度计量功效精度要达成0.5级，满足电能统计和远程自动抄表要求。）和控制装置等，应满足相关标准和规程要求，均采取合资或国产优质产品，最终应根据施工图进行接线和选型，并不应引发价格变动。5.14智能操控装置1)智能操控装置采取中国一流产品。投标方根据南京亚电（NYD-SSD-III（G）-3）、湖南湘鼎能（DN8700-3J）、珠海埃克森（AKS1700）、保定恒明电力（HM-8900）产品分别报价，以最高价计入总价，由招标方最终确定。2)柜体正面装设智能操控装置，其一次系统模拟图正确显著，相邻柜模拟线主母线处联通。智能操控装置能够操作断路器闭合和断开并集成有就地远方转换开关，转换开关应为就地及远方两个位置，每个位置最少配置三个接点。转换开关使用ABB、西门子、施耐德合资产品。3)智能操控装置在不开门情况下应能方便地监视断路器或接触器分、合闸状态，含有弹簧储能、接地刀位置指示等动态模拟显示图。智能操控装置有温湿度设置及温度显示、液晶屏显示。4)高压带电指示将三相带电指示传感器输出引线接入指示器对应接口，并显示出三相母线带电情况。5)开关柜内设电加热器，并由智能单元进行控制。各开关柜加热器应均匀接至加热小母线上。加热器由智能测显单元自动控制其投切,并可在柜外由开关控制其投入或切除。加热器电源电压AC220V。6）智能操控装置应确保4年以上保质期，保质期内设备应能够安全稳定运行。5.15 无线测温装置（在电源及馈线间隔使用）开关柜内设无线测温装置，具体技术要求以下1）无线式开关柜温度在线监测装置电源采取自感应电压进行供电（感应母线电压或电流）。使用产品安全防护必需满足现场使用要求。2）对每面开关柜下静触头3个点温度实现接触式无线传感在线监测。3）电气接点测温采取数字信号无线传输，隔离根本、抗干扰性强，含有国家无线电管委会相关无线电信号认证。4）测温元件测量范围-50 125，测温误差0.5，测温精度0.1，。5）发射模块（内含温度传感器）和接收模块之间采取无线传输技术，温度传感器紧贴在被测物体表面，和被测物体为高电位工作，接收模块处于低电位工作，绝缘水平满足规程要求。测温元件选择材质满足现场环境长久使用要求。6）无线温度传感器安装部位和动静触头结合点距离小于或等于10cm。7）安装不会破坏原开关柜结构（如在母线上打孔、解体开关柜组件等），不会影响原开关柜性能（如动热稳定性、温升性能、绝缘安全距离、绝缘爬距等绝缘性能）。针对结构不一样开关柜和不一样部位测温应有多个简便可靠安装方法选择。8）监测数据能经过网络上传到监控中心，实现远程监测功效。9）监测软件能实时显示各开关柜触头温度状态。10）监测软件对温度越限状态含有多种报警功效，并能够给出具体位置。11）监测软件能保留全部监测点实时温度数据，并能够按用户要求形成历史统计以供查询。12）无线测温装置功效在智能操控装置中实现。13）无线测温装置不受开关柜内电磁环境影响并提供相关电磁兼容试验汇报。14）无线测温元件应确保4年以上保质期，保质期内设备应能够安全稳定运行。5.16微机型综合保护测控装置微机型综合保护测控装置采取中国一流产品。（投标方根据北京四方CSC系列、南瑞继保RCS系列、国电南自PS系列、东大金智WDZ系列产品报价，以最高价计入总价，由招标方最终确定。）5.16.1 开关柜内应装设测控保护合一微机型综合保护测控装置，该装置采取全封闭嵌入式结构，并考虑抗震、散热和防静电能力及满足电磁兼容性要求。开关柜内综保具体配置及数量最终以设计院施工图纸为准，不再发生商务价格上改变。5.16.2 开关柜每回路一套微机型综合保护测控装置，容量为kW及以上电动机和kVA及以上变压器回路另外加装微机型差动保护装置。保护装置必需含有以下功效(不限于此)：5.16.3 保护测控装置配置及总要求(以下各类保护装置均须符合该配置及要求)(1)装置应含有独立性、完整性、成套性。成套装置应为集保护、测量、计量、控制和通讯功效于一体智能前端设备。(2)装置为多CPU（32位）配置，保护模块和测控模块及通讯模块分开独立配置。通讯支持MODBUS现场总线及通讯规约(不限于此)。测控装置厂家负责和DCS厂家配合完成通信系统接口调试，直到完全满足现场稳定运行要求。测控装置厂家应提供全部相关通讯设备、设备间通讯线缆及其附件。投标方应提供对应连接说明及设备清单，具体设联会进行确定。当网络或测控模块出现故障时，不影响保护正常运行。(3)装置应含有大屏幕液晶显示功效，人机界面友好，能经过面板键盘操作召唤各CPU信息，进行保护整定，操作时要经过密码。全部内部信息和参数全部能在液晶屏上显示，使调试、运行、维护更为方便。(4)装置应含有高精度测量、计量功效和事件追忆功效或故障录波功效，测控正确级须达成0.5级。并含有中国计量装置检测机构认证证书。(5)装置应含有独立操作回路、控制回路及控制电源回路监视、防跳回路(防跳回路可方便解除)，并能适应断路器跳、合闸回路要求(保护装置厂家应配合开关柜厂家)。(6)装置应含有420mA模拟量输出（不少于3路）。(7)装置应自动实施次序统计，并能立即处理和存放各保护报警信息和动作信息，在主机失电时不丢失所存放信息。(8)系统接口功效：每台保护测控装置应提供MODBUS高速现场总线双通讯口（即双网）。并能经过通讯对测控装置进行对时。每台综合保护测控装置提供快速双以太网和双RS485接口和DCS相连，均可上传电压、电流测量值、开关量测量值、故障告警、动作信号、电度等信息,可实现电量远程抄表功效。(9)运行数据监视：每台保护测控装置管理系统可在线以菜单形式显示各保护输入量及计算量。(10)系统调试：可经过管理系统对各保护模块进行具体调试(操作时经过密码)。(11)自检功效：装置应含有在线自动检测功效，当检测到元件故障时，装置应能发出异常信号，并不误跳闸。(12)装置软硬件冗余设计，应含有良好电磁兼容性能和抗干扰能力强。(13)非电气量保护可经装置转换出口或经装置延时后出口,装置反应其信号。(14)装置中不一样种类保护含有方便投退功效。(15)装置含有自复位功效。（16）继电器动作电压在额定直流电源电压55%70%范围内，动作时间通常大于10ms，小于25ms，应含有抗220V工频干扰电压能力；（17）保护出口继电器功率要求按二十五项反措要求实施。（18）投标方应负责其相关二次接线、调试等。投标方应完成6kV综合保护测控装置通信组网及和DCS联调成功。投标方投标价格中应包含该部分设备、安装及配合工作所需全部费用，不应在厂内安装及现场调试工作中因为该部分工作增加任何费用。 5.16.4 保护测控装置配置及要求1)电动机微机保护测控装置：(1)保护功效：电动机保护装置最少含有以下功效：短路保护、过流保护、不平衡保护、接地保护、堵转保护、开启时间长、低电压保护(含有PT断线闭锁功效)、过负荷等。(2)测控功效：遥信量开入采集，装置内部遥信，事故遥信；独立操作回路和防跳回路、电源监视回路，断路器遥控跳、合；遥测量：三相电压、三相电流、有功、无功、功率因数、频率，零序电流等；智能电度表功效；420mA直流模拟量输出,装置应含有高精度计量功效（精度要达成0.5级）；满足电能统计和远程自动抄表要求。(3)通讯功效：采取高可靠性、高安全性、高速通讯方法, 采取高速总线和DCS通信，传输DCS需要测量、计量量给DCS以替换变送器及电度表；含有以太网通信功效，支持103规约和Modbus通信协议。2)低压变压器微机保护测控装置：(1)保护功效：短路保护、过流保护、不平衡保护、高压侧零序保护、低压侧零序保护、本体保护、过负荷等；保护跳闸出口最少2个。(2)测控功效：遥信量开入采集，装置内部遥信，事故遥信；独立操作回路和防跳回路、电源监视回路，断路器遥控跳、合；遥测量：三相电压、三相电流、有功、无功、功率因数、频率，零序电流等；智能电度表功效；420mA直流模拟量输出,装置应含有高精度计量功效（精度要达成0.5级）；满足电能统计和远程自动抄表要求。(3)通讯功效：采取高可靠性、高安全性、高速通讯方法, 采取高速总线和DCS通信，传输DCS需要测量、计量量给DCS以替换变送器及电度表；含有以太网通信功效，支持103规约和Modbus通信协议。3)低压变压器微机差动保护装置：差动保护装置实现容量大于等于2MVA变压器差动保护。包含变压器差动速断保护、分相比率差动保护，断线闭锁差动并报警等功效。采取高可靠性、高安全性、高速通讯方法。差动保护装置提供高速现场总线通讯口。对于差动回路两侧CT引线长度相差较大引发不平衡电流，应采取方法预防保护误动。4)电动机微机差动保护装置差动单元实现容量大于等于2MW电动机纵差保护。包含电动机差动速断保护、分相比率差动保护，断线闭锁差动并报警等功效。采取高可靠性、
